Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole

Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole

Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole
Model HM800-14000 Light Pole Shut-Welding Machine For High Mast Monopole
Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole

Imagem Grande :  Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole

Detalhes do produto:
Lugar de origem: WUXI, CHINA
Marca: CMC
Número do modelo: HM800/14000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: according to the machine requirement
Detalhes da embalagem: desmontagem, nude, apropriado para o transporte do recipiente
Tempo de entrega: 60~90days
Termos de pagamento: T/T, L/C
Habilidade da fonte: De acordo com a exigência de cliente

Máquina modelo da Fechar-soldadura de HM800-14000 polo claro para o mastro alto Monopole

descrição
Garantia: 1 ano Tipo: Redondo, poligonal
Cor: personalizado Forma: Cônico, poligonal, octogonal
Uso: Soldagem de tubos
Realçar:

máquina de 12000mm polo claro

,

Máquina de 5

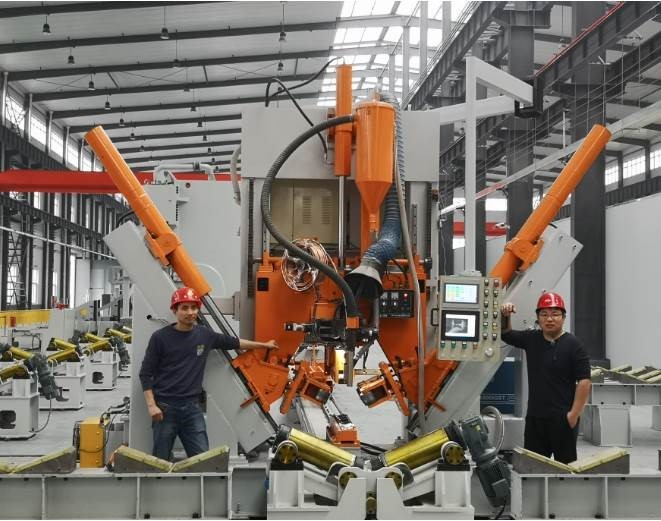

(MASTRO ALTO) MÁQUINA DE POLO SHUT-WELDING

MODELO: Soldadura de arco de HM800/14000/Submerged

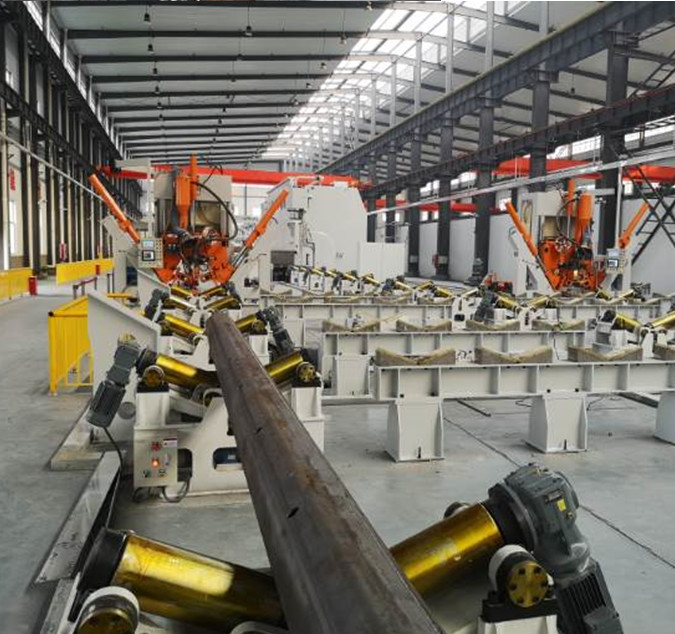

Tipo do rolo da tabela de Unlodaing

Especial projetado para o polo monopole, do highmast, polo de uma comunicação 5G, e o polo de luz normal da rua



Escala do diâmetro: 200~800mm, espessura: 4~12mm, comprimento: 14000mm



Escala do diâmetro da opção: 60~800mm, espessura: 3~12mm, comprimento: 14000mm



O único fio do único arco padrão submergiu a máquina de soldadura do arco





Espaço de aplicação: apropriado para a soldadura de fechamento automática longitudinal do grande polo do tamanho médio do comprimento, como o polo 5G, o polo monopole, do highmast e o polo de luz normal da rua



Esta máquina é geralmente apropriada para soldar o polo poligonal e cônico do tamanho médio, especialmente apropriado para o polo que tem somente uma emenda. É uma linha de solda automática. O trole é equipado com o motor ajustável da velocidade, que pode puxar o polo para se mover. O cilindro hidráulico faz a roda da pressão apertar o polo e soldá-lo ao mesmo tempo.



Características proprietárias:



1. O ajuste automático do CNC, sistema do CNC, com a mudança do diâmetro do polo, ajusta automaticamente a pressão, ajusta automaticamente a posição do pé do presser, automaticamente fósforo a velocidade de alimentação e a posição, mantém a emenda de solda sempre no estado fechado, para assegurar a soldadura lisa.



2. com base na qualificação do processo precedente, após a solda, não há nenhuma torsão da solda do polo, e não há nenhuma necessidade para que os pessoais ergam e torçam a haste na parte traseira da máquina para centrar a solda.



3.The que conduz o polo é controlado pela conversão de frequência, com função elétrica da parada do freio para assegurar a estabilidade da cabeça e a soldadura da cauda, este sistema pode soldar o polo da extremidade pequena à área completa do fim inferior e a quase nenhum comprimento esquerdo fora da soldadura. Esta maneira é reduzida o funcionamento manual do processo seguinte.



o número 4.The de apertar o rolo é 3 grupos, a vantagem é reduzir a pressão do rolo à superfície do polo, e reduz o risco na superfície. É apropriado para a produção de polo octogonal, de polo poligonal e de polo cônico. Pode ser diâmetro ou cônico igual.



5.The que empurra o tipo trole com função traseira de retorno rápida motorizada, nenhum operador da necessidade para empurrar para trás manualmente e ele reduz trabalha a intensidade dos operadores.



trole do impulso da parte traseira 6.The com dispositivo de aperto pneumático, é simples e comparado rapidamente com o aperto manual.



função da soldadura de arco 7.Submerged



8.The que descarrega o lado é o tipo do rolo, que é conveniente para carregar e descarregar, e é conducente realizar a automatização de materiais ascendentes e a jusante. A carga e o descarregamento podem estar no mesmo lado para fazer o operador evitar o movimento interurbano. O operador precisa somente de trabalhar na posição do computador central, que reduz extremamente a intensidade do trabalho.



dispositivo de guiamento da parte traseira do polo 9.With, pode ser ajustado adaptavelmente. Na operação prática, a posição da emenda de solda é ajustada raramente, que reduz a intensidade do trabalho dos operadores.



10.Through a câmera instalada na cabeça da máquina, a emenda de solda é refletido na tela do painel de controle principal, fazendo o seguimento da emenda de solda simples e fácil, e a diminuição da intensidade do trabalho do operador para monitorar da soldadura.



11.The auto-desenvolveu a pressão de óleo e o sistema do CNC, fazendo o polo soldado redonda e a deformação pequena.



12.Operator: 1 pessoa.



cremalheira do rolo 13.Unloading, 5 grupos (apropriados para o polo de 12,14m)



14. de acordo com a disposição da oficina do comprador, as máquinas com sentidos de trabalho diferentes podem ser fornecidas



15.For as exigências especiais dos clientes, máquina pode especialmente ser projetado e fabricado encontrar polos diferentes pelo mundo inteiro



16.Option: O sistema de blocos de cobre refrigerando, (este dispositivo é dentro do polo claro para aumentar a taxa de penetração de soldadura) com grupo 2 do terno de cobre dos blocos para polos cônicos e octogonais



17.Option: O rolo de aperto apropriado para polos de luz normais da rua, a escala do diâmetro é alargado a: 60~800mm





A máquina consiste nas seguintes peças:

worktable 1.Long para mover-se do trole

2. Quadro principal do pórtico

sistema de movimentação 3.Trolley

cremalheira do rolo 4.Unloading, 5 grupos (apropriados para o polo de 12,14m)

5.Including que apertam os rolos, apropriados para o polo do tamanho médio)

sistema da soldadura de arco 6.Submerged, com sistema de alimentação do fio

sistema da recuperação 7.Flux

sistema 8.Hydraulic

sistema 9.Control

rolo 10.Clamping, de acordo com exigências do polo do cliente.

Com 1 ajuste apropriado para o mastro alto monopole, molde do polo 5G.

Opcional: 1 grupo apropriado para polos de luz normais da rua, diâmetro mínimo de 60mm (polos redondos e polo cônico)

Opcional: 1 grupo apropriado para polos de luz normais da rua, diâmetro mínimo de 60mm (polo octogonal)

Opcional: Um grupo de dispositivos de aperto traseiros apropriados para polos de luz normais da rua. (Inclui uma ferramenta pequena, apropriada para polos com comprimento muito curto,         como 1~2 medidores de braço longo)

11.Option: O sistema de blocos de cobre refrigerando, (este dispositivo é dentro do polo claro para aumentar a taxa de penetração de soldadura) com grupo 2 do terno de cobre dos blocos para polos cônicos e octogonais





Especificações

Parâmetro técnico
1 Diâmetro do polo

200-800mm

opção: 60~800mm

2 Comprimento máximo do polo 14000 milímetros
3 Espessura do polo

4~12mm, Q235, Q345

Opção: polo de luz normal da rua, espessura mínima: 3mm

4 Apertando a quantidade dos pés 3 grupos
5 Poder do motor da bomba de óleo 4+4 QUILOWATTS
6 Poder móvel do motor 4KW, velocidade ajustável
7 Curso de pressão vertical 800mm
8 Altura de funcionamento A distância do ângulo inferior do polo à terra: 750mm
9 Máquina de soldadura

1000A

Soldadura de arco submersa

Configuração padrão: Único fio do único arco, 1000A

10 Diâmetro de fio da soldadura O diâmetro de fio da soldadura é sujeito à espessura dos polos. (o fio de soldadura de 1.6mm pode ser fornecido)
11 Velocidade de solda

0,8 ~ ajustável 3m/min stepless

Nota: espessura diferente, velocidade diferente)

12 Taxa de penetração da soldadura 80%
13 Componentes elétricos Schneider (francês)
14 Sistema PLC do CNC Siemens (Alemanha)
15 Tipo da máquina de soldadura HUAYUAN
16 Peso de 12 toneladas
17 Dimensões

31000x3800x4500 milímetro

(LXWXH)

18

Opção



O sistema de blocos de cobre refrigerando, (este dispositivo é dentro do polo claro para aumentar a taxa de penetração de soldadura) com grupo 2 do terno de cobre dos blocos para polos cônicos e octogonais
19 Opção

Opcional: 1 grupo apropriado para polos de luz normais da rua, diâmetro mínimo de 60mm (polos redondos e polo cônico)

Opcional: 1 grupo apropriado para polos de luz normais da rua, diâmetro mínimo de 60mm (polo octogonal)

Opcional: Um grupo de dispositivos de aperto traseiros apropriados para polos de luz normais da rua. (Inclui uma ferramenta pequena, apropriada para polos com comprimento muito curto, tal como 1~2 medidores de braço longo)
