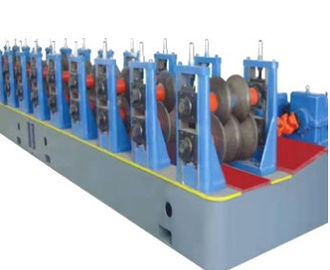

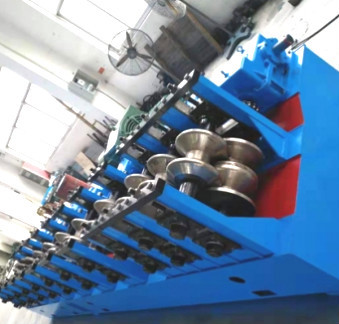

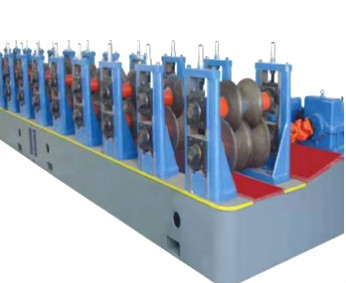

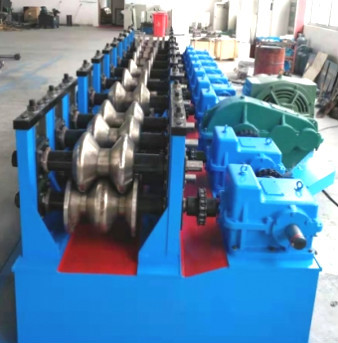

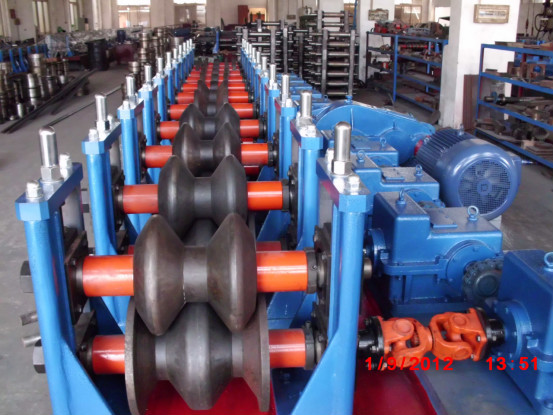

Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina

Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina

Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina
Steel Two Waves 3.0mm Guardrail Roll Forming Machine
Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina

Imagem Grande :  Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina

Detalhes do produto:
Lugar de origem: Wuxi, China
Marca: CMC
Número do modelo: 31085
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 grupo
Preço: According to the machine requirements
Detalhes da embalagem: Nude
Tempo de entrega: De acordo com as exigências
Termos de pagamento: L/C, D/A, D/P, T/T
Habilidade da fonte: De acordo com a situação real

Rolo do corrimão das ondas 3.0mm do aço dois que forma a máquina

descrição
Lugar de origem:: Wuxi, China Tensão: 380V 50Hz 3Phases
Marca:: CMC Nome do produto:: Rolo do corrimão de duas ondas que forma a máquina
Tipo da telha:: Aço Que parte-inspeção video:: Fornecido
Realçar:

rolo do corrimão de 476mm que forma a máquina

,

rolo do corrimão 20.7KW que forma a máquina





Parâmetros da máquina de I.Basic

  1. Propriedades mecânicas e especificações das matérias primas

           Material: Folha galvanizada Q345B

           Espessura: 2.5~3.0mm

           Largura: 450-476mm

           Peso: 65KG

           Especificações dos produtos

           Produto: desenho do subproduto

           Largura do produto: ± 5mm de 310mm

           Altura do produto: ± 5mm de 81mm

           Especificações de produto

           Formando o método: Formação Cold roll

           Velocidade da produção: ≤10m/minuto

           Sentido de alimentação: alimentação esquerda

           Tensão principal: 380V, 50Hz

           Poder total da unidade: sobre 20.7KW

           Rolamento do eixo da movimentação: 6026

           Elevador do turbocompressor: SWL10-3/23-FU3

           Motor da movimentação principal: YVP180M-4-15

           Redutor: ZQ500-48.57

           Material do quadro: A3

           Material do eixo: 40

           Material do molde: Gcr15



II.Overview da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.



Lista de verificação da configuração de III.Equipment



Não



Nome de parte



Quantidade

1



Formando o molde



Um grupo de moldes em cada lado

2



motor de movimentação 15KW



1Set

3



Formando o eixo do molde



3Sets

4



Elevador do turbocompressor



3Sets

5



Motor de movimentação de levantamento



1Set

6



Redutor ZQ500



1Set

7



Console bonde



1Set

8



Parafuso de âncora do equipamento



1Set







Serviço de IV.Our

· A amostra está disponível e livre.

·

· Nós faremos a entrega dos bens 15-30 dias depois que obtêm o depósito.

·

· Todos nossos bens são com melhor preço e preço razoável.

·

· Nós podemos fazer a entrega pelo mar, pelo ar ou expressá-la.







Diagrama da estrutura do equipamento da máquina de V.Bending:
