MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000

Detalhes do produto:
Lugar de origem: WUXI
Marca: CMC
Número do modelo: HM500/12000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Detalhes da embalagem: Nude

Descrição de produto

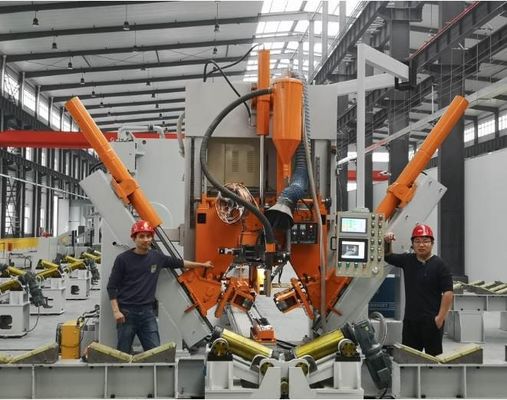

MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000

Projeto para Monopole, highmast, polo 5G



Tipo do rolo



Projetado para o polo claro, polo do highmast, monopole, polo de uma comunicação 5G



Escala do diâmetro: 60~500mm, espessura: 3~8mm, comprimento: 12000mm



O único fio do único arco padrão submergiu a máquina de soldadura do arco





Espaço de aplicação: apropriado para a soldadura de fechamento automática longitudinal do grande polo do comprimento, como o polo de luz da rua, 5G polo, monopole, polo do highmast



Esta máquina é geralmente apropriada para soldar o polo poligonal e cônico, especialmente apropriado para o polo que tem somente uma emenda. É uma linha de solda automática. O trole é equipado com o motor ajustável da velocidade, que pode puxar o polo para se mover. O cilindro hidráulico faz a roda da pressão apertar o polo e soldá-lo ao mesmo tempo.



Características proprietárias:

1. (opção) o ajuste automático do CNC, sistema do CNC, com a mudança do diâmetro do polo, ajusta automaticamente a pressão, ajusta automaticamente a posição do pé do presser, automaticamente fósforo a velocidade de alimentação e a posição, mantém a emenda de solda sempre no estado fechado, para assegurar a soldadura lisa.



2. com base na qualificação do processo precedente, após a solda, não há nenhuma torsão da solda do polo, e não há nenhuma necessidade para que os pessoais ergam e torçam a haste na parte traseira da máquina para centrar a solda.



3.The que conduz o polo é controlado pela conversão de frequência, com função elétrica da parada do freio para assegurar a estabilidade da cabeça e a soldadura da cauda, este sistema pode soldar o polo da extremidade pequena à área completa do fim inferior e a quase nenhum comprimento esquerdo fora da soldadura. Esta maneira é reduzida o funcionamento manual do processo seguinte.



o número 4.The de apertar o rolo é 3 grupos, a vantagem é reduzir a pressão do rolo à superfície do polo, e reduz o risco na superfície. É apropriado para a produção de polo octogonal, de polo poligonal e de polo cônico. Pode ser diâmetro ou cônico igual.



5.The que empurra o tipo trole com função traseira de retorno rápida motorizada, nenhum operador da necessidade para empurrar para trás manualmente e ele reduz trabalha a intensidade dos operadores.



trole do impulso da parte traseira 6.The com dispositivo de aperto pneumático, é simples e comparado rapidamente com o aperto manual.



função da soldadura de arco 7.Submerged.



8.The que descarrega o lado é o tipo do rolo, que é conveniente para carregar e descarregar, e é conducente realizar a automatização de materiais ascendentes e a jusante. A carga e o descarregamento podem estar no mesmo lado para fazer o operador evitar o movimento interurbano. O operador precisa somente de trabalhar na posição do computador central, que reduz extremamente a intensidade do trabalho.



dispositivo de guiamento da parte traseira do polo 9.With, pode ser ajustado adaptavelmente. Na operação prática, a posição da emenda de solda é ajustada raramente, que reduz a intensidade do trabalho dos operadores.



10. (opção) através da câmera instalada na cabeça da máquina, a emenda de solda é refletida na tela do painel de controle principal, fazendo o seguimento da emenda de solda simples e fácil, e a diminuição da intensidade do trabalho do operador para monitorar da soldadura.

MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 0      MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 1



11.The auto-desenvolveu a pressão de óleo e o sistema do CNC, fazendo o polo soldado redonda e a deformação pequena.



  12. (Opção) sistema de dados conectado da produção, se a máquina é conectada ao Internet que está na oficina do cliente

Função (1):

pode fornecer dados de gestão da produção: como o poder no tempo, no tempo de soldadura, no tempo não de solda, na velocidade de solda, na quantidade da produção, etc.

Função (2):

Depois que a máquina é conectada ao Internet, o fornecedor da máquina pode ajudar ao cliente no diagnóstico de falha remoto e no ajuste remoto do parâmetro. Conveniente para que os clientes recomecem rapidamente a produção.

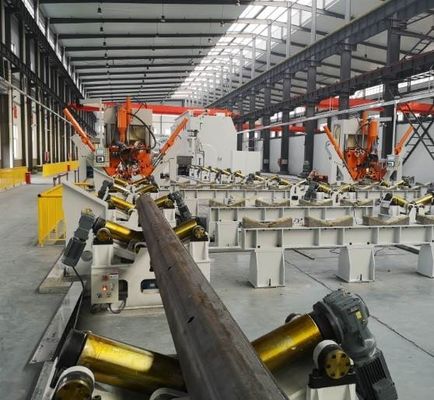

  13. Carga do polo de luz da rua (da opção) e sistema do descarregamento: No lado esquerdo da máquina, há uma cremalheira do armazenamento, que possa armazenar 20~30 polos (    o número varia de acordo com o tamanho dos polos). Depois que a soldadura é terminada, pressione o botão, e o polo de luz da rua será descarregado para descarregar-se na cremalheira do armazenamento que do lado direito da máquina, ele pode armazenar 20 polos (o número varia de acordo com o tamanho dos polos). Apropriado para o diâmetro do polo menos polo de 260mm



MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 2     MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 3



   14. (Opção) o sistema de blocos de cobre refrigerando, (este dispositivo é dentro do polo claro para aumentar a taxa de penetração de soldadura)

MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 4   MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 5





    15. (Opção) sistema de trituração de solda da emenda

MÁQUINA do CNC 5G POLO SHUT-WELDING, MODELO: HM500/12000 6



16.Operator, precisam somente 1 pessoa







A máquina consiste nas seguintes peças:

  1. Worktable longo para mover-se do trole
  2. Quadro principal do pórtico
  3. Sistema de movimentação do trole
  4. Rolos de descarregamento traseiros
  5. Parte de aperto hidráulica (que inclui apertando os rolos, apropriada para o polo do tamanho médio)
  6. Sistema da soldadura de arco submersa, com sistema de alimentação do fio
  7. Sistema da recuperação do fluxo
  8. Sistema hidráulico
  9. Sistema de controlo
Parâmetro técnico
1 Diâmetro do polo 60-500mm
2 Comprimento do Worktable 12000 milímetros
3 Espessura do polo 3~8mm, Q235, Q345
4 Apertando a quantidade dos pés 3 unidades. 套 3
5 Poder do motor da bomba de óleo 4+4 QUILOWATTS
6 Poder móvel do motor 4KW. Velocidade ajustável
7 Curso de pressão vertical 500mm
8 Altura de funcionamento A distância do ângulo inferior do polo à terra: 700~750mm
9 Máquina de soldadura

500A, soldadura de arco submersa

Configuração padrão: Único fio do único arco,

10 Diâmetro de fio da soldadura 1.6~2mm, diâmetro de fio da solda é sujeito à espessura dos polos.
11 Velocidade de solda

ajustável 0.8~2.5m/min stepless

Nota: espessura diferente, velocidade diferente)

12 Taxa de penetração da soldadura 80% (com dispositivo de cobre da barra da opção pode aumentar a taxa)
13 Componentes elétricos Schneider (tipo francês)
14 PLC DO CNC Siemens (tipo de Alemanha)
15 Tipo do motor principal da bomba hidráulica WNM
16 Motor do trole WNM
17 Tipo da máquina de soldadura Panasonic (tipo japonês)
18 Peso 8 toneladas
19 Dimensões 27000x3500x4500 milímetro (LXWXH)
20 Opção O sistema de blocos de cobre refrigerando, (este dispositivo é dentro do polo claro para aumentar a taxa de penetração de soldadura)
21 Opção Com sistema de trituração de solda da emenda
23 Opção

Carga do polo claro de rua e sistema do descarregamento: No lado esquerdo da máquina, há uma cremalheira do armazenamento, que possa armazenar 20~30 polos (o número varia de acordo com o tamanho dos polos). Depois que a soldadura é terminada, pressione o botão, e o polo de luz da rua será descarregado para descarregar-se na cremalheira do armazenamento que do lado direito da máquina, ele pode armazenar 20 polos (o número varia de acordo com o tamanho dos polos)

Apropriado para o diâmetro do polo menos polo de 260mm

24 Opção Peças sobresselentes
