Detalhes do produto:
|
Nome: | Linha de corte no comprimento | Tamanho: | 800 - 1600mm |
---|---|---|---|
Material: | Q235A | Aplicação: | PARA a bobina de aço suave laminada a alta temperatura |
Peso de carga: | 15Tons | Serviço: | Nós enviaremos o coordenador à oficina do cliente à instalação, comissão e daremos o treinamento |
Realçar: | a bobina de 1600mm cortou à máquina do comprimento,Corte da bobina de Q235A à máquina do comprimento,15 toneladas bobinam o corte à linha do comprimento |

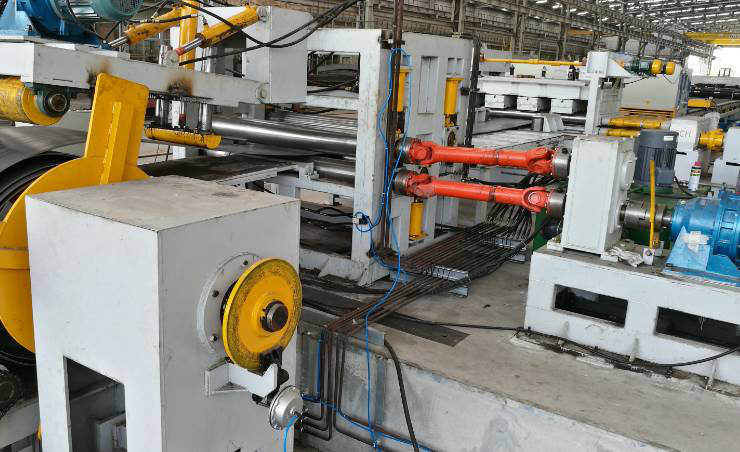

800 - a bobina de aço suave laminada a alta temperatura de 1600mm Q235A cortou à linha da máquina do comprimento
Aplicação:
É para o material do polo claro que desenrola-se, nivelando, cortando, cortando da borda do arranhão e processo de corte do atarraxamento, para obter uma largura pequena lateral, uma placa de aço da largura grande do lado.
Detalhe rápido:
Nome | O outro nome | Marca | CMC |
Corte à linha do comprimento para o polo claro |
Decoiler, Máquina de corte de aço da bobina, Corte, Máquina de corte para o lightpole; |
Característica | Nossa linha é diferente com o corte tradicional ao comprimento, você pode obter a folha escada-dada forma com uma uma do lado largura mais grande lateral pequena e |
Cortando a capacidade |
2-6mm na espessura 12000mm de comprimento 800-1600mm na largura |
Uso industrial | Polo claro de rua industrial |
Parâmetro técnico
1. Espessura do material: 2mm-6.0mm para o aço suave laminado a alta temperatura de Q235A
2. Largura do material: 800-1600mm
3. Peso da bobina de aço: 20 toneladas máximas
4. Diâmetro interno da bobina de aço: Φ500mm-Φ750mm
5. Nivelando a velocidade: 5 - 15m/min
6. Número de nivelar rolos: 13
7. Nivelando o diâmetro dos rolos: 160mm
8. Escala do comprimento para a escala: requirments de concessão de 2000~12000mm.
10. Tolerância do comprimento de corte: ±15mm (base na placa do comprimento de 8m)
11. Poder de nivelamento principal do motor: 37kw (total sobre 65KW)
12. área da largura para a máquina: aproximadamente 7000mm
Especificações
1. Carro de carregamento da zorra da bobina de aço:
Para cima e para baixo: Hidráulico
Mover-se horizontal: motorizado
Peso de Max.loading: 15Tons
2. Tipo hidráulico decoiler do guarda-chuva da dobro-cabeça:
Incluir: Motorizado pague fora, motor, redutor,
O sistema da corrente toma o deslocamento para girar. O sentido da rotação pode ser sentido horário e unclockwise.
Aberto e próximo: Hidráulico
Peso de Max.loading: 15Tons
3. Dispositivo hidráulico da guiar-pressão, da pá-cabeça, da pitada e da alimentação:
É pegando a cabeça da bobina de aço à unidade de alimentação, hidráulica e à imprensa para evitar frouxamente a bobina de aço.
A rotação dos dois rolos alimenta o material para afiar o corte da unidade. O rolo ascendente para cima e para baixo: hidráulico
4. Worktable de rolamento médio da maneira: 4M
5. Nivelando a unidade: (tipo colocado dois),
Incluir: motor ajustável da velocidade, redutor, caixa de engrenagens.
O rolo de nivelamento é negócio com tratamento térmicos, 40Cr. HRC48
Para cima e para baixo o total 13 do rolo. (incluindo 1 par de rolo de pitada)
A base do rolo para cima e para baixo o movimento é conduzida acima pelo motor através do sistema do sem-fim.
É com unidade de medição do comprimento:
Girou o codificador envia o siginal do comprimento ao sistema de controlo e controlam o determinado comprimento.
Nota: opção: tipo colocado quatro que nivela a unidade com unidade de guiamento individual.
6. Máquina de corte:
Incluir: Tesoura hidráulica Q12Y-6*2000 do feixe do balanço.
7. Borda dobro que corta a unidade.
É cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o polo claro.
É baixo no princípio de corte de rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o corte reto. Pela mudança a posição da lâmina de corte para obter a tamanho diferente do franco da largura diferente a folha do polo claro.
Incluir:
Tabela de apoio com o trilho
Apertando a zorra da folha, uma parte
As lâminas dobro datilografam a borda que corta a unidade com a caixa do motor e das engrenagens.
8. Atarraxamento que corta a unidade
A máquina de corte do atarraxamento é baixa no princípio de corte de rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o grau do corte do atarraxamento. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.
Incluir:
Tabela de apoio com o trilho
Apertando a zorra da folha, uma parte
As únicas lâminas datilografam a borda que corta a unidade com a caixa do motor e das engrenagens.
9. Tipo tabela da bola do apoio para a folha terminada do atarraxamento
10. Sistema elétrico:
Tabela de controle central.
O PLC, inversor do motorista da C.A. tem a característica da resposta rápida e da boa atividade, que pode eficazmente controlar a precisão e a velocidade de corrida de medição.
11. Sistema hidráulico:
Energia hidráulica 25L/min
Incluir: estação hidráulica, válvulas, tanque de óleo, tubulação comum, macia, tubulação dura e assim por diante.
Que é a diferença com nosso corte ao comprimento e a outro?
O corte tradicional ao comprimento apenas corta a bobina de aço em folhas. Mas os nossos são projetados especialmente para o polo claro, pode cortar a bobina de aço em folhas, mas ao mesmo tempo, pode igualmente cortar a folha em uma largura pequena lateral, uma largura grande lateral, similar ao escada-dado forma.
Uma comunicação com os clientes
: Como à folha cortada com uma largura pequena lateral e a uma folha grande lateral da largura por esta máquina?
B: Primeiramente, há uma borda dobro que corta a unidade, é cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o polo claro, e então nós podemos usar nosso atarraxamento que corta a unidade para cortar a chapa de aço em 2 partes com a uma uma do lado folha mais grande lateral pequena e. Há uma zorra na parte dianteira da unidade de corte. É para o controle o grau do corte do atarraxamento. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.
: Quantos modelos nos fazem têm para o corte ao comprimento?
B: Nós temos três tipos, medidores 6X1600-12meters (o comprimento de corte máximo é 12meters), 6X1600-14 (14 medidores máximos) e medidores 6X1600-16 (os 16 medidores máximos)
: Quanto tempo é seu período de garantia da qualidade
Um ano. E quando a máquina chega na oficina do cliente, nós enviaremos o coordenador a comissão a máquina e daremos o treinamento. Mas também, o cliente pode deixar seu coordenador a nossa oficina estudar antes da entrega.
