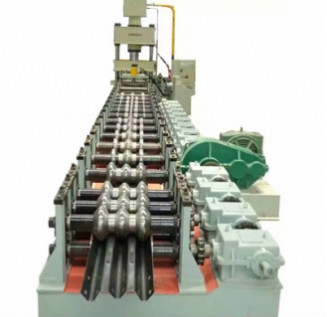

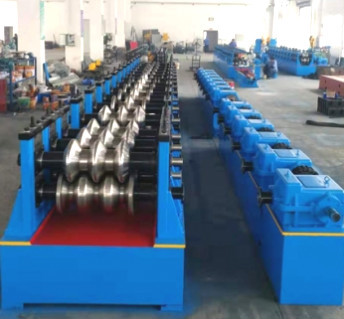

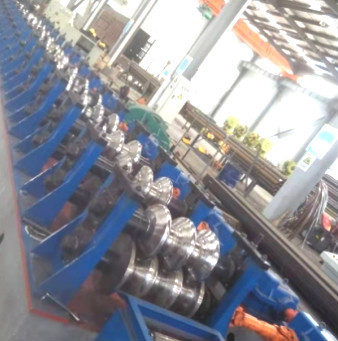

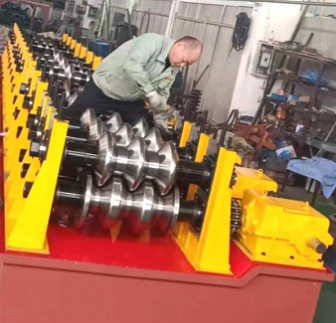

Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina

Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina

Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina
Two Waves And Three Waves Highway Guardrail Roll Forming Machine
Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina

Imagem Grande :  Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina

Detalhes do produto:
Lugar de origem: Wuxi, China
Marca: CMC
Certificação: CE, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiate
Detalhes da embalagem: O corpo inteiro coberto com o saco de plástico. ou de acordo com as exigências de clientes.
Tempo de entrega: De acordo com os estoques
Termos de pagamento: T / T, L / C
Habilidade da fonte: 50 grupos pelo mês.

Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina

descrição
Nome: rolo do corrimão que forma a máquina PLC: DELTA
Artigo: rolo de guardrail de rodovia de duas ondas que forma a máquina peças de perfuração: Disponível
Lugar de origem: CHINA Marca: CMC
Realçar:

corrimão da estrada que forma a máquina

,

Máquina do rolo do corrimão da estrada



Rolo do corrimão da estrada de duas ondas e de três ondas que forma a máquina



Parâmetros da máquina de I.Basic

  1. Propriedades mecânicas e especificações das matérias primas

Material: Folha galvanizada Q345B

Espessura: 2,5~3.0mm

Largura: 450-476mm

Peso: 65KG

Especificações dos produtos

Produto: desenho do subproduto

Largura do produto: ± 5mm de 310mm

Altura do produto: ± 5mm de 81mm

Especificações de produto

Formando o método: Formação Cold roll

Velocidade da produção: ≤10m/minuto

Sentido de alimentação: alimentação esquerda

Tensão principal: 380V, 50Hz

Poder total da unidade: sobre 20.7KW

Rolamento do eixo da movimentação: 6026

Elevador do turbocompressor: SWL10-3/23-FU3

Motor da movimentação principal: YVP180M-4-15

Redutor: ZQ500-48.57

Material do quadro: A3

Material do eixo: 40

Material do molde: Gcr15



II, vista geral da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.



III, lista de verificação da configuração de equipamento



Não



Nome de parte



Quantidade

1



Formando o molde



Um grupo de moldes em cada lado

2



motor de movimentação 15KW



1Set

3



Formando o eixo do molde



3Sets

4



Elevador do turbocompressor



3Sets

5



Motor de movimentação de levantamento



1Set

6



Redutor ZQ500



1Set

7



Console bonde



1Set

8



Parafuso de âncora do equipamento



1Set



图片 2
