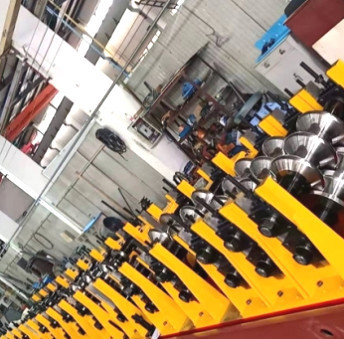

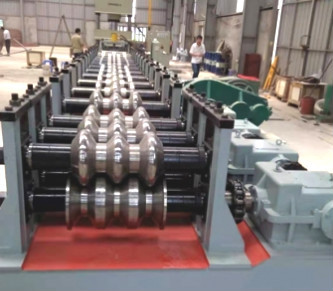

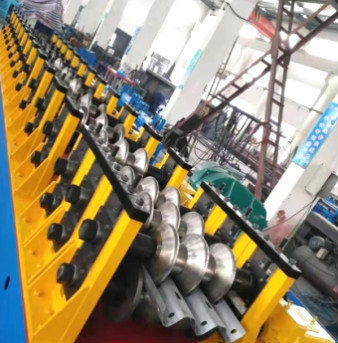

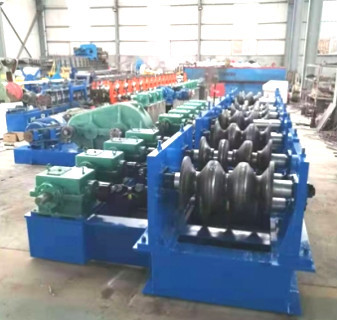

CMC CE Guardrail 450mm Panel Roll Forming Machine
Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina

Imagem Grande :  Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina

Detalhes do produto:
Lugar de origem: Wuxi, China
Marca: CMC
Certificação: CE, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiate
Detalhes da embalagem: O corpo inteiro coberto com o saco de plástico. ou de acordo com as exigências de clientes.
Tempo de entrega: De acordo com os estoques
Termos de pagamento: T/T, L/C, D/P
Habilidade da fonte: 50 grupos pelo mês.

Rolo do painel do corrimão 450mm do CE do CMC que forma a máquina

descrição
Nome: Rolo do painel do corrimão que forma a máquina Serviço pós-venda proporcionado: Peças sobresselentes livres, coordenadores disponíveis para prestar serviços de manutenção no ultram
Poder (w): 22kw-1000kw Peso: 65Kg
Lugar da sala de exposições: nenhuns Marca: CMC
Realçar:

rolo do corrimão de 450mm que forma a máquina

,

rolo do painel 22kw que forma a máquina



CE do CMC rolo do painel do corrimão de 450 - de 476mm que forma a máquina



Parâmetros da máquina de I.Basic

  1. Propriedades mecânicas e especificações das matérias primas
  • Material: Folha galvanizada Q345B
  • Espessura: 2.5~3.0mm
  • Largura: 450-476mm
  • Peso: 65KG
  • Especificações dos produtos
  • Produto: desenho do subproduto
  • Largura do produto: ± 5mm de 310mm
  • Altura do produto: ± 5mm de 81mm
  • Especificações de produto
  • Formando o método: Formação Cold roll
  • Velocidade da produção: ≤10m/minuto
  • Sentido de alimentação: alimentação esquerda
  • Tensão principal: 380V, 50Hz
  • Poder total da unidade: sobre 20.7KW
  • Rolamento do eixo da movimentação: 6026
  • Elevador do turbocompressor: SWL10-3/23-FU3
  • Motor da movimentação principal: YVP180M-4-15
  • Redutor: ZQ500-48.57
  • Material do quadro: A3
  • Material do eixo: 40
  • Material do molde: Gcr15

II, vista geral da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.



III, lista de verificação da configuração de equipamento



Não



Nome de parte



Quantidade

1



Formando o molde



Um grupo de moldes em cada lado

2



motor de movimentação 15KW



1Set

3



Formando o eixo do molde



3Sets

4



Elevador do turbocompressor



3Sets

5



Motor de movimentação de levantamento



1Set

6



Redutor ZQ500



1Set

7



Console bonde



1Set

8



Parafuso de âncora do equipamento



1Set







Termos de IV.Payment e serviço da após-venda:

1) CORRENTE DE RELÓGIO Tianjin
2) Pagamento: O depósito de 30% T/T, e paga o equilíbrio antes de enviar.
3) Prazo de entrega: 60 dias de trabalho.
4) Período de garantia: 12 meses de garantia limitada que parte da data de entrega. Os custos de envio para que as peças sejam substituídas durante o período de garantia têm que ser carregados pelo cliente.
5) Peças sobresselentes: rolamentos, botões, correntes, válvula magnética, tubo protetor etc.
6) A instalação e treinamento:
1. Se os compradores visitam nossa fábrica e verificam a máquina, nós ensinar-nos-emos lhe como instalar e a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.
2. Sem visitar, nós enviar-lhe-emos o manual e o CD do usuário para ensiná-lo instalar e operar-se.
3. CUSTO DA INSTALAÇÃO:
O comprador deve pagar as taxas de instalação (USD 100 um homem de um dia). Ao vendedor apontado conta por T/T antes dos técnicos do vendedor vá à fábrica do comprador. O comprador paga aos técnicos do vendedor o custo de curso fora de China, incluindo em volta da taxa dos bilhetes de ar, acomodação e o alimento, fornece o transporte de hotel vivo ao lugar de trabalho, a comunicação necessária, e o seguro, etc.
