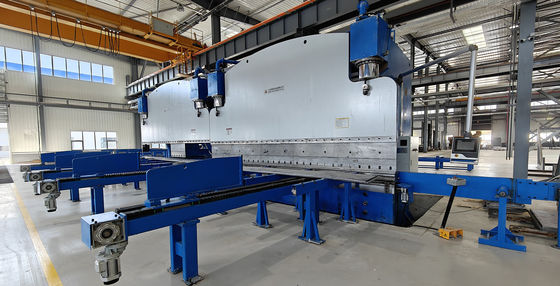

Máquina de travagem de pressão hidráulica CNC de 650 toneladas para fabricação de postes leves e mastros altos

Máquina de freio de pressão hidráulica rápida Cnc para fabricação de poste leve e mastro alto

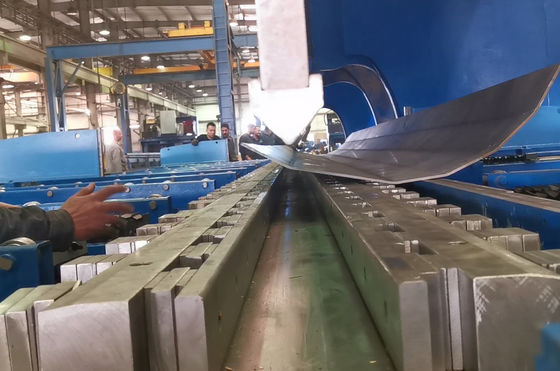

Aplicação: fabricação de postes luminosos e mastros altos


Opções:


Nota:E1, E2 Eixo------ Duas escalas lineares instaladas em ambos os lados do travão para controlar os cilindros.II Funções principais:

1 O quadro da máquina é composto por tanque, mesa de trabalho, caixa esquerda e direita e

Por isso tem alta resistência e boa rigidez.

Estresse.

2 Princípio de trabalho de sincronização das duas máquinas:Adopção de sistemas eléctrico-hidráulico

A válvula proporcional é fabricada pela empresa BOSCH com um desempenho muito bom, como um pequeno atrito entre os pares de ação mecânica,um amplificador eletrônico fino e um ímã elétrico com força de controlo elevada e acção contínua,Existem dois visores raster em ambos os lados da máquina para inspecionar a posição da ram continuamente e alimentar de volta o sinal para o sistema de controlo,Então o sistema de controle irá controlar válvula elétrico-hidráulico para fazer dois cilindros sincronização em uma máquinaDado que os visores de raster são instalados em placas C, e não diretamente nas placas de carcaça, a deflexão da ram e do quadro durante o trabalho não afetará a sua precisão de medição e controlo.Quando duas máquinas trabalham juntas, o potencialómetro diferencial instalado entre duas máquinas irá transferir o sinal de sincronização mecânico para um sinal eletrónico e retransmitir para a placa de sincronização e sistema de controlo.O sinal será amplificado por um amplificador BOSCH para controlar a sincronização de ambas as máquinas, controlando a válvula proporcional elétrico-hidráulicoAssim, a sincronização de duas máquinas é alcançada com alta precisão.

3 Através do computador, o operador podia comunicar com a máquina.O computador tem várias linguagens de serviço, calcula e ajusta automaticamente a força de dobra.Também poderia calcular e controlar o ponto mortoOs traços (Y1, Y2) da ram podem fazer uma pequena inclinação para satisfazer as exigências especiais do utilizador.

4 Equipado com um bom sistema de orientação, sistema de medição da posição e sistema de balanço hidráulico para satisfazer os requisitos do trabalho de comprimento completo e trabalho excêntrico.

5 A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para assegurar a precisão da peça de trabalho.

6 A superfície do cilindro tem bom desgaste e tratamento térmico, por isso tem boa lubrificação e longa vida útil.
