Máquina combinada de soldadura de chapas e corte de portas com base em robô
Modelo: RW-DC120/300
Aplicação:
O sistema de soldagem é aplicado para a produção de soldagem de placas de base de pólo leve.de acordo com a posição de soldagem diferente para obter uma costura de soldagem de boa qualidade- Não.
Esta máquina tem seis aplicações principais na produção de postes de luz de rua, como segue:
Adequado para postes cónicos, redondos, octogonais, poligonais e de igual diâmetro
Parâmetro principal:
| - Não, não. | Ponto | Parâmetro |
| 1 | Diâmetro do pólo min | 120 mm |
| 2 | Diâmetro máximo do pólo | 300 mm |
| 3 | comprimento máximo do poste | 12 m ou 14 m |
| 4 | Espessura mínima do poste | 2.5 mm |
| 5 | Espessura máxima do pólo |
Para solda: 12 mm Para espessura de corte de portas de 8 mm, opção=12 mm) |
| 6 |
Espessura máxima do tubo expandido que pode ser deformado |
8 mm |
| 7 |
Peso máximo do poste |
Padrão: 300 kg Opção: 500 kg |
| 8 |
Quantidade máxima de QTY do endurecedor da placa de base |
4 ~ 8 Nota: Se a quantidade for grande e o espaçamento dos endurecedores for pequeno e a tocha de soldagem for afetada, metade dos endurecedores pode ser soldada |
| 9 |
Tamanho do endurecedor da placa de base |
Os postes normais de iluminação de rua e o mastro alto são adequados (Diferentes tamanhos de endurecedor exigem diferentes moldes, que podem ser processados e fabricados pelo utilizador de acordo com o molde fornecido na máquina) |
| 10 |
Velocidade de solda |
Velocidade de referência 300~500 mm/min Espessura e velocidade de solda diferentes |
| 11 |
Forma da placa de base |
Círculo, quadrado, octógono, lados múltiplos de quatro lados |
| 12 |
Espessura mínima da placa de base |
10 mm Valor recomendado, muito fino, difícil de soldar por dentro e por fora, fácil de queimar) |
| 13 |
Espessura máxima da placa de base |
Apto para postes normais |
| 14 |
Tamanho mínimo da placa de base |
150 mm × 150 mm |
| 15 |
Tamanho máximo da placa de base |
Diâmetro: 500 mm, ou placa quadrada: 500x500. Opção: Diâmetro: 700 mm, ou placa quadrada 700x700. |
| 16 |
Requisitos para a consistência do tamanho do endurecedor e da placa de base |
Tolerância de dimensão é de 1 mm Recomenda-se o uso de corte a laser ou corte a plasma para garantir a consistência do tamanho para obter um melhor efeito de solda do robô |
| 17 |
Requisitos para a consistência do tamanho do quadro da porta |
Geralmente, o quadro da porta é comprado de fora, e a tolerância de tamanho é superior a 1 mm. Portanto, é necessário instalar manualmente o quadro da porta, e depois que a soldagem do ponto é firmemente (ou após a fixação, o robô irá soldar novamente, se a tolerância é relativamente pequena,Ele também pode ser soldo diretamente pelo robô (Nota: se a tolerância dimensional da estrutura da porta for relativamente grande, a distância entre a estrutura da porta e a porta será relativamente grande, o que conduzirá a uma fuga local da soldagem,e a soldagem de reparação manual local é necessária mais tarde) |
| 18 |
Relativamente à posição do interruptor de corte de plasma, Distância máxima do ponto mais alto da porta até à placa de base |
1400 mm |
| 19 |
Tipo de corte |
Padrão:corte do tipo de tubo (a 3 eixos) Opção de corte tipo superfície plana + corte tipo tubo (4 eixos) |
| 20 |
Tamanho e forma da porta |
Não há limite na faixa de corte |
| 21 |
Relativamente à posição de soldagem do quadro da porta,Distância máxima do ponto mais alto da porta até à placa de base |
2000 mm |
| 22 |
Adequado para tipo de poste |
Pólos cônicos, pólos redondos, pólos octogonais, formas poligonais acima do octogonal e pólos de igual diâmetro são todos adequados |
| 23 |
Fonte de plasma |
Potência máxima de hipertermia 45 (Fabricado nos EUA) |
| 24 |
Perfuração máxima e espessura de corte de qualidade |
8 mm (valor sugerido) |
| 25 |
Velocidade de corte |
O tempo de corte de uma porta em um poste de luz de rua normal é de 30 ~ 40 segundos |
| 26 |
Sistema CNC |
Si Dafeng (SF-2100S) |
| 27 |
SOFTWARE de nidificação |
SmartNest |
| 28 |
Máquina de corte de plasma CNC |
1 conjunto |
| 29 |
Controlador de altura de voltagem de arco |
Altura HP105 |
| 30 |
Dispositivo de altura |
Dispositivo de deslocamento de altura da tocha de plasma, 1 conjunto |
| 31 |
Velocidade de produção (Incluindo a soldadura interna e externa da chapa de base, corte eléctrico de portas, soldadura de molduras de portas) |
Lâmpadas de rua normais: 12 a 16 minutos Pólo 5G: 40 a 45 minutos O tempo específico depende do tamanho do poste, do tamanho do endurecedor e do tamanho da porta |

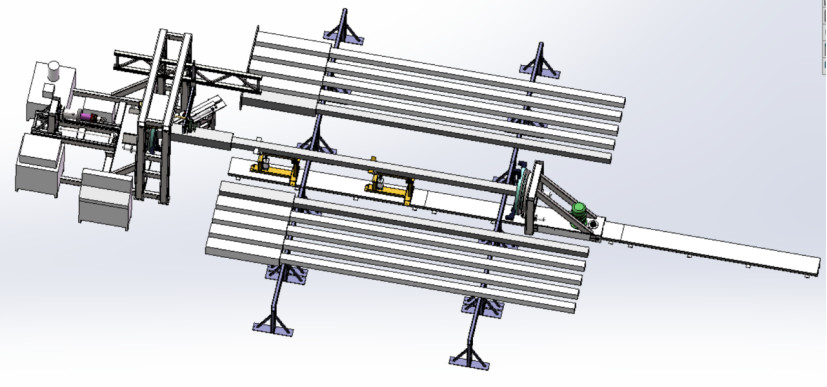

A estrutura geral é a seguinte:
Características de propriedade:
Opções:
Plasma de corte de porta: Hypertherm Powermax45, sugestão de espessura máxima de 8 mm. Opção: Hypertherm Powermax65, sugestão de espessura máxima de 12 mm.
O diâmetro máximo do poste é de 400 mm, e o tamanho máximo do tubo quadrado é de 350x350, o diâmetro interno do chuck elétrico é de 620 mm, adequado para poste pesado 5G (como 500kg), a placa de base tem diâmetro máximo de 700 mm,ou placa de base quadrada 700x700 mm
3. corte de superfícies planas + corte de tubos (4 eixos)
Função (1):
Pode fornecer dados de gestão da produção: potência no tempo, tempo de soldagem, tempo de corte, tempo de não soldagem, quantidade de produção, etc.
Função (2):
Após a máquina ser ligada à Internet, o fornecedor da máquina pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.Conveniente para os clientes retomarem rapidamente a produção.

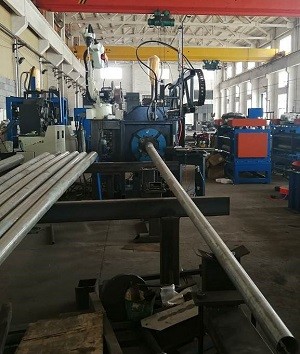

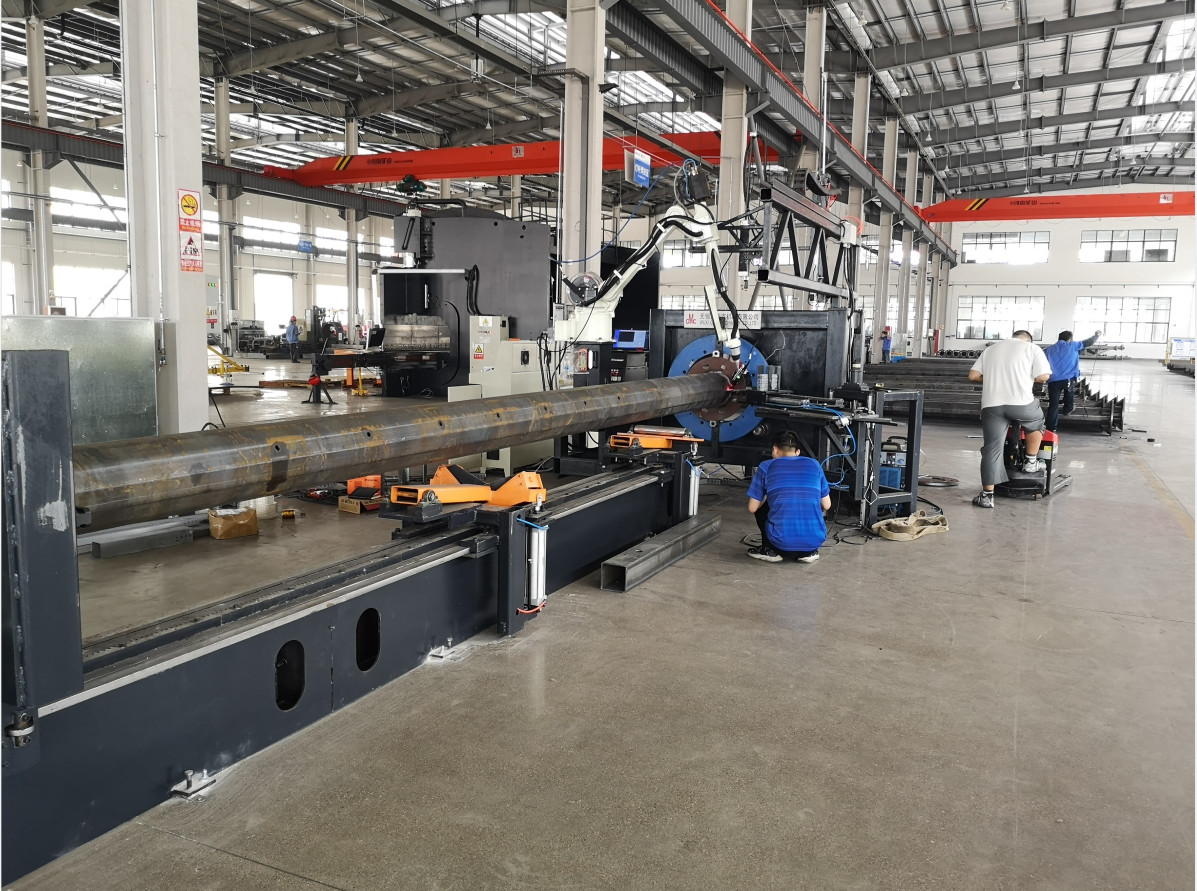

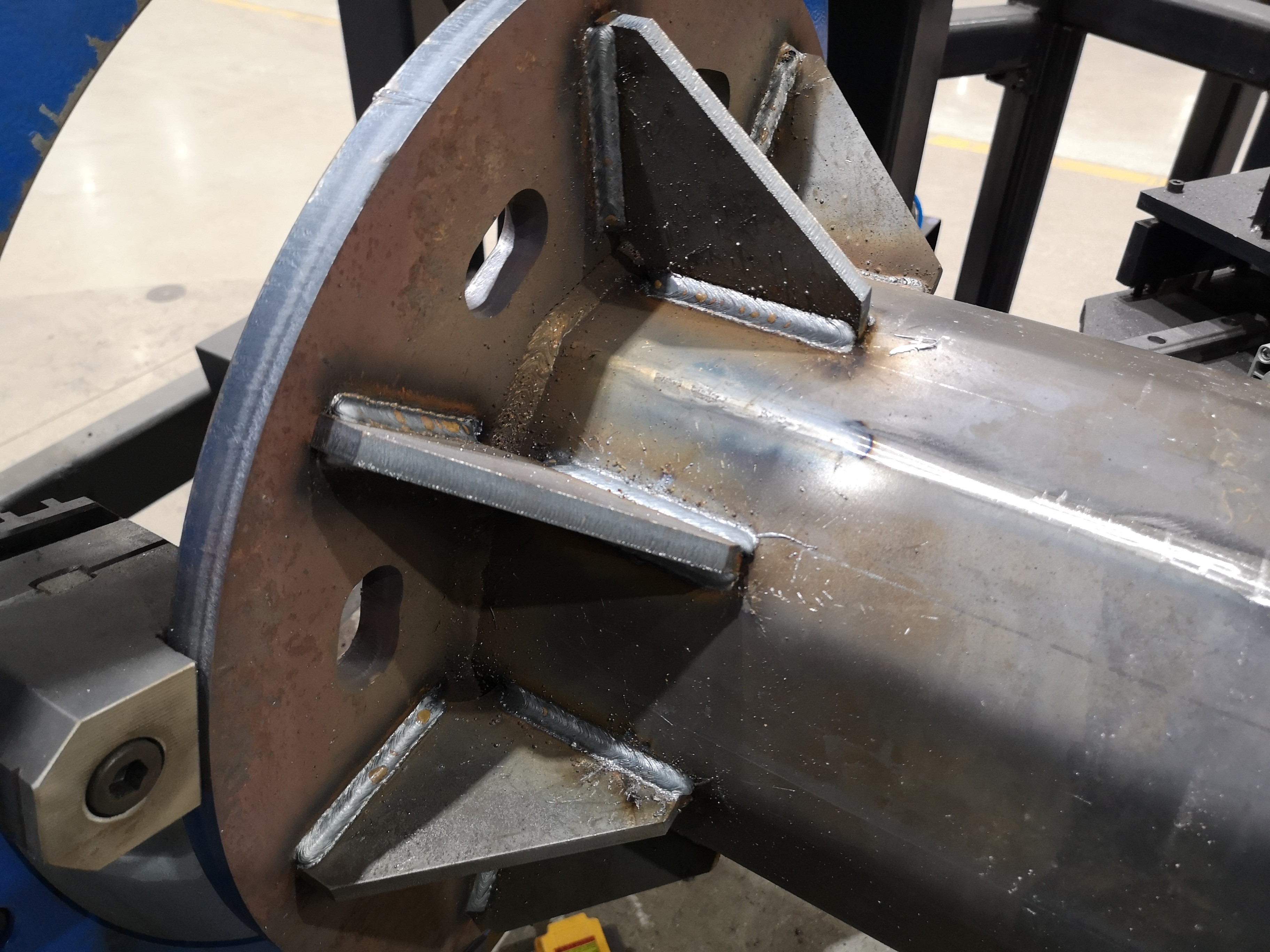

Fotos similares
Sistema de solda por robô
1. Robot Kawasaki BA006N (marca japonesa)
A série BA é uma série de robôs desenvolvidos especialmente para solda.É fácil de operar e pode alcançar operação de soldagem habilidosa através de operação de ensino simples. Uma tela de exibição a cores LCD com excelente efeito visual e fácil operação é instalada no dispositivo de ensino.Pode classificar as condições de armazenagem da solda, e uma chamada chave.
| Métodos de ensino | Operação simples Ensino de Programação AS Language | |
| Forma de execução | Modo manual | Eixos independentes, sistema de coordenadas básico e sistema de coordenadas de ferramenta |
| Modo de reprodução |
Ação de interpolação de cada eixo/linha e arco |
|
| Capacidade de armazenamento | 8000 passos são equivalentes | |
| Sinalização geral | Sinais de funcionamento externos | Paragem de emergência, sinal de retenção externo |
| Input e output | 32+32 | |
Os robôs da série Kawasaki BA utilizam gabinete de controlo E01, forma compacta, sistema de operação adequado, funções ricas, fácil manutenção e alta escalabilidade.tela sensível ao toque 640 x 480 pixelsO sistema operacional adota WINDOWS CE. O menu suspenso é usado para exibição de janelas, o que torna o processo de edição simples e fácil.
| Fucções | Soldadura por arco padrão | |
|
Modelo
|
BA006N | |
| Forma do braço | Junções múltiplas verticais | |
| DOF | 6 eixos | |
| Capacidade máxima de carga ((KG) | 6 | |
|
Intervalo máximo de acção [DEG] |
JT1 Linhas de alimentação e controlo |
±165 |
| JT2 | + 150 ¢-90 | |
| JT3 | +45 ¢-175 | |
| JT4 | ± 180 | |
| JT5 | ±135 | |
| JT6 | ± 360 | |
|
Velocidade máxima de acção [DEG/S] |
JT1 Linhas de alimentação e controlo |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Inercia [N.M.] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
Momento de inércia [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| Precisão de posicionamento repetida [MM] | ± 0.05 | |
| Extensão horizontal [MM] | 1445 | |
| Peso [kg] | 150 | |
| Capacidade de potência [KVA] | 3.0 | |
| Modo de instalação | Terra, carga superior | |
| Ambiente de instalação | Temperatura | 0°45° |
| Humidade | 35°85% (sem orvalho) | |
| Vibração | 0.5G abaixo Menos de 0.5 | |
| Outros | A instalação do robô deve estar afastada das interferências de aparelhos inflamáveis ou corrosivos de líquidos ou gases | |
| Nível IP | IP65 | |
| Controlador recomendado | E01 | |
Área de acção
Introdução Prevenção de colisão da tocha de solda
O sistema de tocha de soldagem 350 é uma tocha de soldagem de CO2, que é comumente usada para soldagem por arco na Ásia.
O sistema de arma de soldagem de pescoço de arma substituível tem as vantagens de alto valor nominal e alto ciclo de trabalho: a interface inteligente pode realizar manutenção rápida e funções de posicionamento repetíveis,e reduzir o tempo de inatividade
O sistema de arma de soldagem tem uma variedade de gargantas e suporte de arma para todas as juntas comuns da máquina para escolher.
Vantagem
(1)Desenho típico da soldadura asiática com CO2
(2)O pescoço de arma substituível pode encurtar o tempo de inatividade do equipamento e reduzir os custos de manutenção e reparação
(3) Características de temperatura ótimas garantem uma longa vida útil das peças de desgaste
(4) Os conjuntos de cabos de alta qualidade garantem uma longa vida útil do sistema
(5) A estrutura robusta da tocha de soldagem pode alcançar uma elevada estabilidade de colisão
| Modelo | 350 |
| Modo de arrefecimento | Ar |
| Ciclo de trabalho | 100% |
| Valor nominal | 350A CO2 |
| 300A (composição mista) | |
| Diâmetro do fio | 00,8-1,4 mm |
| Cabeça de arma de soldadura | 35° |
Descrição do dispositivo:
A máquina de soldagem especial do robô NBC-350RL tem dois modos de soldagem: baixo salpico e pressão constante, que pode realizar soldagem blindada de aço carbono rico em argônio e gás CO2.Este produto adota um método de controlo totalmente digital, que é altamente adaptável e pode comunicar com o robô de solda por arco através de uma interface digital/análogo.
Características de desempenho
(1) Pode ser combinado com o robô Kawasaki
(2)Muitos tipos de controlo de interface digital podem chamar directamente os parâmetros de solda armazenados pelo cliente.
(3) Muito pequenas salpicaduras de soldadura, bela forma da costura de soldadura
(4) Funções de ignição de arco, fechamento de arco e remoção de esferas otimizadas
O sistema de controlo totalmente digital permite um controlo preciso do processo de solda e um comprimento de arco estável.
Função de notificação de erros digitais poderosa, uma variedade de falhas têm códigos de erro para exibir.
O sistema dispõe de uma base de dados de especialistas em soldagem e de uma combinação de parâmetros automáticos e inteligentes.
Interface de operação amigável, modo de ajuste unificado, fácil de dominar.
Tecnologia de inversor de comutação suave, toda a máquina é altamente confiável, poupando energia e eletricidade.
Parâmetros de potência de solda
| - Não, não. | Ponto | Parâmetros |
| 1 |
Voltagem/frequência de entrada nominal |
380V±25% 3P/50Hz |
| 2 | (KVA) Capacidade nominal de entrada | 14 |
| 3 | (A) Corrente de entrada nominal (A) | 21 |
| 4 | (V) Tensão de saída nominal (V) | 31.5 |
| 5 | (%) Duração da carga nominal (%) | 60% |
| 6 | (V) Tensão de saída sem carga (V) | 96 |
| 7 |
(A/V) Faixa de corrente/voltagem de saída (A/V) |
60A/17V 350A/31,5V |
| 8 | (mm) Diâmetro do fio de solda (mm) | 0.8,1.0,1.2 |
| 9 | Tipo de alimentação do fio | Fios de empurrão |
| 10 | (L/min) Fluxo de ar (L/min) | 15 ¢ 20 |
| 11 | Método de arrefecimento por tocha | Refrigeração por ar |
| 12 | Classificação do recinto | Proteção IP23 |
| 13 | Classe de isolamento | H |
| 14 |
L*W*H (cm) Dimensões L*W*H (cm) |
66*32*56 |
| 15 | (Kg) Peso | 55 |
| 16 | Nível de emissões EMC | A |
Opção:Limpeza de armas, aparelho de corte de fios e spray de óleo de silicone
Como mostra a imagem, o dispositivo de limpeza de armas e de pulverização de óleo de silicone é usado para limpar o salpicamento no bico da tocha de soldagem e pulverizar óleo de silicone anti-splash no bico.O dispositivo de corte de fio é usado para cortar a pequena bola na ponta do fio de soldagem e garantir que o alongamento seco do fio de soldagem é consistente, para assegurar a taxa de êxito do arranque do arco e a estabilidade do processo de soldagem, bem como a precisão da detecção no início.
Ambiente de funcionamento
1"Aterramento: aterramento C, resistência de aterramento inferior a 10 ohms.
2Fios de soldadura: fios montados em disco
3Utilização das condições ambientais (interior)
Temperatura ambiente: - 5°C a 40°C.
Umidade relativa: ≤ 80%..Sem orvalho
Programação e fluxo de trabalho
Fluxo de programação
