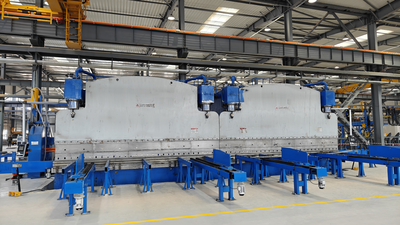

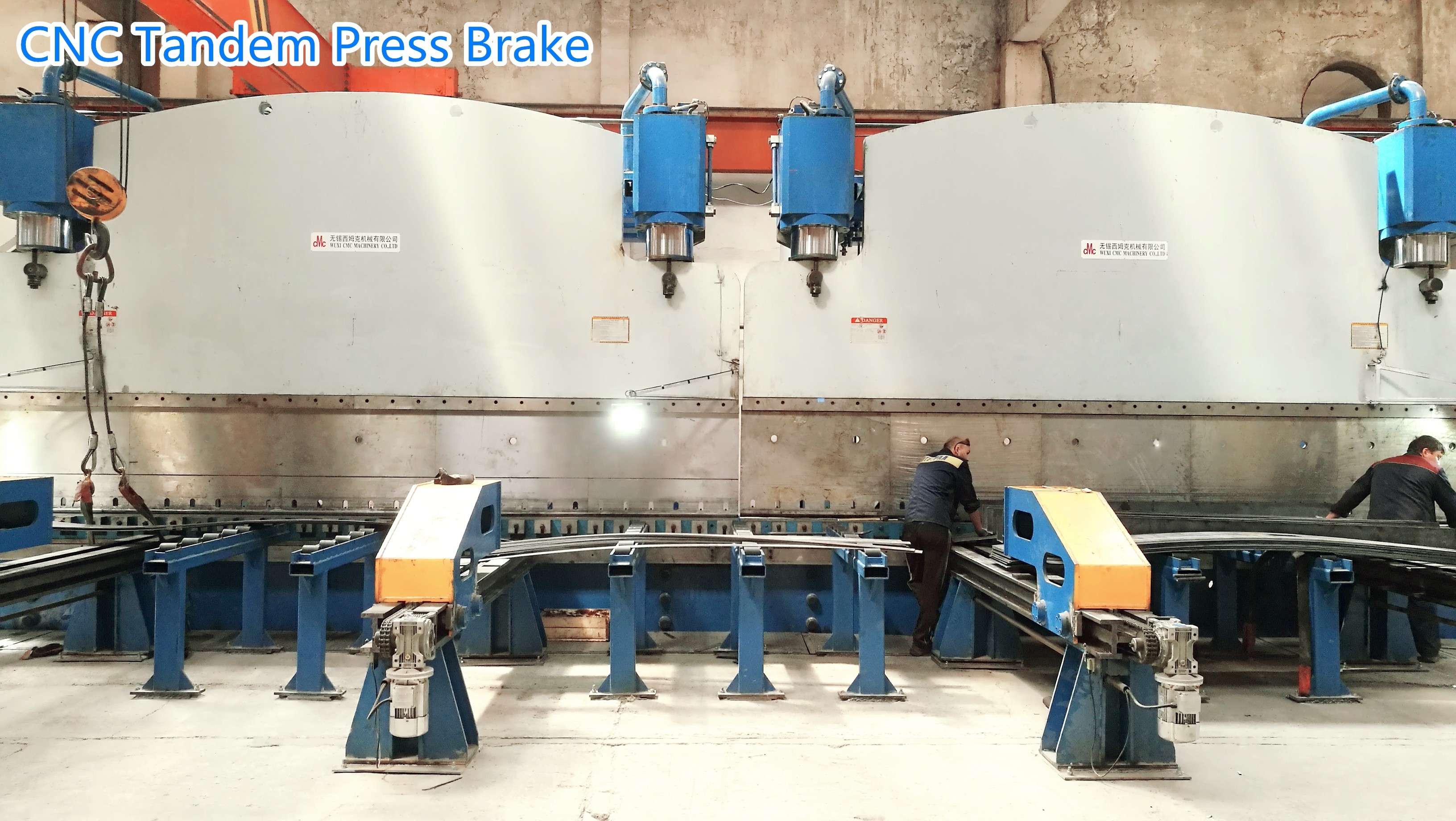

Freio de pressão hidráulico CNC TANDEM Modelo: 2-WE67K-400/7000 Aplicação: fabricação de postes luminosos e mastros altos Características técnicas 1 Tipo MultI- Máquina Tandem Hidráulica CNC eléctrica - Sincronizador hidráulico 2 Força de trabalho 2X400 toneladas 3 Comprimento da tabela 2X7000 mm 4 distância entre quadros 5600 mm 5 Profundidade da garganta 950 mm 6 Altura aberta 970 mm 7 Infarto 320 mm   8 Trabalho Velocidade Descarregar 60 mm/s Trabalho 7 mm/s Retorno 60 mm/s 9 Motor principal 2x30kw 10 Sistema CNC Tipo: DELEM DA53T Delem Co., Países Baixos 2 (Y1,Y2)+sistema de coroação de mesa 11 Ferramenta Veja a página seguinte. TabelacomMecha)sistema de coroação nical 12 Selo nas garrafas Tipo NOK ou SKF 13 Componentes hidráulicos BOSCH-Rexroth, Alemanha 14 Bomba hidráulica SUNNY (HYTEK)Estados UnidosMarca fabricada na China 15 Sensor de visualização de raster linear FAGAR, ESPANHA 16 Principais elementos elétricos do gabinete Schneider,Francêse Marca 17 peso 2x50000 kg 18 Tamanho global ((mm) LxWxH 2x7200x2710x5696 Altura acima do piso: 4500 Comprimento total com sistema de descarga lateral: 17500 Largura total com suporte frontal:4040 19 Embalagem: A máquina será desmontada durante o transporte.   Detalhes das ferramentas de travagem Com 1 Um suporte de ferramentas, espessura de 18 mm, adequado para um poste de rua. L=14Metros   Opção 1 Uma ferramenta instalada, para um poste octogonal de rua, Min. 60 mm OD poste de luz octogonal de tipo cônico L=14Metros   Opção 2 Um conjunto de matrizes de fundo em V, para poste de rua octogonal e poste de mastro alto 150x150 14 metros   Opção3 Ferramenta de pólo cónico de dupla velocidade cônica Taxa de afundamento 11/1000 (diâmetro 60 ~ 236), 13/1000 (diâmetro 60 ~ 268), espessura do poste: 3 ~ 4 mm 7 vezes ferramenta cônica de tipo de formação Apto para postes cônicos tcomprimento total do molde 16medidores, tipo de secção,     com4 Suporte de ferramenta cônico para cima em ambos os lados suporte para cima, 6,5 m, para o lado grande da ferramenta para cima       Opção5 Tipo de empurrão Sistema de descarga lateral do poste leve   Opção6 Função de diagnóstico remoto. TO fornecedor de máquinas pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.   Opção7 Sistema de curvatura automática do poste de luz Incluindo: A.Carrinho de retenção de chapas de aço B. Não.Guindaste de carga C. Não.Rolhas laterais de chapas de aço e suportes D. Não.Sistema de alimentação de placas CNC E.Dispositivo de posição lateral F.Extensão do sistema de descarga lateral G.Sistema de descarga do lado do pólo e porta-carregadores   Opção8 Peças sobressalentes (para 400 modelo de tonelada)       Desempenho principal- Não. Y1- Não.Eixo Y2 ---- Duas escalas lineares instaladas em ambos os lados da ram para controlar os cilindros. O quadro deA máquina é composta por tanque, mesa de trabalho, carcaças esquerda e direita e ram. Por isso, tem alta resistência e boa rigidez. Princípio de trabalho de sincronização O travão de pressão Adotar válvula proporcional elétrica-hidráulica para assegurar a sincronização de ambos os cilindros.A válvula proporcional é fabricada pela empresa BOSCH-Rexroth com desempenho muito bom, tais como pequeno atrito entre pares de ação mecânica, um amplificador eletrónico fino e um ímã eléctrico com uma força de controlo elevada e uma acção contínua.Existem dois displayers raster em ambos os lados da máquina para obter sinal da posição de ram continuamente e alimentar de volta o sinal para o sistema de controle, então o sistema de controlo irá controlar válvula elétrico-hidráulico para fazer dois cilindros sincronização em uma máquina. Outro Uma vez que os visores de raster são instalados em placas de C, e não em placas de caixa diretamente, a deflexão de ram e quadro durante o trabalho não afetará sua precisão de medição e controle Cerca de duas unidades de sincronização do princípio de trabalho: Se precisar de duas unidades trabalhando juntas, basta girar o interruptor para a posição de sincronização no painel de controle da unidade principal.Ambos os sinais de posição da unidade serão enviados para o sistema de controlo CNC (sistema Delem), e o sinal de saída do sistema CNC será enviado para a válvula proporcional e válvula de pré-enchimento.pressão velocidade e velocidade de retorno para manter as duas unidades Sincronização com alta precisão Através do computador- Não.O computador tem várias linguagens de serviço, calcula e ajusta a força de dobra automaticamente.ponto de mudança de velocidadeOs traços (Y1, Y2) do carvalho podem fazer uma pequena inclinação para satisfazer as exigências especiais do utilizador. Equipado com um bom sistema de orientação, sistema de medição de posição e sistema de equilíbrio hidráulico para atender aos requisitos do trabalho de comprimento completo e do trabalho excêntrico. A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para garantir a precisão da peça de trabalho A superfície do cilindro tem bom desgaste e tratamento térmico, por isso tem boa lubrificação e longa vida útil     Frente da máquina           Sid da máquina           SSistema de descarga id

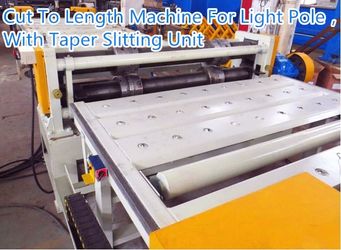

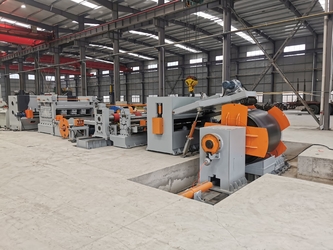

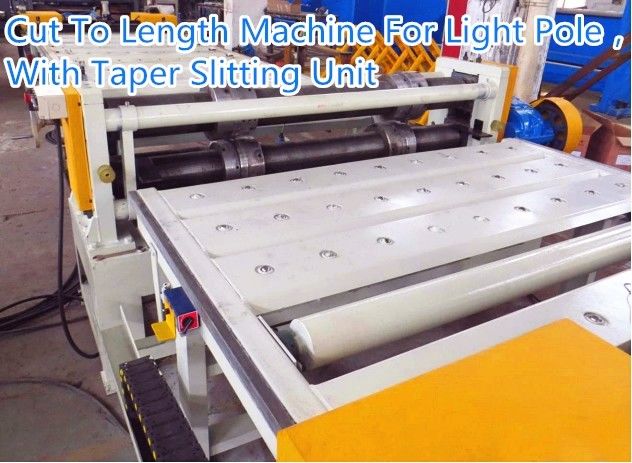

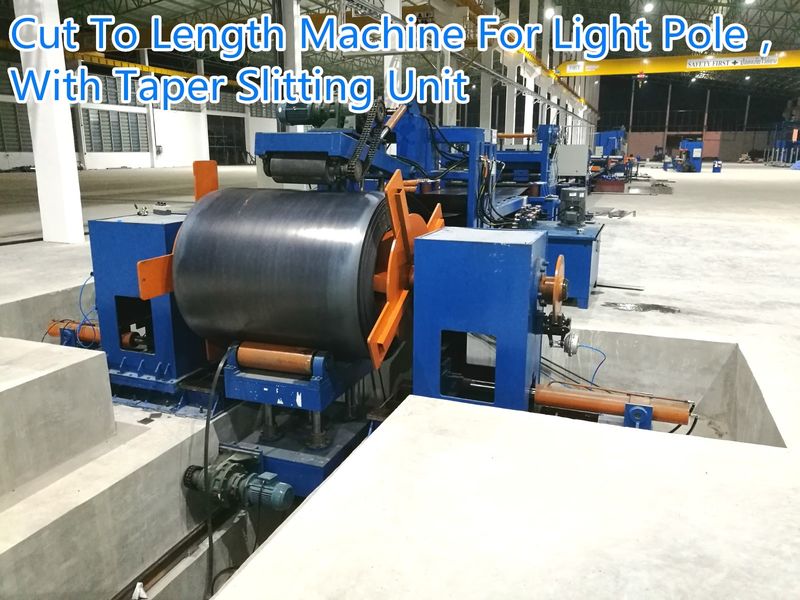

Corte na linha do comprimento para o poste leve, modelo: CTL6x1600   Recursos proprietários: 1.DeEnrolamento, nivelamento, corte de comprimento, UNLoAding e empilhamentosobreuma linha. 2.Tipo automático, controle de comprimento da folha, controle CNC, controle da quantidade de folha, controle CNC, descarregamento automático e sistema de empilhamento automático. 3.A velocidade de produção é rápida. 4.O operador deve ser relaxado e minimizar o contato com a placa de aço, que é segura para o pessoal. Após o corte cruzado, as placas são automaticamente empilhadas sem a necessidade de classificar. Várias placas (como 30) podem ser levantadas diretamente nas máquinas de processo subsequentes, garantindo a segurança e economizando tempo. Com 4 nivelamento de leito 专有特点 开卷 ， 校平 ， 长度切断 ， 落料 ， 堆垛在一条生产线上。 全自动型 ， 板料长度数控 ， 板料数量数控 ， 自动下料和自动堆垛系统。 生产速度快 操作人员 ， 轻松 ， 最大限度降低接触钢板 ， 对人员安全。 横切后板料自动堆垛 ， 无需整理 ， 可以直接把多块板料 （如 30 块）） 吊运到后续工序机器上， 安全 ， 节约时间。 四重式校平机   Parâmetro técnico Espessura do material: aço suave laminado a quente材质: 热轧普通钢板 材质Q235， 厚度Max:6MM, min:2.5mm, força de escoamento: 235mpa, Largura máxima da placa de aço:1600mm最大板宽 Peso da bobina de aço: máximo 30 toneladas最大卷重 Diâmetro interno da bobina de aço ： φ508mm-760mm钢卷内径 Velocidade de nivelamento:ajustável,5-15m/min校平速度 ， 可调 Número de rolos de nivelamento: 13 校平辊数量 Diâmetro dos rolos de nivelamento: 132mm校平辊辊径 Distância do rolo de nivelamento: 143mm校平辊间距 Rolo de nivelamento Material: 40cr校平辊材质 Dduade de rolo de nivelamento: HRC55校平辊热处理硬度 Faixa de comprimento para escala: 2000 ～ 14000mm de acordo com os requisitos剪切长度范围 ， 可定制 Tolerância ao comprimento de corte： Menos ± 5 mm (base na placa de 8m de comprimento)长度公差 Principal Power Motor Power:37KW校平电机功率 Capacidade da máquina de cisalhamento:6mmx2000mm 剪板机 Quantidade do operador: 1 ~ 2所需操作人员 Área de largura para a máquina: Sobre6.7mx33m整机占地面积   Detalhe do dispositivo   1. Carro de Carga de Bobina de Aço Dolly Car:液压上料小车 Para cima e para baixo: hidráulico升降液压 Movimento horizontal: motorizado水平电动   2. Descontador de guarda-chuva de cabeça dupla hidráulica:液压对顶式开卷机：   Incluindo ： unidade esquerda e direita, Aberto e fechado: hidráulico O par de estrutura de desenrolar acionada pelo cilindro de óleo pode manter o material da bobina. Estrutura: Corpo da máquina, base deslizante, eixo principal, bandeja de carga de cone, cilindro em movimento. Função principal: bobina de aço fixo para realizar descompactação passiva. Equipado com um conjunto de dispositivo de freio manual, que pode ser ajustado de acordo com a tensão da bobina. O curso lateral é concluído pelo cilindro de óleo em movimento duplo e verso. Os dois cilindros no centro podem ser deslocados para a esquerda e para a direita ao mesmo tempo, ajustando a largura da bobina. 包括: 左右单元 ， ， 打开和关闭: 液压 由油缸带动的一对开卷架 ， 可固定卷材。 结构 ： 机体 ， 滑动基座 ， 主轴 ， 锥形装料架 ， 移动油缸。 主要功能 ： 固定钢卷 ， 实现被动开卷。 配备了一套手动制动装置 ， 可以根据线圈张力进行调节。 横向行程由双面移动油缸完成。 中心处的两个油缸可以根据不同卷料的宽度切换左右移动。   3.Pressionamento hidráulico e orientador, dispositivo de cabeça de pá hidráulica, dispositivo de beliscão 液压铲头引头机构 Usado para limpar a lã do material da bobina para a tração. O levantamento hidráulico e a prensagem hidráulica podem impedir que o material do rolo afrouxe e trabalhe com a cabeça de decapagem para guiar o material no rolo de tração. A tração de potência puxa o material da folha através de dois rolos de NIP e o rolo superior do NIP é hidraulicamente levantado e abaixado. Estrutura: estrutura de chumbo, rolo de cabeceira, roda dentada de chumbo, corrente, cilindro de elevação, placa de suporte da cabeça da pá, painel telescópico, cilindro de acionamento. Principais funções: desgaste auxiliar, o rolo de chumbo é acionado por um motor. Ajude o decomínio para guiar a cabeça da placa para a placa de pá. Em seguida, é levado ao rolo de alimentação, a placa da pá pode ser levantada e abaixada e retraída para frente e para trás. Durante a operação normal, este dispositivo não ingressará no processo de produção. Estrutura de alimentação de pitada: é composta de base da máquina, arco, eixo de alimentação deslizante, motor de acionamento e pressione o cilindro. Função principal: envie a folha para o equipamento traseiro e a transmissão adota o redutor e a embreagem do ciclóide do motor. Após a conclusão da pitada e o material da folha entra no hospedeiro de nivelamento, a embreagem é desengatada, o rolo superior é levantado hidraulicamente e o rolo inferior é acionado pelo material da folha para girar passivamente.   4.Tabilização de trabalho do meio do rolamento médio:中间辊道 Este dispositivo é usado para suportar a placa.   5. Dispositivo de orientação导引装置 É composto de estrutura da guilda, placa de plano móvel, dispositivo de ajuste orientador, roda magra vertical. 它由导向架 ， 活动平板 ， 导向调节装置 ， 垂直倾斜轮组成。   6. Unidade de nível de nível:四重式校平机 Quatro unidades de nivelamento do tipo de leito, melhor resultado de nivelamento, estresse de liberação Este é o equipamento principal dessa linha que se dividiu na parte do poder e na parte do host. A peça de potência é composta de suporte de energia, desacelerador, motor ajustável de velocidade, gabinete elétrico (motorista do motor), acoplamento, caixa de distribuição de energia, roda de alça, alça, junta universal e freio, etc. A parte do host é composta de suporte inferior, estrutura, suporte de eixo, suporte de eixo deslizante, rolo de nivelamento, estrutura de suporte superior, suporte de roda de suporte para cima e para baixo, roda de suporte, levantamento elétrico e dispositivo de prensagem, acompanhamento de 2 PCs de pressionamento do motor, bomba de lubrificação manual. Característica desta máquina: Ele adotou o caso de distribuição de energia, cada rolo de nivelamento está conectado ao acoplamento cruzado universal, o rolo de nivelamento para cima e para baixo é ativo, a velocidade linear é a consistência; portanto, os atritos entre a superfície do rolo e a placa diminuirão, o que pode solicitar a eficiência do nivelamento. Existem dois conjuntos de rolamentos de rolos em ambos os lados do eixo nivelador, um conjunto de rolamentos de empurrar do plano usado para diminuir os atritos e impedir a biblioteca axial, o que pode levar a eficiência.   Três grupos de roda de suporte são instalados na máquina, que podem ajustar as laterais de frente e para baixo. Ele costumava suportar o rolo principal e aumentar a dureza do rolo e a eficiência pronta para o nivelamento. O rolamento na roda de suporte é selado, o que pode impedir que a escória de óxido entre no rolamento. A máquina é adotada engrenagem de minhocas e haste de minhoca, grande torção ao ajustar a desaceleração bipolar e prensagem, poder de prensagem pesada, ela pode ajustar individualmente e de síncrona para levantar e pressionar e definir o micro-ajuste manual. O rolo de nivelamento é a extinção de indução de frequência média, o nível mais profundo, o que pode evitar queimar o rolamento quando a falta de óleo e mais tempo a vida útil da máquina. O nivelamento da máquina hospedeira é adotada suprimento de óleo centralizado, que pode operar facilmente. O motor é o motor ajustável da velocidade. 主要特点 ， 3 对支承辊 ， 调节范围大 由机架部分、工作辊部分、升降部分和主传动部分组成。 机架部分 ， 采用铁板焊接结构 ， 工作辊部分、升降部分与机架部分有机结合在一起。 工作辊部分由校平辊和3 对支承辊组成。 校平辊采用辊列不平行式 ， 上排辊能够升降运动且能够相对于下辊倾斜 ， 分别调整入口、出口的开口大小 ， 达到理想的校平效果。校平辊材质采用表面淬硬。   升降部分的作用主要是提升上排校平辊 ， 调整校平辊之间的压下量。本机电机通过减速机、蜗轮蜗杆传动丝杠丝母达到升降上排辊的目的。上排工作辊安装在活动梁上 ， 活动梁由四个丝杆进行提升。由两端升降电机实现入、出口不同开口尺寸的调整。 主传动部分由变频交流电机通过减速机传动校平辊。 在校平机的出料一侧 ， 装有独立的 ， 编码器气动压力测量装置 ， 旋转编码器对送料定尺剪切的尺寸进行检测并通过电气系统进行定尺控制。 校平机前面 ， 装有对中装置 ， 可以调节。   7. Máquina de cisalhamento:剪板机 A máquina de cisalhamento é um dispositivo para cortar a placa de aço nivelada na linha de produção. Estrutura e características da máquina Descrição: soldagem de placas de aço, alta resistência, boa rigidez, suporte de ferramenta hidráulico para cima e para baixo, movimento estável e rápido. A lâmina inferior possui um mecanismo de ajuste fino dianteiro e traseiro, a uniformidade do espaço da borda da faca é boa e a precisão da reta de corte é alta. O ajuste da lacuna é conveniente e rápido, os lados esquerdo e direito são sincronizados e o valor da escala é indicado. O material de pressão hidráulica é estável e suave, e a almofada do pé de pressão é feita de material de poliuretano, que não danifica a superfície da peça de trabalho.   Tabela de suporte: 辅助平台 Há um suporte por trás da máquina de cisalhamento. A tabela consiste em duas seções, e a seção próxima à máquina de cisalhamento pode ser levantada e abaixada para evitar colisões com o suporte da máquina -ferramenta de corte. O rolo é acionado por um motor elétrico e pode transportar o material da folha de corte para a frente. 剪板机后面有一个平台。该平台由两部分组成 ， 靠近剪切机的部分可以升降 ， 以避免钢板与剪板机刀片碰撞。该辊由电机驱动 ， 向前输送板料。   Dispositivo de alimentação: 送料装置 O dispositivo de alimentação com dois rolos dirigindo pelo motor pode alimentar a placa para a frente. 送料装置由电机驱动两个辊 ， 可向前输送钢板   10.PDescarregar e empilhamento tardio do sistema automático自动下料和自动堆垛系统 Láé uma tabela de suporte comtrês pneumáticosempurrador. Depois que a placa de aço for transportada para a mesa de descarga pelo dispositivo de alimentação, os dispositivos de empurrar começarão a classificar as placas juntas. 有一个带有三个气动推进的支撑平台。一旦钢板通过送料装置运输到下料平台 ， 推送装置将开始将钢板分别堆垛。   11. Sistema elétrico:电控系统 Tabela de controle central.   12.Sistema Hidráulico:液压系统 Central hidráulica Incluindo ： Estação hidráulica, válvulas, tanque de óleo, articulação, tubo macio, tubo duro e assim por diante.   Opção 1 ： itens 8 ，9 ，10 = sistema de empilhamento automático     Opção 2 ： Sistema de Rebobinagem de Bobina de Aço       13.Fotos semelhantes:类似机器照片                 Quatro unidades de nivelamento do tipo de leito, melhor resultado de nivelamento, estresse de liberação 四重式校平机         PDescarregar e empilhamento tardio do sistema automático 自动下料 ， 堆垛系统

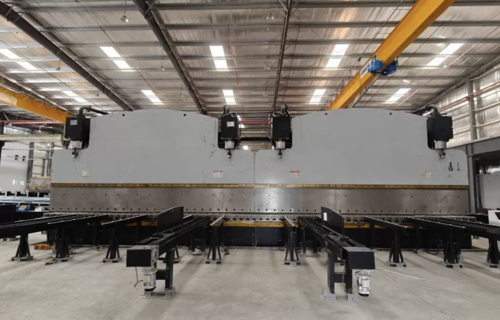

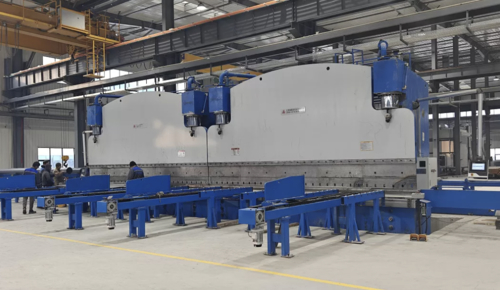

Freio de pressão hidráulico CNC TANDEM MODELO: 2-WE67K-1200/7000 Aplicação: fabricação de monopólio, torre tubular de transmissão e mastro alto Características técnicas 1 Tipo Máquina multi-tandem Hidráulica CNC eléctro-hidráulica sincronizada 2 Força de trabalho 2X1200 toneladas 3 Comprimento da tabela 2X7000 mm 4 distância entre quadros 5600 mm 5 Profundidade da garganta 1600 mm 6 Altura aberta 1550 mm 7 Infarto 450 mm   8 Trabalho Velocidade Descarregar 70 mm/s Trabalho 7 mm/s Retorno 65 mm/s 9 Motor principal 2x2x45Kw 10 Sistema CNC Tipo: DELEM DA53T Delem Co., Países Baixos 2 (Y1,Y2)+sistema de coroação de mesa 11 Ferramenta Veja a página seguinte. TabelacomMecha)sistema de coroação nical 12 Selo nas garrafas Tipo SKF ou tipo NOK 13 Componentes hidráulicos BOSCH-Rexroth, Alemanha 14 Bomba hidráulica SUNNY (HYTEK)Estados UnidosMarca fabricada na China 15 Sensor de visualização de raster linear FAGAR, ESPANHA 16 Principais elementos elétricos do gabinete Schneider, FrançaMarca 17 peso ( 2x14)0000 kg) 18 Dimensão do perfil (mm) LxWxH 2-7200x4600x6800 Com sistema de alimentação dianteiro e traseiro, largura: 8800 19 Embalagem: A máquina deve ser desmontada durante o transporte. Detalhes das ferramentas de travagem Um suporte de ferramentas instalado, espessura é de 40 mm adequado para poste de mastro alto e monopólio   Inclui:Uma ferramenta de montagem, para mastro alto e monopólio   Inclui: matriz de fundo ajustável   Opção1 Sistema de descarga lateral do tipo de empurrão Tipo de carga pesada Opção2 Função de diagnóstico remoto. TO fornecedor de máquinas pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.   Opção3 Sistema de alimentação motorizado dianteiro e traseiro, para postes de grande espessura.Total8unidades, incluindo 4 unidades para a frente e 4 unidades para a traseira. Todos os motores de alimentação são controlados separadamente com contador elétrico e botão de pressão, todos estes têm duas velocidades, rápido e lento.Velocidade lenta para a posição final da placa para dobrar. OO seu projeto é um sistema de cadeia, a vantagem é que nunca fica preso e estável. Opção4 Peças sobressalentes para1200ton pressão do travão     Peças sobressalentes para máquinas   - Não, não. Partes Quantidade 1 M16 Fecho de olho 吊环螺丝 2 imagem 2 M30 Fecho de olhopara cilindros吊环 2 imagem 3 Grande grilhão para instalação 2 imagem 4 Chave hex.um especial para ligação cilindro-ram大T型22内六角?? 手 ((M30), para ligação de óleo e esguicho 1 imagem 5 55 espingarda feita por si mesmo 外六角自制?? 手 1 imagem 6 Gordura,黄油 1 embalagem 7 Fixação do cabo 扎带 30 pic 8 Chave hexadecimal de 24 mm 发黑内六角?? 手 1 imagem 9 Esferas de pernasParafusos de fixação à terra 1 conjunto   ⅡDesempenho principal- Não. 1 O quadro da máquina é composto por tanque, mesa de trabalho, caixa esquerda e direita e carrinho. Tem alta resistência e boa rigidez. Também é preciso vibração para eliminar o estresse. 2 Sincronização do princípio de funcionamento das duas máquinas- Não.Adopção de sistemas eléctrico-hidráulico A válvula proporcional é fabricada pela empresa BOSCH com um desempenho muito bom, como um pequeno atrito entre os pares de ação mecânica,um amplificador eletrônico fino e um ímã elétrico com força de controlo elevada e acção contínua,Existem dois visores raster em ambos os lados da máquina para inspecionar a posição da ram continuamente e alimentar de volta o sinal para o sistema de controlo,Então o sistema de controle irá controlar válvula elétrico-hidráulico para fazer dois cilindros sincronização em uma máquinaDado que os visores de raster são instalados em placas C, e não diretamente nas placas de carcaça, a deflexão da ram e do quadro durante o trabalho não afetará a sua precisão de medição e controlo.Quando duas máquinas trabalham juntas, o potencialómetro diferencial instalado entre duas máquinas irá transferir o sinal de sincronização mecânico para um sinal eletrónico e retransmitir para a placa de sincronização e sistema de controlo.O sinal será amplificado por um amplificador BOSCH para controlar a sincronização de ambas as máquinas, controlando a válvula proporcional elétrico-hidráulicoAssim, a sincronização de duas máquinas é alcançada com alta precisão. 3 Através do computador- Não.O computador tem várias linguagens de serviço, calcula e ajusta a força de dobra automaticamente.ponto de mudança de velocidadeOs traços (Y1, Y2) do carvalho podem fazer uma pequena inclinação para satisfazer as exigências especiais do utilizador. 4 Equipado com um bom sistema de orientação, sistema de medição da posição e sistema de balanço hidráulico para satisfazer os requisitos do trabalho de comprimento completo e trabalho excêntrico. 5 A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para assegurar a precisão da peça de trabalho. 6 A superfície do cilindro tem bom desgaste e tratamento térmico, por isso tem boa lubrificação e longa vida útil.



Completamente 13m linha de pólo de luz incluem 2-WE67K-1200-6500 freio de pressão tándem na Índia ((KP engenharia verde)

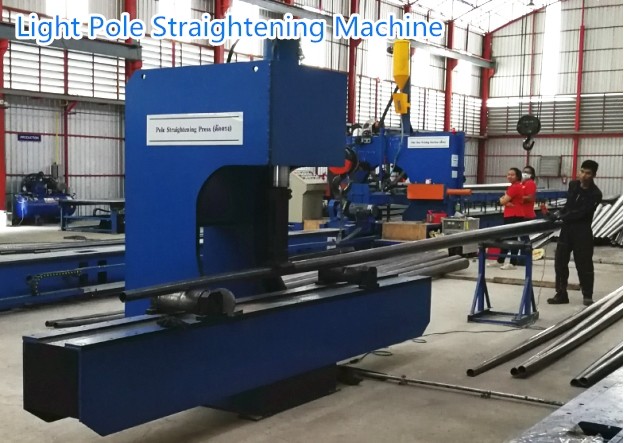

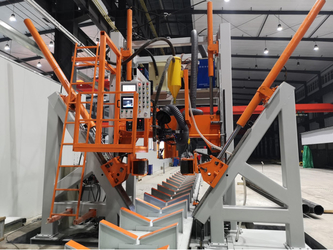

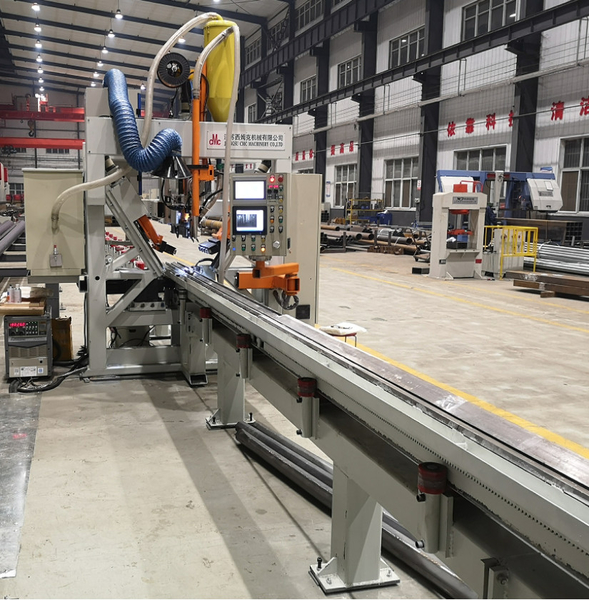

Freno de pressão hidráulico CNC Tandem, modelo:2-WE67K-650/6500 Máquina de soldadura CNC com fecho de poste, Modelo: HM2200/13000 Máquina de montagem e endireitação de mastros altos, modelo: HJZ-2100 Máquina de soldar por plasma de tipo "Gantry"

Completamente 14M linha de pólo de luz na Tailândia (Saengsuriya Industry)
