Detalhes do produto:
|
Destacar: | Máquina de corte da guilhotina hidráulica,máquina de corte da chapa metálica |
---|
Especificação:
Não | Nome | Valor | Unidade | Observações | |
1 | Espessura de corte | 20 | milímetro | ||
2 | Largura de corte | 600 | milímetro | ||
3 | Ângulo de corte | 3° | |||
4 | Distância entre colunas verticais | 1115 | milímetro | ||
5 | Comprimento da lâmina | 700 | milímetro | ||
6 | Altura da tabela de funcionamento | 800 | milímetro | ||
7 | Motor principal | Tipo | Y180L-4 | ||
Poder | 22 | quilowatt | |||
Velocidade | 1470 | r/min | |||
8 | Bomba de atuador axial | Tipo | IGP5-H063 | ||
Poder | 63 | L/MIN | |||
9 |
Dimensão
|
L | 1400 | milímetro | |
W | 1500 | milímetro | |||
H | 2000 | milímetro |
Esta máquina é usada para o corte das placas de aço com espessura de 0.3-20mm e a largura de 600mm.
A força das placas a ser tosquiados deve ser 450N/mm2, se as placas da outra força são ser tosquiados, a espessura delas deve ser ajustada.

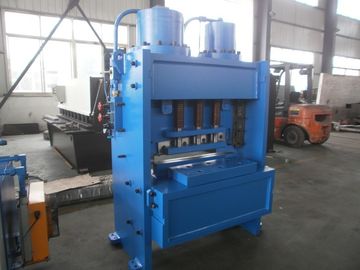

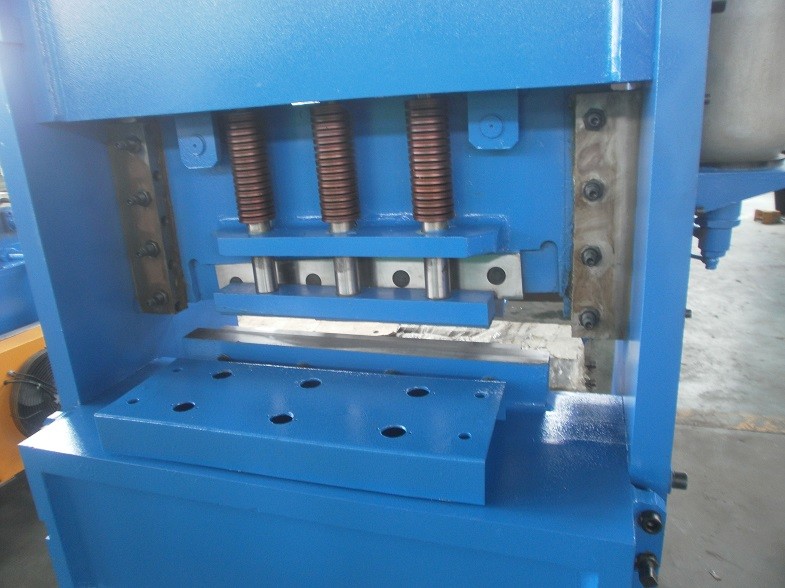

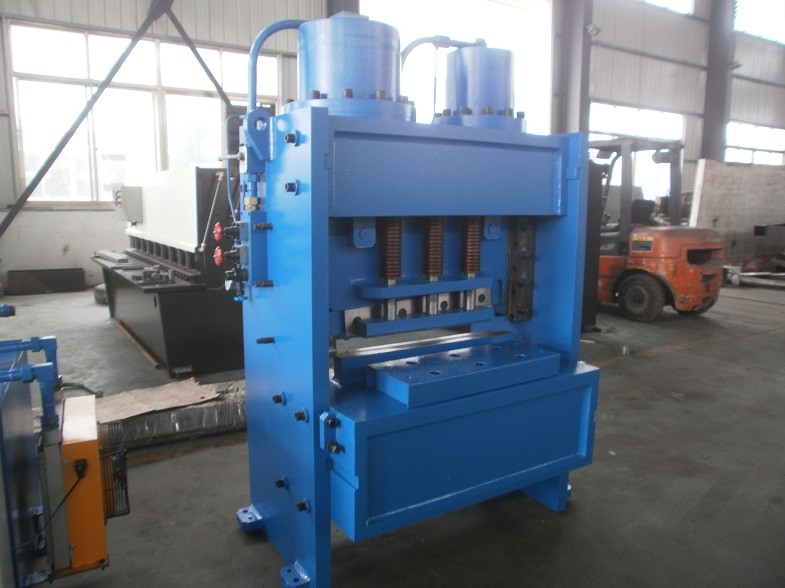

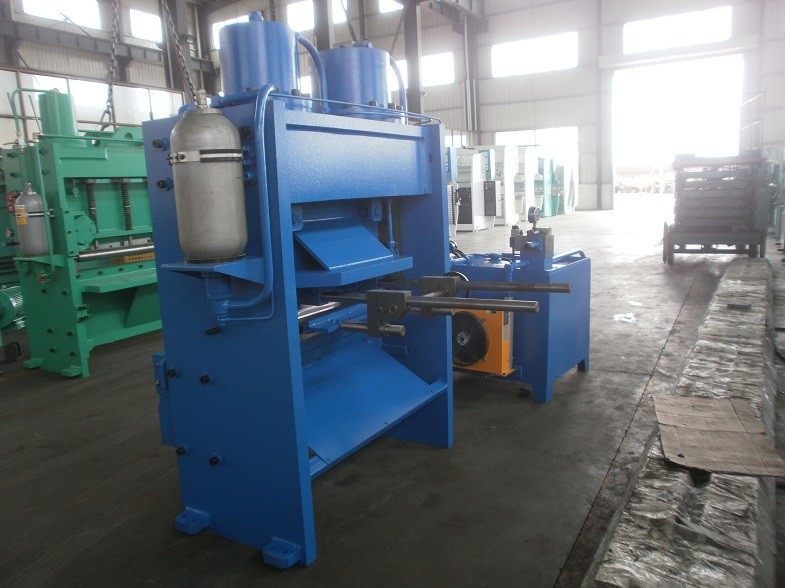

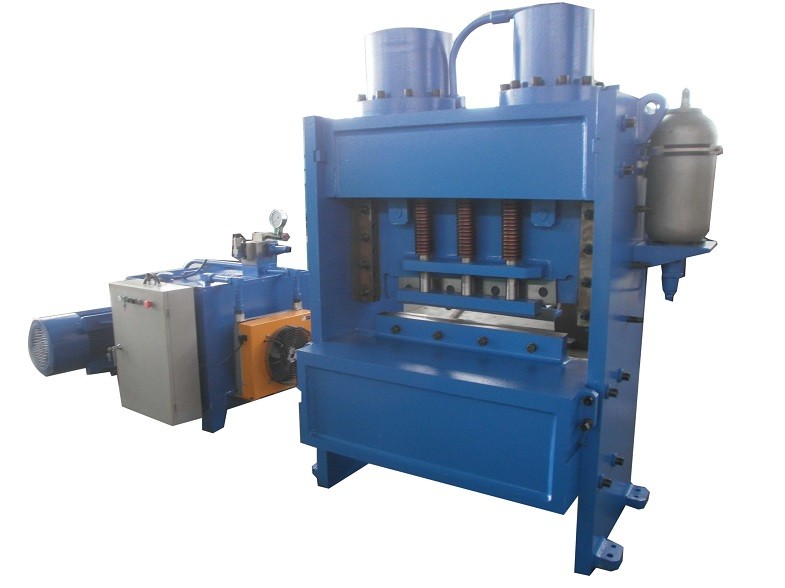

Esta máquina é da construção de aço soldada, condução hidráulica. O curso do retorno é terminado pelo acumulador. A máquina for da boas uniformidade e segurança quando no uso. E não ocupa muito espaço e é do baixo peso e da boa rigidez. O afastamento da lâmina pode ser ajustado rapidamente e simplesmente. O curso do feixe superior da lâmina pode ser ajustado livremente, que melhora a eficiência ao cortar placas estreitas. A máquina é equipada com a barreira infravermelha da proteção do sensor para assegurar a segurança.
Sistema de condução de Hydraulicc:
O sistema hidráulico (figure1) é composto da bomba de atuador IGP5-H063 axial 2, valve4 combinado. O sistema inteiro é arranjado razoavelmente.
O óleo necessário da pressão é produzido pela bomba de atuador 40MCY14-1B axial. A pressão máxima do trabalho do sistema é 25Mpa. O curso do retorno do feixe superior da lâmina é terminado pelo acumulador, e a pressão é sobre o princípio de funcionamento 8Mpa.The de sistema hidráulico (veja figura 1) é: O óleo gerado pela bomba de óleo, através das tubulações, incorpora cada cilindro do óleo (o óleo principal cylinder8, mantém cylinder9) e valves4 combinado. Após ter entrado na válvula combinada, o óleo é dividido na rota principal da rota do óleo e do óleo do controle. O óleo da rota do óleo do controle, através do furo do regulador de pressão, entrará na válvula direcional magnética que está na posição aberta normal e irá para trás ao tanque de óleo. Nenhuma pressão é formada na rota principal do óleo. Devido ao furo do regulador de pressão, determinada diferença da pressão é formada entre sua parte dianteira e a parte traseira, que abre a válvula cônica, e o óleo atravessarão para trás ao cilindro do retorno do óleo, o furo do retorno do óleo. Nenhuma pressão é formada na rota principal do óleo. E a máquina não tomará nenhuma ação. Quando a válvula direcional eletromagnética é ligada, o óleo do controle entrará na válvula de escape através da válvula direcional magnética. A válvula de excesso é fechada sob a pressão do grupo, assim que a pressão da rota do óleo aumentará gradualmente. E neste processo, a parte superior ofereceu o feixe descansará para abaixar, somente depois que o cilindro do óleo supera a força de apoio para o retorno. Neste tempo o cilindro manter e o feixe superior da lâmina são permitidos de atuar por sua vez. O feixe superior da lâmina move-se para o ponto morto inferior e provocará o interruptor de limite para atuar, a válvula direcional magnética restaurará após a colocação em movimento fora. A rota inteira do óleo é retornos superiores descarregados do feixe da lâmina de .the devido ao acumulador.
