Máquina de corte de comprimento de pólo leve Q235A Cortar e cortar em linha de comprimento

Cortar em linha de comprimento para pólo de luz Modelo CTLA8x1800

(Tipos totalmente automáticos, nivelamento de 4 camadas)

Parâmetro técnico

• Espessura do material: 3 mm-8 mm para o aço mole laminado a quente Q235A (Q345=6 mm),
• Largura do material: 800-1800 mm
• Peso da bobina de aço: Máximo 30 toneladas
• Diâmetro interno da bobina de aço:Φ508mm-Φ760mm
• Velocidade de nivelamento:5-15 m/min
• Número de rolos de nivelamento: 13
• Diâmetro dos rolos de nivelamento: 144 mm
• Distância do rolo de nivelamento: 150 mm
• Material do rolo de nivelamento: GCr15
• Dureza do rolo de nivelamento: HRC55-58
• Dispositivo de rolamento de suporte: 3 unidades
• Diâmetro do rolo de suporte: 150 mm
• Intervalo de comprimento para escala:2000-12000 mm de acordo com os requisitos
• Tolerância de comprimento de corte: ± 15 mm (baseada numa placa de 8 m de comprimento)
• Potência do motor de nivelamento principal: 45 kW, 960 RPM
• Capacidade da máquina de aparar: 8 mmx2500 mm
• Ângulo de rotação da máquina de cortar: Máximo 1,5 graus.
• Dupla borda e cônica Velocidade de corte 15 m/min.
• Potência do motor principal para corte 11kw
• Velocidade de movimento do Dolly: 15 m/min, ajustável
• Material da lâmina de corte: H13k
• Diâmetro da lâmina de corte: 310 mm
• Diâmetro do rolo de pinçagem: 310 mm
• Largura interna máxima da unidade de corte duplo: 1800 mm
• Largura interna máxima da unidade de corte cônica: 2400 mm
• largura da área da máquina:cerca de 7000 mm

Características de propriedade:

Tipo totalmente automático, se tiver a largura certa para o poste, comprimento controlado por CNC, corte cônico com automação, sistema automático de descarga e empilhamento de placas cônicas.

Com duas lâminas tipo duplo raspador borda de corte unidade e unidade de corte cônica.

(Nota: sistema de empilhamento automático para placas inferiores a 6 mm, placas de postes leves)

Aplicação:

É para material de pólo leve descolar, nivelar, cortar, raspar corte de borda e corte cônico processo, para obter um lado pequena largura, um lado grande largura placa de aço.

Detalhe do dispositivo

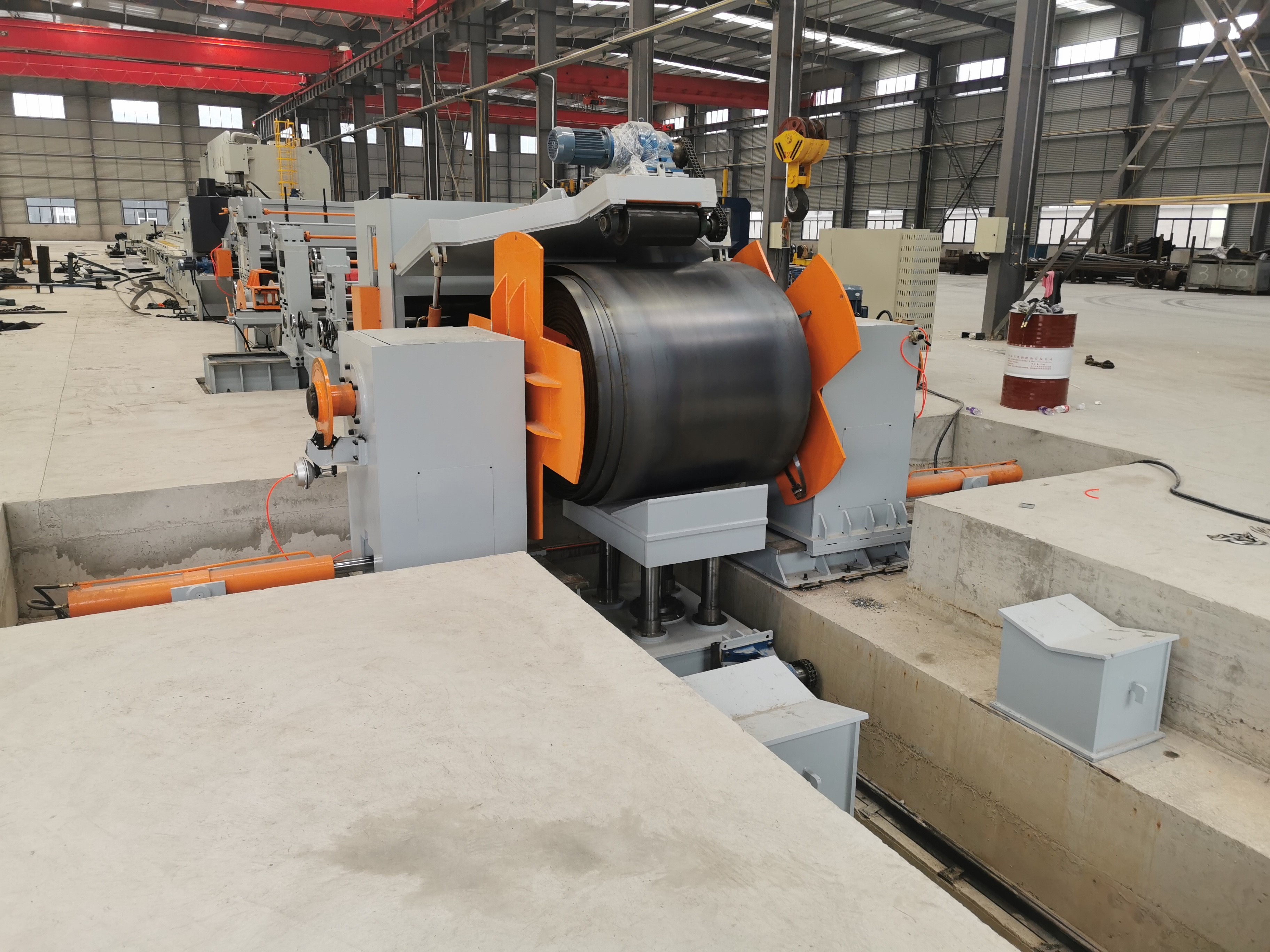

1Carrinha de carregamento de bobina de aço.

Para cima e para baixo: hidráulico

Movimento horizontal: motorizado

2. Descolador hidráulico tipo guarda-chuva de cabeça dupla:

Incluindo:unidade esquerda e direita,

com travões que dão tensão de rotação ao eixo.

Abrir e fechar: hidráulico

3- Prensagem e orientação hidráulica, dispositivo hidráulico de cabeça de pá, dispositivo de pinçagem

É constituído por um quadro, um dispositivo hidráulico de prensagem e orientação, um dispositivo hidráulico de cabeça de pá, um rolo de pinçagem e um sistema de motor de condução, etc.

• Dispositivo hidráulico de prensagem e orientação:

Este é constituído por um braço hidráulico de prensagem e orientação, uma roda de prensagem e orientação, uma caixa de engrenagens, um motor, etc.

• Dispositivo de cabeça de pá hidráulica:

Este é composto por um dispositivo de contração de placa de pá hidráulica, uma placa de expansão, um dispositivo hidráulico, etc.

• Dispositivo de pinça hidráulica

É constituído por um slide, 2 rolos de pinça, dispositivo de pinça hidráulico, quadro, etc.

• Parte de potência do dispositivo de pinça hidráulica

Este é composto por motor AC, caixa de engrenagens, um grupo de fuso e conecta, suporte de rolamento, uma junção universal, etc.

4Tabela de trabalho de rolagem central

5Dispositivo de orientação

É composto de estrutura de guilda, placa de plano móvel, dispositivo de ajuste de orientação, roda de inclinação vertical.

6. Unidade de nivelamento: ((tipo de quatro camadas)

Este é o equipamento principal desta linha que se divide em parte de potência e parte de hospedeiro.

A parte de potência é composta de suporte de energia, desacelerador, motor ajustável de velocidade AC, gabinete elétrico AC ((driver de motor de frequência AC), acoplamento, caixa de distribuição de energia, roda de correia, correia,Junção universal e travão YWZ, etc.

A parte anfitriã é constituída por um suporte inferior, um quadro, um suporte inferior do eixo, um suporte do eixo deslizante, um rolo de nivelamento, um quadro de suporte superior, um suporte de roda para cima e para baixo, uma roda de suporte,Dispositivo elétrico de elevação e prensagem, acompanhados de 2 peças de motor de prensagem, bomba de lubrificação manual.

Características desta máquina:

Ele adotou caso de distribuição de energia, cada rolo nivelamento são conectados com acoplamento cruzado universal, para cima e para baixo rolo nivelamento são ambos ativos, velocidade linear é consistência,Assim, os atritos entre a superfície do rolo e a placa diminuirão, o que poderia levar à eficiência do nivelamento.

Existem dois conjuntos de rolamentos em ambos os lados do eixo de nivelamento, um conjunto de rolamentos de empurrão de plano usado para diminuir os atritos e evitar que o eixo se liberte, o que poderia aumentar a eficiência.

Dois grupos de rodas de apoio são instalados na máquina, que podem ajustar para cima e para baixo, para a frente e para trás.Usado para apoiar o rolo principal e aumentar a dureza do rolo e eficiência de nivelamento rápidoO rolamento da roda de suporte está selado, o que pode impedir a entrada de escórias de óxido no rolamento.

A máquina é adotar engrenagem de verme e vareta de verme, grande torção no ajuste bipolar desaceleração e prensagem, pressão pesada poder,pode ser ajustado individualmente e sincronicamente para levantar e pressionar para baixo, e configure o micro-ajuste manual.

O rolo de nivelação é o apagamento por indução de freqüência média, nível mais profundo, que poderia evitar queimar o rolamento quando faltasse óleo e poderia prolongar a vida útil da máquina.

A máquina de nivelação de hospedeiro é adotar fornecimento de óleo centralizado que poderia operar facilmente..O motor é um motor com regulagem de velocidade de corrente contínua,A utilização de uma placa central Eurotherm pode reduzir o tempo de elevação e travagem (um tempo de travagem dois terços mais curto do que o normal) e aumentar a eficiência de nivelamento..

7. Máquina de corte rotativa:

Incluindo:Cerradura hidráulica do feixe de balanço Q12Y-6*2000.

O cisalhamento pode ser girado 3 graus para ser adequado para o corte de placas de postes leves.

Após o corte, a placa será paralelo, desta forma reduz o desperdício de material e ser fácil para o próximo processo de fabricação de poste de luz

8- Mesa de apoio de longo de poste + carrinho, com dispositivo de automação:

Há uma rolha na frente da unidade de corte de borda dupla. É para controlar o corte da placa reta e retangular.Ao alterar a posição da rolha para controlar o tamanho da placa retangular..

O boneco com motorizado condução, ele pode mover-se para a posição certa na mesa de acordo com o comprimento da placa do poste.

O rolo de mesa com condução motorizada, quando o rolo é mergulhado por motor, a placa pode mover-se para a unidade de corte e não precisa empurrar a placa manualmente.Pode ser conduzido por motor e sistema de cadeia, também pode mover a placa manualmente para ajustar a placa.

Tanto na rolha como na unidade de corte da borda dianteira, há um dispositivo pneumático para parar a placa de empurrão para obter a dimensão correta da placa retangular.

9Dispositivo de elevação de placas.

Este dispositivo inclui dois cilindros pneumáticos, e pode ser movido para diferentes locais de acordo com o comprimento da placa.

Quando a placa atinge a frente da unidade de corte, a placa será parada, este dispositivo elevará a placa, de modo que o carrinho possa prender e mover a placa.

• Unidade de corte de duas pontas.

A máquina de corte de duas bordas baseia-se no princípio do corte por laminação para cortar a chapa de aço.

É para cortar a borda de raspagem da placa de aço laminada a quente para obter a largura exata para o poste de luz.

Incluindo: dois pares de rolos, motor, caixa de engrenagens, quatro pás

Para cima e para baixo, dois rolos de tipo parafuso, com dois pares de lâminas de corte.

Os rolos de tipo parafuso são fáceis de ajustar a lâmina de corte para qualquer posição para cortar qualquer tamanho de chapa.

11. Mesa de suporte de comprimento de pólo + carrinho, com dispositivo de automação:

Há uma rolha na frente da unidade de corte. É para controlar o grau de corte cônico.

A boneca com motorizada condução, pode mover-se para a posição correta na mesa de acordo com o comprimento da placa do poste e prender a placa para obter direção correta da placa de movimento.

O rolo de mesa com condução motorizada, quando o rolo é mergulhado por motor, a placa pode mover-se para a unidade de corte e não precisa empurrar a placa manualmente.Pode ser conduzido por motor e sistema de cadeia, também pode mover a placa manualmente para ajustar a placa.

Tanto na rolha como na unidade de corte cônica frontal, existem dispositivos pneumáticos para parar a placa de empurrão para obter o ângulo de corte cônico certo.

12Dispositivo de elevação de placas.

Este dispositivo inclui dois cilindros pneumáticos, e pode ser movido para diferentes locais de acordo com o comprimento da placa.

Quando a placa atinge a frente da unidade de corte, a placa será parada, este dispositivo elevará a placa, de modo que o carrinho possa prender e mover a placa.

13- Unidade de corte

A máquina de corte cônica baseia-se no princípio do corte por rolamento para cortar a chapa de aço e obter uma chapa de trapézio com certa taxa de corte cônico.

Incluindo: dois pares de rolos de pinça, motor, caixa de engrenagens, rolos de pinça para cima e para baixo, duas lâminas,

Para cima e para baixo, dois rolos tipo parafuso, com um par de lâminas de corte.

Os rolos de tipo parafuso são fáceis de ajustar a lâmina de corte para qualquer posição para cortar qualquer tamanho de chapa.

14Tabela de apoio de tipo esferográfica para chapa cônica acabada

15Sistema automático de descarga e empilhamento de placas cónicas

Há dois rolos pneumáticos de pinçagem. O rolão de pinçagem inferior é com direção motorizada, quando o rolão é mergulhado por motor, a placa cônica pode se mover para longe da unidade de corte.Quando a placa parou de se mover, o rolo para cima vai subir e dar o espaço para descarregar a placa.

Debaixo da mesa, estão 12 unidades de desembarque pneumático.

16Sistema elétrico:

Mesa de controlo central.

Para cortes de borda dupla e cortes cônicos, também o PLC, o inversor de motor de CA têm a característica de resposta rápida e boa atividade, que pode controlar efetivamente a velocidade de execução da rolha.

17 Sistema hidráulico:

Potência hidráulica 25L/min

Incluindo:estação hidráulica, válvulas, reservatório de óleo, juntas, tubos macios, tubos duros, etc.

18Sistema pneumático:

Para embreagem de carrinho e de mesa, dispositivo de elevação de placas, dispositivo de descarga de placas, etc.

19.Opção:

Unidade de nivelamento adicional após corte cônico.

Liberte a tensão da chapa de aço, e fácil para o próximo processo.

(esta unidade é adequada para placas de espessura inferior a 6 mm para postes de iluminação de rua)

20. Opção: Sistema off-line da placa

(Depois de a placa ter sido cortada ao comprimento, o sistema pode mover a placa para o lado da máquina.)
