Modelo de travão de prensagem hidráulica CNC TANDEM: 2-WE67K-400/7000

April 11, 2025

Freio de pressão hidráulico CNC TANDEM

Modelo: 2-WE67K-400/7000

Aplicação: fabricação de postes luminosos e mastros altos

Características técnicas
1	Tipo		MultI- Máquina Tandem Hidráulica CNC eléctrica - Sincronizador hidráulico
2	Força de trabalho		2X400 toneladas
3	Comprimento da tabela		2X7000 mm
4	distância entre quadros		5600 mm
5	Profundidade da garganta		950 mm
6	Altura aberta		970 mm
7	Infarto		320 mm
8	Trabalho Velocidade	Descarregar	60 mm/s
		Trabalho	7 mm/s
		Retorno	60 mm/s
9	Motor principal		2x30kw
10	Sistema CNC		Tipo: DELEM DA53T Delem Co., Países Baixos 2 (Y1,Y2)+sistema de coroação de mesa
11	Ferramenta		Veja a página seguinte. TabelacomMecha)sistema de coroação nical
12	Selo nas garrafas		Tipo NOK ou SKF
13	Componentes hidráulicos		BOSCH-Rexroth, Alemanha
14	Bomba hidráulica		SUNNY (HYTEK)Estados UnidosMarca fabricada na China
15	Sensor de visualização de raster linear		FAGAR, ESPANHA
16	Principais elementos elétricos do gabinete		Schneider,Francêse Marca
17	peso		2x50000 kg
18	Tamanho global ((mm) LxWxH		2x7200x2710x5696 Altura acima do piso: 4500 Comprimento total com sistema de descarga lateral: 17500 Largura total com suporte frontal:4040
19	Embalagem:		A máquina será desmontada durante o transporte.

Detalhes das ferramentas de travagem

Com 1	Um suporte de ferramentas, espessura de 18 mm, adequado para um poste de rua. L=14Metros
Opção 1	Uma ferramenta instalada, para um poste octogonal de rua, Min. 60 mm OD poste de luz octogonal de tipo cônico L=14Metros
Opção 2	Um conjunto de matrizes de fundo em V, para poste de rua octogonal e poste de mastro alto 150x150 14 metros
Opção3	Ferramenta de pólo cónico de dupla velocidade cônica Taxa de afundamento 11/1000 (diâmetro 60 ~ 236), 13/1000 (diâmetro 60 ~ 268), espessura do poste: 3 ~ 4 mm 7 vezes ferramenta cônica de tipo de formação Apto para postes cônicos tcomprimento total do molde 16medidores, tipo de secção,
com4	Suporte de ferramenta cônico para cima em ambos os lados suporte para cima, 6,5 m, para o lado grande da ferramenta para cima

Opção5	Tipo de empurrão Sistema de descarga lateral do poste leve
Opção6	Função de diagnóstico remoto. TO fornecedor de máquinas pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.
Opção7	Sistema de curvatura automática do poste de luz Incluindo: A.Carrinho de retenção de chapas de aço B. Não.Guindaste de carga C. Não.Rolhas laterais de chapas de aço e suportes D. Não.Sistema de alimentação de placas CNC E.Dispositivo de posição lateral F.Extensão do sistema de descarga lateral G.Sistema de descarga do lado do pólo e porta-carregadores
Opção8	Peças sobressalentes (para 400 modelo de tonelada)

Desempenho principal- Não.

Y1- Não.Eixo Y2 ---- Duas escalas lineares instaladas em ambos os lados da ram para controlar os cilindros.
O quadro deA máquina é composta por tanque, mesa de trabalho, carcaças esquerda e direita e ram.

Por isso, tem alta resistência e boa rigidez.

Princípio de trabalho de sincronização

O travão de pressão Adotar válvula proporcional elétrica-hidráulica para assegurar a sincronização de ambos os cilindros.A válvula proporcional é fabricada pela empresa BOSCH-Rexroth com desempenho muito bom, tais como pequeno atrito entre pares de ação mecânica, um amplificador eletrónico fino e um ímã eléctrico com uma força de controlo elevada e uma acção contínua.Existem dois displayers raster em ambos os lados da máquina para obter sinal da posição de ram continuamente e alimentar de volta o sinal para o sistema de controle, então o sistema de controlo irá controlar válvula elétrico-hidráulico para fazer dois cilindros sincronização em uma máquina.

Outro Uma vez que os visores de raster são instalados em placas de C, e não em placas de caixa diretamente, a deflexão de ram e quadro durante o trabalho não afetará sua precisão de medição e controle
Cerca de duas unidades de sincronização do princípio de trabalho:

Se precisar de duas unidades trabalhando juntas, basta girar o interruptor para a posição de sincronização no painel de controle da unidade principal.Ambos os sinais de posição da unidade serão enviados para o sistema de controlo CNC (sistema Delem), e o sinal de saída do sistema CNC será enviado para a válvula proporcional e válvula de pré-enchimento.pressão velocidade e velocidade de retorno para manter as duas unidades Sincronização com alta precisão

Através do computador- Não.O computador tem várias linguagens de serviço, calcula e ajusta a força de dobra automaticamente.ponto de mudança de velocidadeOs traços (Y1, Y2) do carvalho podem fazer uma pequena inclinação para satisfazer as exigências especiais do utilizador.
Equipado com um bom sistema de orientação, sistema de medição de posição e sistema de equilíbrio hidráulico para atender aos requisitos do trabalho de comprimento completo e do trabalho excêntrico.
A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para garantir a precisão da peça de trabalho
A superfície do cilindro tem bom desgaste e tratamento térmico, por isso tem boa lubrificação e longa vida útil

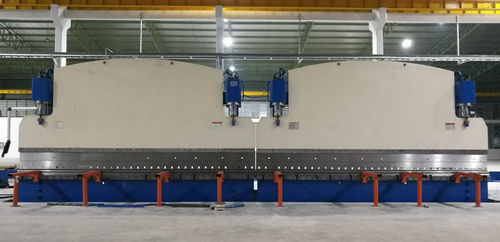

Frente da máquina

mais recente caso da empresa sobre Modelo de travão de prensagem hidráulica CNC TANDEM: 2-WE67K-400/7000 0

mais recente caso da empresa sobre Modelo de travão de prensagem hidráulica CNC TANDEM: 2-WE67K-400/7000 1

Sid da máquina

mais recente caso da empresa sobre Modelo de travão de prensagem hidráulica CNC TANDEM: 2-WE67K-400/7000 2

mais recente caso da empresa sobre Modelo de travão de prensagem hidráulica CNC TANDEM: 2-WE67K-400/7000 3

SSistema de descarga id
