Corte na linha do comprimento para o poste leve, modelo: CTL6x1600
Recursos proprietários:
1.DeEnrolamento, nivelamento, corte de comprimento, UNLoAding e empilhamentosobreuma linha.
2.Tipo automático, controle de comprimento da folha, controle CNC, controle da quantidade de folha, controle CNC, descarregamento automático e sistema de empilhamento automático.
3.A velocidade de produção é rápida.
4.O operador deve ser relaxado e minimizar o contato com a placa de aço, que é segura para o pessoal.
专有特点
Parâmetro técnico
材质Q235， 厚度Max:6MM, min:2.5mm, força de escoamento: 235mpa,
Detalhe do dispositivo
1. Carro de Carga de Bobina de Aço Dolly Car:液压上料小车
Para cima e para baixo: hidráulico升降液压
Movimento horizontal: motorizado水平电动

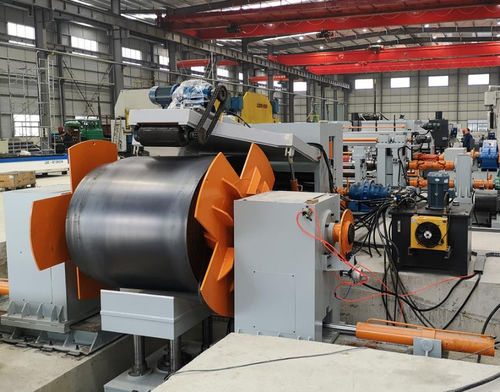

2. Descontador de guarda-chuva de cabeça dupla hidráulica:液压对顶式开卷机：
Incluindo ： unidade esquerda e direita,
Aberto e fechado: hidráulico
O par de estrutura de desenrolar acionada pelo cilindro de óleo pode manter o material da bobina.
Estrutura: Corpo da máquina, base deslizante, eixo principal, bandeja de carga de cone, cilindro em movimento.
Função principal: bobina de aço fixo para realizar descompactação passiva. Equipado com um conjunto de dispositivo de freio manual, que pode ser ajustado de acordo com a tensão da bobina. O curso lateral é concluído pelo cilindro de óleo em movimento duplo e verso. Os dois cilindros no centro podem ser deslocados para a esquerda e para a direita ao mesmo tempo, ajustando a largura da bobina.
包括: 左右单元 ， ，
打开和关闭: 液压
由油缸带动的一对开卷架 ， 可固定卷材。
结构 ： 机体 ， 滑动基座 ， 主轴 ， 锥形装料架 ， 移动油缸。
主要功能 ： 固定钢卷 ， 实现被动开卷。 配备了一套手动制动装置 ， 可以根据线圈张力进行调节。 横向行程由双面移动油缸完成。 中心处的两个油缸可以根据不同卷料的宽度切换左右移动。
3.Pressionamento hidráulico e orientador, dispositivo de cabeça de pá hidráulica, dispositivo de beliscão
液压铲头引头机构
Usado para limpar a lã do material da bobina para a tração. O levantamento hidráulico e a prensagem hidráulica podem impedir que o material do rolo afrouxe e trabalhe com a cabeça de decapagem para guiar o material no rolo de tração. A tração de potência puxa o material da folha através de dois rolos de NIP e o rolo superior do NIP é hidraulicamente levantado e abaixado.
Estrutura: estrutura de chumbo, rolo de cabeceira, roda dentada de chumbo, corrente, cilindro de elevação, placa de suporte da cabeça da pá, painel telescópico, cilindro de acionamento.
Principais funções: desgaste auxiliar, o rolo de chumbo é acionado por um motor. Ajude o decomínio para guiar a cabeça da placa para a placa de pá. Em seguida, é levado ao rolo de alimentação, a placa da pá pode ser levantada e abaixada e retraída para frente e para trás. Durante a operação normal, este dispositivo não ingressará no processo de produção.
Estrutura de alimentação de pitada: é composta de base da máquina, arco, eixo de alimentação deslizante, motor de acionamento e pressione o cilindro.
Função principal: envie a folha para o equipamento traseiro e a transmissão adota o redutor e a embreagem do ciclóide do motor. Após a conclusão da pitada e o material da folha entra no hospedeiro de nivelamento, a embreagem é desengatada, o rolo superior é levantado hidraulicamente e o rolo inferior é acionado pelo material da folha para girar passivamente.
4.Tabilização de trabalho do meio do rolamento médio:中间辊道
Este dispositivo é usado para suportar a placa.
5. Dispositivo de orientação导引装置
É composto de estrutura da guilda, placa de plano móvel, dispositivo de ajuste orientador, roda magra vertical.
它由导向架 ， 活动平板 ， 导向调节装置 ， 垂直倾斜轮组成。
6. Unidade de nível de nível:四重式校平机
Quatro unidades de nivelamento do tipo de leito, melhor resultado de nivelamento, estresse de liberação
Este é o equipamento principal dessa linha que se dividiu na parte do poder e na parte do host.
A peça de potência é composta de suporte de energia, desacelerador, motor ajustável de velocidade, gabinete elétrico (motorista do motor), acoplamento, caixa de distribuição de energia, roda de alça, alça, junta universal e freio, etc.
A parte do host é composta de suporte inferior, estrutura, suporte de eixo, suporte de eixo deslizante, rolo de nivelamento, estrutura de suporte superior, suporte de roda de suporte para cima e para baixo, roda de suporte, levantamento elétrico e dispositivo de prensagem, acompanhamento de 2 PCs de pressionamento do motor, bomba de lubrificação manual.
Característica desta máquina:
Ele adotou o caso de distribuição de energia, cada rolo de nivelamento está conectado ao acoplamento cruzado universal, o rolo de nivelamento para cima e para baixo é ativo, a velocidade linear é a consistência; portanto, os atritos entre a superfície do rolo e a placa diminuirão, o que pode solicitar a eficiência do nivelamento.
Existem dois conjuntos de rolamentos de rolos em ambos os lados do eixo nivelador, um conjunto de rolamentos de empurrar do plano usado para diminuir os atritos e impedir a biblioteca axial, o que pode levar a eficiência.
Três grupos de roda de suporte são instalados na máquina, que podem ajustar as laterais de frente e para baixo. Ele costumava suportar o rolo principal e aumentar a dureza do rolo e a eficiência pronta para o nivelamento. O rolamento na roda de suporte é selado, o que pode impedir que a escória de óxido entre no rolamento.
A máquina é adotada engrenagem de minhocas e haste de minhoca, grande torção ao ajustar a desaceleração bipolar e prensagem, poder de prensagem pesada, ela pode ajustar individualmente e de síncrona para levantar e pressionar e definir o micro-ajuste manual.
O rolo de nivelamento é a extinção de indução de frequência média, o nível mais profundo, o que pode evitar queimar o rolamento quando a falta de óleo e mais tempo a vida útil da máquina.
O nivelamento da máquina hospedeira é adotada suprimento de óleo centralizado, que pode operar facilmente. O motor é o motor ajustável da velocidade.
主要特点 ， 3 对支承辊 ， 调节范围大
由机架部分、工作辊部分、升降部分和主传动部分组成。
机架部分 ， 采用铁板焊接结构 ， 工作辊部分、升降部分与机架部分有机结合在一起。
工作辊部分由校平辊和3 对支承辊组成。
校平辊采用辊列不平行式 ， 上排辊能够升降运动且能够相对于下辊倾斜 ， 分别调整入口、出口的开口大小 ， 达到理想的校平效果。校平辊材质采用表面淬硬。
升降部分的作用主要是提升上排校平辊 ， 调整校平辊之间的压下量。本机电机通过减速机、蜗轮蜗杆传动丝杠丝母达到升降上排辊的目的。上排工作辊安装在活动梁上 ， 活动梁由四个丝杆进行提升。由两端升降电机实现入、出口不同开口尺寸的调整。
主传动部分由变频交流电机通过减速机传动校平辊。
在校平机的出料一侧 ， 装有独立的 ， 编码器气动压力测量装置 ， 旋转编码器对送料定尺剪切的尺寸进行检测并通过电气系统进行定尺控制。
校平机前面 ， 装有对中装置 ， 可以调节。
7. Máquina de cisalhamento:剪板机
A máquina de cisalhamento é um dispositivo para cortar a placa de aço nivelada na linha de produção.
Estrutura e características da máquina Descrição: soldagem de placas de aço, alta resistência, boa rigidez, suporte de ferramenta hidráulico para cima e para baixo, movimento estável e rápido. A lâmina inferior possui um mecanismo de ajuste fino dianteiro e traseiro, a uniformidade do espaço da borda da faca é boa e a precisão da reta de corte é alta. O ajuste da lacuna é conveniente e rápido, os lados esquerdo e direito são sincronizados e o valor da escala é indicado. O material de pressão hidráulica é estável e suave, e a almofada do pé de pressão é feita de material de poliuretano, que não danifica a superfície da peça de trabalho.
Há um suporte por trás da máquina de cisalhamento. A tabela consiste em duas seções, e a seção próxima à máquina de cisalhamento pode ser levantada e abaixada para evitar colisões com o suporte da máquina -ferramenta de corte. O rolo é acionado por um motor elétrico e pode transportar o material da folha de corte para a frente.
剪板机后面有一个平台。该平台由两部分组成 ， 靠近剪切机的部分可以升降 ， 以避免钢板与剪板机刀片碰撞。该辊由电机驱动 ， 向前输送板料。
O dispositivo de alimentação com dois rolos dirigindo pelo motor pode alimentar a placa para a frente.
送料装置由电机驱动两个辊 ， 可向前输送钢板
10.PDescarregar e empilhamento tardio do sistema automático自动下料和自动堆垛系统
Láé uma tabela de suporte comtrês pneumáticosempurrador. Depois que a placa de aço for transportada para a mesa de descarga pelo dispositivo de alimentação, os dispositivos de empurrar começarão a classificar as placas juntas. 有一个带有三个气动推进的支撑平台。一旦钢板通过送料装置运输到下料平台 ， 推送装置将开始将钢板分别堆垛。
11. Sistema elétrico:电控系统
Tabela de controle central.
12.Sistema Hidráulico:液压系统
Central hidráulica
Incluindo ： Estação hidráulica, válvulas, tanque de óleo, articulação, tubo macio, tubo duro e assim por diante.
Opção 1 ： itens 8 ，9 ，10 = sistema de empilhamento automático
Opção 2 ： Sistema de Rebobinagem de Bobina de Aço
13.Fotos semelhantes:类似机器照片
Quatro unidades de nivelamento do tipo de leito, melhor resultado de nivelamento, estresse de liberação
四重式校平机
PDescarregar e empilhamento tardio do sistema automático
自动下料 ， 堆垛系统
