HM1200/12000 fechou a máquina de soldadura para Highmast Polo, Monopole, 5G uma comunicação Polo

O CNC POLO FECHOU A MÁQUINA DE SOLDADURA,

Modelo: HM1200/12000

Projetado para o polo do highmast, monopole, polo de uma comunicação 5G

Escala do diâmetro: 300~1200mm, espessura: 5~14mm, comprimento: 12000mm

O único fio do único arco padrão submergiu a máquina de soldadura do arco

opcional: máquina de soldadura dobro do fio do arco dobro (para a espessura grande)

Espaço de aplicação: apropriado para a soldadura de fechamento automática longitudinal do grande polo do tamanho médio do comprimento, como 5G o polo, monopole, polo do highmast

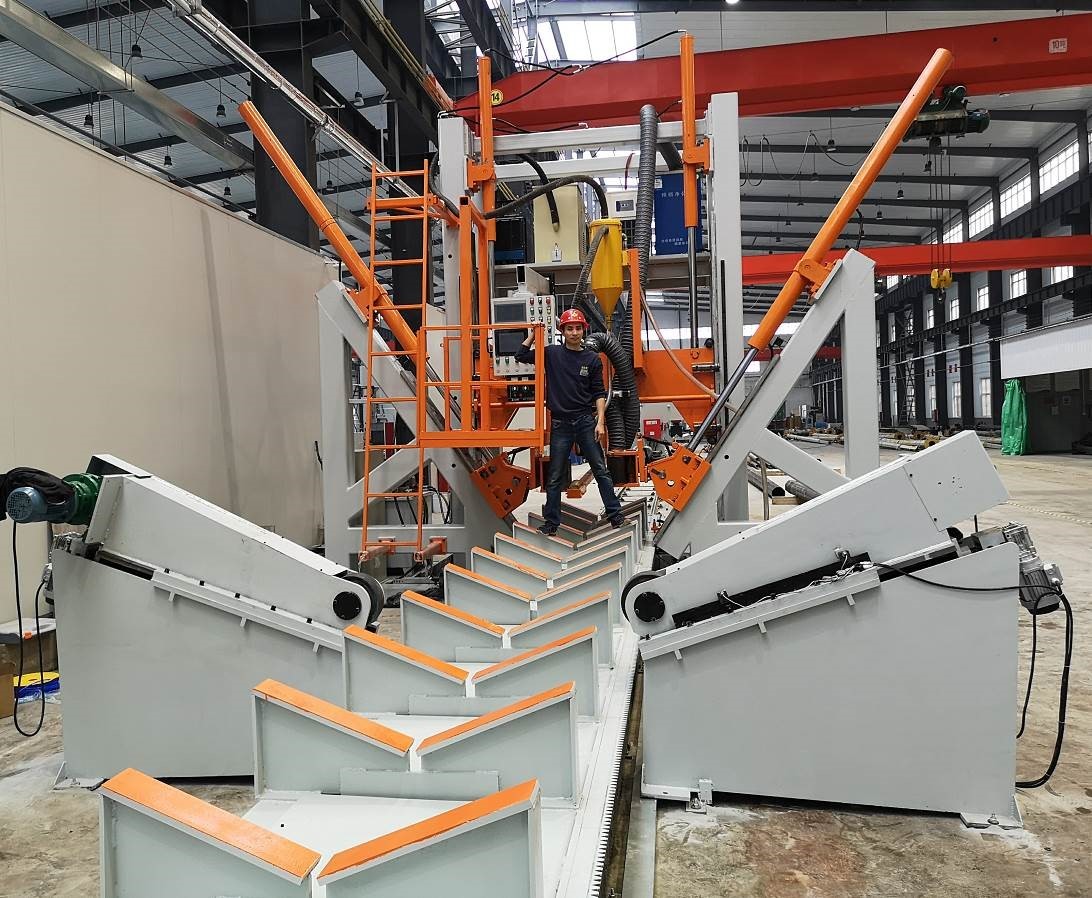

MÁQUINA do CNC POLO SHUT-WELDING, é apropriado para o tipo de um escudo ou de dois escudos poligonal e o polo do atarraxamento do círculo (polo cônico). é linha de solda automática, o tipo estrutura do pórtico é fixo e com sistema de solda, a zorra inteiramente V-dada forma do comprimento do polo (worktable) com o servo motor para mover-se ajustável da velocidade, o cilindro hidráulico para empurrar a roda de aperto para fechar o polo e para fazer ao mesmo tempo a soldadura.

Para o polo de duas emendas, quando primeiramente a soldadura de emenda terminou, o rolo inferior aumentará e girará o polo a uma outra posição da emenda para começar a segunda soldadura de emenda.

Características proprietárias:

1. O ajuste automático do CNC, sistema do CNC, com a mudança do diâmetro do polo, ajusta automaticamente a pressão, ajusta automaticamente a posição do pé do presser, automaticamente fósforo a velocidade de alimentação e a posição, mantém a emenda de solda sempre no estado fechado, para assegurar a soldadura lisa.

2. O sistema de controlo especial do CNC faz o esquerdo e o lado direito do desempenho da sincronização do pé é muito bom
3. Com base na qualificação do processo precedente, após a solda, não há nenhuma torsão da solda do polo, e não há nenhuma necessidade para que os pessoais ergam e torçam a haste na parte traseira da máquina para centrar a solda.

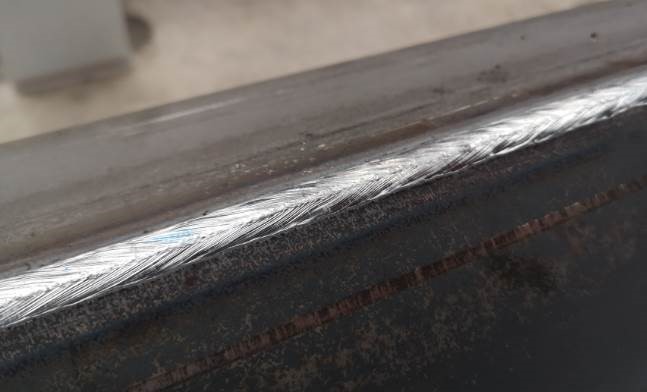

3. . O polo está no worktable V-dado forma, e seu movimento é servo controlado para assegurar a estabilidade da soldadura da cabeça e da cauda. Soldar da cabeça a atar reduz extremamente o comprimento da cauda que não é soldada.
5. O número de apertar o rolo é 3 grupos, a vantagem é reduzir a pressão do rolo à superfície do polo, e reduz o risco na superfície. É apropriado para a produção de polo octogonal, de polo poligonal e de polo cônico. Pode ser diâmetro ou cônico igual.
6. O worktable V-dado forma (zorra) com função traseira de retorno rápida motorizada, e reduzem a intensidade do trabalho dos operadores.
7. Função da soldadura de arco submersa
8. Com dispositivo de guiamento traseiro do polo, pode ser ajustado adaptavelmente. Na operação prática, a posição da emenda de solda é ajustada raramente, que reduz a intensidade do trabalho dos operadores.
9. Através da câmera instalada na cabeça da máquina, a emenda de solda é refletida na tela do painel de controle principal, fazendo o seguimento da emenda de solda simples e fácil, e a diminuição da intensidade do trabalho do operador para monitorar da soldadura.
10. A pressão de óleo auto-em desenvolvimento e sistema do CNC, fazendo o polo soldado redonda e a deformação pequena.
11. Para o polo de duas emendas, quando primeiramente a soldadura de emenda terminou, o rolo inferior aumentará e girará o polo a uma outra posição da emenda para começar a segunda soldadura de emenda
12. carregamento e descarregamento na posição dianteira

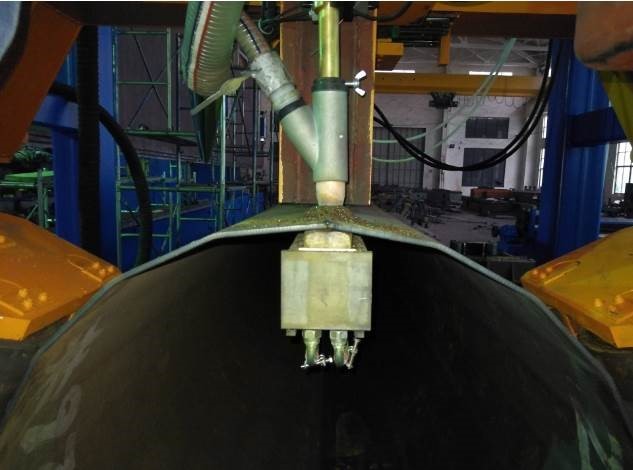

13. Os blocos de cobre internos, que melhora extremamente a taxa de penetração, que pode alcançar mais de 85%. O bloco de cobre contém a água refrigerando
14. Operador: 1 pessoa.
15. Artigos opcionais: para a espessura da placa maior de 12mm, adotam o arco dobro e a soldadura de arco submersa dobro do fio (ou elétrico dobro e fio três), C.C. + C.A., a soldadura da C.C. adota a tensão altamente atual e baixa, o arco da C.C. obtém a grande penetração, a C.A. adota a tensão atual e alta relativamente pequena do arco, largura da fusão dos aumentos, e obtém a formação bonita da solda. Dobre a velocidade de solda, melhore o desempenho da solda e para reduzir o consumo de potência.
16. Artigo opcional: sistema de dados conectado da produção

Função 1: pode fornecer dados da produção aos pessoais de gestão da produção: poder no tempo, no tempo de soldadura, no tempo não de solda, na quantidade da produção, etc.

Função 2: atualização oportuna o software para obter o melhores e software e dados os mais atrasados da experiência, que podem ajudar a clientes no diagnóstico de falha remoto e no ajuste remoto do parâmetro. É conveniente para clientes recomeçar rapidamente a produção.

A máquina consiste nas seguintes peças:

1. V-tipo conduzido servo worktable (zorra)
2. Dianteiro e traseiro trilhos para a tabela de V
3. Quadro principal do pórtico
4. Sistema de movimentação para o V-tipo worktable
5. Unidade de aperto hidráulica (que inclui apertando rolos)
6. Sistema da soldadura de arco submersa, com sistema de alimentação do fio
7. Sistema da recuperação do fluxo
8. Barra de cobre interna com sistema de refrigeração da água
9. plataforma de funcionamento
10. Rolo da rotação de Polo, 2 pares
11. Sistema hidráulico
12. Sistema de controlo
