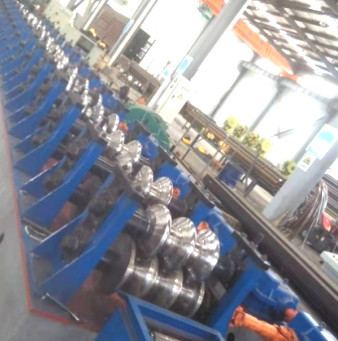

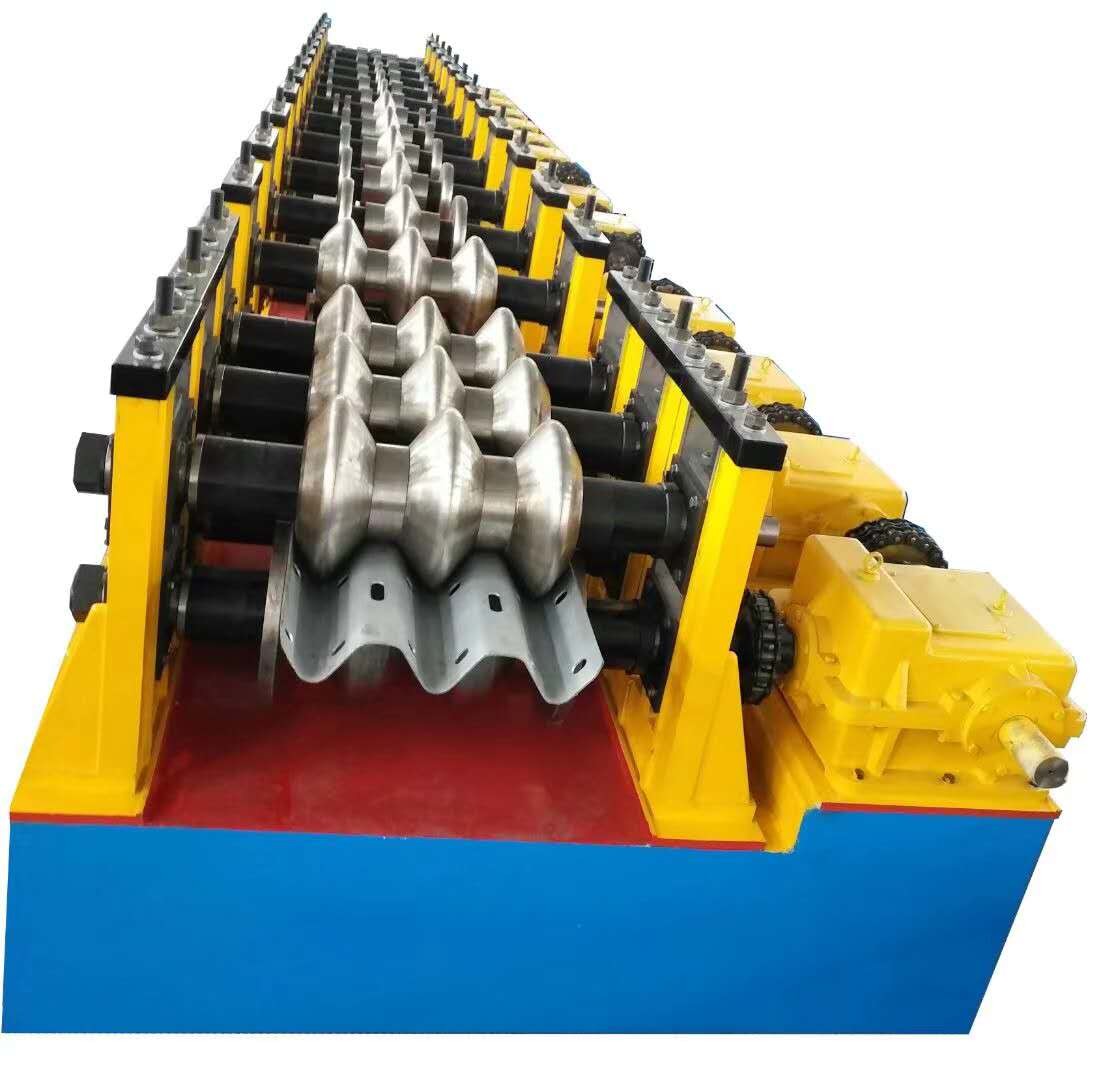

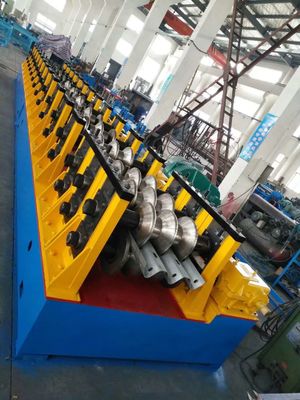

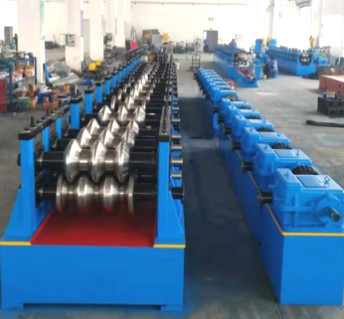

Três rolo do corrimão das ondas 2.5mm que forma a máquina

Três rolo do corrimão das ondas 2.5mm que forma a máquina

Brand Name:	CMC
MOQ:	1 conjunto
preço:	Negotiate
Supply Ability:	De acordo com a situação real

Detail Information

Product Description

Detail Information

Lugar de origem:

Wuxi, China

Tipo de azulejo:

aço

Utilização:

Construção de aço

Condição:

Novos

Peso:

65 kg

Serviço pós-venda prestado:

Engenheiros disponíveis para serviços de máquinas no exterior

Garantia:

12 meses

Detalhes da embalagem:

Apto para transporte em contentores, transporte marítimo e interior

Habilidade da fonte:

De acordo com a situação real

Destacar:

rolo do corrimão de 2.5mm anterior

10m / rolo mínimo do corrimão que forma a máquina

Product Description

Pode ser personalizado se você precisa de alterar o formato.

Rolo do corrimão de três ondas que forma a máquina

Parâmetros da máquina de I.Basic

Propriedades mecânicas e especificações das matérias primas
Material: Folha galvanizada Q345B
Espessura: 2.5~3.0mm
Largura: 450-476mm
Peso: 65KG
Especificações dos produtos
Produto: desenho do subproduto
Largura do produto: ± 5mm de 310mm
Altura do produto: ± 5mm de 81mm
Especificações de produto
Formando o método: Formação Cold roll
Velocidade da produção: ≤10m/minuto
Sentido de alimentação: alimentação esquerda
Tensão principal: 380V, 50Hz
Poder total da unidade: sobre 20.7KW
Rolamento do eixo da movimentação: 6026
Elevador do turbocompressor: SWL10-3/23-FU3
Motor da movimentação principal: YVP180M-4-15
Redutor: ZQ500-48.57
Material do quadro: A3
Material do eixo: 40
Material do molde: Gcr15

II.Overview da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.

Lista de verificação da configuração de III.Equipment

Não

Nome de parte

Quantidade

Formando o molde

Um grupo de moldes em cada lado

motor de movimentação 15KW

1Set

Formando o eixo do molde

3Sets

Elevador do turbocompressor

3Sets

Motor de movimentação de levantamento

1Set

Redutor ZQ500

1Set

Console bonde

1Set

Parafuso de âncora do equipamento

1Set
