rolo do corrimão que forma a máquina
Created with Pixso.

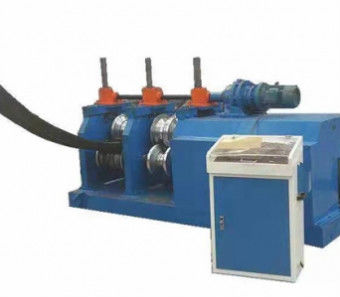

Máquina de dobra da placa do rolo do aço 15KW 3 do corrimão

Máquina de dobra da placa do rolo do aço 15KW 3 do corrimão

Brand Name: CMC
MOQ: 1 grupo
preço: Negotiate
Detail Information
Product Description
Detail Information
Lugar de origem:
Wuxi, China
Detalhes da embalagem:
Apto para transporte em contentores, transporte marítimo e interior
Destacar:

Máquina de dobra da placa do corrimão

,

máquina de dobra da placa 15KW

Product Description





Máquina de dobrar chapas de proteção



A estrutura do equipamento é processada por uma chapa de aço A3, após tratamento de envelhecimento, estrutura de 3 rolos, 1 superior e 2 inferiores, o rolos inferior adota uma estrutura fixa,o rolo superior adota o ajuste do movimento do deslizador, e 3 conjuntos de turbinas são acionados pelo motor para ajustar a parte superior e inferior. A turbina é ligada por uma haste de ligação para garantir a sincronização de 3 conjuntos de caixas.e as 3 placas de parede independentes são ligadas por um eixo para garantir o paralelismo de toda a máquinaO diâmetro do eixo do rolo é de 110 mm. Existem dois conjuntos de moldes à esquerda e à direita, um para o arco interno e outro para o arco externo, e um conjunto de motor principal de 15 kW.É accionado por um reductor ZQ500O módulo de engrenagem é de 10 m, um para cada lado esquerdo e direito. O produto é processado através do console de operação.

a. Espessura: 2,5 a 4 mm (± 0,2 mm), largura: 750 mm± 5 mm,
b. Resistência ao rendimento 235 Mpa, curvatura lateral inferior a 10 mm (base em 5 mm),
c. Diâmetro interno da bobina:φ508 φ600 mm; Diâmetro interno da bobina: ≤φ1800 mm,
d.Peso da bobina: ≤ 10 T



I.Parâmetros básicos da máquina

  1. Propriedades mecânicas e especificações das matérias-primas
  2. Material: folha galvanizada Q345B
  3. Espessura: 2,5 ∼ 3,0 mm
  4. Largura: 450-476 mm
  5. Peso: 65 kg
  6. Especificações dos produtos
  7. Produto: por desenho do produto
  8. Largura do produto: 310 mm ± 5 mm
  9. Altura do produto: 81 mm ± 5 mm
  10. Especificações do produto
  11. Método de moldagem: moldagem a frio
  12. Velocidade de produção: ≤ 10 m / min
  13. Direção de alimentação: alimentação à esquerda
  14. Tensão principal: 380V, 50Hz
  15. Potência total da unidade: cerca de 20,7 kW
  16. Revestimento do eixo de accionamento: 6026
  17. Turboelevador: SWL10-3 / 23-FU3
  18. Motor de tração principal: YVP180M-4-15
  19. Redutor: ZQ500-48.57
  20. Material do painel: A3
  21. Material do eixo: 40
  22. Material do molde: Gcr15

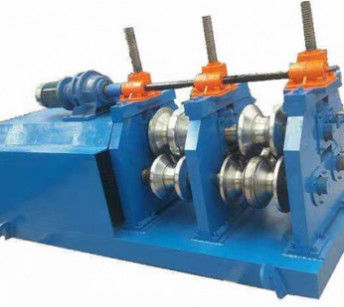

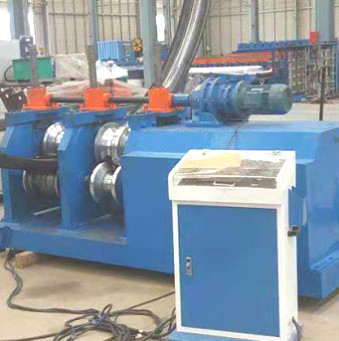

II.Visão geral da estrutura do equipamento



A estrutura do equipamento é processada por uma chapa de aço A3, após tratamento de envelhecimento, estrutura de 3 rolos, 1 superior e 2 inferiores, o rolos inferior adota uma estrutura fixa,o rolo superior adota o ajuste do movimento do deslizador, e 3 conjuntos de turbinas são acionados pelo motor para ajustar a parte superior e inferior. A turbina é ligada por uma haste de ligação para garantir a sincronização de 3 conjuntos de caixas.e as 3 placas de parede independentes são ligadas por um eixo para garantir o paralelismo de toda a máquinaO diâmetro do eixo do rolo é de 110 mm. Existem dois conjuntos de moldes à esquerda e à direita, um para o arco interno e outro para o arco externo, e um conjunto de motor principal de 15 kW.É accionado por um reductor ZQ500O módulo de engrenagem é de 10 m, um para cada lado esquerdo e direito. O produto é processado através do console de operação.





III.Lista de verificação da configuração do equipamento



- Não, não.



Nome da parte



Quantidade
1



Formar moldes



Um conjunto de moldes de cada lado
2



Motor de tração de 15 kW



1 Conjunto
3



Formação do eixo do molde



3 conjuntos
4



Elevação turbo



3 conjuntos
5



Motor de tração de elevação



1 Conjunto
6



Redutor ZQ500



1 Conjunto
7



Consola elétrica



1 Conjunto
8



Parafusos de fixação do equipamento



1 Conjunto
