Máquina de corte de portas de soldadura de placas de pólo leve

Máquina combinada de soldadura de chapas e corte de portas com base em robô, MODELO: RW-DC120/260

Aplicação

O sistema de soldagem é aplicado para a produção de soldagem de placas de base de pólo leve.de acordo com a posição de soldagem diferente para obter uma costura de soldagem de boa qualidade,

Em primeiro lugar, a costura circunferencial interna e externa da placa base do poste é soldada, e, em seguida, a costela de reforço da placa base é soldada automaticamente

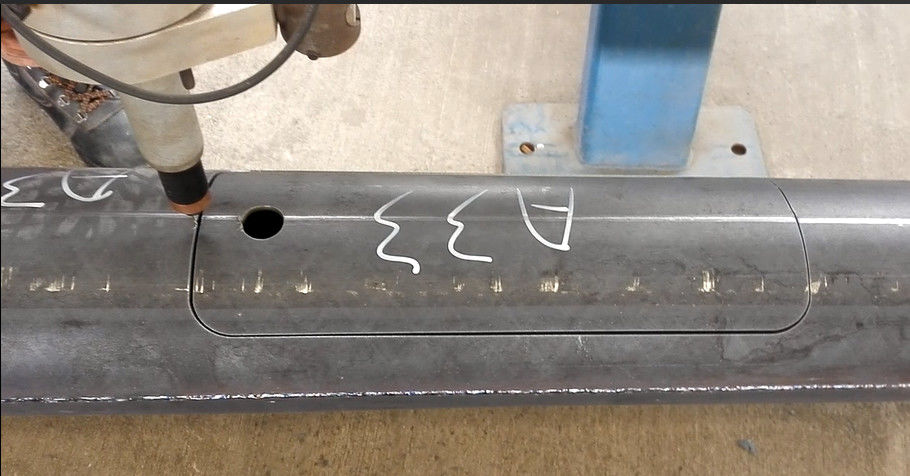

A máquina é combinada CNC porta de corte função, É adequado para pólo cónico, pólo redondo, pólo octogonal luz porta de corte CNC, A forma de corte pode ser círculo, quadrado, retângulo,Tipo elíptico etc. e qualquer que possa ser desenhado por computador.

A fonte de corte é de plasma automático, então a velocidade de corte será muito mais rápida e a qualidade da ponta de corte é melhor do que o corte a chama.- fabricado Hypertherm plasma fonte de alimentação e tocha, a lacuna de corte é relativamente pequena, e as peças cortadas são geralmente utilizadas como tampas de portas.

O material do poste pode ser aço ou alumínio.

O esquema geral é o seguinte:

Características

1. Com um expansor especial de postes, para tornar o poste redondo ou octogonal para fácil fixação no interior da placa de base
2. Com função de colocação automática e soldadura automática do Stiffener na placa de base

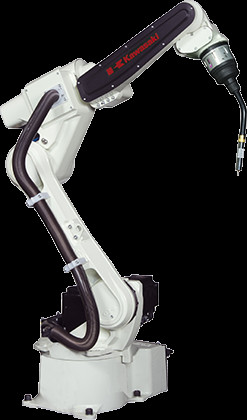

3. O robô Kawasaki é usado para uma boa operação e qualidade.
4. A potência de soldagem é da Kemppi, boa qualidade de costura e soldagem eficaz
5. A transição de posição tem um grande anjo giratório, que pode alcançar qualquer soldagem de ângulo.
6. A poupança de energia.
7. Trabalho a tempo inteiro
8. Boa aparência de solda com qualidade confiável.
9. A máquina inteira tem um design de movimento unidirecional. é adequado para produção em quantidade rápida. os postes empilhados no lado esquerdo da máquina, movendo-se para a direita um por um para completar a soldagem,E os postes soldados estão empilhados à direita.O poste se move e sobe, sem guindaste, e a intensidade de trabalho do operador é baixa.
10. Esta máquina também combina a função de corte de porta CNC do poste de luz, que pode completar automaticamente a soldagem da placa de base inferior,a soldagem da costela de reforço e o corte de plasma da porta numa única vez de carregamento e fixaçãoO tempo de carregamento do operador é muito reduzido e o espaço de produção é poupado.

Parâmetro principal:
