Detalhes do produto:
|
nome: | corte à linha do comprimento | Característica: | Totalmente automático |
---|---|---|---|
Aplicação: | para o material do polo claro | Material: | Q235A, aço suave laminado a alta temperatura |
Espessura material: | 3mm-8mm | Largura material: | 800-1800mm |
Realçar: | máquina de corte do comprimento de 8mm,Máquina de corte do comprimento de polo claro,Corte e corte de Q235A à linha do comprimento |
Corte à linha do comprimento para o modelo CTLA8x1800 de polo claro
(Inteiramente de tipo automático, nivelamento de 4 configurações)
Parâmetro técnico
Características proprietárias:
Inteiramente de tipo automático, se obteve a largura direita para o polo, o CNC do comprimento controlou, afila o corte com automatização, placa do atarraxamento que descarrega e que empilha o sistema automático.
Com tipo borda de duas lâminas do arranhão do dobro que corta a unidade e atarraxamento que corta a unidade.
(Nota: sistema de empilhamento automático para a placa menos então 6mm, placa de polo claro)
Aplicação:
É para o material do polo claro que desenrola-se, nivelando, cortando, cortando da borda do arranhão e processo de corte do atarraxamento, para obter uma largura pequena lateral, uma placa de aço da largura grande do lado.
Detalhe do dispositivo
1. Carro de carregamento da zorra da bobina de aço
Para cima e para baixo: Hidráulico
Mover-se horizontal: motorizado

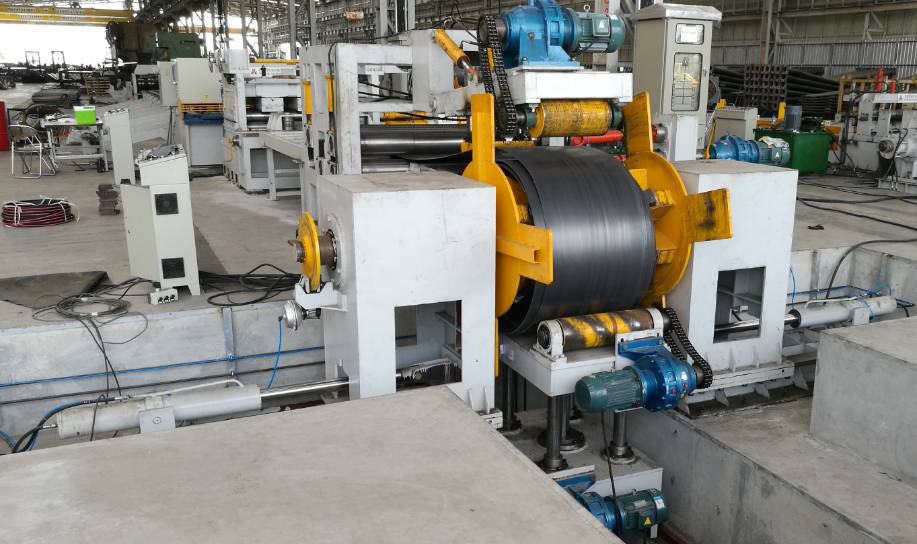

2. Tipo hidráulico decoiler do guarda-chuva da dobro-cabeça:
Incluir: unidade deixada e direita,
com freio que dão a tensão da rotação do eixo.
Aberto e próximo: Hidráulico
3. Pressão hidráulica e guiamento, dispositivo hidráulico da pá-cabeça, comprimindo o dispositivo
É composto do quadro, dispositivo hidráulico da pressão e de guiamento, o dispositivo da pá hidráulica, o rolo de compressão e o sistema do motorista do motor, etc. principais.
Isto é composto do braço de pressão e de guiamento hidráulico, da pressão e a roda de guiamento, a caixa de engrenagens, o motor, etc.
Isto é composto do dispositivo hidráulico da contração da placa da pá, gastando a placa, o dispositivo hidráulico, etc.
É composto da corrediça, dos 2 rolos de pitada, do dispositivo hidráulico da pitada, do quadro, etc.
Isto é composto do motor de C.A., caixa de engrenagens, um grupo de eixo e conecta, carregando o suporte, uma junção universal, etc.
4. Worktable de rolamento médio da maneira
5. Dispositivo de guiamento
É composto do quadro da guilda, placa plana móvel, dispositivo de ajuste de guiamento, roda magra vertical.
6. Nivelando a unidade: (tipo colocado quatro)
Este é o equipamento do núcleo desta linha que se dividiu na peça do poder e na divisória do anfitrião.
A peça do poder é composta do suporte do poder, o decelerator, da velocidade da C.A. motor ajustável, armário elétrico da C.A. (motorista do motor da frequência da C.A.), acoplamento, caso de distribuição do poder, roda da correia, correia, junção universal e freio de YWZ, etc.
A peça do anfitrião é composta do parte-suporte, quadro, sob o suporte do eixo, deslizando o suporte do eixo, nivelando o rolo, quadro de apoio superior, suporte de apoio da roda do altibaixo, roda de apoio, levantamento elétrico e o dispositivo de pressão, acompanha de 2 PCes de pressionar o motor, manual lubrifica a bomba.
Característica desta máquina:
Adotou o caso de distribuição do poder, cada rolo de nivelamento é conectado com entrelaçar universal, o altibaixo que nivela o rolo é ambo o ativo, a velocidade linear é consistência, assim que as fricções entre a superfície do rolo e a placa diminuirão, que poderiam alertar o nivelamento da eficiência.
Há dois grupos de rolamento de rolo em ambos os lados de nivelar o eixo, um grupo de plano que empurra o rolamento usado a diminuir as fricções e para impedir que axial librating, que poderia alertar a eficiência.
Dois grupos de roda de apoio são instalados na máquina em que poderia ajustar para cima e para baixo, dianteiro-e em versos. Usou-se para apoiar a dureza principal do rolo e do rolo do aumento e para alertar o nivelamento da eficiência. Carregar na roda de apoio é selado que poderia impedir a escória do óxido que participa no rolamento.
A máquina é adotar a engrenagem de sem-fim e a haste do sem-fim, grande torsão em ajustar o poder de pressão de retardamento e pressionando, pesado bipolar, poderia ajustado individualmente e synchronously ao levantamento e à compressão, e ajustaria o micro-ajuste manual.
Nivelar o rolo é indução meados de que extingue, um nível mais profundo da frequência, que poderia evitar queimar o rolamento quando curto do óleo e poderia mais por muito tempo a vida da máquina.
Nivelar o computador central é adotar o subministro de petróleo centralizado que poderia funcionamento facilmente. Os componentes principais estão vibrando por vibrador avançado na pátria que poderia demulindo o esforço e reduzindo a dobra. O motor é motor ajustável da velocidade de corrente contínua, acompanha da placa de núcleo de Eurotherm que poderia reduzindo o tempo do levantamento e de travagem (do que comuns dois terços de vez do freio as mais curtos) e para alertar o nivelamento da eficiência.
7. Tipo de gerencio máquina de corte:
Incluir: Tesoura hidráulica Q12Y-6*2000 do feixe do balanço.
A tesoura pode ser girada 3 graus a ser apropriados para o corte da placa de polo claro.
Após o corte, a placa será paralelogramo, esta maneira reduz o desperdício material e para ser fácil para o processo seguinte de fatura do polo claro
8. Tabela + zorra de apoio do comprimento de Polo, com dispositivo da automatização:
Há uma zorra na parte dianteira da borda dobro que corta a unidade. É para o controle o corte reto e tamanho da placa do retângulo. Pela mudança a posição do bujão sobre a zorra para controlar o tamanho da placa do retângulo.
A zorra com condução motorizada, pode mover-se para a posição direita sobre a tabela que concorda o comprimento da placa de polo.
O rolo da tabela com condução motorizada, quando o rolo é mergulhado pelo motor, a placa pode mover-se para a unidade de corte e nenhuma necessidade empurra a placa manualmente. Cada rolo com embreagem pneumática, pode ser conduziu pelo motor e o sistema da corrente, igualmente pode mover a placa manualmente para ajustar a placa.
Na zorra e na borda dianteira que corta a unidade, há um dispositivo pneumático para que a placa de impulso pare para obter a dimensão direita da placa do retângulo.
9. Dispositivo de aumentação da placa.
Este dispositivo inclui o cilindro dois pneumático, e pode ser movido para o lugar diferente que concorda o comprimento da placa.
Quando a placa para alcançar a parte dianteira de cortar a unidade, placa será parada, este dispositivo aumentará a placa, a fim de que a zorra possa apertar e mover a placa.
A máquina de corte dobro da borda é baixa no princípio de corte de rolamento cortar a chapa de aço.
É cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o polo claro.
Incluir: dois rolos de compressão dos pares, motor, caixa de engrenagens, quatro lâminas
Para cima e para baixo o tipo rolos de dois parafusos, com 2 pares de cortar a lâmina.
o tipo rolos do parafuso é fácil para ajustar a lâmina de corte a toda a posição para cortar qualquer tamanho da placa.
tabela + zorra de apoio do comprimento 11.Pole, com dispositivo da automatização:
Há uma zorra na parte dianteira da unidade de corte. É para o controle o grau do corte do atarraxamento. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.
A zorra com condução motorizada, pode mover-se para a posição direita sobre a tabela que concorda o comprimento da placa de polo. E aperte a placa para obter a placa direita sentido movente.
O rolo da tabela com condução motorizada, quando o rolo é mergulhado pelo motor, a placa pode mover-se para a unidade de corte e nenhuma necessidade empurra a placa manualmente. Cada rolo com embreagem pneumática, pode ser conduziu pelo motor e o sistema da corrente, igualmente pode mover a placa manualmente para ajustar a placa.
Na zorra e no atarraxamento dianteiro que corta a unidade, há uns dispositivos pneumáticos para que a placa de impulso pare para obter o ângulo de corte direito do atarraxamento.
12. Dispositivo de aumentação da placa.
Este dispositivo inclui o cilindro dois pneumático, e pode ser movido para o lugar diferente que concorda o comprimento da placa.
Quando a placa para alcançar a parte dianteira de cortar a unidade, placa será parada, este dispositivo aumentará a placa, a fim de que a zorra possa apertar e mover a placa.
13. Atarraxamento que corta a unidade
A máquina de corte do atarraxamento é baixa no princípio de corte de rolamento cortar a chapa de aço. E obtenha a placa do trapézio com determinada taxa do atarraxamento.
Incluir: dois rolos de compressão dos pares, motor, caixa de engrenagens, acima e rolos de compressão inferiores, duas lâminas,
Para cima e para baixo o tipo rolos de dois parafusos, com um emparelha-se de cortar a lâmina.
o tipo rolos do parafuso é fácil para ajustar a lâmina de corte a toda a posição para cortar qualquer tamanho da placa.
14. Tipo tabela da bola do apoio para a placa terminada do atarraxamento
15. Placa do atarraxamento que descarrega e que empilha o sistema automático
Há dois rolos de compressão pneumáticos. O rolo de compressão inferior é com condução motorizada, quando o rolo é mergulhado pelo motor, a placa do atarraxamento pode mover-se para longe de cortar a unidade. Quando a placa parou de se mover, o rolo ascendente aumentará e dará o espaço para descarregar a placa.
Sob a tabela, este é dispositivo de descarregamento pneumático de 12 unidades. Podem aumentar do meio da tabela, então duas partes afilam a placa deslizarão ambo ao lado que empilha o suporte.
16. Sistema elétrico:
Tabela de controle central.
Para a borda dobro que corta e para afilar o corte, também o PLC, inversor do motorista da C.A. tem a característica da resposta rápida e da boa atividade, que pode eficazmente controlar a velocidade de corrida da zorra.
Sistema 17 hidráulico:
Energia hidráulica 25L/min
Incluir: estação hidráulica, válvulas, tanque de óleo, tubulação comum, macia, tubulação dura e assim por diante
18. Sistema pneumático:
Para a embreagem da zorra e da tabela, a placa que aumentam, a placa que descarrega o dispositivo etc.
19.Option:
Unidade de nivelamento adicional após o corte do atarraxamento.
Libere o esforço da placa de aço, e fácil para o processo seguinte.
(esta unidade apropriada para a placa da espessura menos então 6mm para o polo de luz da rua)
20. Opção: Sistema autônomo da placa
(Depois que a placa foi cortada ao comprimento, o sistema pode mover a placa para tomar partido da máquina.)
