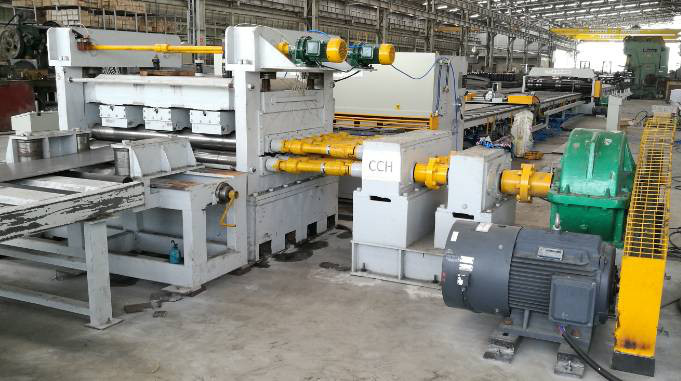

6mm 1600mm cortado à bobina de aço econômica da máquina do comprimento cortou à linha do comprimento

6 X 1600 Máquina de corte econômico para comprimento de bobina de aço

Parâmetro técnico:

1Espessura do material: 2 mm-6,0 mm para o aço mole laminado a quente Q235A

2Largura do material: 800-1600 mm

3Peso da bobina de aço: Max 15 toneladas

4Diâmetro interno da bobina de aço: Φ500 mm-Φ750 mm

5Velocidade de nivelamento: 5 a 15 m/min.

6Número de rolos de nivelamento: 13

7Diâmetro dos rolos de nivelamento: 130 mm

8- Distância de comprimento para escalas: 2000-12000 mm, de acordo com as necessidades.

10Tolerância de comprimento de corte: ±15 mm (baseada numa placa de 8 m de comprimento)

11Potência do motor de nivelamento principal: 37 kW (total cerca de 57 kW)

12. largura da área da máquina: cerca de 7000 mm

Detalhes rápidos:

Aplicação:

É para o processo de descolagem, nivelamento, corte, corte de borda de raspagem e corte cônico de material de poste leve,

para obter um lado pequena largura, um lado grande largura placa de aço.

Especificações

1- Carrinho de carregamento com bobina de aço:

Para cima e para baixo: hidráulico

Movimento horizontal: motorizado

Peso máximo de carga: 15 toneladas

2. Descolador hidráulico tipo guarda-chuva de cabeça dupla:

Incluindo: motorizado, motor, redutor,

O sistema de cadeia toma a mudança para girar. A direção de rotação pode ser no sentido horário e no sentido contrário.

Abrir e fechar: hidráulico

Peso máximo de carga: 15 toneladas

3. Unidade de nivelamento: (tipo de duas camadas),

para a utilização em veículos automóveis

13 rolos, dos quais 2 rolos de alimentação, 11 rolos de nivelamento

Material do rolo de nivelamento: 42Cr. diâmetro: 130 mm, SE apagado

Dois rolos de nivelamento de camadas, motor de tração para ajustar a camada para cima e para baixo.

O sistema de transmissão inclui motor ajustável de velocidade, redutor, etc.

A alimentação dos rolos para cima/para baixo é feita com a hidráulica.

A unidade está equipada com sistema de orientação.

medição de comprimento

Encoder de contagem de comprimento é instalado no rolo

4, Cortar (Cortador de plasma manual preparado pelo cliente)

5- Unidade de corte de duas pontas.

É para cortar a borda de raspagem da placa de aço laminada a quente para obter a largura exata para o poste de luz.

O corte da chapa de aço baseia-se no princípio do corte por laminação.

É para controlar o corte reto, alterando a posição da lâmina de corte para obter uma largura diferente de uma folha de pólo leve de tamanho diferente.

Incluindo:

Tabela de apoio com trilho

Câmbio de revestimento, em uma peça

Unidade de corte de bordas de tipo de lâmina dupla com motor e caixa de engrenagens.

6- Unidade de corte

A máquina de corte cônica baseia-se no princípio do corte por rolagem para cortar a chapa de aço.

É para controlar o grau de corte cônico, alterando a posição da rolha para controlar a taxa de corte cônico.

Incluindo:

Tabela de apoio com trilho

Câmbio de revestimento, em uma peça

Unidade de corte de bordas de lâmina única com motor e caixa de engrenagens.

7. Tabela de apoio de tipo esferográfica para folha cónica fina

8Sistema elétrico:

Mesa de controlo central.

PLC, inversor de condutor de CA têm a característica de resposta rápida e boa atividade, que pode controlar eficazmente a precisão de medição

e velocidade de corrida.

9Sistema hidráulico:

Potência hidráulica 25L/min

Incluindo: estação hidráulica, válvulas, tanque de óleo, juntas, tubos macios, tubos duros, etc.

Qual é a diferença com o nosso corte padrão ao comprimento e econômico?

Em comparação com o corte padrão ao comprimento, o tipo econômico não tem 1) pressão hidráulica de orientação, cabeça de pá, pinça e

dispositivo de alimentação.

O usuário deve usar guindaste para levantar e guild a cabeça da folha para a unidade de nivelamento

2) Máquina hidráulica de corte de vigas de balanço: QC12Y-6X2000

O utilizador deve utilizar uma máquina de corte de plasma manual para cortar a chapa.

Comunicação com os clientes

R: Como cortar folha com um lado de pequena largura e um lado de folha grande largura por esta máquina?

B: Em primeiro lugar, há uma unidade de corte de borda dupla, é para cortar borda de raspagem da chapa de aço laminada a quente para obter a largura exata para o poste de luz,

e então podemos usar a nossa unidade de corte cônico para cortar a chapa de aço em 2 pedaços com um lado pequeno e um lado maior chapa.

O sistema de corte é utilizado para controlar o grau de corte cônico, alterando a posição da rolha para

Taxa de corte cônica.

R: Quantos modelos temos para cortar ao comprimento?

B: Temos três tipos, 6X1600-12meters (para o corte máximo comprimento 12 metros), 6X1600-14 metros (para o máximo 14 metros) e 6X1600-16 metros

(para um máximo de 16 metros).

R: Quanto tempo é o seu período de garantia de qualidade

E quando a máquina chegar à oficina do cliente, enviaremos um engenheiro para colocar a máquina em funcionamento e dar treinamento.

Mas também, o cliente pode deixar o seu engenheiro na nossa oficina para estudar antes da entrega.
