Detalhes do produto:
|
| Certificação: | CE/ISO9001 | Tensão: | 380v, 50Hz |
|---|---|---|---|
| Matéria prima: | PPGI | Garantia: | 1 ano, 12 meses |
| Cor: | Personalizado | Material do rolo: | 45#Steel Chrome chapeou |
| Realçar: | Rolo da barreira de PPGI que forma a máquina,máquina do rolo da barreira da estrada 350H |
||

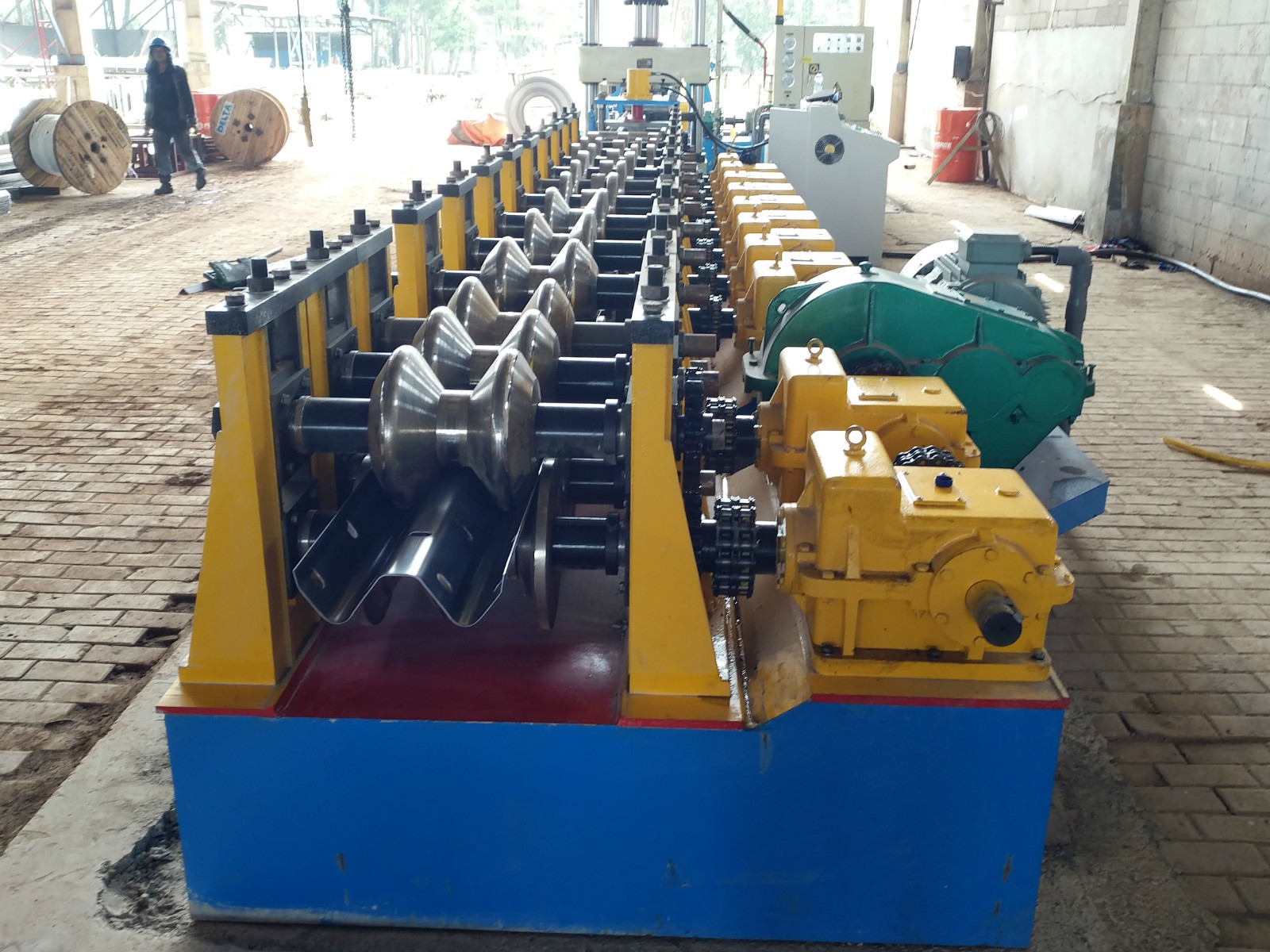

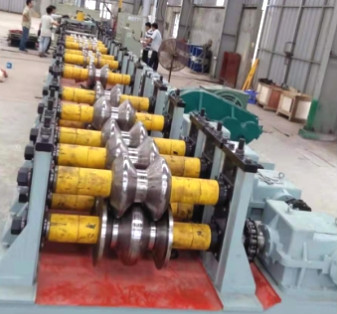

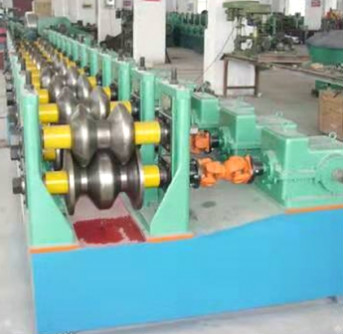

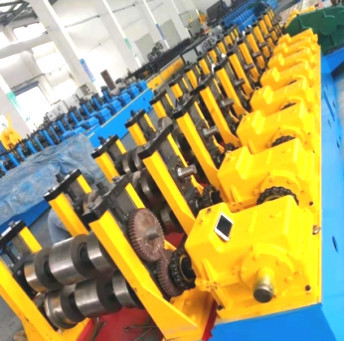

Rolo da barreira da estrada do feixe de ISO9001 350H que forma a máquina
Descrição de I.Product
| 1 | Modelo não. | Máquina de alta velocidade do formulário do rolo de aço de plataforma de assoalho |
| 2 | Espessura | 0.3-0.8mm |
| 3 | Material de Coli | SOLDADO |
| 4 | A capacidade de rolamento de decoiler manual | 6,5 toneladas |
| 5 | material do eixo | 45#steel |
| 6 | Para fora diâmetro | Personalizado |
| 7 | números de formar etapas | Personalizado |
| 8 | transmissão | transmissão chain |
| 9 | Formando a velocidade | 8-12m/min |
| 10 | poder do motor principal | 3kw |
| 11 | tensão | 380V50HZ trifásico ou como necessário |
| 12 | dimensão | 7*1.3*1.3 |
| 13 | corte | corte hidráulico |
| 14 | material da lâmina | Aço Cr12 com o 60-62°c tratado extinto |
| 15 | sistema de controlo | PLC (delta) |
| 16 | tolerância do comprimento | ±1mm |
| 17 | peças sobresselentes |
1 porção demaged fácil: conk 2pcs, fusível-relação 4pcs esteira da borracha 2: PCes 1 chave inglesa de 3 parafusos: PCes 1 |
| 18 |
A linha inteira incluir: Decoiler manual, rolo que forma a máquina, estação hidráulica, cortador hidráulico, sistema de controlo do PLC, tabela da corrida-para fora. |
|
Parâmetros da máquina de II.Basic
Material: Folha galvanizada Q345B
Espessura: 2,5~3.0mm
Largura: 450-476mm
Peso: 65KG
Especificações dos produtos
Produto: desenho do subproduto
Largura do produto: ± 5mm de 310mm
Altura do produto: ± 5mm de 81mm
Especificações de produto
Formando o método: Formação Cold roll
Velocidade da produção: ≤10m/minuto
Sentido de alimentação: alimentação esquerda
Tensão principal: 380V, 50Hz
Poder total da unidade: sobre 20.7KW
Rolamento do eixo da movimentação: 6026
Elevador do turbocompressor: SWL10-3/23-FU3
Motor da movimentação principal: YVP180M-4-15
Redutor: ZQ500-48.57
Material do quadro: A3
Material do eixo: 40
Material do molde: Gcr15
III, vista geral da estrutura do equipamento
O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.
IV, lista de verificação da configuração de equipamento
| Não |
Nome de parte |
Quantidade |
| 1 |
Formando o molde |
Um grupo de moldes em cada lado |
| 2 |
motor de movimentação 15KW |
1Set |
| 3 |
Formando o eixo do molde |
3Sets |
| 4 |
Elevador do turbocompressor |
3Sets |
| 5 |
Motor de movimentação de levantamento |
1Set |
| 6 |
Redutor ZQ500 |
1Set |
| 7 |
Console bonde |
1Set |
| 8 |
Parafuso de âncora do equipamento |
1Set |
Diagrama da estrutura de V.Equipment:
