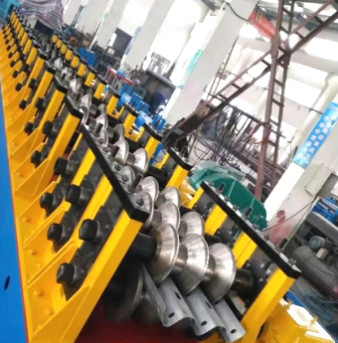

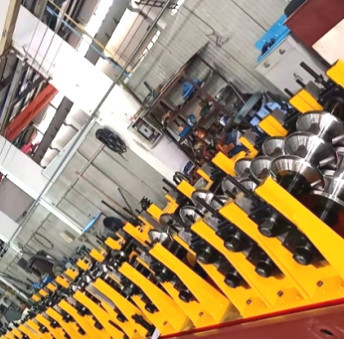

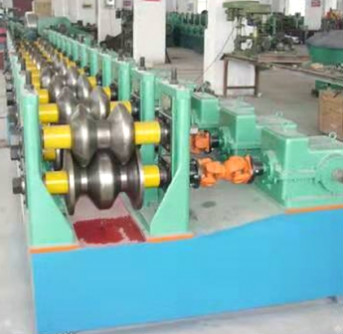

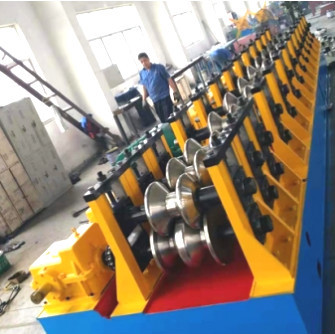

2 ondas e 3 ondas 8m/rolo mínimo do trilho de protetor que forma a máquina

rolo do corrimão de 2 ondas e de 3 ondas que forma a máquina

Nós proporcionamos o serviço do transporte para o rolo laminado duas ondas do corrimão da estrada que forma a máquina

1. As máquinas precisam um 20/40 de pé de recipiente de carregar.

2.We têm técnicos profissionais para que carregar certifique-se da máquina não têm nenhum dano.

3.Please fornecem-nos o nome de porto o mais próximo, nós pediremos custos de envio e arranjaremos o transporte para você.

I.Specification

diagrama da estrutura do equipamento:

Parâmetros da máquina de III.Basic

1. Propriedades mecânicas e especificações das matérias primas

Material: Folha galvanizada Q345B

Espessura: 2.5~3.0mm

Largura: 450-476mm

Peso: 65KG

Especificações dos produtos

Produto: desenho do subproduto

Largura do produto: ± 5mm de 310mm

Altura do produto: ± 5mm de 81mm

Especificações de produto

Formando o método: Formação Cold roll

Velocidade da produção: ≤10m/minuto

Sentido de alimentação: alimentação esquerda

Tensão principal: 380V, 50Hz

Poder total da unidade: sobre 20.7KW

Rolamento do eixo da movimentação: 6026

Elevador do turbocompressor: SWL10-3/23-FU3

Motor da movimentação principal: YVP180M-4-15

Redutor: ZQ500-48.57

Material do quadro: A3

Material do eixo: 40

Material do molde: Gcr15

IV, vista geral da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.

V, lista de verificação da configuração de equipamento
