Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm

Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm

Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm

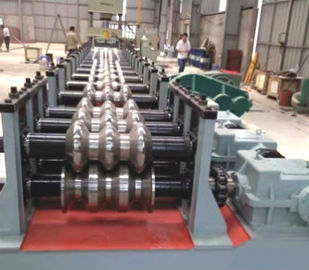

Imagem Grande :  Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm

Detalhes do produto:
Lugar de origem: Wuxi, china
Marca: CMC
Certificação: CE, ISO
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiate
Detalhes da embalagem: O corpo inteiro coberto com o saco de plástico. ou de acordo com as exigências de clientes.
Tempo de entrega: De acordo com os estoques
Termos de pagamento: T/T, L/C, D/P
Habilidade da fonte: 50 grupos pelo mês.

Rolo do corrimão do CE 476mm que forma a máquina para a folha da espessura de 4mm

descrição
Circunstância: Novo Lugar de origem:: WUXI, CHINA
Espessura: 2.5~3.0mm Largura: 450-476mm
Indústrias aplicáveis: Obras Cor: Definido pelo utilizador
Realçar:

rolo do corrimão de 4mm que forma a máquina

,

trilho de protetor de 476mm que forma a máquina





rolo do corrimão que forma a máquina para a folha da espessura de 4mm





nós somos um fabricante profissional contratado no projeto e produzindo todos os tipos de elevada precisão, a tecnologia da altura, projetada profissionalmente lamina a formação de máquinas. Usando tecnologia avançada e incorporando o software do projeto da COPRA, nós podemos fabricar aos standard internacionais para nossos clientes.







Máquina

a. Espessura: 2,5--4mm (±0.2mm), largura: 750mm±5mm,
a força de b.Yield é 235Mpa, curvatura do lado menos de 10mm (a base em 5mm),
Interno-diâmetro de c.Coil: φ508~φ600mm; Interno-diâmetro da bobina: ≤φ1800mm,
peso de d.Coil: ≤10T



Parâmetros da máquina de I.Basic

  1. Propriedades mecânicas e especificações das matérias primas
  2. Material: Folha galvanizada Q345B
  3. Espessura: 2.5~3.0mm
  4. Largura: 450-476mm
  5. Peso: 65KG
  6. Especificações dos produtos
  7. Produto: desenho do subproduto
  8. Largura do produto: ± 5mm de 310mm
  9. Altura do produto: ± 5mm de 81mm
  10. Especificações de produto
  11. Formando o método: Formação Cold roll
  12. Velocidade da produção: ≤10m/minuto
  13. Sentido de alimentação: alimentação esquerda
  14. Tensão principal: 380V, 50Hz
  15. Poder total da unidade: sobre 20.7KW
  16. Rolamento do eixo da movimentação: 6026
  17. Elevador do turbocompressor: SWL10-3/23-FU3
  18. Motor da movimentação principal: YVP180M-4-15
  19. Redutor: ZQ500-48.57
  20. Material do quadro: A3
  21. Material do eixo: 40
  22. Material do molde: Gcr15





II, vista geral da estrutura do equipamento



O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.







III, lista de verificação da configuração de equipamento



Não



Nome de parte



Quantidade

1



Formando o molde



Um grupo de moldes em cada lado

2



motor de movimentação 15KW



1Set

3



Formando o eixo do molde



3Sets

4



Elevador do turbocompressor



3Sets

5



Motor de movimentação de levantamento



1Set

6



Redutor ZQ500



1Set

7



Console bonde



1Set

8



Parafuso de âncora do equipamento



1Set





图片 2
