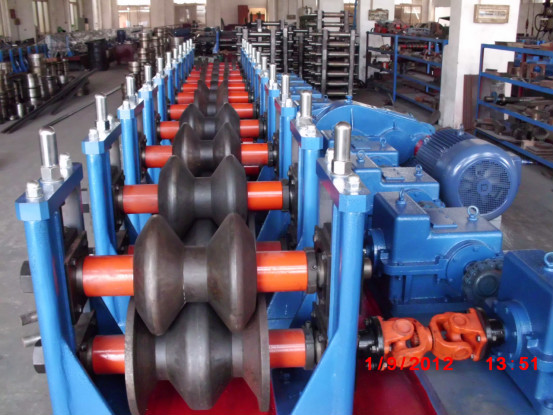

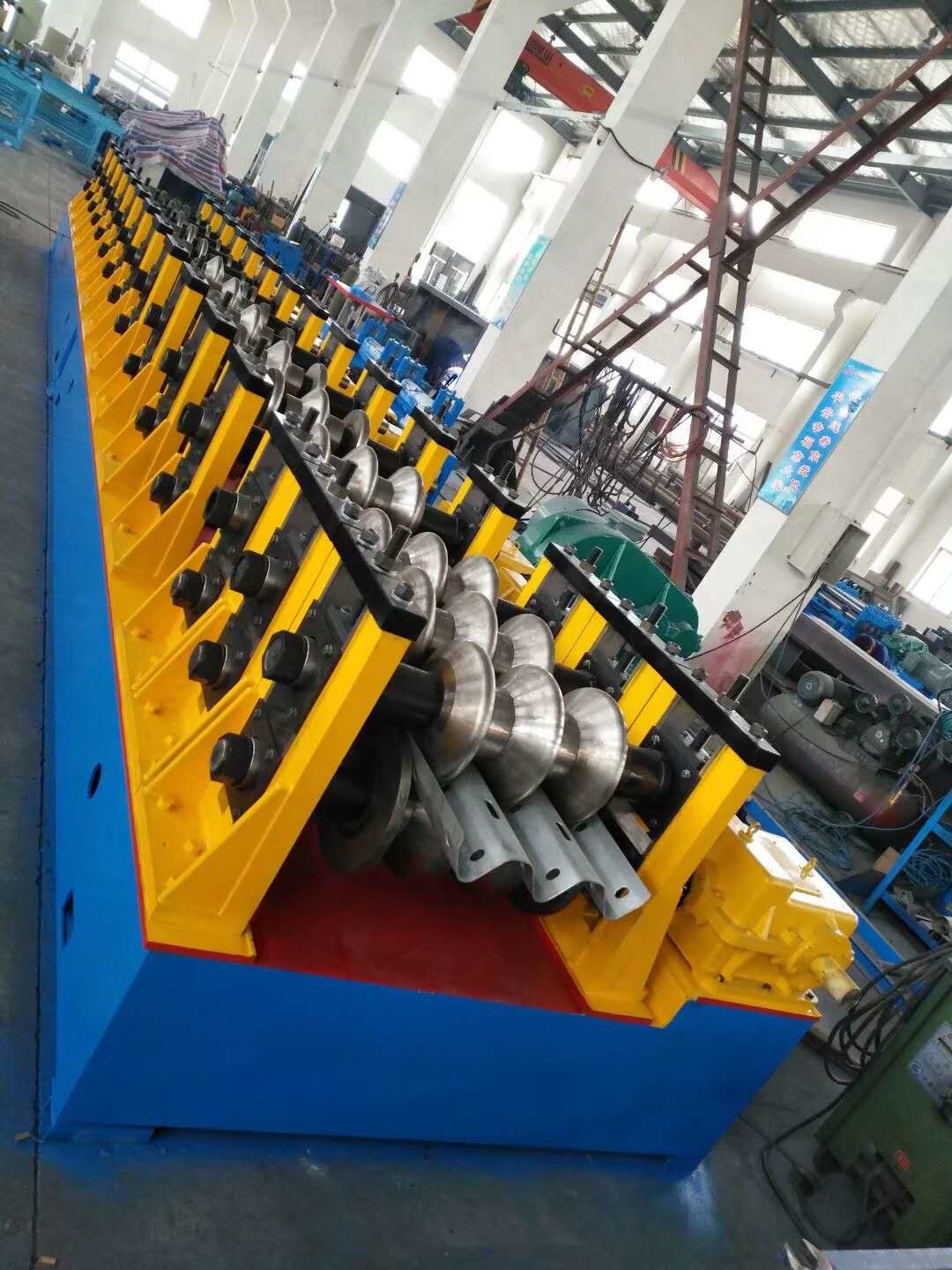

A estrada 12m/trilhos de protetor mínimos rola formando a máquina

diagrama da estrutura do equipamento:

Vantagens:

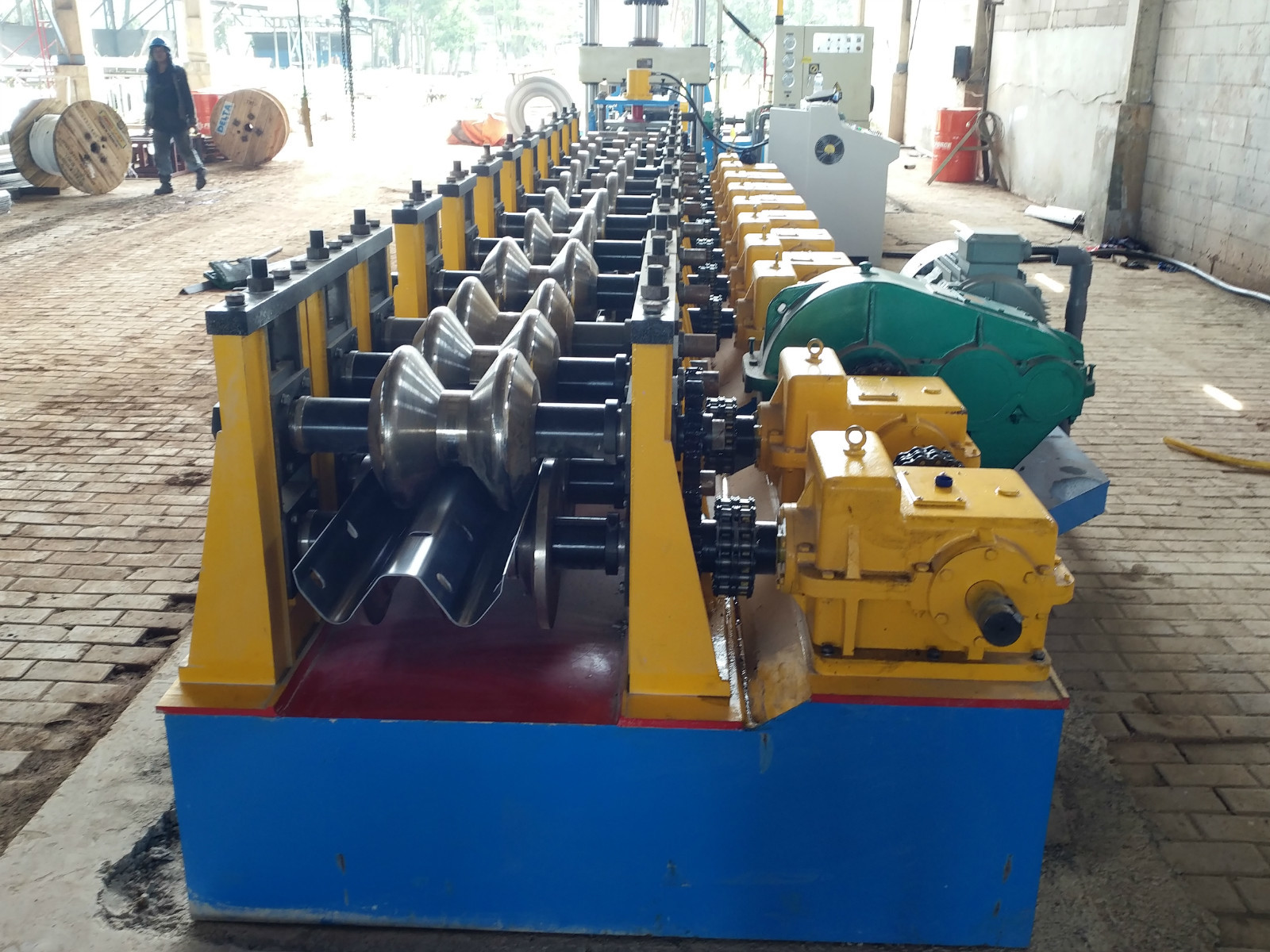

rolo do corrimão da estrada de duas ondas que forma a máquina

♥ como um fabricante nós somos especializados em todos os tipos do rolo que formam a máquina.

Boa experiência do ♥ de 20 anos para fazer o rolo que forma a máquina.

O ♥ escolhe o melhores material e componentes para a exportação mais então 40 países.

O ♥ fornece o melhor preço, a boa qualidade e a entrega rápida.

Parâmetros da máquina de II.Basic

1. Propriedades mecânicas e especificações das matérias primas

Material: Folha galvanizada Q345B

Espessura: 2.5~3.0mm

Largura: 450-476mm

Peso: 65KG

Especificações dos produtos

Produto: desenho do subproduto

Largura do produto: ± 5mm de 310mm

Altura do produto: ± 5mm de 81mm

Especificações de produto

Formando o método: Formação Cold roll

Velocidade da produção: ≤10m/minuto

Sentido de alimentação: alimentação esquerda

Tensão principal: 380V, 50Hz

Poder total da unidade: sobre 20.7KW

Rolamento do eixo da movimentação: 6026

Elevador do turbocompressor: SWL10-3/23-FU3

Motor da movimentação principal: YVP180M-4-15

Redutor: ZQ500-48.57

Material do quadro: A3

Material do eixo: 40

Material do molde: Gcr15

III, vista geral da estrutura do equipamento

O quadro de equipamento é processado pela placa A3 de aço, após o tratamento de envelhecimento, a estrutura de 3 rolos, o 1 superior e os 2 mais baixos, o rolo mais baixo adota uma estrutura fixa, o rolo superior adota o ajuste do movimento do slider, e 3 grupos de movimentação da caixa da turbina são conduzidos pelo motor para ajustar o superior e mais baixo a caixa da turbina é conectada por uma haste de conexão para assegurar a sincronização de 3 grupos de caixas, e as 3 placas de parede independentes são conectadas por um eixo para assegurar o paralelismo da máquina inteira. O diâmetro do eixo de rolo é 110mm. Há dois grupos de moldes à esquerda e direito, um para o arco interno e um para o arco exterior, e um grupo do motor 15KW principal. É conduzido por um redutor ZQ500, que conduza mais baixos os eixos esquerdos e direitos através das engrenagens. O módulo da engrenagem é 10m, um para cada um saiu e direito. O produto é processado através do console da operação.

IV, lista de verificação da configuração de equipamento
