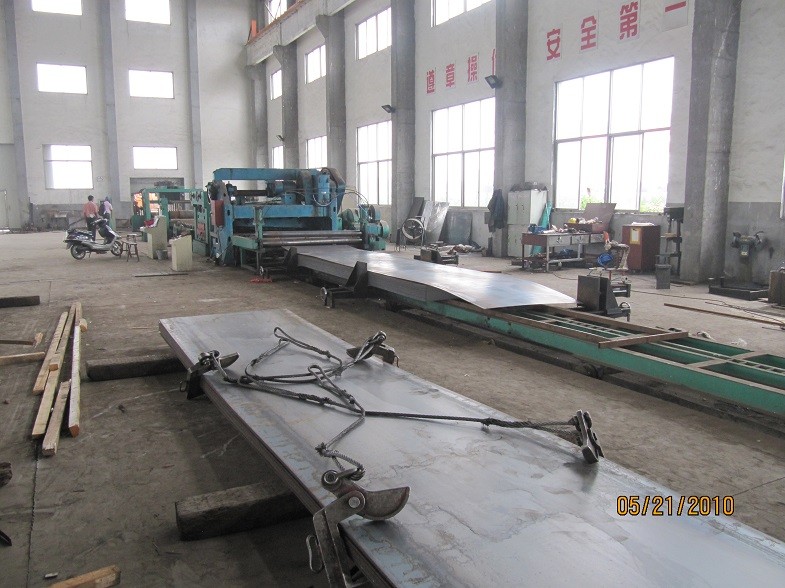

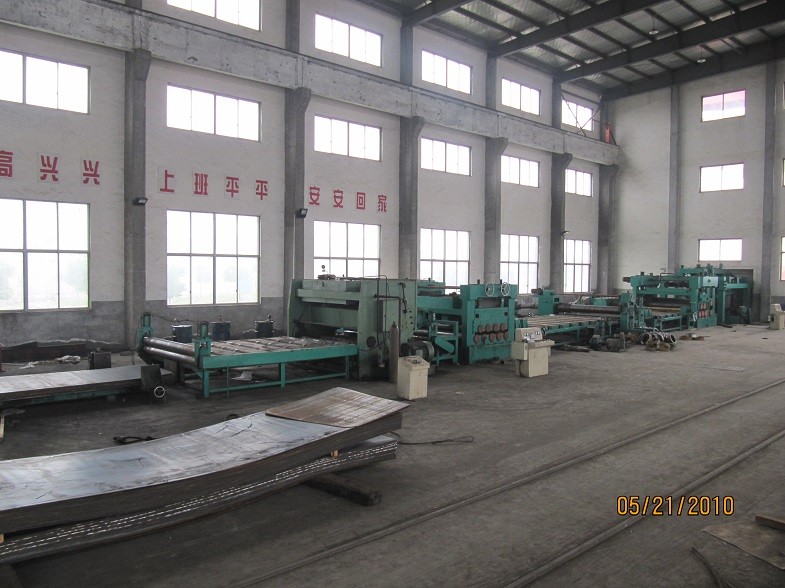

Máquina de corte hidráulica econômica do atarraxamento para o pólo claro industrial

Corte econômico à linha do comprimento - máquina de pólo claro para 6m 8m 10m 12m 14m pólo claro sem unidades da tesoura e do guia.

Detalhe rápido:

Descrição:

Parâmetro técnico

1. Espessura do material: 2mm-6.0mm para o aço suave laminado a alta temperatura de Q235A

2. Largura do material: 800-1600mm

3. Peso da bobina de aço: 15 toneladas máximas

4. Diâmetro interno do óleo de aço de c: Φ500mm-Φ750mm

5. Nivelando a velocidade: 5 - 15m/min

6. Número de nivelar rolos: 13

7. Nivelando o diâmetro dos rolos: 130mm

8. Escala do comprimento para a escala: requirments de concessão de 2000~12000mm.

10. Tolerância do comprimento de corte: ±15mm (base na placa do comprimento de 8m)

11. Poder de nivelamento principal do motor: 37kw (total sobre 57KW)

12. área da largura para a máquina: aproximadamente 7000mm

Aplicação:

É para desenrolar-se material do pólo claro, nivelar, cortar, o corte da borda do arranhão e o processo de corte do atarraxamento, para obter uma largura pequena lateral, uma placa de aço da largura grande lateral.

Especificações

1. Carro de aço da zorra da carga da bobina:

Para cima e para baixo: Hidráulico

Mover-se horizontal: motorizado

Peso de Max.loading: 15Tons

2. Tipo hidráulico decoiler do guarda-chuva da dobro-cabeça:

Incluir: Motorizado pague fora, motor, redutor,

O sistema chain toma o deslocamento para girar. O sentido da rotação pode ser sentido horário e unclockwise.

Abra e feche: Hidráulico

Peso de Max.loading: 15Tons

3. Nivelando a unidade: (tipo colocado dois),

Leveler de dois rolos da camada,

13 rolos, incluindo 2 roletes de alimentação, 11 rolos de nivelamento

Nivelando o material do rolo: 42Cr. diâmetro: 130mm, SE extinto

Duas camadas que nivelam rolos, parafuso de sem-fim da movimentação do motor para ajustar acima do movimento da camada para cima e para baixo.

O sistema de transmissão inclui o motor ajustável da velocidade, redutor e assim por diante.

Os roletes de alimentação movimento up/down são com hidráulico.

A unidade é com systeml de guiamento

medição do comprimento

O comprimento que conta o codificador é instalado no rolo

4, cortando (cortador manual do plasma preparado pelo cliente)

5. Borda dobro que corta a unidade.

É cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o pólo claro.

É baixa no princípio de corte do rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o corte reto. Pela mudança a posição da lâmina de corte para obter a tamanho diferente do franco da largura diferente o pólo claro cobre.

Incluir:

Tabela de apoio com o trilho

Apertando a zorra da folha, uma parte

Tipo dobro borda das lâminas que corta a unidade com a caixa do motor e das engrenagens.

6. Atarraxamento que corta a unidade

A máquina de corte do atarraxamento é baixa no princípio de corte do rolamento cortar a chapa de aço. Há uma zorra na parte dianteira da unidade de corte. É para o controle o atarraxamento que corta o grau. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.

Incluir:

Tabela de apoio com o trilho

Apertando a zorra da folha, uma parte

Único tipo borda das lâminas que corta a unidade com a caixa do motor e das engrenagens.

7. Tipo tabela da bola do apoio para a folha terminada do atarraxamento

8. Sistema elétrico:

Tabela de controle central.

O PLC, inversor do motorista da C.A. tem a característica da resposta rápida e da boa atividade, que pode eficazmente controlar a precisão de medição e a velocidade running.

9. Sistema hidráulico:

Energia hidráulica 25L/min

Incluir: estação hidráulica, válvulas, tanque de óleo, junção, tubulação macia, tubulação dura e assim por diante.

Que é a diferença com nosso corte padrão o comprimento e ao econômico?

Comparado com o padrão cortado ao comprimento, o tipo econômico não tem 1) dispositivo hidráulico da guiar-pressão, da pá-cabeça, da pitada e da alimentação

O usuário deve usar o guindaste para levantar e a guilda a cabeça da folha à unidade de nivelamento

2) máquina de corte do feixe hidráulico do balanço: QC12Y-6X2000

O usuário deve usar a máquina manual do cortador do plasma para cortar a folha.

Uma comunicação com os clientes

A: Como à folha de corte com uma largura pequena lateral e a uma folha grande lateral da largura por esta máquina?

B: Primeiramente, há uma borda dobro que corta a unidade, é cortando a borda do arranhão da placa de aço laminada a alta temperatura para obter a largura exata para o pólo claro, e então nós podemos usar nosso atarraxamento que corta a unidade para cortar a chapa de aço em 2 partes com a uma folha mais grande pequena e uma lateral lateral. Há uma zorra na parte dianteira da unidade de corte. É para o controle o atarraxamento que corta o grau. Pela mudança a posição do bujão sobre a zorra para controlar a taxa de corte do atarraxamento.

A: Quantos modelos nós temos para o corte ao comprimento?

B: Nós temos três tipos, medidores 6X1600-12meters (o comprimento de corte máximo é 12meters), 6X1600-14 (14 medidores máximos) e medidores 6X1600-16 (os 16 medidores máximos)

A: Quanto tempo é seu período de garantia da qualidade

Um ano. E quando a máquina chega na oficina do cliente, nós enviaremos o coordenador a comissão a máquina e daremos o treinamento. Mas também, o cliente pode deixar seu coordenador a nossa oficina estudar antes da entrega.
