| Brand Name: | CMC |
| Model Number: | 6x1500 |
| MOQ: | 1 conjunto |
| preço: | According to the machine requirements |
| Payment Terms: | T/T, L/C |
| Supply Ability: | De acordo com a situação real |
Modelo de máquina de aço do corte da bobina: 6x1500
Descrição:
Carga de aço da bobina, decoiling a bobina de aço, cortando a placa, e dar um coice a unidade e o descarregamento.
Aplicação:
Esta linha é para a bobina de aço que desenrola-se, corte da placa e o processo de corte de aço da bobina
Parâmetro técnico:
Espessura máxima 6mm da matéria prima, aço suave laminado a alta temperatura mínimo da espessura 2.5mm.
Largura do material: 800-1550mm
Peso da bobina de aço: 25 toneladas máximas
Diâmetro interno da bobina de aço: 508mm-760mm
Diâmetro exterior da bobina de aço: Max.1500mm
Diâmetro do rolo de pitada: 190mm
Poder do motor do rolo de compressão: 2.2kw, modelo da caixa de engrenagens: BWD13, taxa: 187
Velocidade de trabalho do rolo de compressão: 3m/min
Quantidade de nivelamento áspera do rolo: 3, acima de um, parte inferior dois.
Diâmetro de nivelamento áspero do rolo: 125mm
Para cortar produtos do revestimento, cortando a tolerância da largura: ±0.20mm
Para cortar produtos do revestimento, Max.weight da bobina: de 15 toneladas
Para cortar produtos do revestimento, o diâmetro interno da bobina de aço: 760mm
Cortando a espessura da unidade: 2.5~4.5mm, C245
Especificações dando laços do poço: 5500×2200mm×2500mm Length×width×depth
Cortando o diâmetro do eixo: 220mm
Cortando o material do eixo: 40Cr
Cortando o poder do motor principal da unidade: 37kw (960RPM), ENGRENAGEM BOX650
Os detalhes de lâmina, espaçador, anel de borracha, consideram a lista do acessório.
Cortando o material da lâmina: H13K, dureza HRC55-58
Poder do motor principal do mecanismo da rebobinação da sucata: YLJ6.3KG/M
Velocidade de rebobinamento, espessura 4.5mm, 20m/min. espessura máxima 2.5mm, velocidade máxima da frequência da C.A. 25m/min ajustável
Poder do motor principal da unidade do rebobinamento: 90kw (960rpm), caixa de engrenagens: 850
Os detalhes de dimensão, consideram o desenho unido
Detalhe de todo o dispositivo:
1. Zorra hidráulica da carga da bobina
Esta zorra pode levar a bobina de aço e fazê-la mover-se para cima e para baixo. O trilho de guia de quatro rodas que anda, para cima e para baixo é terminado pelo cilindro hidráulico, o corredor da zorra é terminado pelo redutor do motor e da caixa de engrenagens.
2. Decoiler hidráulico
tipo do guarda-chuva da Dobro-cabeça, incluindo: unidade deixada e direita,
Aberto e próximo: Hidráulico
Consiste na base denominada guia, no suporte, no mecanismo do prendedor, no eixo decoiling e no tipo dobro-cabeça do guarda-chuva.
O decoiler pode mover-se da esquerda para a direita e centralizar simultaneamente.
3.Light tipo imprensa-guia hidráulico, cabeça da pá, abridor, comprimindo o mecanismo:
Compôs da base quadro-denominada, do braço hidráulico do imprensa-guia, do mecanismo hidráulico da pá-cabeça, do mecanismo hidráulico do abridor, do mecanismo compressor hidráulico etc.
3,1 mecanismo hidráulico do imprensa-guia: Consiste no braço hidráulico do pressionar-guia, na roda do pressionar-guia, no mecanismo de aço da transmissão da corrente do wheel& da roda dentada, equipados com a velocidade cycloid do girândola 5.5Kw que reduz o motor etc.
3,2 mecanismo hidráulico da pá-cabeça: Consiste no escudo da pá-cabeça, no mecanismo hidráulico hidráulico etc. do equilíbrio da pá-cabeça, do lifting& da pá-cabeça.
3,3 mecanismo hidráulico do abridor: Consiste na coluna do guia e a luva do guia, abridor hidráulico comprime & o mecanismo de levantamento etc.
3,4 mecanismo compressor hidráulico: Consiste no suporte, base do bloco de deslizamento, 2 rolos de compressão, rolo que superior o lifting& hidráulico comprime o mecanismo, peças do poder, caixa de engrenagens. etc.

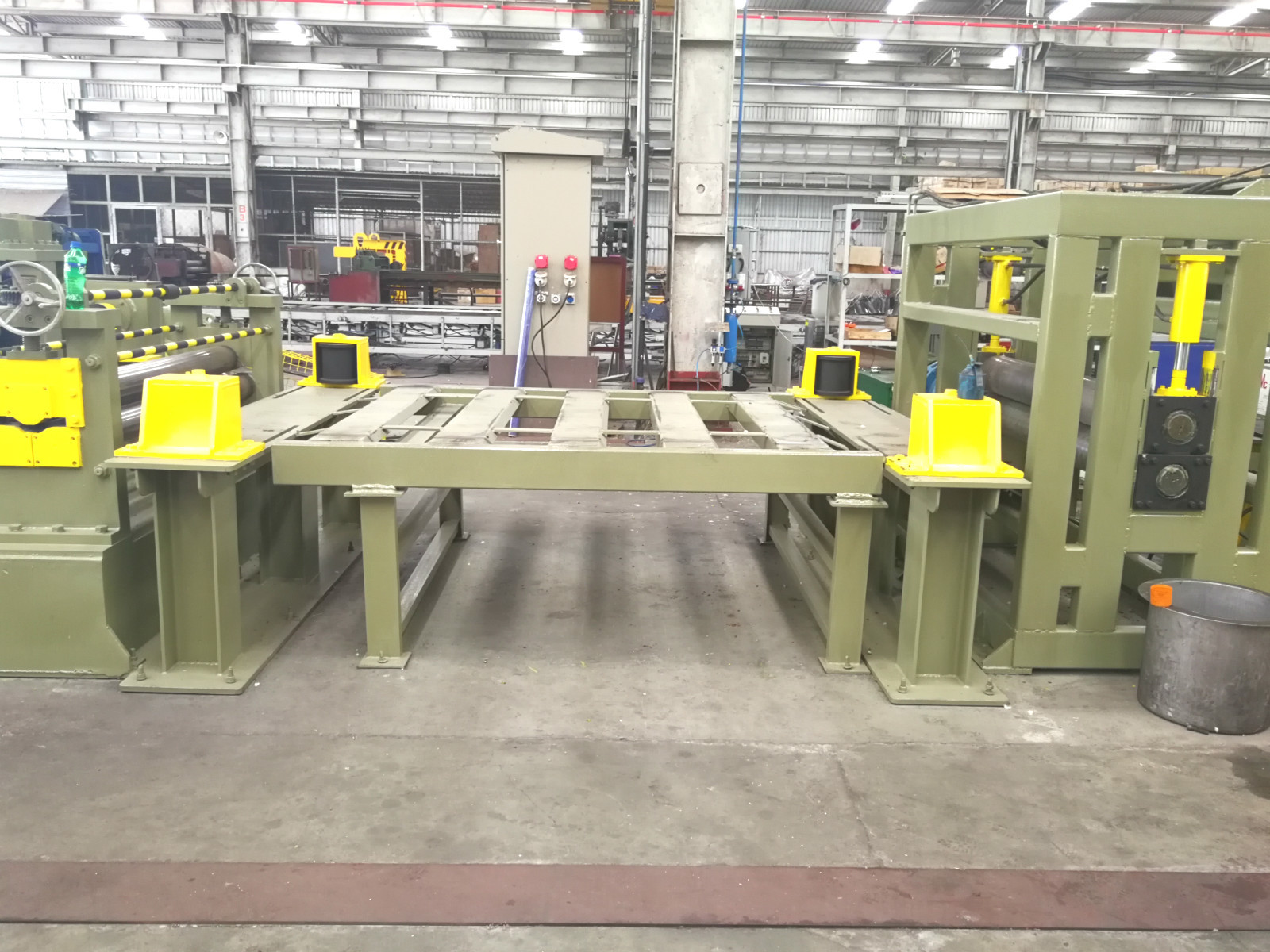

4.Tansition worktable, comprimento do comprimento: 3m
5. Unidade de nivelamento áspera
A unidade de nivelamento áspera tem três rolos para nivelar a função. É modo inativo.
6. Dispositivo de guiamento antes de cortar
O dispositivo de guiamento consiste trabalhar o suporte, trilho de guia, mecanismo de centralização do adjusting& do mandrel do parafuso, fase baixa do guia ativo, mecanismo vertical do rolo.
Todo o dispositivo antes da unidade de corte.

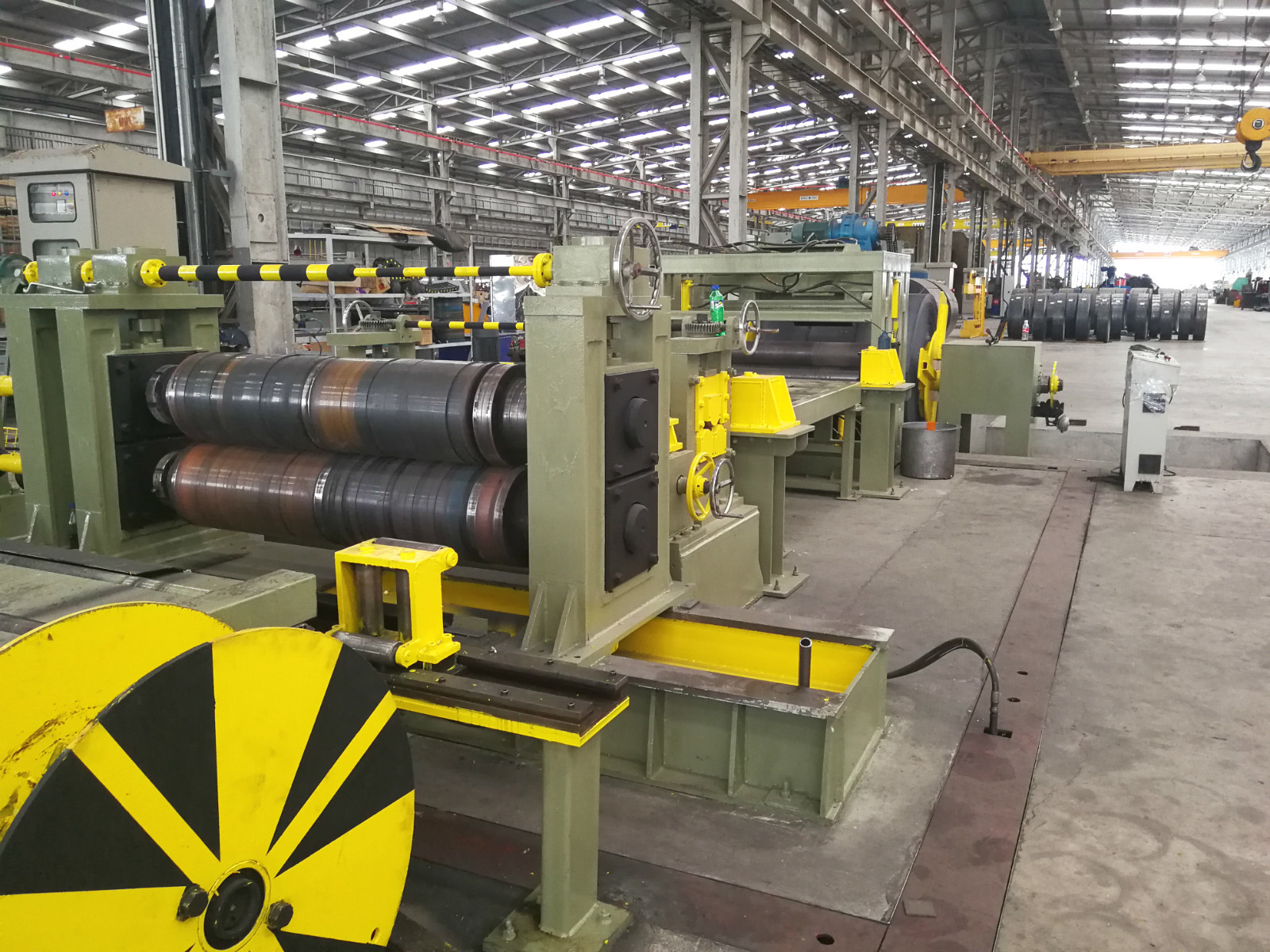

7. Cortando a unidade:
Consiste na peça da unidade central e na divisória do poder.
Peça do poder: Consiste na zona de influência, no decelerator, no motor velocidade-ajustável da C.A., na caixa da distribuição da engrenagem, no acoplamento, na embreagem, nas partes da conexão, na transmissão transversal universal etc.
Peça da unidade central: Consiste na fase baixa, suporte do fixo-estilo, bloco de deslizamento grande de eixo da lâmina, eixo da lâmina duas partes, suporte ativo, bloco de deslizamento do eixo da ferramenta, &exit hidráulico da entrada do suporte ativo quemuda ajustando o mecanismo, levantamento elétrico do eixo superior da ferramenta & para comprimir o mechani, etc. ajustáveis.

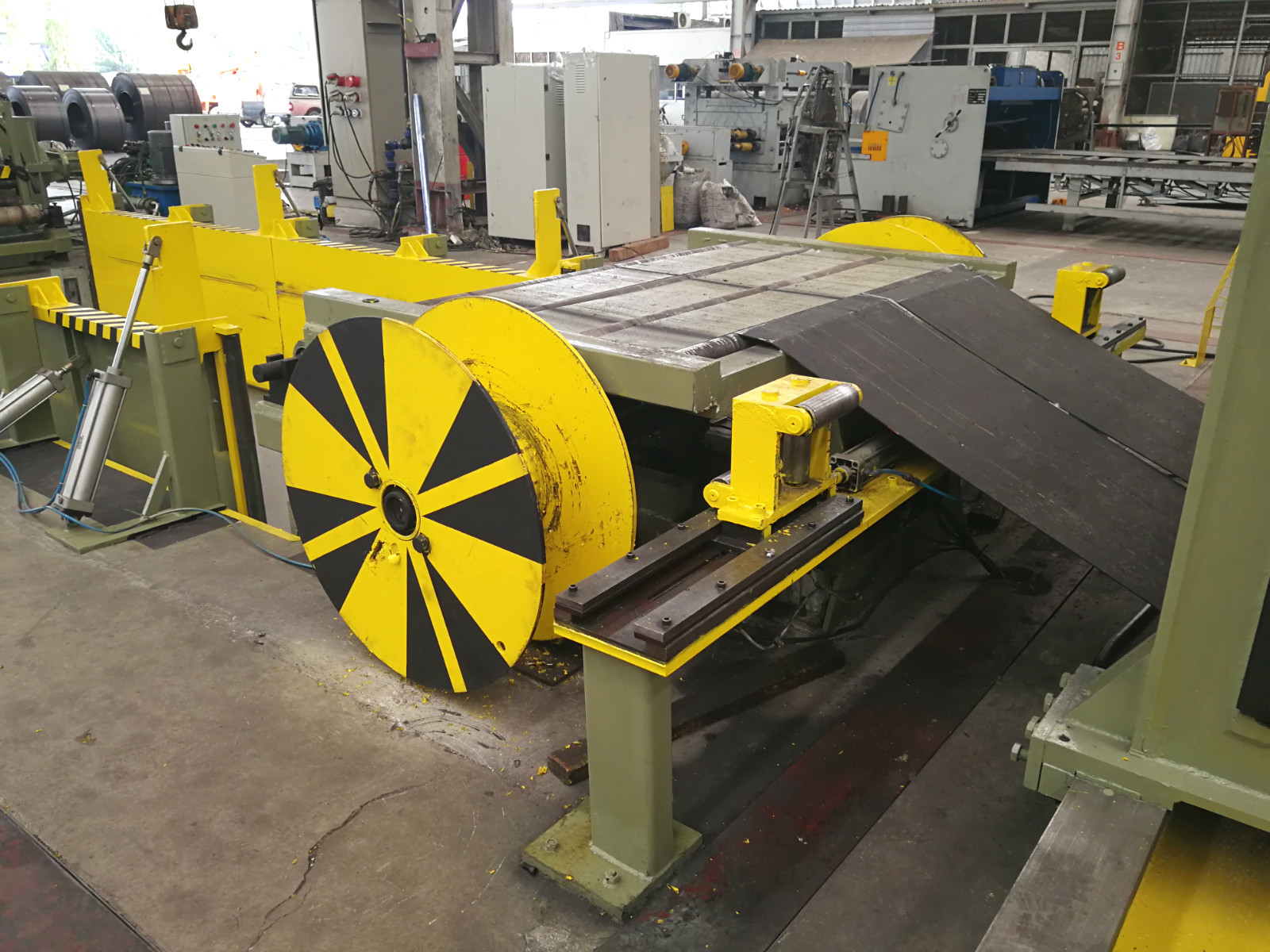

8. Mecanismo da rebobinação da sucata:
Consiste no suporte, no eixo do rebobinamento, carregando a base, os 2 discos do rebobinamento do cone, o mecanismo da transmissão da roda de roda dentada do chain&, o redutor, o acoplamento, o motor etc.

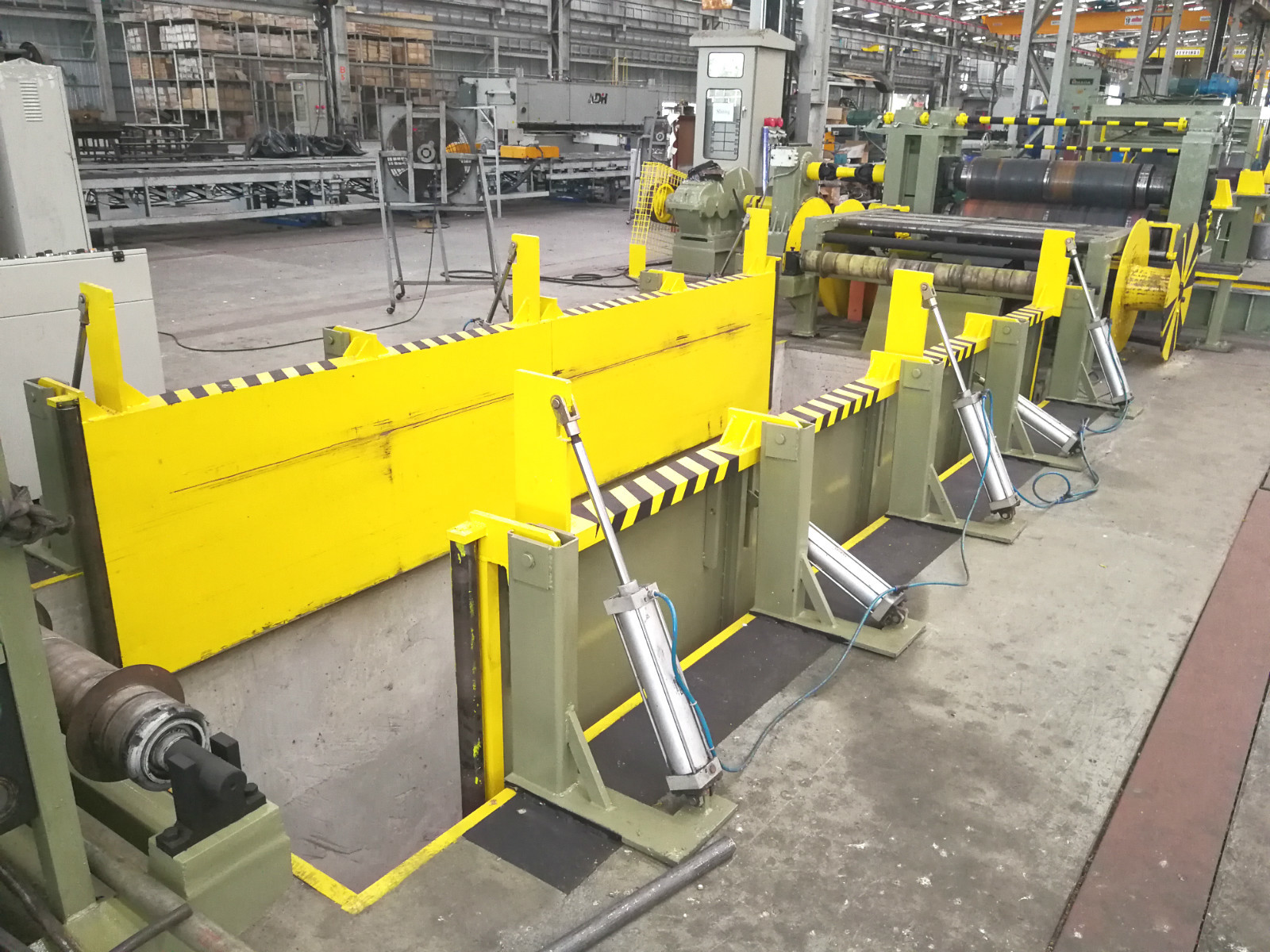

9. Worktable dando laços do &transition:
Consiste no suporte, carregando a base, rollerway, placa de apoio,
Poço dando laços Length×width×depth: como o parâmetro técnico
worktable da transição, com o cilindro hidráulico para aumentar acima.
Está incluindo duas as peças esquerdas e direitas.
10. Pre-separação, mecanismo da tensão, mecanismo da separação da imprensa hidráulica, mecanismo deapoio:
Consiste na base, carregando a base, rolamento do pre-seperation, umedecendo o suporte, umedecendo a placa, umedecendo a placa que o lifting& hidráulico comprime o mecanismo, tensão que reverte o suporte, 2 rolos do refletor da tensão, suporte da imprensa-seperation, eixo da imprensa-seperation, imprensa-seperation, hidráulica comprime & levantando o mecanismo, mecanismo deapoio hidráulico, mecanismo deapoio hidráulico do equilíbrio do lifting&, equipado com as folhas da separação, os arbustos de nylon etc. do espaçador.
11. Dar um coice a unidade:
Consiste na base, dar um coice reduzindo a caixa de engrenagem, dar um coice o eixo, a placa do arco, expansão-mantendo o disco, o mecanismo de retração diagonal do expansion& do bloco de deslizamento, a boca hidráulica dos tenazes de brasa que grampeiam o mecanismo, o mecanismo &rotatary do cilindro do óleo da expansão, o mecanismo do prendedor, o acoplamento, o braço suportando ativo hidráulico, suportando a base, equipada com o motor velocidade-ajustável etc. da C.A.
12. Zorra de descarregamento hidráulica:
Esta zorra pode levar a separar-bobina, movimento hidráulico e o elevador, o corredor da zorra é conduzido pelo guia que quatro-rodado motor a trilha move para fora a linha e a saída.
13. Sistema elétrico:
Tabela de controle central.
Consiste no armário, no armário de funcionamento do controle elétrico principal, no armário de funcionamento assistente e nos outros elétricos. Cortando e dar um coice o motor.
A proteção da segurança do grupo do equipamento, o botão do corte de energia do stop& da emergência, a lâmpada etc. da exposição da máquina-parada.
Sistema 14 hidráulico:
Energia hidráulica 25L/min
Incluir: estação hidráulica, válvulas, tanque de óleo, tubulação comum, macia, tubulação dura e assim por diante.
Cortando a lâmina, espaçador, placa do espaço, tambor do espaçador, lista do anel de borracha (não com máquina, precise o custo adicional)
