linha cortada ao comprimento para poste de luz

Corta a linha de comprimento.para postes de luz, modelo: CTLA8x1800

(Tipos totalmente automáticos, nivelamento de 4 camadas)

Características de propriedade:

Compreensão completa a)Outras matériasctipo, se tiver a largura certa para o poste, comprimento CNC controlado,coníferas s- Não, não.

Sistema automático de descarga e empilhamento de placas.

Com duas lâminas tipo duplo raspador borda de corte unidade e unidade de corte cônica.

(NOTE: sistema de empilhamento automático para chapas de menos de 6 mm, chapas de postes leves)

Aplicação:

É para o processo de descolagem, nivelamento, corte, corte de borda de raspagem e corte cônico de material de poste leve,

para obter um lado pequena largura, um lado grande largura placa de aço.

Parâmetro técnico e dispositivos compostos

Parâmetro técnico

• Espessura do material:3mm-8 mm para Q235A (Q345=6 mm,) aço leve laminado a quente, ((ST52=6 mm)
• Largura do material:800-1800 mm
• Peso da bobina de aço:Max.30toneladas
• Diâmetro interno da bobina de aço:Φ508mm-Φ760 mm
• Velocidade de nivelamento:5-15m/min
• Número de rolos de nivelamento: 13
• Diâmetro dos rolos de nivelamento:144 mm
• Distância do rolo de nivelamento: 150 mm
• Material do rolo de nivelamento: GCr15
• Dureza do rolo de nivelamento: HRC55-58 anos.
• Dispositivo de rolamento de suporte: 3 unidades
• Diâmetro do rolo de suporte: 150mm
• Intervalo de comprimento para escala:2000- Não.12000 mm de acordorequisitos
• Tolerância de comprimento de corte:± 15 mm (baseada numa placa de 8 m de comprimento)
• Potência do motor de nivelamento principal: 45kw,960 RPM
• Capacidade da máquina de corte:8mmx2500 mm
• Ângulo de rotação da máquina de barbear: Max.1.5grau.
• duploborda e cônicoVelocidade de corte  15m/min.
• Poder da Comissãoprincipalmotor para cortar11kW
• Velocidade de movimentação do Dolly:15m/min,ajustável
• S- Não. LâminaMaterial: H13k
• Cortar bLadeDiâmetro:310 mm
• Diâmetro do rolo de pinçagem:310 mm
• Largura interna máxima da unidade de corte duplo:1800 mm
• Largura interna máxima da unidade de corte cônica:2400 mm
• largura da área da máquina:cerca de 7000 mm

Detalhe do dispositivo

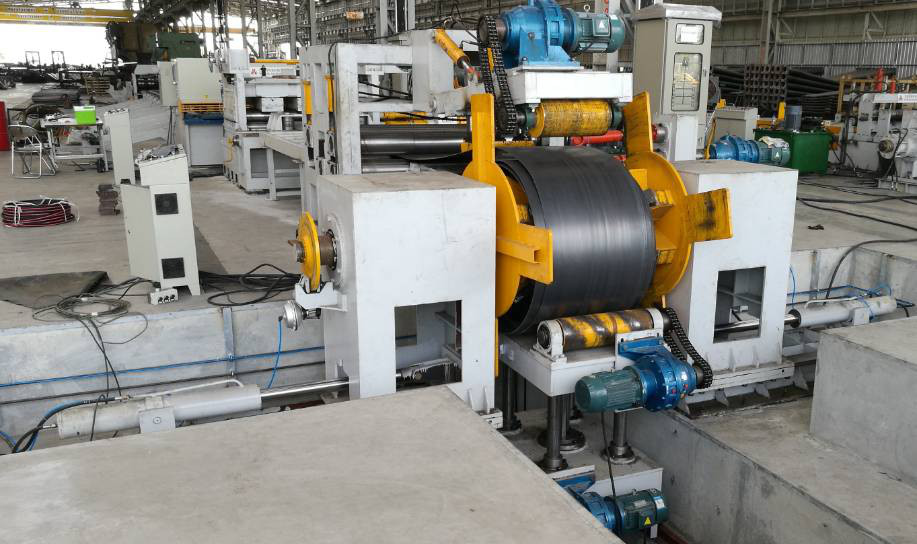

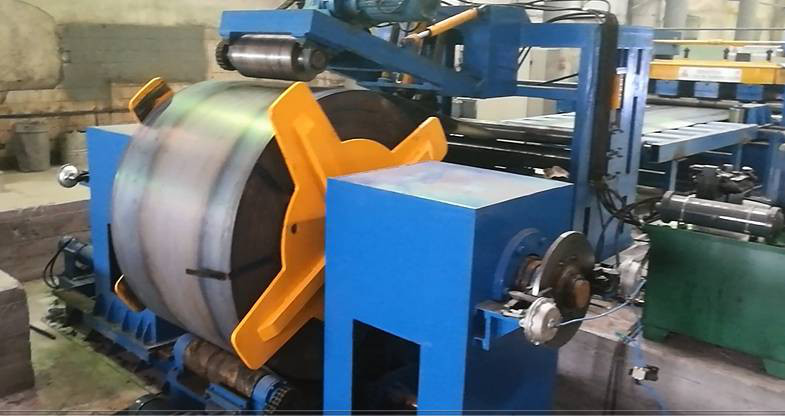

1Carrinha de carregamento de bobina de aço.

Para cima e para baixo: hidráulico

Movimento horizontal: motorizado

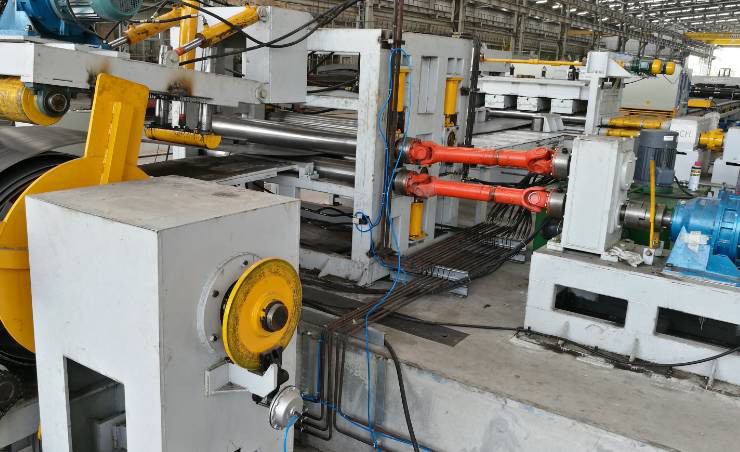

2Descolador hidráulico de cabeça dupla para guarda-chuvas:

Incluindo:unidade esquerda e direita,

com travões que dão tensão de rotação ao eixo.

Abrir e fechar: hidráulico

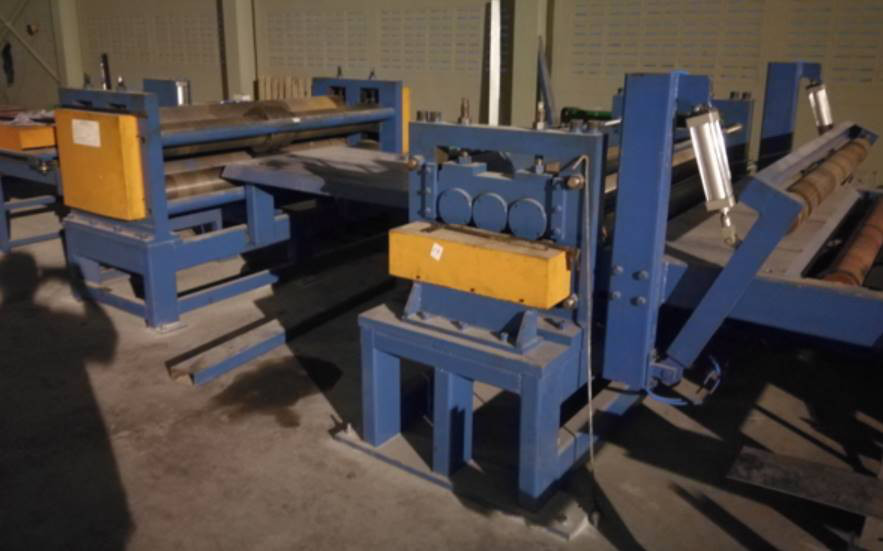

3.Pressão e orientação hidráulicas, dispositivo hidráulico de cabeça de pá, pinçaDispositivo

É composto por quadro, dispositivo de prensagem e orientação hidráulica, dispositivo de cabeça de pá hidráulica, pinçarolos

e sistema de condutor motorizado, etc.

• Dispositivo hidráulico de prensagem e orientação:

Este é constituído por um braço hidráulico de prensagem e orientação, uma roda de prensagem e orientação, uma caixa de engrenagens, um motor, etc.

• Dispositivo de cabeça de pá hidráulica:

Este é composto por um dispositivo de contração de placa de pá hidráulica, uma placa de expansão, um dispositivo hidráulico, etc.

• Dispositivo de pinça hidráulica

É constituído por um slide, 2 rolos de pinça, dispositivo de pinça hidráulico, quadro, etc.

• Parte de potência do dispositivo de pinça hidráulica

Este é composto por motor AC, caixa de engrenagens, um grupo de fuso e conecta, suporte de rolamento, uma junção universal, etc.

4Tabela de trabalho de rolagem central

5.Dispositivo de orientação

É composto de estrutura de guilda, placa de plano móvel, dispositivo de ajuste de orientação, roda de inclinação vertical.

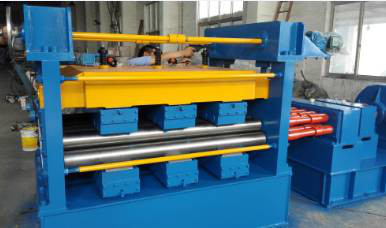

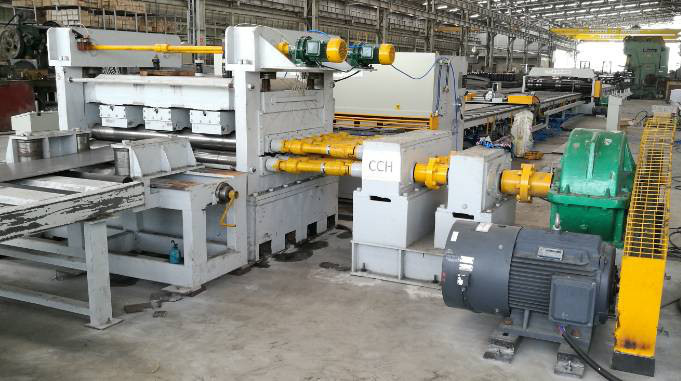

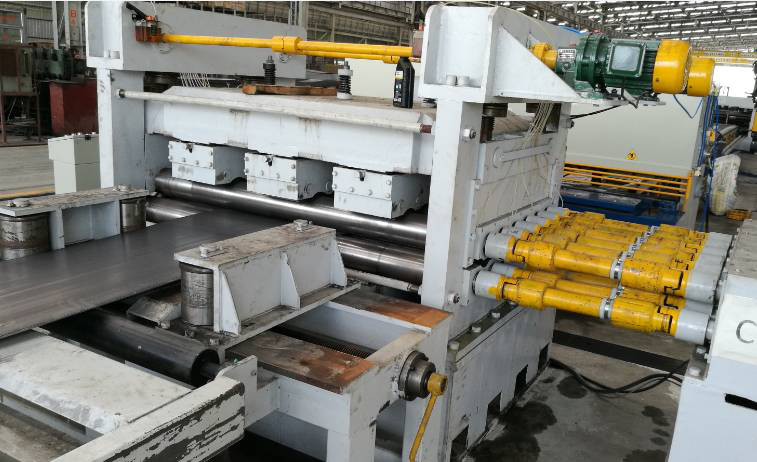

6.Unidade de nivelamento:(QuatroTipo de colocação)

Este é o equipamento principal desta linha que se divide em parte de potência e parte de hospedeiro.

A parte de potência é constituída por um suporte de potência, um desacelerador,Amotor regulado de velocidade C,AC gabinete elétrico

(Motor de frequência AC), acoplamento, caixa de distribuição de energia, roda de correia, correia, junção universal e freio YWZ, etc.

A parte de acolhimento é constituída por um suporte inferior, um quadro, um suporte inferior do eixo, um suporte do eixo deslizante, um rolo de nivelamento, um quadro de suporte superior,

Para o fabrico de máquinas de lavar ou de limpar, de uso doméstico

Motor, bomba de lubrificação manual.

Características desta máquina:

Ele adotou caso distribuição de energia, cada rolo nivelamento estão ligados com acoplamento cruzado universal, para cima e para baixo nivelamento

Os rolos são ambos ativos, a velocidade linear é consistência, de modo que os atritos entre a superfície do rolão e a placa diminuirão, o que poderia

eficiência de nivelamento rápido.

Existem dois conjuntos de rolamentos de rolos em ambos os lados do eixo de nivelamento, um conjunto de rolamentos de empurrão de plano utilizados para diminuir o

A redução da fricção e a prevenção da liberação axial, o que pode aumentar a eficiência.

Dois grupos de rodas de apoio são instalados na máquina, que podem ajustar para cima e para baixo, para a frente e para trás.

para suportar o rolo principal e aumentar a dureza do rolo e a eficiência de nivelamento rápido.

que possam impedir a entrada de escória de óxido no rolamento.

A máquina é adotar engrenagem de verme e vareta de verme, grande torção no ajuste bipolar desaceleração e prensagem, prensagem pesada

poder, podia ajustar-se individual e sincronicamente para levantar e pressionar, e definir o micro-ajuste manual.

O rolo de nivelação é o apagamento por indução de frequência média, nível mais profundo, que poderia evitar queimar o rolamento quando falta óleo e

Poderia prolongar a vida útil da máquina.

A máquina de nivelação de hospedeiro é adotar fornecimento de óleo centralizado que poderia operar facilmente..O motor é um motor com regulagem de velocidade de corrente contínua,A utilização de uma placa central Eurotherm pode reduzir o tempo de elevação e travagem (um tempo de travagem dois terços mais curto do que o normal) e aumentar a eficiência de nivelamento..

7.Tipo rotativoMáquinas de corte:

Incluindo:Cisação hidráulica do feixe de balanço Q12Y-6*2000.

O cisalhamento pode ser girado 3 graus para ser adequado para placa de poste de luzA cortar.

Depois de cortar, a placa seráparalelo, desta forma reduz o desperdício de material e ser fácil para o próximo processo de fabricação de pólo de luz

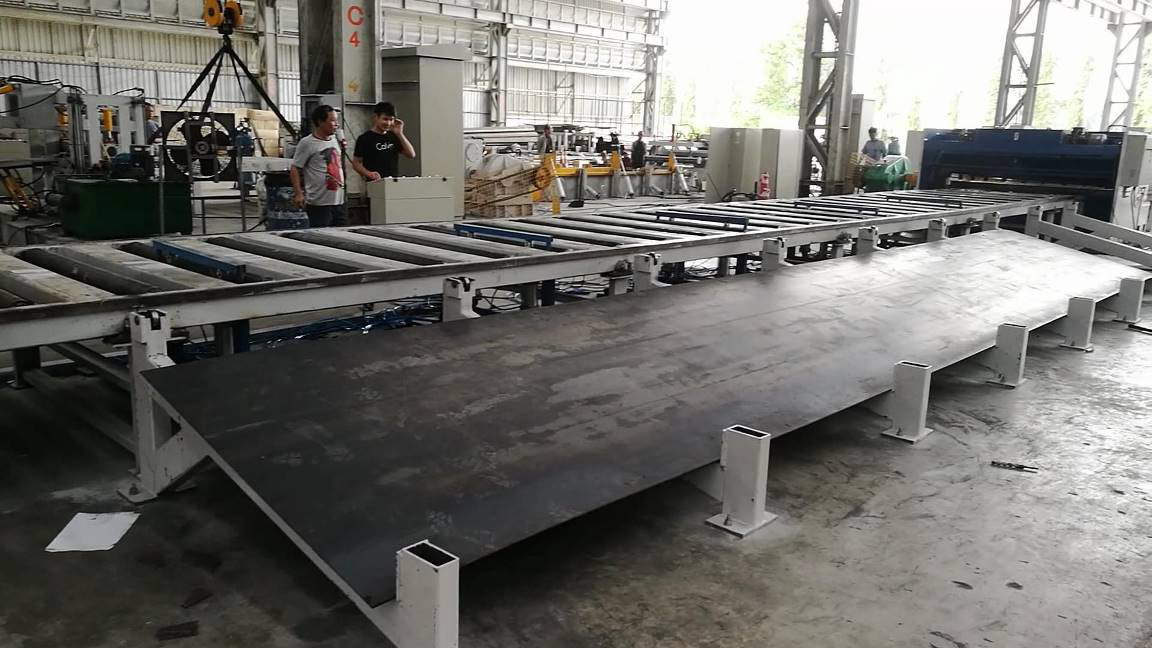

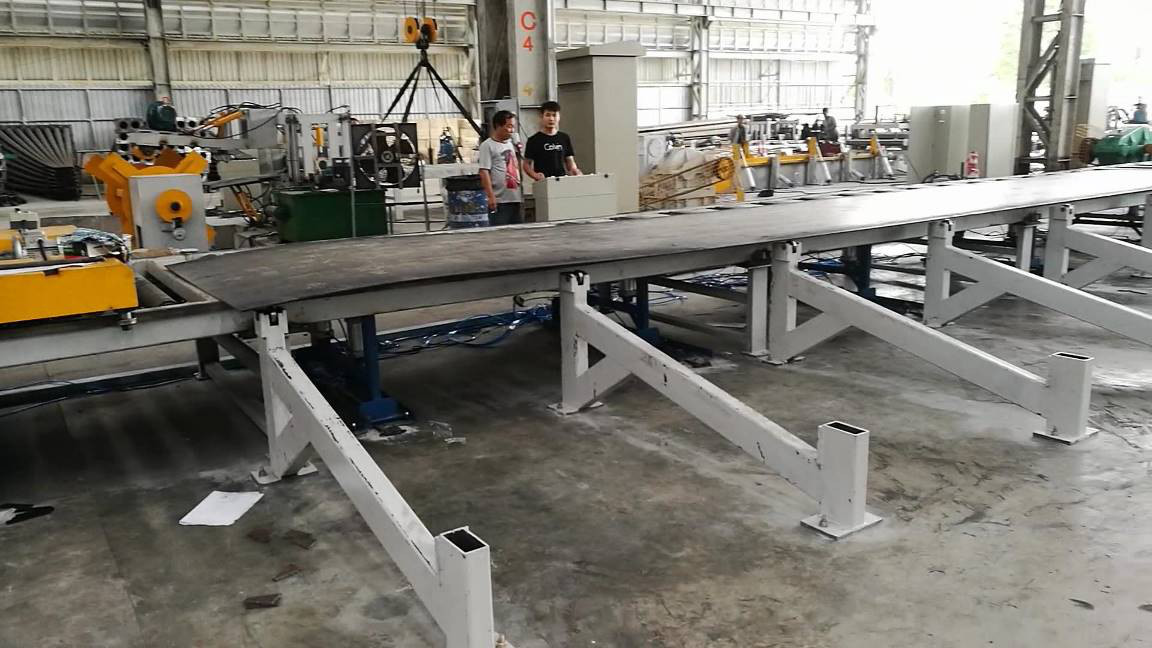

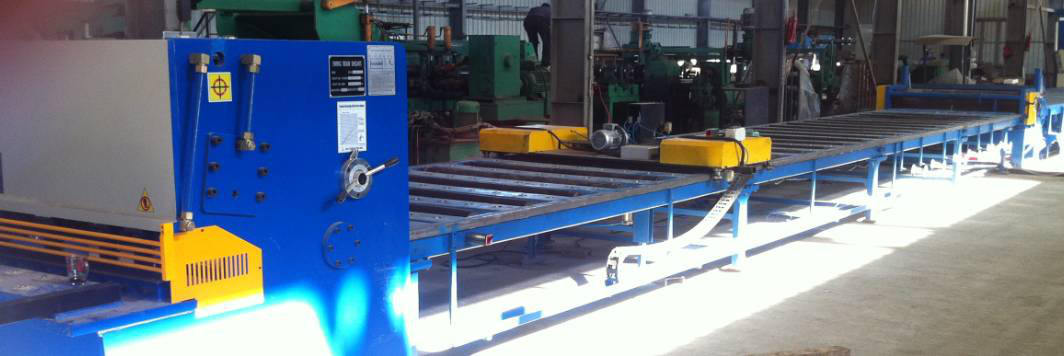

8.PMesa de suporte de comprimento superior + carrinho, com dispositivo de automação:

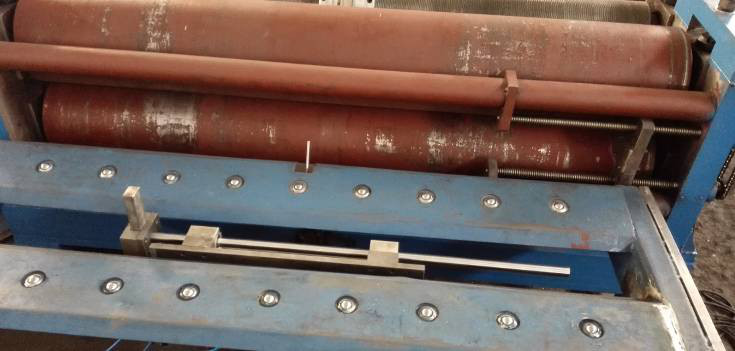

Há um boneco na frente dodupla bordaÉ para controlar ocortando retas e rectangulares.Ao alterar a posição da rolha para controlar oTamanho da placa retangular.

O boneco com motorizado condução, ele pode mover-se para a posição certa na mesa de acordo com o comprimento da placa do poste.

OTabelarolos com condução motorizada, quando o rolo é mergulhado por motor, a placa pode mover-se para o corteunidadee não é preciso empurrar a placa manualmente.Ecom um rolão muito grande com embreagem pneumática, pode ser conduzido por motor e cadeiasistema, também pode mover o pratoManualmentepara ajustar a placa.

Tanto em carrinho como no geloNa unidade de corte de borda, há um dispositivo pneumático para parar a placa de empurrão para obter a dimensão correta da placa retangular.

9Dispositivo de elevação de placas.

TO seu dispositivo inclui dois cilindros pneumáticos, e pode ser movido para diferentes locais de acordo com o comprimento da placa.

WQuando a placa chegar à frente da unidade de corte, a placa será parada, este dispositivo irá subira placa, para que o carrinho possa apertar e mover a placa.

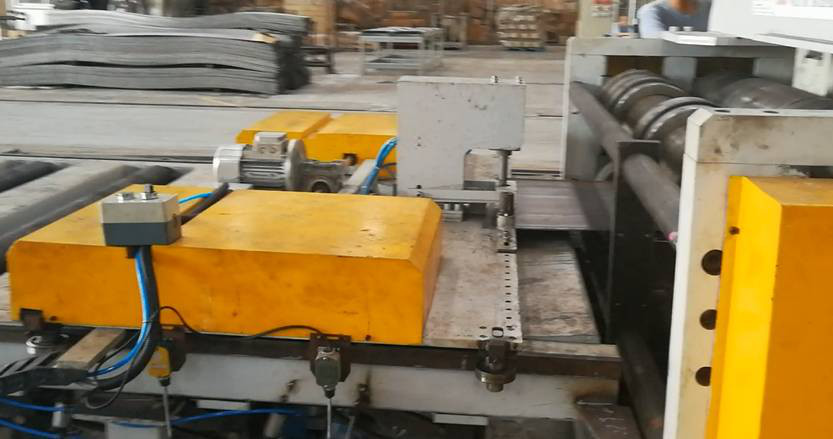

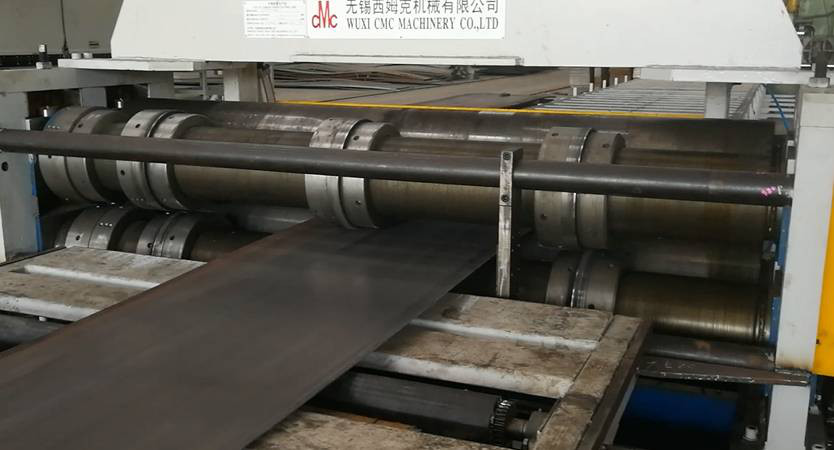

• Unidade de corte de duas pontas.

O duplo.bordaA máquina de corte baseia-se no princípio do corte por laminação para cortar a chapa de aço.

É para cortar a borda de raspagem da placa de aço laminada a quente para obter a largura exata para o poste de luz.

Incluindo:dois pares de rolos de pinçagem, motor, caixa de engrenagens, quatro pás

Para cima e para baixo, dois rolos de tipo parafuso, com dois pares de lâminas de corte.

Os rolos de tipo parafuso são fáceis de ajustar a lâmina de corte para qualquer posição para cortar qualquer tamanho de chapa.

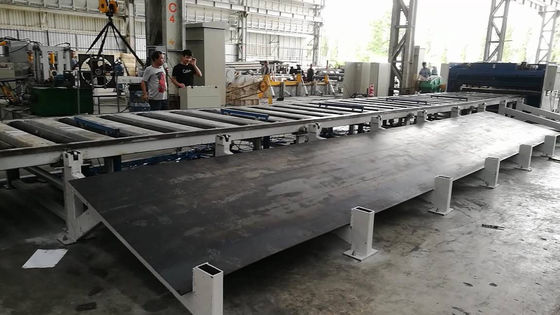

11 anos.PMesa de suporte de comprimento superior + carrinho, com dispositivo de automação:

A unidade de corte tem uma rolha na parte da frente, destinada a controlar o grau de corte cônico, alterando a posição do

Para controlar a velocidade de corte cônico.

O boneco com motorizado condução, ele pode mover-se para a posição certa na mesa de acordo com o comprimento da placa do poste.An

Pressione a placa para obter a direção de movimento da placa direita.

OTabelarolos com condução motorizada, quando o rolo é mergulhado por motor, a placa pode mover-se para o corteunidadee não

Preciso de empurrar a placa manualmente.Ecom um rolão muito grande com embreagem pneumática, pode ser conduzido por motor e cadeiasistema, também pode

Mova o prato.Manualmentepara ajustar a placa.

Tanto em carrinho como no gelon unidade de corte cônica, existem dispositivos pneumáticos para a placa de empurrão para parar para obter cónica direito

ângulo de corte.

12Dispositivo de elevação de placas.

TO seu dispositivo inclui dois cilindros pneumáticos, e pode ser movido para diferentes locais de acordo com o comprimento da placa.

Wquando a placa alcançar a frente da unidade de corte, a placa será parada, este dispositivo vai subira placa, a fim de que o

A Dolly pode apertar e mover a placa.

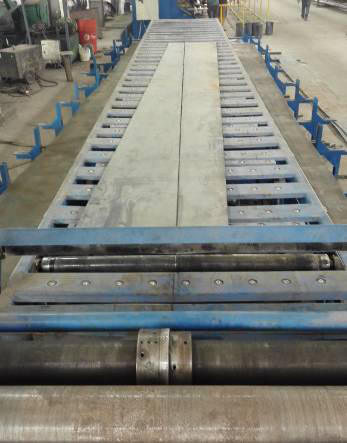

13- Unidade de corte

A máquina de corte cônica baseia-se no princípio do corte por laminação para cortar a chapa de aço.e arranjar uma placa de trapézio

com uma certa taxa de afundamento.

Incluindo:dois pares de rolos de pinçagem, motor, caixa de engrenagens, rolos de pinçagem para cima e para baixo, duas lâminas,

Para cima e para baixo, dois rolos tipo parafuso, com um par de lâminas de corte.

Os rolos de tipo parafuso são fáceis de ajustar a lâmina de corte para qualquer posição para cortar qualquer tamanho de chapa.

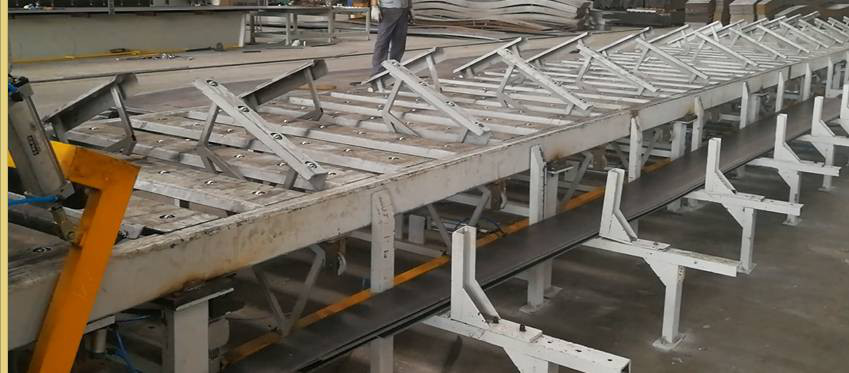

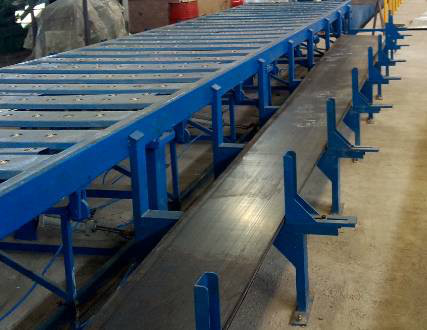

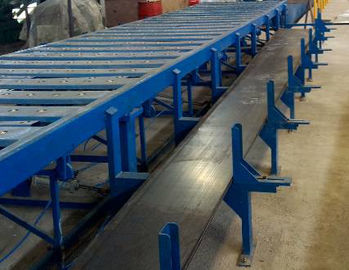

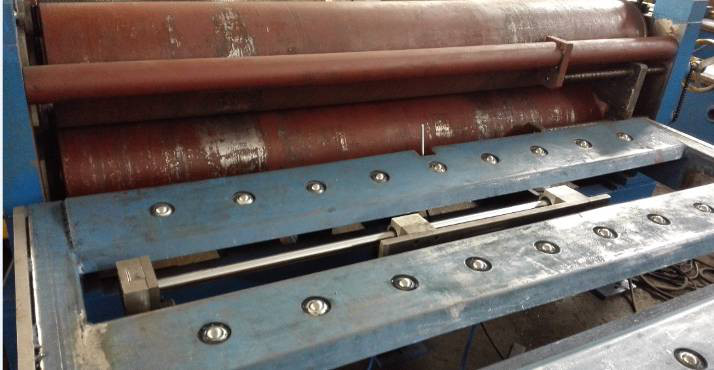

14Tabela de apoio de tipo esferográfica para chapa cônica acabada

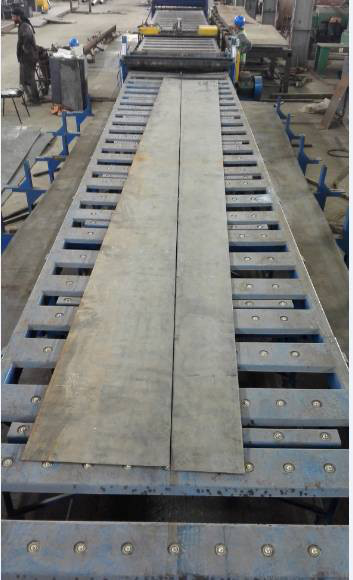

15.Sistema automático de descarga e empilhamento de placas cónicas

Há dois pneumáticosempinarrolos.Tele roda de pinçamento de fundo é com a condução motorizada, quando o rolo é

A placa cónica pode ser deslocada para longe docortarunidade.WQuando a placa parou de se mover, o rolo subiu.

A partir daí, o volume do reservatório irá subir e dar espaço para descarregar a placa.

UNa tabela, são 12 unidades de descarregamento pneumático.TEi pode levantar-se do meio da mesa, então duas peças

A placa cônica deslizará para ambos os lados do suporte de empilhamento.

16.Sistema elétrico:

Mesa de controlo central.

Para corte de duas bordas e corte cônico, tambémPLC, inversor de condutor de CA têm a característica de resposta rápida e boa atividade,

que podem controlar eficazmente oDollyVelocidade de execução.

17Sistema hidráulico:

Potência hidráulica 25L/min

Incluindo:estação hidráulica, válvulas, tanque de óleo, juntas, tubos macios, tubos duros e assim por diante

18.Pneumáticosistema:

Fou embraiagem de carrinho e de mesa, dispositivo de elevação de placas, dispositivo de descarga de placas, etc.

19Opção:

AumentarUnidade de nivelamento após corte cônico.

RElevar a tensão da chapa de aço, e fácil para o próximo processo.

(esteunidade adequada para placas de espessura inferior a 6 mm para postes de luz de rua)

20Opção:Sistema off-line da placa

(Após a placa ter sido cortada ao comprimento, o sistema pode mover a placa para o lado da máquina.)
