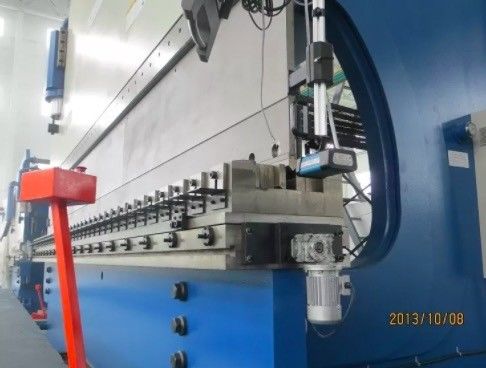

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm
Linha de produção de aço afilada 60mm da máquina de polo claro 130mm

Imagem Grande :  Linha de produção de aço afilada 60mm da máquina de polo claro 130mm

Detalhes do produto:
Lugar de origem: WUXI., CHINA
Marca: CMC
Número do modelo: RW-DC120/260
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: Negotiation
Detalhes da embalagem: Nude
Tempo de entrega: De acordo com a situação real
Termos de pagamento: T/T
Habilidade da fonte: De acordo com exigências

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm

descrição
Material: Aço, alumínio, Q235, A36, ferro Nome: Rua de aço afilada polo claro que faz a máquina
Diâmetro inferior: 130-265mm Diâmetro superior: 60-120mm
Garantia: 2 anos Tipo do braço: Único braço afilado, único, Tri braço
Realçar:

máquina octogonal de polo claro

,

Máquina de aço afilada de polo claro

,

linha de produção do polo claro de 60mm

MÁQUINA DA SOLDADURA DA PLACA DE BASE DO ROBÔ E DE COMBINAÇÃO DO CORTE DA PORTA, MODELO: RW-DC120/260





Aplicação



A máquina é função combinada do corte da porta do CNC, ele é apropriada para o polo cônico, polo redondo, corte octogonal do CNC da porta do polo claro, a forma de corte pode ser o círculo, o quadrado, o retângulo, o tipo elíptico etc. e algum que podem ser tração projetada pelo computador.

A fonte de corte é plasma automático. Assim a velocidade de corte será muito rápida, e a qualidade do de ponta é melhor então corte de chama. Devido ao uso dos E.U. - a fonte e a tocha feitas de alimentação do plasma de Hypertherm, a diferença de corte são relativamente pequenas, e as partes cortadas são usadas geralmente como as tampas da porta.

O material do polo pode ser de aço ou de alumínio.

O sistema de solda é aplicado para a produção de solda da placa de base do polo claro. Por uma comunicação do tempo real entre o robô e o poder de solda, de acordo com a posição de solda diferente ganhar a emenda de solda da boa qualidade,

Em primeiro lugar, a emenda circunferencial interna e exterior da placa de base do polo é soldada, e o reforço de reforço da placa de base é soldado então automaticamente







A disposição geral como followings:

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm 0

Linha de produção de aço afilada 60mm da máquina de polo claro 130mm 1



Características

  1. Com o expansor especial do polo, para fazer o polo redondo ou octogonal a fácil fixar para dentro da placa de base
  2. Com a função da colocação automática e da soldadura automática do reforçador na placa de base
  3. O robô de Kawasaki é usado para a boas operação e qualidade.
  4. O poder de solda é de Kemppi, da boa qualidade da emenda e da soldadura eficaz
  5. A transição da posição tem o grande anjo de gerencio, que pode conseguir toda a solda do ângulo.
  6. Economia de mão de obra.
  7. A tempo inteiro trabalhando
  8. Aparência de solda bonita com qualidade segura.
  9. A máquina inteira tem um projeto do movimento da maneira. É apropriado para a produção rápida da quantidade. os polos empilhados no lado esquerdo da máquina, movendo-se para a direita um por um terminar a soldadura, e os polos soldados são empilhados à direita. O polo move-se e as elevações, sem guindaste aéreo, e a intensidade do trabalho do operador são baixas.
  10. Esta máquina igualmente combina a função do corte da porta do CNC do polo claro, que pode automaticamente terminar a soldadura da placa de base inferior, a soldadura do reforço de reforço e o corte do plasma da porta em umas carga e fixação do tempo. A época de carregamento do operador é reduzida extremamente, e o espaço da produção salvar.

Parâmetro principal:


Não. Artigo Parâmetro
1 Diâmetro mínimo de Polo ou da barra redonda 120mm
2 Diâmetro máximo de Polo ou da barra redonda 260mm
3 Polo ou barra redonda max.length 12~14m
4 Espessura mínima de Polo ou da barra redonda 2.5mm
5 Espessura máxima de Polo ou da barra redonda 4.5mm
6 Peso máximo de Polo ou de barra redonda 150kg
7 Conduzindo a velocidade 6~48m/h, ajustável, com servocontrol da C.A.
8 Velocidade de solda (dependem de 9Voltage, o ajuste atual, e a altura de solda, e a dimensão do polo)



(velocidade da referência 5~7 minutos/parte)

9 Distância de corte máxima da parte inferior, X linha central 1500mm
10 Fonte do plasma

Hypertherm Powermax 45

Espessura máxima apropriada: 6mm

(Feito nos EUA)


11 Espessura máxima para fazer o corte do furo e da qualidade.

Baseado na fonte do plasma

O padrão e a opção ascendentes

12 Velocidade de Max.cutting

Baseado na fonte do plasma

(para uma porta elétrica normal do polo claro, o tempo de corte é aproximadamente 30~40 segundos)

13 Sistema do CNC Si Dafeng (SF-2100S)
14 SOFTWARE do aninhamento SmartNest
15 Tocha de corte do plasma do CNC 1 grupo
16 Controlador da altura da tensão de arco HEAVTH HP105
17 DISPOSITIVO da altura Dispositivo movente da altura da tocha de plasma, 1set
18 Velocidade da produção para um polo

10~15 minutos

Incluindo o carregamento e o descarregamento

Baseado no tamanho do polo
