Detalhes do produto:
|
| Material: | Aço | Tipo: | Redondo, poligonal, cônico |
|---|---|---|---|
| Aplicação: | Estrada, polo exterior, claro | Altura: | 8m, 7m, 6m |
| Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | nome: | poste de iluminação pública |
| Realçar: | Cortar o poste de luz para a linha de comprimento,Linha do Polo de Luz de 8 m,Linha de corte de pólo leve |
||

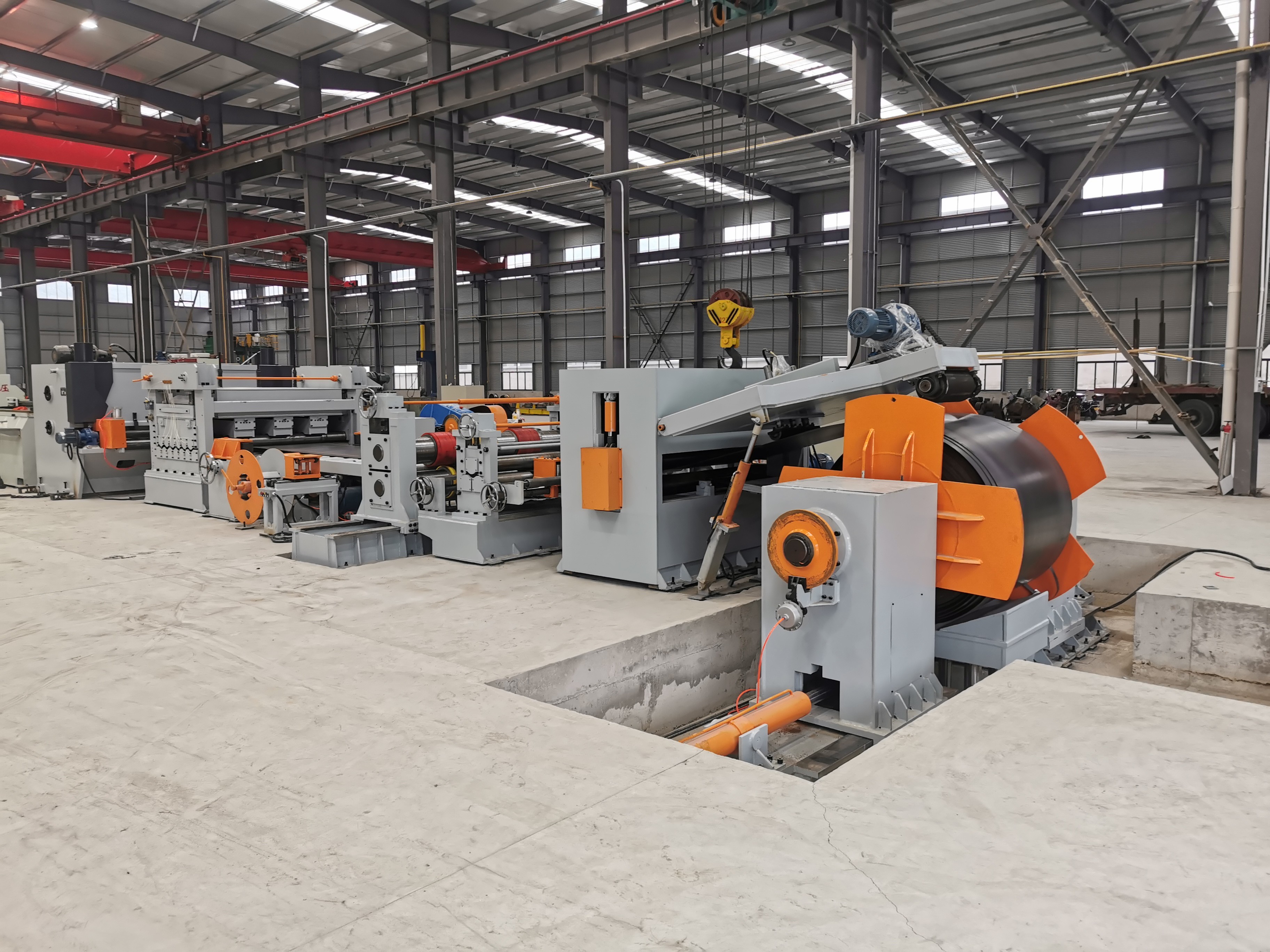

Corte na linha de comprimento para poste de luz modelo CTLA8x1800
(Tipo totalmente automático, nivelamento de 4 camadas)
Parâmetro técnico
Características proprietárias:
Tipo totalmente automático, se tiver a largura certa para o poste, comprimento controlado por CNC, corte cônico com automação, sistema automático de descarregamento e empilhamento da placa cônica.
Com dois tipos de lâminas, unidade de corte de borda de raspagem dupla e unidade de corte cônico.
(Nota: sistema de empilhamento automático para placa menor que 6mm, placa de poste de luz)
Aplicativo:
É para desbobinamento, nivelamento, corte, corte de borda de raspagem e processo de corte cônico de material de poste de luz, para obter uma largura lateral pequena, uma placa de aço de largura grande.
Detalhe do dispositivo
1. Carro dolly de carregamento de bobina de aço
PARA CIMA E PARA BAIXO: Hidráulico
Movimento horizontal: motorizado

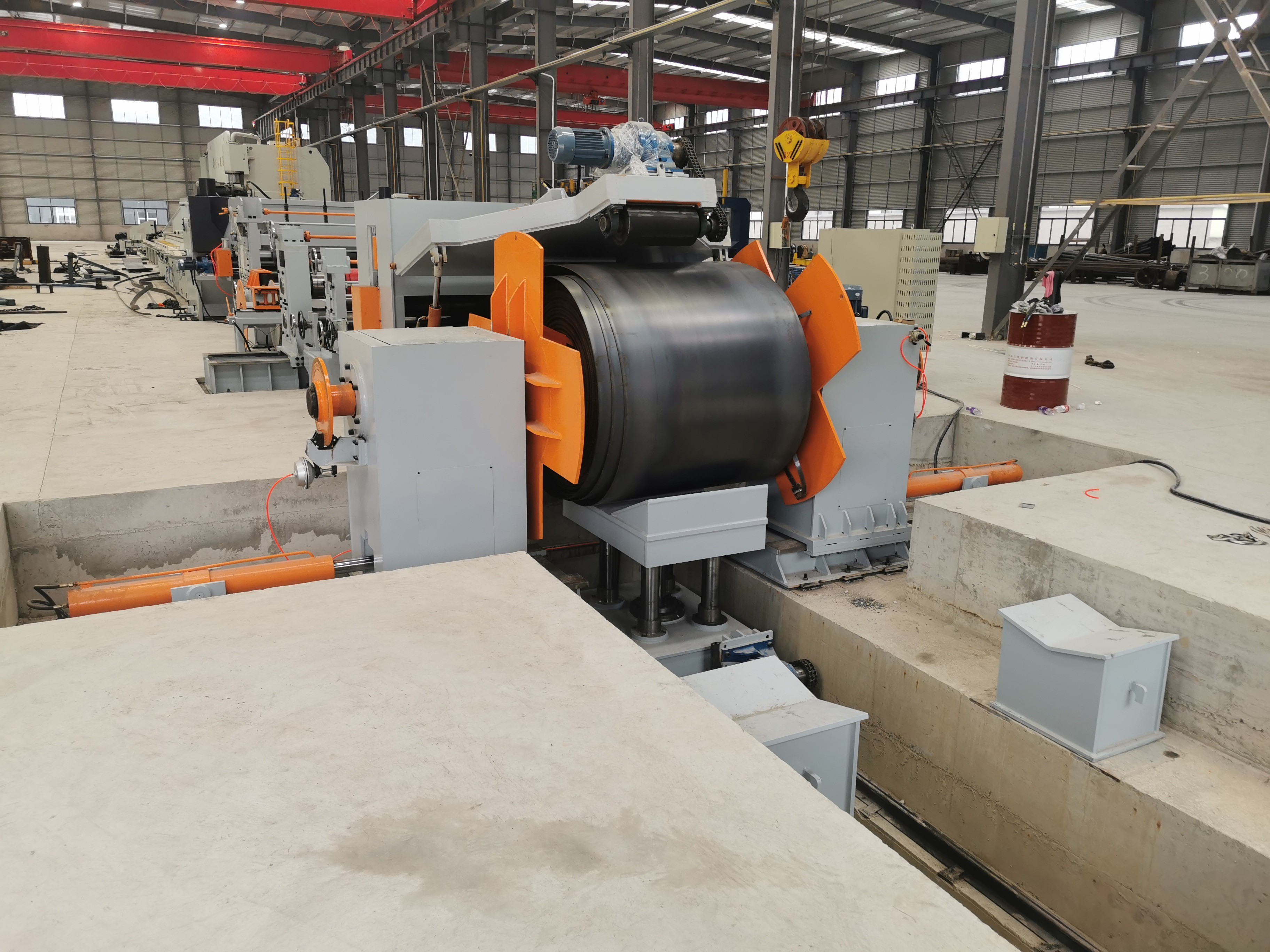

2. Desbobinador tipo guarda-chuva hidráulico de cabeça dupla:
Incluindo: unidade esquerda e direita,
com freio que dão a tensão de rotação do eixo.
Abrir e fechar: Hidráulico
3. Prensagem e orientação hidráulica, dispositivo de cabeça de pá hidráulica, dispositivo de compressão
É composto de estrutura, prensa hidráulica e dispositivo de orientação, dispositivo de cabeça de pá hidráulica, rolo de compressão e sistema de acionamento do motor, etc.
Este é composto por prensagem hidráulica e braço guia, roda prensadora e guiadora, caixa de engrenagens, motor, etc.
Isso é composto de dispositivo de contração de placa de pá hidráulica, placa de expansão, dispositivo hidráulico, etc.
É composto por corrediça, 2 rolos de pressão, dispositivo de pressão hidráulica, estrutura, etc.
Isso é composto de motor CA, caixa de engrenagens, um grupo de fusos e conexões, suporte de rolamento, uma junta universal, etc.
4. Mesa de trabalho rotativa intermediária
5. Dispositivo de orientação
É composto de estrutura de guilda, placa plana móvel, dispositivo de ajuste de orientação, roda de inclinação vertical.

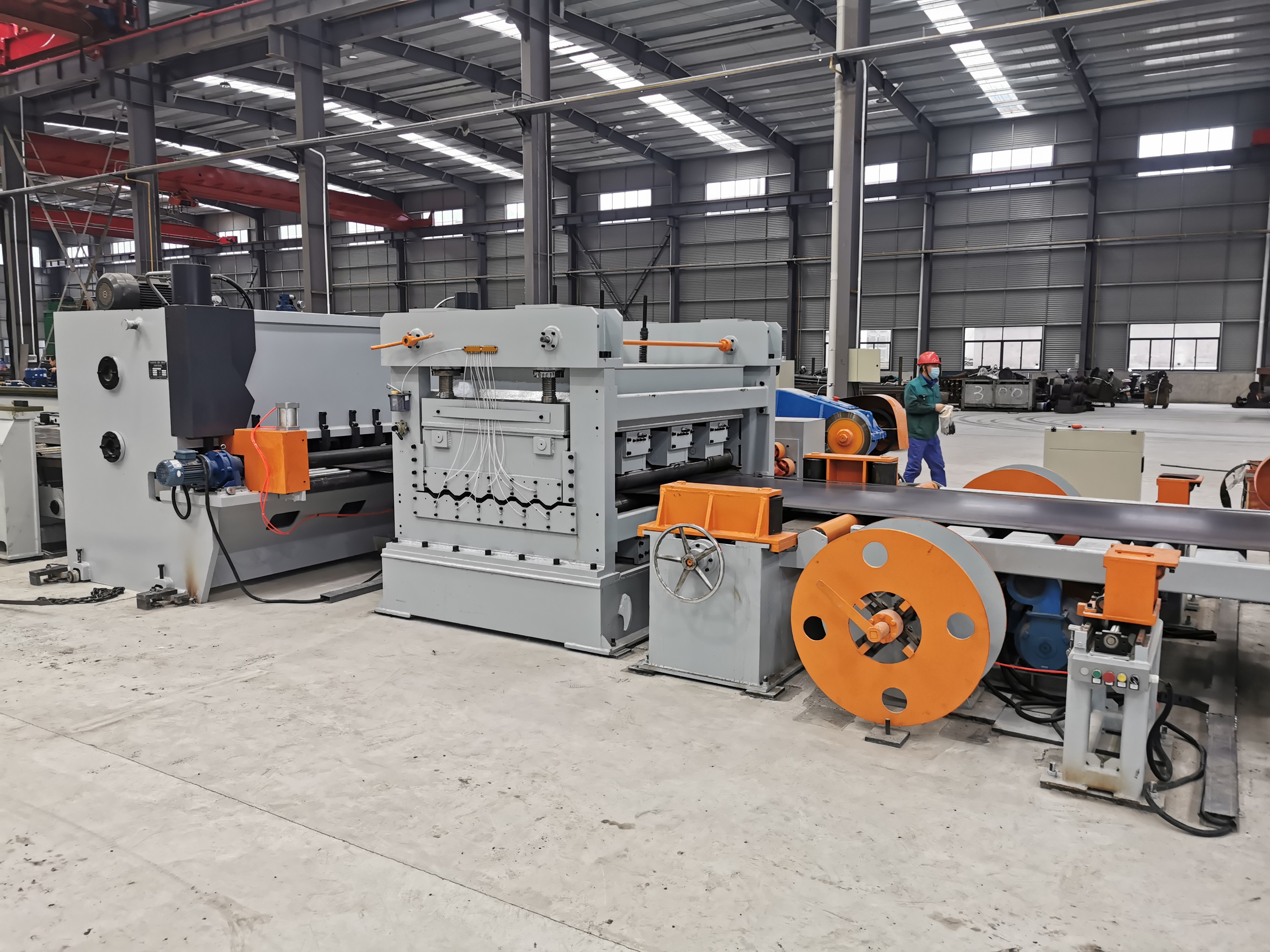

6. Unidade de nivelamento: (tipo de quatro camadas)
Este é o equipamento principal desta linha que se divide em parte de energia e parte de host.
A parte de energia é composta de suporte de energia, desacelerador, motor ajustável de velocidade CA, gabinete elétrico CA (driver de motor de frequência CA), acoplamento, caixa de distribuição de energia, roda de cinta, cinta, junta universal e freio YWZ, etc.
A parte hospedeira é composta de suporte inferior, estrutura, suporte inferior do eixo, suporte do eixo deslizante, rolo de nivelamento, estrutura de suporte superior, suporte de roda de suporte para cima e para baixo, roda de suporte, dispositivo elétrico de elevação e pressão, acompanha 2 peças de prensagem motor, bomba de lubrificação manual.
Característica desta máquina:
Adotou caixa de distribuição de energia, cada rolo de nivelamento é conectado com acoplamento cruzado universal, rolo de nivelamento para cima e para baixo são ambos ativos, velocidade linear é consistente, então as fricções entre a superfície do rolo e a placa diminuirão, o que pode levar à eficiência do nivelamento.
Existem dois conjuntos de rolamentos de rolos em ambos os lados do eixo de nivelamento, um conjunto de rolamento de pressão plano usado para diminuir o atrito e evitar a folga axial, o que pode aumentar a eficiência.
Dois grupos de rodas de suporte são instalados na máquina, nas quais podem ser ajustados para cima e para baixo, frente e verso.É usado para apoiar o rolo principal e aumentar a dureza do rolo e eficiência de nivelamento imediato.O rolamento na roda de suporte é vedado, o que pode impedir que a escória de óxido entre no rolamento.
A máquina adota engrenagem helicoidal e haste helicoidal, grande torção ao ajustar a desaceleração bipolar e pressionar, força de prensagem pesada, pode ser ajustada individualmente e sincronizadamente para levantar e pressionar e definir micro-ajuste manual.
O rolo de nivelamento é temperado por indução de média frequência, nível mais profundo, o que pode evitar a queima do rolamento quando faltar óleo e pode prolongar a vida útil da máquina.
A máquina host de nivelamento adota o fornecimento de óleo centralizado que pode operar facilmente.Os principais componentes estão vibrando por vibrador avançado na pátria, o que pode demolir o estresse e reduzir a flexão.O motor é um motor ajustável de velocidade de corrente contínua, acompanha a placa central Eurotherm que pode reduzir o tempo de elevação e frenagem (dois terços dos tempos de frenagem mais curtos que os comuns) e eficiência de nivelamento imediato.
7. Máquina de corte rotativa:
Incluindo: Cisalhamento de feixe de balanço hidráulico Q12Y-6*2000.
A tesoura pode ser girada em 3 graus para ser adequada para o corte de placas de postes de luz.
Após o corte, a placa ficará em paralelogramo, desta forma reduz o desperdício de material e facilita o próximo processo de fabricação de poste de luz
8. Mesa de suporte de comprimento de pólo + dolly, com dispositivo de automação:
Há um carrinho na frente da unidade de corte de borda dupla.É para controlar o corte reto e o tamanho da placa retangular.Ao alterar a posição da rolha no carrinho para controlar o tamanho da placa retangular.
O dolly com acionamento motorizado, pode se mover para a posição correta na mesa de acordo com o comprimento da placa polar.
O rolo da mesa com acionamento motorizado, quando o rolo é mergulhado pelo motor, a placa pode se mover para a unidade de corte sem necessidade de empurrar a placa manualmente.Cada rolo com embreagem pneumática, pode ser acionado por motor e sistema de corrente, também pode mover a placa manualmente para ajustar a placa.
Tanto no carrinho quanto na unidade de corte de borda frontal, há um dispositivo pneumático para a placa de pressão parar para obter a dimensão correta da placa retangular.
9. Dispositivo de subida de placas.
Este dispositivo inclui dois cilindros pneumáticos e pode ser movido para locais diferentes de acordo com o comprimento da placa.
Quando a placa atingir a frente da unidade de corte, a placa será parada, este dispositivo irá elevar a placa, para que o carrinho possa prender e mover a placa.

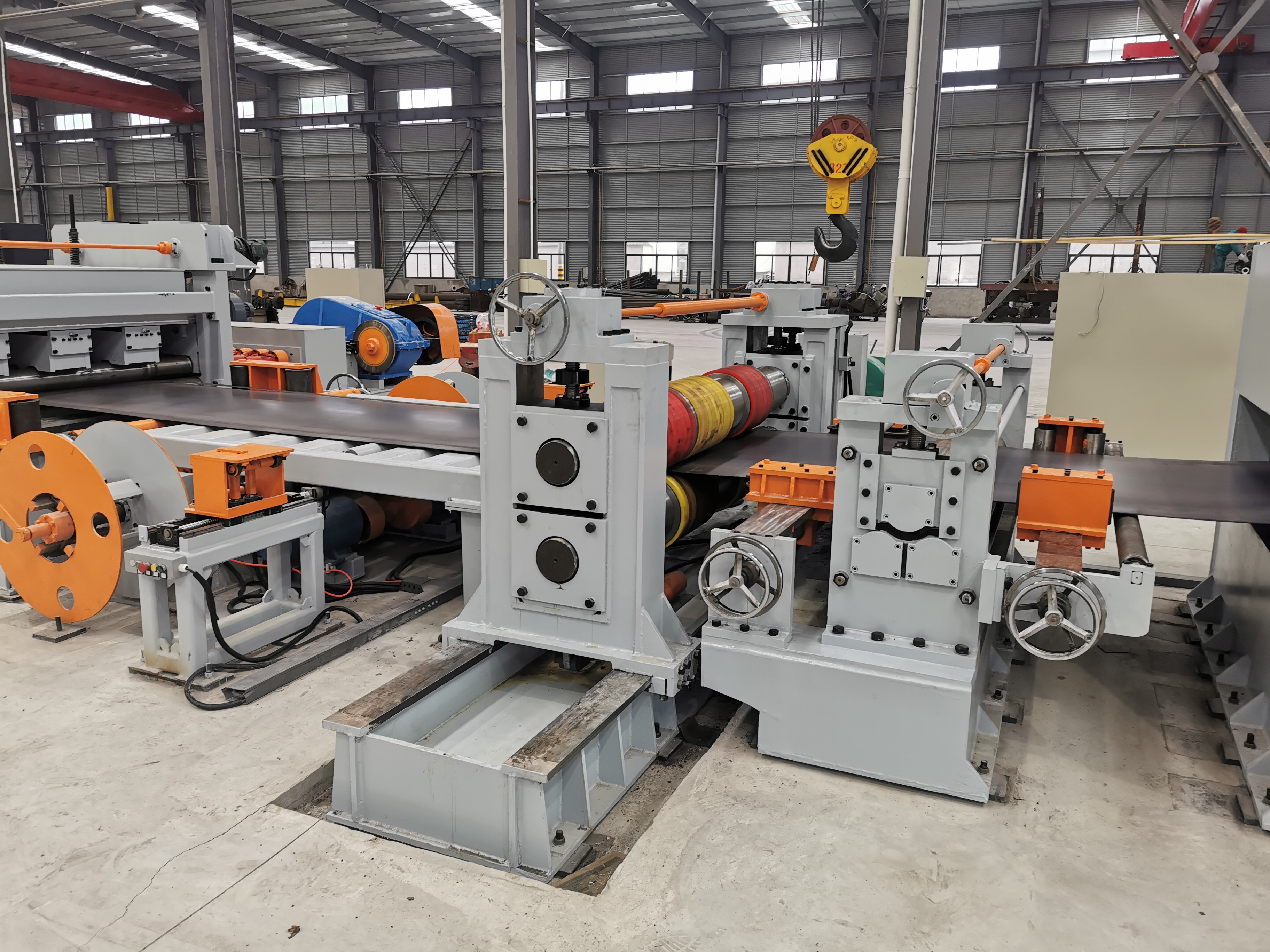

A máquina de corte de borda dupla é baseada no princípio de cisalhamento de laminação para cortar a chapa de aço.
É para cortar a borda de raspagem da chapa de aço laminada a quente para obter a largura exata do poste de luz.
Incluindo: dois pares de rolos de aperto, motor, caixa de engrenagens, quatro lâminas
Subir e descer dois rolos tipo parafuso, com 2 pares de lâminas de corte.
Os rolos do tipo parafuso são fáceis de ajustar a lâmina de corte em qualquer posição para cortar placas de qualquer tamanho.
11.Mesa de suporte de comprimento de pólo + dolly, com dispositivo de automação:
Há um carrinho na frente da unidade de corte.É para controlar o grau de corte cônico.Mude a posição da rolha no carrinho para controlar a taxa de corte cônico.
O dolly com acionamento motorizado, pode se mover para a posição correta na mesa de acordo com o comprimento da placa polar.E prenda a placa para obter a direção de movimento da placa correta.
O rolo da mesa com acionamento motorizado, quando o rolo é mergulhado pelo motor, a placa pode se mover para a unidade de corte sem necessidade de empurrar a placa manualmente.Cada rolo com embreagem pneumática, pode ser acionado por motor e sistema de corrente, também pode mover a placa manualmente para ajustar a placa.
Tanto no carrinho quanto na unidade de corte cônico frontal, existem dispositivos pneumáticos para que a placa de pressão pare para obter o ângulo de corte cônico correto.
12. Dispositivo de subida de placas.
Este dispositivo inclui dois cilindros pneumáticos e pode ser movido para locais diferentes de acordo com o comprimento da placa.
Quando a placa atingir a frente da unidade de corte, a placa será parada, este dispositivo irá elevar a placa, para que o carrinho possa prender e mover a placa.
13. Unidade de corte cônico
A máquina de corte cônico é baseada no princípio de cisalhamento para cortar a chapa de aço.E obtenha placa de trapézio com certa taxa de conicidade.
Incluindo: dois pares de rolos de pressão, motor, caixa de engrenagens, rolos de pressão para cima e para baixo, duas lâminas,
Dois rolos tipo parafuso para cima e para baixo, com um par de lâminas de corte.
Os rolos do tipo parafuso são fáceis de ajustar a lâmina de corte em qualquer posição para cortar placas de qualquer tamanho.
14. Mesa de suporte tipo bola para placa cônica acabada
15. Sistema automático de empilhamento e descarregamento de placas cônicas
Existem dois rolos de compressão pneumáticos.O rolo de aperto inferior é com acionamento motorizado, quando o rolo é mergulhado pelo motor, a placa cônica pode se mover para longe da unidade de corte.Quando a placa parar de se mover, o rolo superior subirá e dará espaço para descarregar a placa.
Sob a mesa, este é um dispositivo de descarga pneumática de 12 unidades.Eles podem subir do meio da mesa, então a placa cônica de duas peças deslizará para ambos os suportes de empilhamento laterais.
16. Sistema elétrico:
Mesa de controle central.
Para corte de borda dupla e corte cônico, também PLC, inversor de driver AC tem o recurso de resposta rápida e boa atividade, que pode efetivamente controlar a velocidade de execução do dolly.
17 Sistema hidráulico:
Potência hidráulica 25L/min
Incluindo: estação hidráulica, válvulas, tanque de óleo, junta, tubo flexível, tubo rígido e assim por diante
18. Sistema pneumático:
Para dolly e embreagem de mesa, elevação de placa, dispositivo de descarga de placa, etc.
19. Opção:
Unidade de nivelamento adicional após o corte cônico.
Libere o estresse da placa de aço e facilite o próximo processo.
(esta unidade é adequada para espessura inferior a placa de 6 mm para poste de luz de rua)
20. Opção: Placa off-line do sistema
(Depois que a placa foi cortada no comprimento, o sistema pode mover a placa para o lado da máquina.)
