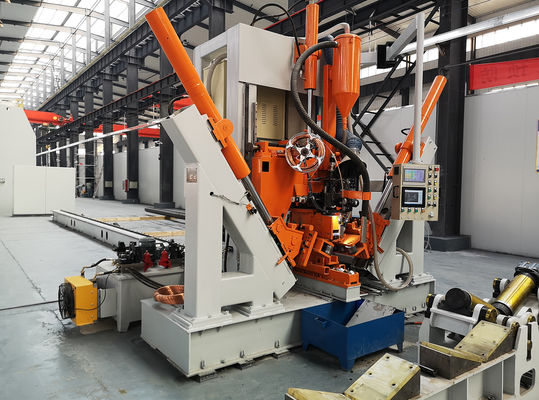

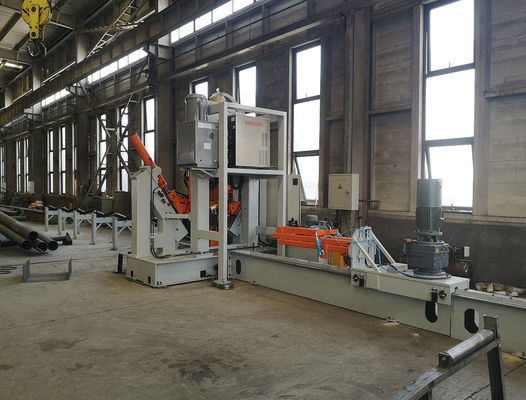

Máquina de solda de mastro alto HM800 Solução ideal para a produção de postes leves

Máquina de soldar de pólo CNC,

Modelo:HM.800/12000, HM800/13000, HM800/14000,

Tipo de rolos

Especialmente concebido para postes normais de iluminação de rua, monopólio, poste de mastro alto, poste de comunicação 5G.

Intervalo de diâmetro:60~800mm, espessura:3~12mm

Máquina padrão de soldagem de arco único de arco único submerso

Área de aplicação: adequado para solda de fechamento automático longitudinal de poste de comprimento médio, como poste 5G, monopole, poste de mastro alto e poste de luz de rua normal

Esta máquina é geralmente adequada para soldar um pólo polígono e cônico de tamanho médio, especialmente adequado para o pólo que só tem uma ou duas costuras.O carrinho está equipado com um motor de velocidade ajustávelO cilindro hidráulico faz a roda de pressão apertar o poste e soldar ao mesmo tempo.

Características de propriedade:

• Ajuste automático CNC, sistema CNC, com a alteração do diâmetro do poste, ajustar automaticamente a pressão, ajustar automaticamente a posição do pé de pressionador, automaticamente combinar a velocidade de alimentação e posição,manter a costura de solda sempre no estado fechado, para assegurar a soldadura suave.

• Com base na qualificação do processo anterior, após a soldagem, não há torção da soldadura do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.
• O poste motriz é controlado por conversão de frequência, com função de travagem elétrica para garantir a estabilidade da soldagem da cabeça e da cauda,Este sistema pode soldar o poste de pequena extremidade para o fundo da extremidade área completa e quase nenhum comprimento esquerdo fora da soldagemDeste modo, é reduzido o trabalho manual do próximo processo.
• O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do poste, e reduzir o arranhão na superfície.pólo poligonal e pólo cônicoPode ser igual de diâmetro ou cônico.
• O carrinho do tipo empurrando com motorizado função de retorno rápido, não precisa operador para empurrar manualmente e reduz a intensidade de trabalho dos operadores.
• O carrinho traseiro com dispositivo de fixação pneumática, é simples e rápido em comparação com a fixação manual.
• Função de soldadura por arco submerso
• O lado de descarregamento é de tipo rolante, que é conveniente para carregamento e descarregamento, e é propício para realizar a automação de materiais a montante e a jusante.O carregamento e descarregamento pode ser no mesmo lado para fazer o operador evitar o movimento de longa distânciaO operador só precisa de trabalhar na posição da máquina anfitriã, o que reduz muito a intensidade de trabalho.
• O dispositivo de orientação do poste traseiro pode ser ajustado de forma adaptativa.Na operação prática, a posição da costura de soldagem raramente é ajustada, o que reduz a intensidade de trabalho dos operadores.
• Através da câmara instalada na cabeça da máquina, a costura de soldagem é refletida no ecrã do painel de comando principal, tornando o rastreamento da costura de soldagem simples e fácil,e reduzindo a intensidade de trabalho do operador para monitoramento da solda- Não.O auto-desenvolvido pressão de óleo e sistema CNC, tornando o pólo soldado redondo e deformação pequena
• Operador: 1 pessoa.
• Estaca de descarregamento de rolos,5 conjuntos (apto para um poste de 12,14 m)
• De acordo com a disposição da oficina do comprador, podem ser fornecidas máquinas com diferentes direcções de trabalho
• Para os requisitos especiais dos clientes, a máquina pode ser especialmente projetado e fabricado para atender diferentes pólos em todo o mundo

Pontos de opção

16.1

Máquina ligada à Internet na oficina do utilizador

Pode fornecer dados de gestão da produção: potência no tempo, tempo de soldagem, tempo de corte, tempo de não soldagem, quantidade de produção, etc.

Função de diagnóstico remoto.o fornecedor da máquina pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.

16.2Sistema de carregamento e descarregamento dos postes de iluminação pública:

No lado esquerdo da máquina, há um rack de armazenamento, que pode armazenar 20 ~ 30 postes (o número varia de acordo com o tamanho dos postes).e o poste de luz da rua será descarregado para descarregar no rack de armazenamento que está no lado direito da máquina, pode armazenar 20 postes (o número varia de acordo com o tamanho dos postes)

16.3 Peças sobressalentes, de acordo comOlista

A máquina é constituída pelas seguintes partes:

Tabela de trabalho longa para transporte de carrinhos
Quadro principal do pórtico
Sistema de tração do carrinho
Relva de descarregamento de rolos,5 conjuntos (apto para poste de 13 m)
Parte de fixação hidráulica ((Incluindo rolos de fixação, adequados para postes de tamanho médio)
Sistema de soldadura por arco submerso, com sistema de alimentação de fios
Sistema de recuperação de fluxo
Sistema hidráulico
Sistema de controlo

Rolante de fixação, de acordo com os requisitos dos postes do cliente.

Com:

1 conjunto adequado para monopólio mastro alto, 5G molde de poste.

1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postes redondos e postes cônicos)

1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postos octogonais)

1 conjunto de dispositivos de fixação traseira adequados para postes normais de iluminação de rua (inclui uma pequena ferramenta).,adequado para postes de comprimento muito curto, como braço de 1 a 2 metros de comprimento)
