Máquina de corte de bobinas de aço 6 x 1600 Máquina de corte econômico para comprimento

Detalhes rápidos:

Descrição:

Parâmetro técnico

1Espessura do material: 2 mm-6,0 mm para o aço mole laminado a quente Q235A

2Largura do material: 800-1600 mm

3Peso da bobina de aço: Max 15 toneladas

4Diâmetro interno da bobina de aço: Φ500 mm-Φ750 mm

5Velocidade de nivelamento: 5 a 15 m/min.

6Número de rolos de nivelamento: 13

7Diâmetro dos rolos de nivelamento: 130 mm

8- Distância de comprimento para escalas: 2000-12000 mm, de acordo com as necessidades.

10Tolerância de comprimento de corte: ± 15 mm (baseada numa placa de 8 m de comprimento)

11Potência do motor de nivelamento principal: 37 kW (total cerca de 57 kW)

12. largura da área da máquina: cerca de 7000 mm

Aplicação:

É para o processo de descolagem, nivelamento, corte, corte de borda de raspagem e corte cônico de material de poste leve,

para obter um lado de pequena largura + um lado de grande largura placa de aço.

Especificações

1- Carrinho de carregamento com bobina de aço:

Para cima e para baixo: hidráulico

Movimento horizontal: motorizado

Peso máximo de carga: 15 toneladas

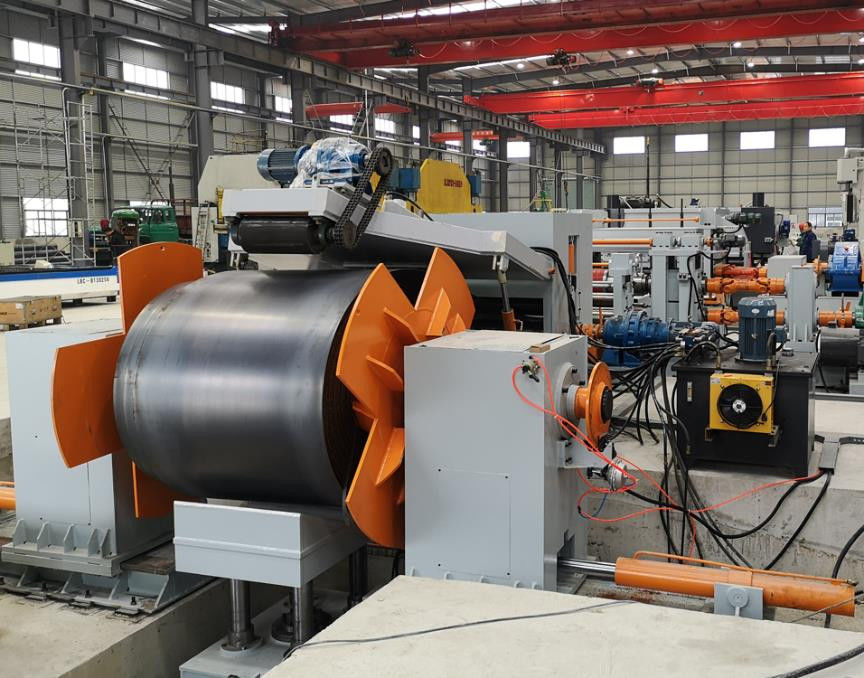

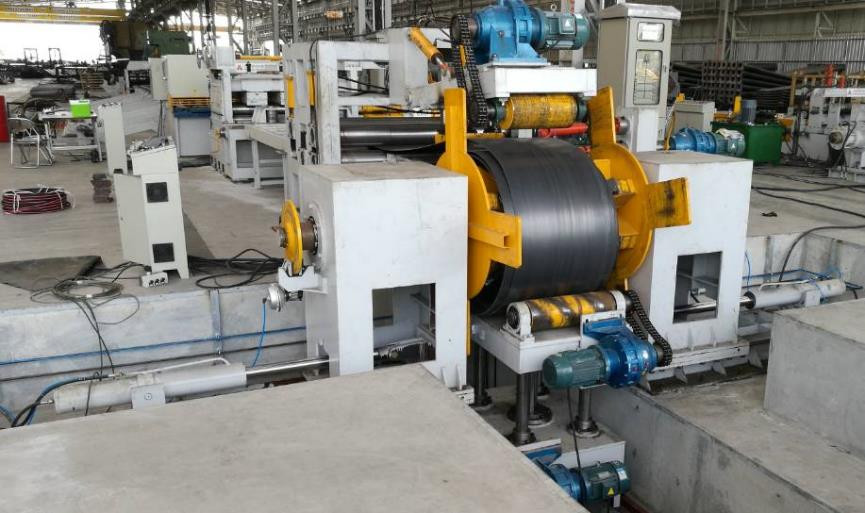

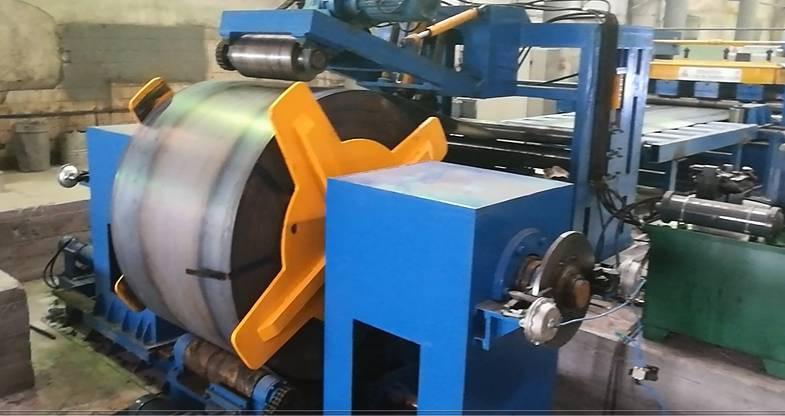

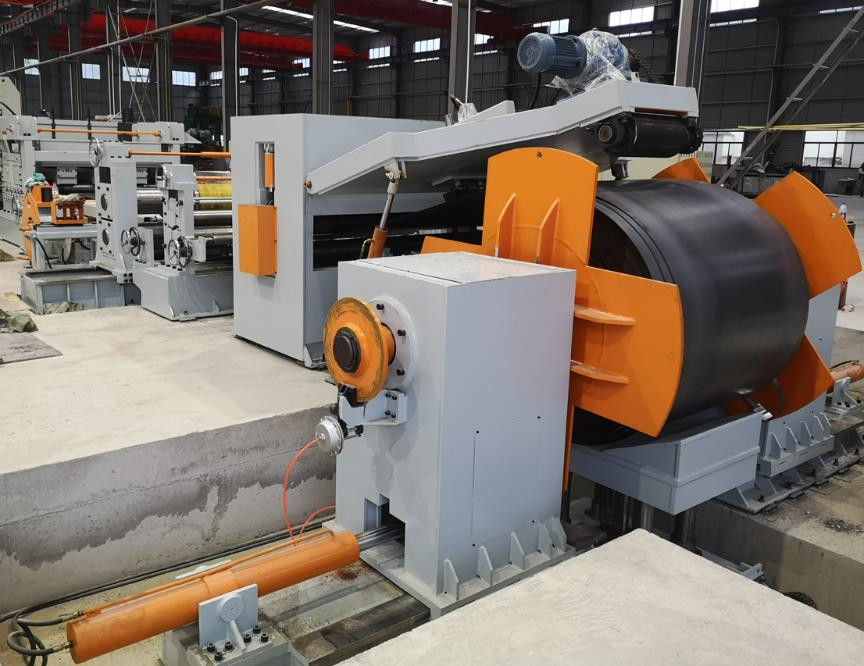

2. Descolador hidráulico tipo guarda-chuva de cabeça dupla:

Incluindo: motorizado, motor, redutor,

O sistema de cadeia toma a mudança para girar. A direção de rotação pode ser no sentido horário e no sentido contrário.

Abrir e fechar: hidráulico

Peso máximo de carga: 15 toneladas

3. Unidade de nivelamento: (tipo de duas camadas),

para a utilização em veículos automóveis

13 rolos, dos quais 2 rolos de alimentação, 11 rolos de nivelamento

Material do rolo de nivelamento: 42Cr. diâmetro: 130 mm, SE apagado

Duas camadas de nivelamento rolos, motor de acionamento parafuso de verme para ajustar camada para cima e para baixo mover

O sistema de transmissão inclui motor ajustável de velocidade, redutor, etc.

A alimentação dos rolos para cima/para baixo é feita com a hidráulica.

A unidade está equipada com sistema de orientação.

medição de comprimento

Encoder de contagem de comprimento é instalado no rolo

4. Cortar (cortador de plasma manual preparado pelo cliente)

5- Unidade de corte de duas pontas.

É para cortar a borda de raspagem da placa de aço laminada a quente para obter a largura exata para o poste de luz.

O corte da chapa de aço baseia-se no princípio do corte por laminação.

É para controlar o corte reto, alterando a posição da lâmina de corte para obter uma largura diferente de uma folha de pólo leve de tamanho diferente.

Incluindo:

Tabela de apoio com trilho

Câmbio de revestimento, em uma peça

Unidade de corte de bordas de tipo de lâmina dupla com motor e caixa de engrenagens.

6- Unidade de corte

A máquina de corte cônica baseia-se no princípio do corte por rolamento para cortar a chapa de aço.

É para controlar o grau de corte cônico, alterando a posição da rolha para controlar a taxa de corte cônico.

Incluindo:

Tabela de apoio com trilho

Câmbio de revestimento, em uma peça

Unidade de corte de bordas de lâmina única com motor e caixa de engrenagens.

7. Tabela de apoio de tipo esferográfica para folha cónica fina

8Sistema elétrico:

PLC, inversor de motor de CA têm a característica de resposta rápida e boa atividade, que pode controlar efetivamente a precisão de medição e velocidade de execução.

9Sistema hidráulico:

Potência hidráulica 25L/min

Incluindo: estação hidráulica, válvulas, tanque de óleo, juntas, tubos macios, tubos duros, etc.

Qual é a diferença com o nosso corte padrão ao comprimento e econômico?

Em comparação com o corte padrão ao comprimento, o tipo económico não possui:

1) pressão hidráulica, cabeça de pá, pinça e dispositivo de alimentação

O usuário deve usar guindaste para levantar e guild a cabeça da folha para a unidade de nivelamento

2) Máquina hidráulica de corte de vigas de balanço: QC12Y-6X2000

O utilizador deve utilizar uma máquina de corte de plasma manual para cortar a chapa.

Comunicação com os clientes

Cliente: Como cortar folha com um lado de pequena largura e um lado de folha grande largura por esta máquina?

Fornecedor: Primeiro, há uma unidade de corte de borda dupla, é para cortar a borda de raspagem da chapa de aço laminada a quente para obter a largura exata para o poste de luz,

e então podemos usar a nossa unidade de corte cônica para cortar a chapa de aço em 2 pedaços com um lado pequeno e um lado maior.

Há uma rolha na frente da unidade de corte. é para controlar o grau de corte cônico. alterando a posição do tampão na rolha

Para controlar a velocidade de corte cônico.

Cliente: Quantos modelos tem para cortar ao comprimento?

Fornecedor: Temos três tipos, Modelo n.o 6X1600 - 12 metros (para o comprimento máximo de corte 12 metros), Modelo n.o 6X1600 - 14 metros

(o comprimento máximo de corte é de 14 metros) e o modelo n.o 6X1600 - 16 metros (para o comprimento máximo de corte é de 16 metros).

Cliente: Quanto tempo é o seu período de garantia de qualidade?

Fornecedor: Nossa garantia de qualidade da máquina é de 1 ano. Uma vez que a máquina chegue à oficina do cliente, enviaremos engenheiros para instalação, comissionamento e treinamento da máquina.Você também pode enviar engenheiros para a nossa oficina para estudo de operação antes da entrega da máquina.
