HM1800/14000 Máquina de soldadura fechada para mastro alto / pólo mono / pólo de comunicação

Máquina de soldagem CNC Pólo, Modelo: HM1800/14000

数控收口直缝焊管机, 型号: HM1800/14000

设计专用于 5g 杆, 电力杆, 高杆灯杆

Projetado para pólo de força alta, monopolo e 5G de comunicação

直径范围: 400 ~ 1800mm, 厚度: 6 ~ 20mm, 长度: 14000mm

Faixa de diâmetro: 400 ~ 1800 mm, espessura: 6 ~ 20mm, comprimento: 14000mm

双弧双丝埋弧焊机

Máquina de soldagem de três arco duplo

使用范围: 适用于大长度的中杆纵向自动收口焊接, 5g 杆, 电力杆, 高杆灯杆

Escopo de aplicação: Adequado para o pólo de tamanho médio de grande comprimento, soldagem longitudinal de fechamento automático, como pólo de 5g, monopolo, pólo de palha alta.

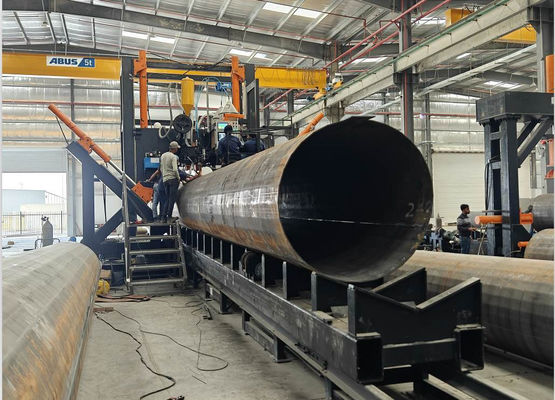

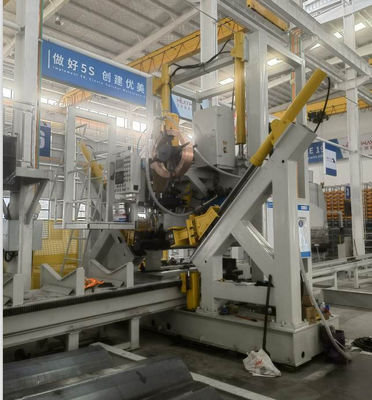

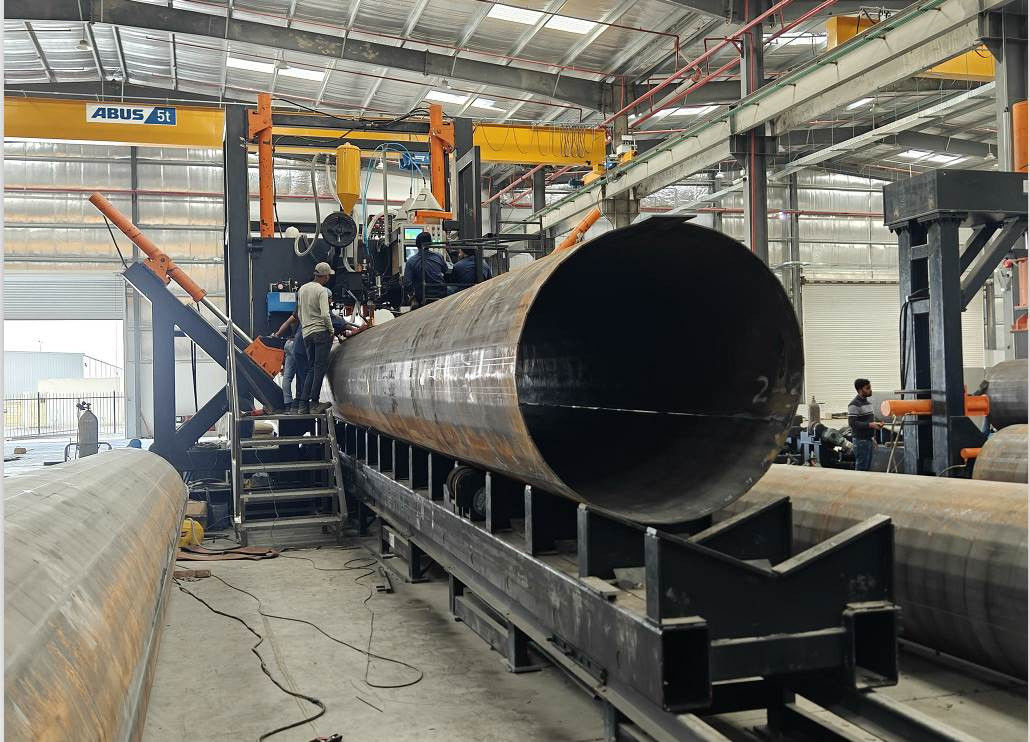

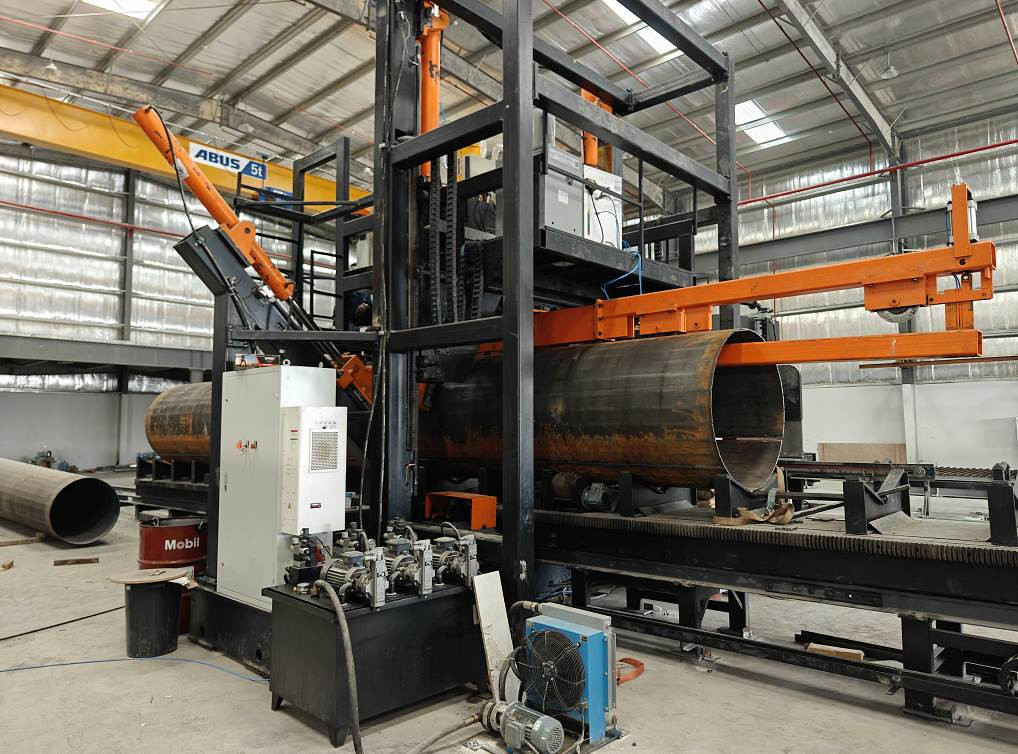

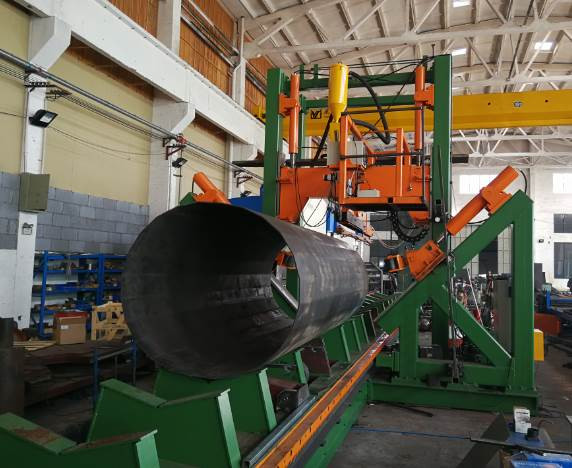

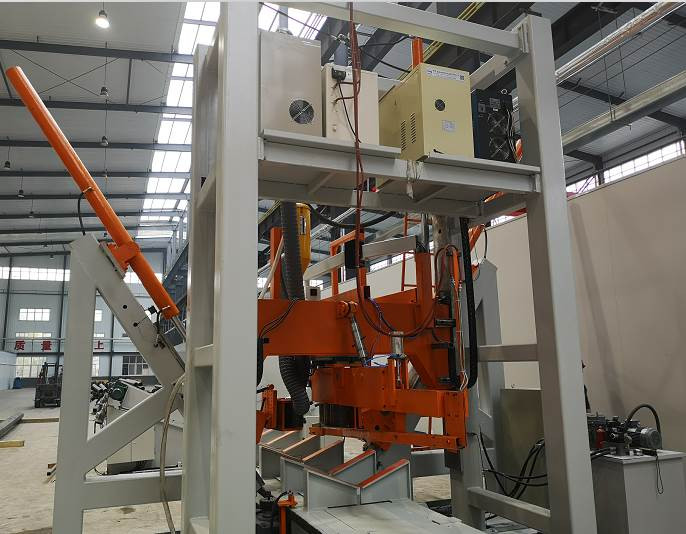

Máquina de loda de fechamento do pólo CNC, é adequada para uma concha ou duas cascas do tipo poligonal e círculo de círculo (pólo cônico). É uma linha de soldagem automática, a estrutura do tipo de pórtico é fixa e, com o sistema de soldagem, com comprimento totalmente do polo em forma de V Dolly (Torta de trabalho) com servo motor para movimento ajustável de velocidade, o cilindro hidráulico empurre a roda de aperto para fechar o poste e soldagem ao mesmo tempo.

Para dois poste de costura, quando a soldagem da primeira costura terminou, o rolo inferior subirá e girará o poste para outra posição de costura para iniciar a segunda soldagem da costura.

此机通常适用于焊接多边形和圆形锥形中型尺寸的杆子, 可以是一片型也可以是两片型的. 本焊机是自动焊接线, 小车配有可调速伺服电机, 可以牵引杆子运动. 液压油缸促使压轮收紧中杆, 同时进行焊接.

当两片型的杆子, 一条缝焊接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条焊缝的焊接.

专有特点 Recursos proprietários:

• 数控自动调整, 数控系统, 随着杆径变化, 自动调节压力, 自动调节压脚位置, 自动匹配料速度和位置, 保持焊缝始终处于合拢状态, 以确保焊接顺利进行.

CNC Ajuste automático, sistema CNC, com a mudança de diâmetro do polo, ajuste automaticamente a pressão, ajuste automaticamente o

Posição do pé do prensa, corresponda automaticamente à velocidade e posição da alimentação, mantenha a costura de soldagem sempre no estado fechado, para garantir

a soldagem suave.

• 特殊的数控系统使得左右脚同步性能非常好 O sistema especial de controle CNC torna o lado esquerdo e direito do desempenho da sincronização do pé é muito bom.
• , 焊接后, 焊接后, 杆子焊缝无扭转, 机器后边无需人员撬扭杆子来对中焊缝. Em base da qualificação do processo anterior, após a soldagem, não há torção da solda de pólo, e não há necessidade de o pessoal arrancar e torcer a haste na parte de trás da máquina para centralizar a solda.

4. 杆子在 v 型工作台上, 其运动为伺服控制, 以保证头尾焊接的稳定性. 从头焊到尾, 大大降低尾部未焊接的长度.

O poste está na mesa de trabalho em forma de V e seu movimento é controlado por servo para garantir a estabilidade da soldagem da cabeça e da cauda.

A soldagem da cabeça a cauda reduz bastante o comprimento da cauda que não é soldado.

• 压脚数量为 3 套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多棱杆和圆锥杆.
• 可以是等径的也可以是圆锥的.

O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do pólo e reduzir o arranhão

na superfície. É adequado para a produção de pólo octogonal, pólo poligonal e pólo cônico. Pode ser igual diâmetro ou cônico.

• V 型工作台可以快速电动回到设定位置, 降低操作人员的劳动强度.

A mesa de trabalho em forma de V (Dolly) com função de retorno de retorno rápido motorizado e reduz a intensidade do trabalho dos operadores.

• 埋弧焊功能 Função de soldagem de arco submerso
• 带杆子后导向板, 自适应调整, 实际操作中很少调节焊缝位置, 降低操作人员的劳动强度.

Com o dispositivo orientador traseiro da pole, ele pode ser ajustado de forma adaptável. Na operação prática, a posição da costura de soldagem raramente é ajustada,

que reduz a intensidade do trabalho dos operadores.

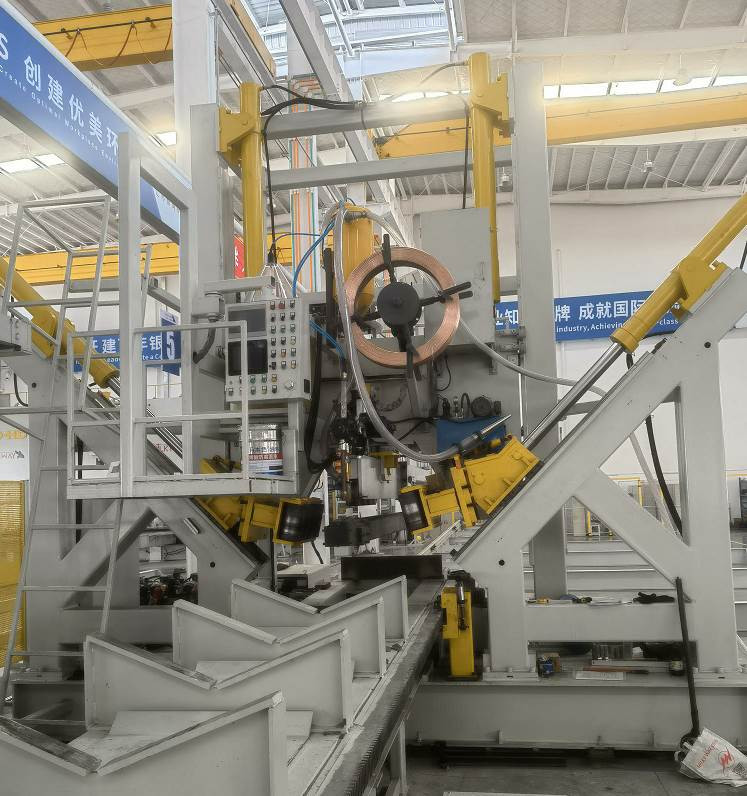

• 通过安装在机头上的摄像头, 把焊缝反映到控制台上的屏幕上, 使得焊缝的跟踪, 简单容易,,

降低操作人员的劳动强度

Através da câmera instalada na cabeça da máquina, a costura de soldagem é refletida na tela do painel de controle principal, tornando o

Rastreamento da costura de soldagem simples e fácil, e reduzindo a intensidade do trabalho do operador para o monitoramento da soldagem.

• 自主研发的油压和控制同步系统, 降低了对杆子的要求, 使得焊接后的杆子, 圆整, 变形小.

A pressão do óleo auto-desenvolvida e o sistema CNC, tornando a redonda do poste soldado e a deformação pequena.

• 当两片型的杆子, 一条缝焊接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条焊缝的焊接.

Para dois poste de costura, quando a soldagem da primeira costura terminou, o rolo inferior subirá e girará o poste para outra posição de costura para

Inicie a segunda soldagem da costura.

• 前侧上下料 Carregando e descarregando na posição frontal
• 内衬铜块带水冷系统, 提高焊透率

Os blocos internos de cobre, o que melhora bastante a taxa de penetração de soldagem. O bloco de cobre contém água de resfriamento.

• 操作人员: 1 人 .Poperador: 1 pessoa.
• 大于 10mm 板厚, 采用双弧双丝 (或者双电三丝) 埋弧焊, 直流+交流, 直流焊采用大电流低电压, 直流电弧获得大熔深, 交流采用相对较小的电流大电弧电压, 增加熔宽, 获得美观的焊缝成型. 焊接速度增加一倍, 提高焊缝性能, 降低电力消耗.

Itens opcionais: Para espessura da placa superior a 10 mm, adote arco duplo e fio duplo (ou duplo elétrico e três fios) submerso

A soldagem de arco, DC + AC, WELDING DC ADOPTE

A tensão de arco atual e alta, aumenta a largura da fusão e obtém uma bela formação de solda. Dobre a velocidade de soldagem, melhore o desempenho da solda e reduza o consumo de energia.

• 可选项目: 联网生产数据系统
• 功能 1: 可以向生产管理人员提供生产数据: 开机通电时长, 焊接时长, 非焊接时长, 生产数量等
• 2: 软件的及时更新, 获得最优最新的软件和经验数据, 可以协助客户, 远程故障诊断, 远程参数调整. 便于客户快速恢复生产.

Item opcional: sistema de dados de produção em rede

Função 1: pode fornecer dados de produção ao pessoal de gerenciamento de produção: energia no tempo, tempo de soldagem, tempo de soldagem,

Quantidade de produção, etc.

Função 2: Atualize oportunamente o software para obter os melhores e mais recentes dados de software e experiência, que podem ajudar os clientes em

Diagnóstico de falha remota e ajuste remoto de parâmetros. É conveniente que os clientes retomem rapidamente a produção.

机器包含以下部分

A máquina consiste nas seguintes partes:

• 伺服驱动的 V 型工作台 Torta de trabalho do tipo V 型工作台 servo (Dolly)
• 用于 V 工作台的前后路轨 Rails dianteiros e traseiros para a mesa V
• 主龙门架 quadro principal de pórtico
• V 型工作台驱动 Sistema de acionamento para a mesa de trabalho do tipo V
• 液压夹紧部分 Unidade de fixação hidráulica (包括压紧轮 包括压紧轮, incluindo rolos de fixação)
• 埋弧焊系统, 带焊丝送料系统 Sistema de soldagem de arco submerso, com sistema de alimentação de fios
• 焊剂回收系统 Sistema de recuperação de fluxo
• 内衬铜块带水冷系统 Barra de cobre interna com sistema de resfriamento de água
• 操作平台, plataforma de operação
• 滚轮架子, 2 对, rolo de rotação do polo, 2 pares
• 液压系统 Sistema hidráulico
• 控制系统 Sistema de controle
