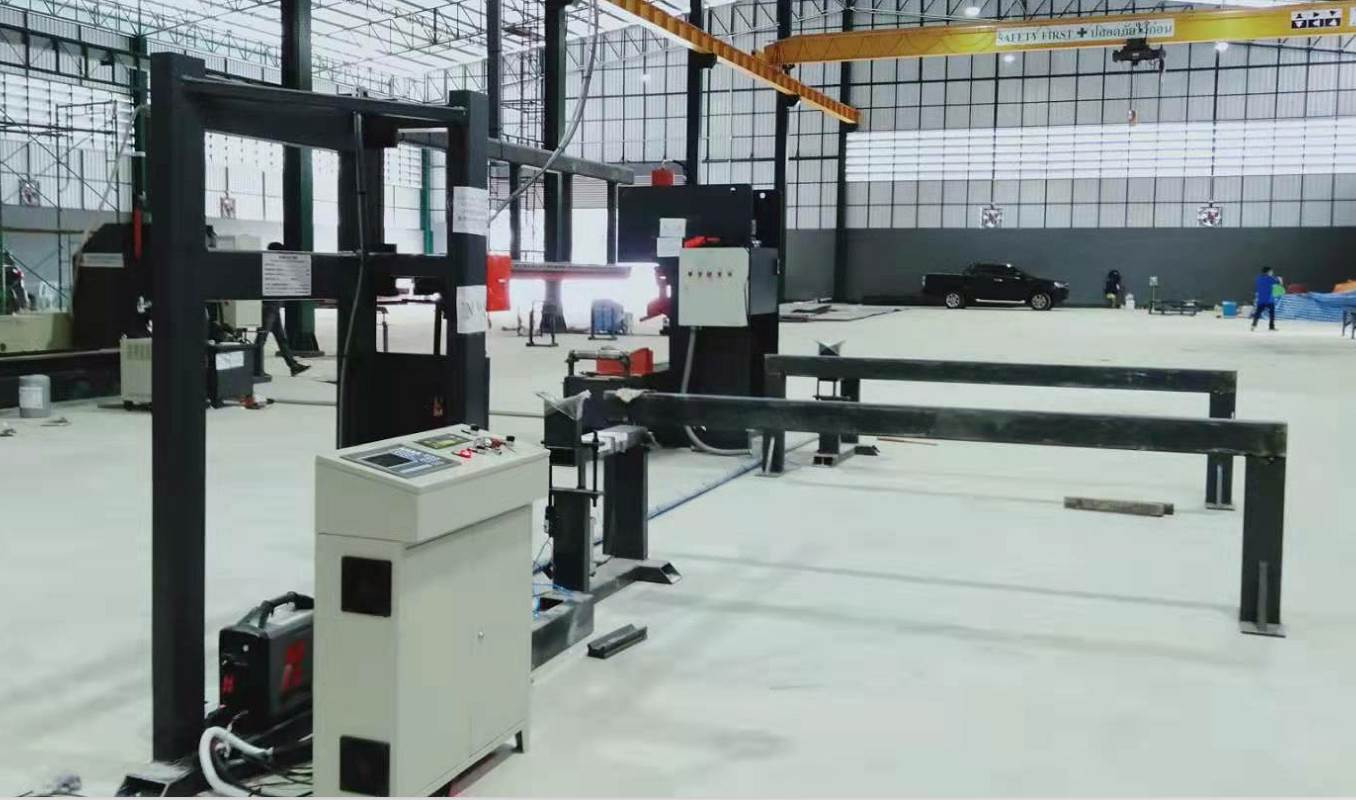

Máquina de corte de porta de porta de pólo leve a laser CNC, Modelo: LDC-350/2000
数控激光路灯杆电门切割机, 型号: LDC-350/2000
(适合圆杆, 棱杆 para pólo redondo, cônico, pólo octogonal, pólo poligonal)
Aplicação: 应用

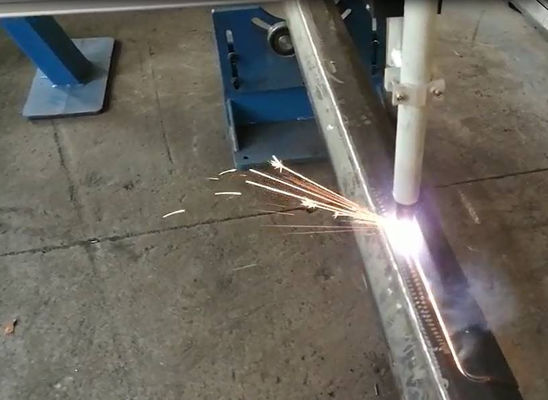

É adequado para pólo cônico, pólo redondo, pó de luz octogonal de corte CNC, forma de corte pode ser qualquer que seja desenhado pelo computador.

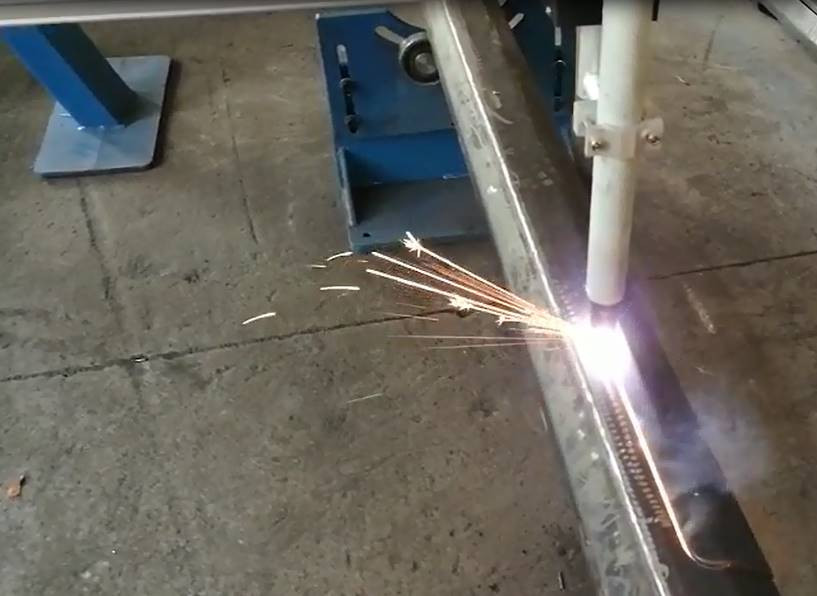

A fonte de corte é o laser automático. Portanto, a velocidade de corte será muito rápida, e a qualidade da ponta é melhor do que o corte de plasma e chama.

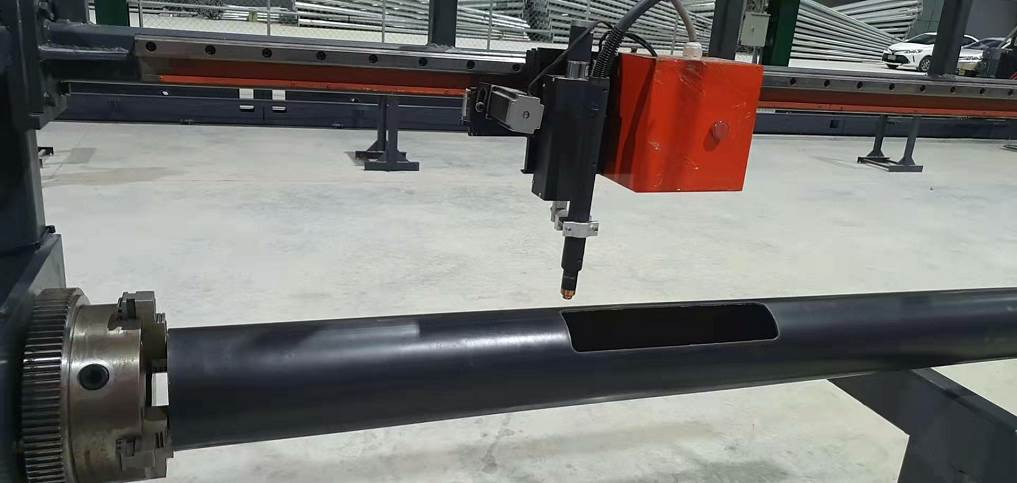

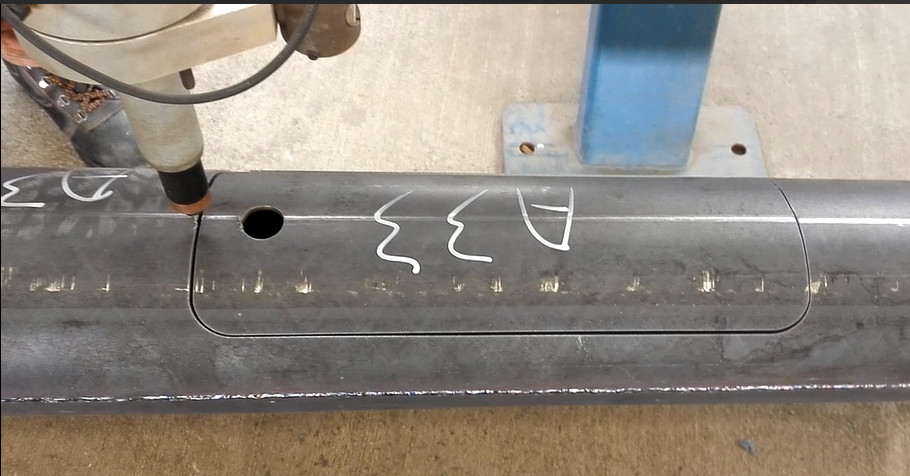

O ponto -chave, devido ao uso da maneira de cortar a laser, a lacuna de corte é relativamente pequena e as peças cortadas geralmente são usadas como tampas das portas.
适用于圆锥形杆, 圆杆, 八角形灯杆电门的数控切割, 切割形状可以是任何电脑 cad 可以绘制的图形都可以通过随机附带的专用软件来切割.
切割源是自动激光, 因此切割速度会很快, 并且切口光滑圆整, 切口质量比等离子和火焰切割更好.
由于使用激光的切割方式, 切割缝隙比较小, 一般割下的件, 作为门盖使用.
Parâmetro principal: 主要技术参数
| Não. |
Item |
Parâmetro |
| 1 |
Material do polo 杆子材质 |
Aço 钢 |
| 2 |
Máx. comprimento de corte, eixo x
最大切割长度, x 轴
|
2000mm (por um corte de ponta) |
| 3 |
Ângulo de rotação, um eixo
旋转角度, A 轴
|
Qualquer ângulo 0 ~ 360 graus |
| 4 |
Diâmetro externo do tubo min最小杆子直径 |
60 |
| 5 |
Tubo máximodiâmetro externo 最大杆子直径 |
350 |
| 6 |
Peso máximo de pólo 最大杆子重量 |
350 kg |
| 7 |
Comprimento máximo de pólo 最大杆子长度 |
12m, 14m |
| 8 |
Sistema de controle CNC 数控系统 |
方菱异形管数控系统 L6000
Fangling L6000
|
| 9 |
Fonte do laser de fibra 激光光源 |
锐科激光器
Raycus 3kw
|
| 10 |
Tocha de corte a laser 激光头 |
E do 2.0 |
| 11 |
Ajustador de altura do laser 激光调高器 |
IHC100B |
| 12 |
Sistema de ajuste de altura do laser 激光升降模组 |
MS-J150 |
| 13 |
Dispositivo de resfriamento a laser 激光冷水机 |
HL-2000-QG2/2 |
| 14 |
建议使用气体, 氧气
Sugestão de corte de gás: O2
|
O2 |
| 15 |
Espessura e velocidade de corte
切割厚度和速度参考
|
见附件 |
| 16 |
Cortando lacuna |
Em torno de 0,3-0,5 mm |
| 17 |
Motor/marca principal 电机 |
Servo motor 伺服 |
| 18 |
Eixo de controle 控制轴 |
3 eixo, x, a, z 3 轴数控, x, a, z, z |
| 19 |
Modo de trabalho: como tipo de linha de montagem, para a esquerda e para a direita, a direção de produção de uma maneira
工作形式: 流水线型式, 左进右出, 一个生产方向
|
Aqueles postes que aguardam o corte devem ser colocados em um lado da máquina em uma fileira, e aqueles pólo acabado devem ser movidos para o outro lado da máquina em uma fileira. Economia de trabalho, embarque rápido 安定 descarregamento. 等待切割的, 成一排在机器一边, 切割完成的, 移动到机器的另外一边, 成一排. 省人工, 上下杆速度快. |
| 20 |
Temperatura ambiental 环境温度 |
0-45 ℃ |
| 21 |
Umidade 湿度 |
<90%, sem condensação 无凝结 |
| 22 |
Arredores 周边环境 |
Ventilação, sem grande shake, 通风, 无大的震动 |
| 23 |
Tensão de entrada 输入电压
(Pode ser feito de acordo com o requisito de tensão do país do comprador.)
可以按照客户方的国家电压提供
|
单相 Única fase, 220V, 50Hz
三相 Três fases, 380V, 50Hz
|
Espessura e velocidade de corte
切割厚度和速度参考
|
厚度 mm
Grossura
|
切割气体
Gás
|
切割速度 m/min.
Velocidade de corte
|
功率 w
Poder
|
气压 Bar
Pressão do gás
|
切割高度 mm
Altura do bico
|
| 2 |
O2 |
5.5-6.5 |
3000 |
0,7 ~ 0,9 |
0,4 |
| 3 |
O2 |
3.8-4.5 |
3000 |
0,7 ~ 0,9 |
0,4 |
| 4 |
O2 |
3.3-3.6 |
3000 |
0,7 ~ 0,9 |
0,4 |
| 5 |
O2 |
3-3.3 |
3000 |
0,5 ~ 0,7 |
0,4 |
| 6 |
O2 |
2.9-3.1 |
3000 |
0,5 ~ 0,7 |
0,4 |
| 8 |
O2 |
1.2 ~ 1.3 |
3000 |
0,7 ~ 0,9 |
0,4 |
| 10 |
O2 |
1.1 ~ 1.2 |
3000 |
0,7 ~ 0,9 |
0,4 |
| 12 |
O2 |
0,9 ~ 1,0 |
3000 |
0,9 ~ 1,1 |
0,4 |
Sistema de controle CNC Fangling L6000
方菱异形管数控系统 L6000
|
IMC6610
运动控制器
IMC6610
Controlador de movimento
|
电机控制
Controle do motor
|
6 路高速脉冲输出伺服驱动器, 位置模式, 最高频率 3mHz,
含焦点轴控制, 包含 6 路编码器反馈
Driver de servo de saída de pulso de alta velocidade de 6 vias, modo de posição, frequência máxima 3MHz,
Incluindo controle do eixo focal e feedback do codificador de 6 vias
|
|
每轴独立伺服报警和使能
Cada eixo tem alarme de servo independente e função de ativação
|
|
运动控制性能
Desempenho de controle de movimento
|
控制周期 1ms
Ciclo de controle: 1ms
|
|
S 型加减速
Aceleração e desaceleração em forma de S
|
|
贝塞尔曲线拟合算法
Algoritmo de ajuste da curva Bessel
|
|
激光控制信号
Sinal de controle a laser
|
2 路 pwm 信号, 可选择 24V 或 5V
Sinal PWM de 2 vias, 24V ou 5V
|
|
4 路 DA0 ~ 10V 模拟量输出
4 vias dA0 ~ 10V Saída analógica
|
|
总线接口
interface de barramento
|
2*rs232,2*rs485,1*rs422,2*Can |
|
网络接口
interface de rede
|
2*RJ45 |
|
Io 信号
Sinal de IO
|
32 路输入, 含轴限位输入口, 低有效.
32 Entradas de maneira, incluindo a interface de entrada limite do eixo, baixo eficaz.
|
|
32 路输出, 高有效
32 saídas de maneira, alta eficaz
|
|
供电
Poder
|
直流 24V, 3a
DC 24V, 3A
|
|
系统工作环境
condição de trabalho
|
温度 -20 ℃至 +60 ℃；相对湿度 0-95% 无凝结
Faixa de temperatura: -20 ℃ a +60 ℃;
Umidade relativa 0-95%
Sem condensação
|
|
IHC100B
激光调高器
IHC100B
Ajustador de altura do laser
|
电机控制
Controle do motor
|
模拟量伺服驱动器, 速度模式
Driver de servo analógico, modo de velocidade
|
|
Io 信号
Sinal de IO
|
上下限位 + 2 路输入 + 2 路输出
Limites superior e inferior + entrada de vias + saída de 2 vias
|
|
接口
interface
|
和轴卡网络通讯
Comunique -se com a rede de cartões de eixo
|
|
供电
Poder
|
直流 24V, 2a
DC 24V, 2A
|
单腔光纤激光器
Gerador a laser: Raycus 3kw
光学特性 Características ópticas
| 功率 Poder |
3000W |
| 波长范围 comprimento de onda |
1080 ± 10 nm |
| 光纤芯径 Diâmetro do núcleo de fibra de saída |
25μm /50μm |
| 光缆长度 Comprimento do cabo |
12 m 或定制/12 m ou personalizado |
| 输出连接器 Entrega de feixe |
Qbh 或定制/qbh ou personalizado |
| 指示光 Viga de guia |
红色/vermelho |
| 工作模式 Modo de operação |
连续或调制/contínuo ou modulado |
| 偏振方向 Polarização |
随机/aleatório |
| 输出功率稳定度 (25 ℃) Estabilidade de energia |
＜ ± 1,5% (2H) |
| 功率调节范围 Escopo de ajuste de energia |
10%-100% |
| 最大调制频率 Max. Frequência de modulação |
5kHz |
| 机械尺寸及重量 |
| 重量 Peso |
＜ 35 kg |
| 机身外形尺寸 Recurso de esboço |
80mm*402mm*346mm |
| 电学特性 |
| 电压 Tensão |
220 ± 20V, AC, PE, 50/60Hz |
| 功耗 Consumo de energia |
6,0 KW |
| 控制方式 Interface de controle |
RS232 |
| 水冷参数 |
| 制冷量需求 Mini. Capacidade de resfriamento de água |
4,5 KW |
| 设置温度 Configurações de temperatura |
25 ℃ (激光模块, módulo a laser), 30 ℃ (qbh)
|
| 水管尺寸 (外径) Tubos de resfriamento Tamanho (externo) |
Φ12mm |
| 冷却水流量 Fluxo de água de resfriamento |
> 20L/min |
|
Qbh 冷却水流量
QBH descarga de água de resfriamento
|
1,5 ~ 2,0L/min |
