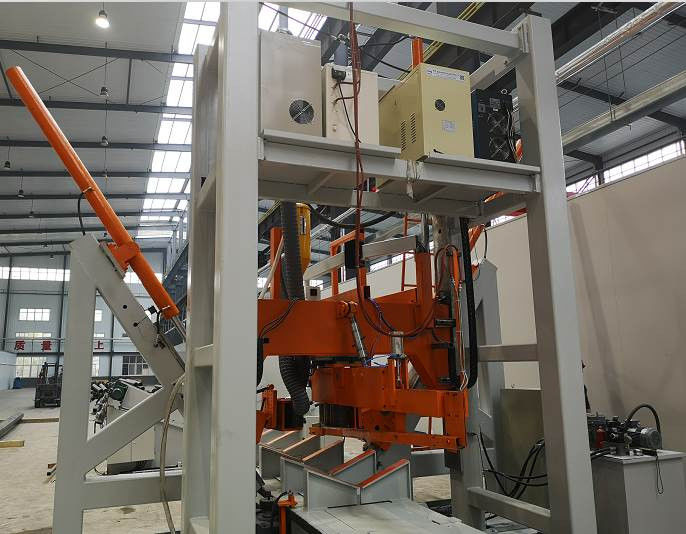

HM2500/12000 Máquina de soldadura fechada para mastro alto / pólo mono / pólo de comunicação

Máquina de soldar de pólo CNC, modelo: HM2500/12000

Máquina de tubulação de entrada directa controlada numéricamente, 型号: HM2500/12000

设计专用于5G杆, 电力杆, 高杆灯杆

Projetado para poste de mastro alto, monopole, poste de comunicação 5G

Diâmetro: 400 a 2500 mm, espessura: 6 a 20 mm, comprimento: 1200 mm

Intervalo de diâmetro: 400~2500 mm, espessura:6~20 mm, comprimento:12000 mm

双弧 双丝埋弧 机 (também conhecido como 双弧)

Máquina de soldadura de arco duplo de três fios

Capacidade de utilização: aplica-se a um poste médio vertical de grande comprimento, de entrada automática, de ligação, de 5G, de electricidade, de alta luz

Área de aplicação: adequado para solda longitudinal automática de fechamento de poste de comprimento médio (como poste 5G, monopole, poste de mastro alto)

Máquina de SOLDADOR DE SHUT-POLE CNC, é adequado para uma concha ou duas conchas tipo pólo cónico poligonal e círculo ((pólo cónico).

é linha de soldagem automática, a estrutura do tipo pórtico é fixa e com sistema de soldagem, V em forma de todo o pólo comprimento dolly ((tabela de trabalho) com servo

Motor para movimento ajustável de velocidade, O cilindro hidráulico empurra a roda de fixação para fechar o poste e fazer solda ao mesmo tempo.

Para dois postes de costura, quando a primeira soldadura de costura terminado, o rolo inferior vai subir e girar o poste para outra posição de costura para começar segundo

Soldadura de costura.

Esta máquina é geralmente aplicada a postes de tamanho médio, pode ser de um tipo ou de dois tipos.

两片型的杆子,当一条?? 接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条?? 的?? 接. Quando um pedaço de 接 完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条?? 接.

专有特点 Características de propriedade:

• Ajuste automático de controlo numérico, sistema de controlo numérico, com a variação do comprimento da haste, regulação automática da pressão, regulação automática da posição do pressão, velocidade e posição automática do equipamento, manter sempre em estado de ligação, para garantir que a ligação se desenvolva bem.

Ajuste automático CNC, sistema CNC, com a mudança do diâmetro do poste, ajustar automaticamente a pressão, ajustar automaticamente o

pressão posição do pé, automaticamente combinar a velocidade de alimentação e posição, manter a costura de soldagem sempre em estado fechado, para garantir

A soldadura suave.

• O sistema de controlo numérico especial faz com que a sincronia de pés e mãos seja muito boa.
• O sistema especial de controle CNC faz com que o lado esquerdo e direito do pé desempenho de sincronização é muito bom.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.
• Com base na qualificação do processo anterior, após a soldagem, não há torção da soldadura do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.

4. 杆子 na mesa de trabalho tipo V, o seu movimento para controle de serviço, para garantir a estabilidade do cabeçote.

O poste está sobre a mesa de trabalho em forma de V e o seu movimento é controlado por servo para garantir a estabilidade da soldagem da cabeça e da cauda.

A soldagem da cabeça à cauda reduz muito o comprimento da cauda que não é soltada.

• 压脚数为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多??杆和圆??杆.
• Pode ser igual ou pode ser redondo.

O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do poste, e reduzir o arranhão na superfície.pólo poligonal e pólo cônicoPode ser igual de diâmetro ou cônico.

• O banco de trabalho do tipo V pode voltar rapidamente para a posição definida, reduzindo a intensidade de trabalho do operador.

A mesa de trabalho em forma de V ((dolly) com função motorizada de retorno rápido, e reduz a intensidade de trabalho dos operadores.

• Função de soldadura por arco submerso
• 带杆子后导板, auto adaptação ajustável, muito pouco ajustável na posição da operação real, reduzindo a intensidade de trabalho do operador.

O dispositivo de orientação do poste traseiro pode ser ajustado de forma adaptativa.Na operação prática, a posição da costura de soldagem é raramente ajustada, mas é possível ajustar a posição da costura de soldagem.

que reduz a intensidade de trabalho dos operadores.

• Através da câmara instalada na cabeça da máquina, a imagem é refletida na tela do console, tornando o rastreamento mais fácil e reduzindo a intensidade de trabalho do operador.

Através da câmara instalada na cabeça da máquina, a costura de soldagem é refletida no ecrã do painel de controlo principal, tornando o

O rastreamento da costura de solda é simples e fácil, e reduz a intensidade de trabalho do operador para monitorar a solda.

• O sistema de pressão de óleo e controlo de sincronização desenvolvido por nós, reduziu as exigências do travão, tornando o travão posterior redondo e pequeno.
• A pressão de óleo auto-desenvolvido e sistema CNC, tornando o pólo soldado redondo e deformação pequena.
• Quando o pivô de dois pedaços, um pedaço de acoplamento, termina, o dispositivo de rolagem para cima do pivô gira em seu lugar, termina o acoplamento de outro pedaço.
• Para dois postes de costura, quando a primeira soldadura de costura estiver concluída, o rolo inferior se elevará e girará o poste para outra posição de costura para iniciar a segunda soldadura de costura.
• À frente para cima para baixo carga e descarga de material na posição da frente
• Sistema de refrigeração de água com bloco de cobre interno, para aumentar a permeabilidade.
• O bloco de cobre interno, que melhora muito a taxa de penetração da soldagem.
• 操作人员: 1 pessoa. Operador: 1 pessoa.
• A placa é de 10 mm de espessura, adotando um arco coberto com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de espessura, com um arco de 10 mm de

Elementos opcionais: para placas de espessura superior a 10 mm, adotar arco duplo e fio duplo (ou eléctrico duplo e três fios) submersos

Soldadura por arco, DC + AC, soldadura DC adota alta corrente e baixa tensão, arco de CC obtém grande penetração, AC adota relativamente pequena

A velocidade de soldagem é duplicada, melhorando o desempenho da soldagem e reduzindo o consumo de energia.

• 可选项目: 联网生产数据系统
• 功能1: pode fornecer aos gerentes de produção dados de produção: tempo de transmissão de eletricidade, tempo de ligação, tempo de ligação, quantidade de produção, etc.
• Função 2: atualização oportuna do software, obtenção de dados de software e experiência mais recentes, pode ajudar os clientes, diagnóstico de falhas remotas, ajuste de parâmetros remotos.

Artigo facultativo: Sistema de dados de produção em rede

Função 1: pode fornecer dados de produção ao pessoal da direcção da produção: potência no tempo, tempo de soldagem, tempo de não soldagem,

quantidade de produção, etc.

Função 2: atualizar o software em tempo útil para obter os melhores e mais recentes dados de software e experiência, que podem ajudar os clientes

Diagnóstico remoto de falhas e ajuste remoto de parâmetros.

机器包含以下部分 (A máquina contém as seguintes partes):

A máquina é constituída pelas seguintes partes:

• 伺服驱动的V型工作台 Mesa de trabalho de tipo V a servo (Dolly)
• Uso para V 工作台的前后路轨 Trilhas dianteiras e traseiras para mesa V
• 主龙门架 Estrutura principal do pórtico
• Sistema de acionamento de mesa de trabalho de tipo V
• 液压??紧部分 Unidade de fixação hidráulica (incluindo roda de fixação de pressão, incluindo rolos de fixação)
• Sistema de solda por arco submerso, com sistema de alimentação de arame
• Sistema de recuperação de fluxo
• Sistema interno de refrigeração por água de barras de cobre
• 操作平台 Plataforma de operação
• 滚轮架子2对, Roller de rotação de pólo, 2 pares
• 液压系统 Sistema hidráulico
• Sistema de controlo
