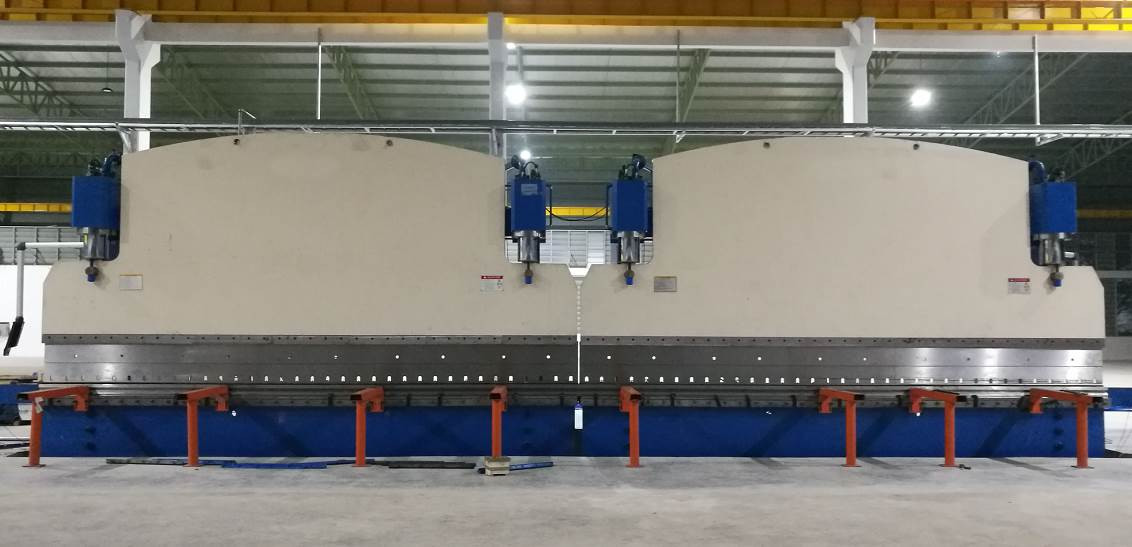

Prensa dobradeira hidráulica tandem CNC Modelo: 2-WE67K-320/6000

Aplicação: fabricação de postes luminosos e mastros altos




Detalhes das ferramentas de travagem



Função principal:

• Eixo Y1, Y2 --- Duas escalas lineares instaladas em ambos os lados do travão para controlar os cilindros.
• O quadro da máquina é composto por tanque, mesa de trabalho, caixa esquerda e direita e carrinho.

Por isso, tem alta resistência e boa rigidez.

• Princípio de trabalho de sincronização

O travão de pressão Adotar válvula proporcional elétrica-hidráulica para assegurar a sincronização de ambos os cilindros.A válvula proporcional é fabricada pela empresa BOSCH-Rexroth com desempenho muito bom, tais como pequeno atrito entre pares de ação mecânica, um amplificador eletrónico fino e um ímã eléctrico com uma força de controlo elevada e uma acção contínua.Existem dois displayers raster em ambos os lados da máquina para obter sinal da posição de ram continuamente e alimentar de volta o sinal para o sistema de controle, então o sistema de controlo irá controlar válvula elétrico-hidráulico para fazer dois cilindros sincronização em uma máquina.

• Outro Uma vez que os visores de raster são instalados em placas de C, e não em placas de caixa diretamente, a deflexão de ram e quadro durante o trabalho não afetará sua precisão de medição e controle
• Cerca de duas unidades de sincronização do princípio de trabalho:

Se precisar de duas unidades trabalhando juntas, basta girar o interruptor para a posição de sincronização no painel de controle da unidade principal.Ambos os sinais de posição da unidade serão enviados para o sistema de controlo CNC (sistema Delem), e o sinal de saída do sistema CNC será enviado para a válvula proporcional e válvula de pré-enchimento.pressão velocidade e velocidade de retorno para manter as duas unidades Sincronização com alta precisão

• Através do computador, o operador podia comunicar com a máquina.O computador tem várias linguagens de serviço, calcula e ajusta automaticamente a força de dobra.Também poderia calcular e controlar o ponto mortoOs traços (Y1, Y2) da ram podem fazer uma pequena inclinação para satisfazer as exigências especiais do utilizador.
• Equipado com um bom sistema de orientação, sistema de medição de posição e sistema de equilíbrio hidráulico para atender aos requisitos do trabalho de comprimento completo e do trabalho excêntrico.
• A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para garantir a precisão da peça de trabalho
• A superfície do cilindro tem bom desgaste e tratamento térmico, por isso tem boa lubrificação e longa vida útil.

Sistema de descarga lateral
