Máquina de Soldadura de Pólos Leves de Aço e de Corte CNC RW-DC120/260

1 CONJUNTO
MOQ
Negociável
preço
Máquina de Soldadura de Pólos Leves de Aço e de Corte CNC RW-DC120/260
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tecnologia de corte: corte do plasma do cnc
sistema de carregamento: Sistema de posicionamento automático
Material: Aço, alumínio, Q235, A36, ferro
Diâmetro superior: 60-120mm
Tipo de braço: Único braço afilado, único, Tri braço
Diâmetro inferior: 130-265mm
Destacar:

Máquina de soldadura de postes leves de aço RW-DC120/260

,

Máquina de corte CNC para postes de luz

,

Máquina de pólo leve com garantia
Informação básica
Lugar de origem: Wuxi, China
Marca: CMC
Número do modelo: RW-DC120/RW-DC260
Condições de Pagamento e Envio
Detalhes da embalagem: Nu
Tempo de entrega: De acordo com a situação real
Termos de pagamento: T/T
Habilidade da fonte: De acordo com os requisitos
Descrição de produto
Sistema do robô da máquina de corte 120-260mm do CNC da soldadura de pólo claro
Visão geral do produto

O RW-DC120/260 é um sistema de produção automático integrado projetado para a fabricação de postes de luz de aço. Ele combina soldagem de placa de base, soldagem de reforço e corte de porta a plasma CNC em um fluxo de trabalho contínuo. O sistema é adequado para fabricação de postes de luz cônicos, redondos e octogonais com alta eficiência de produção e manuseio manual reduzido.

Processo de Produção
  • Carregamento e posicionamento do poste
  • Alinhamento automático da placa base
  • Soldagem robótica de costuras internas e externas
  • Soldagem automática de reforço
  • Corte de porta a plasma CNC
  • Descarga de poste concluída
Composição do Sistema
  • Sistema de soldagem robótica industrial Kawasaki
  • Fonte de energia para soldagem Kemppi
  • Sistema de corte a plasma Hypertherm
  • Sistema de controle CNC (Si Dafeng SF-2100S)
  • Sistema automático de manuseio e posicionamento de postes
  • Sistema controlador de altura de tensão de arco
Principais recursos
  • Produção automatizada em uma linha para postes de luz
  • A soldagem robótica garante uma qualidade de costura estável
  • Corte a plasma CNC para aberturas precisas de portas
  • Redução do manuseio manual e da dependência do guindaste
  • Produção contínua para fabricação em massa
  • Adequado para postes cônicos, redondos e octogonais
Parâmetros Técnicos
Parâmetro Especificação
Faixa de diâmetro do pólo 120-260mm
Comprimento máximo do poste 12-14m
Faixa de espessura 2,5-4,5mm
Capacidade máxima de peso 150kg
Velocidade de condução 6-48 m/h
Fonte de plasma Hypertherm Powermax 45
Capacidade de espessura de corte Até 6mm
Ciclo de produção 10-15 minutos/pólo
Sistema de soldagem

O sistema de soldagem robótica garante controle estável do arco e qualidade consistente da costura por meio da comunicação em tempo real entre o robô e a fonte de energia de soldagem. Suporta soldagem de costura circular e soldagem de nervuras de reforço para estruturas de placa de base.

Aplicativos
  • Postes de iluminação pública
  • Sistemas de iluminação rodoviária
  • Pólos de infraestrutura urbana
  • Estruturas de postes de transmissão de energia
  • Sistemas de iluminação urbana inteligente
Vantagens
  • Linha de produção integrada de soldagem + corte
  • Intensidade de trabalho e uso de guindaste reduzidos
  • Alto nível de automação para produção em massa
  • Desempenho estável de soldagem robótica
  • Ciclo de produção mais rápido e layout com economia de espaço
Layout do sistema
Light pole welding CNC cutting machine system layout diagram

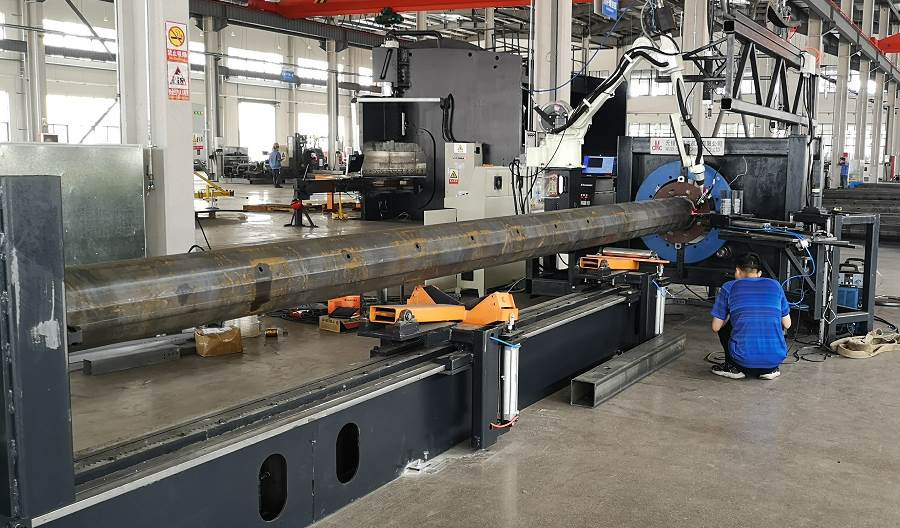

Detailed view of light pole welding and cutting machine components
Especificações técnicas detalhadas
Não. Item Parâmetro
1 Diâmetro mínimo do poste ou barra redonda 120mm
2 Diâmetro máximo do poste ou barra redonda 260 mm
3 Pólo ou barra redonda comprimento máximo 12~14m
4 Pólo ou barra redonda min. grossura 2,5 mm
5 Pólo ou barra redonda máx. grossura 4,5 mm
6 Peso máximo do poste ou barra redonda 150kg
7 Velocidade de condução 6~48m/h, ajustável, com controle servo AC
8 Velocidade de soldagem Velocidade de referência 5~7 minutos/peça
9 Máx. distância de corte da parte inferior, eixo X 1500 mm
10 Fonte de plasma Hypertherm Powermax 45 Adequado máx. espessura: 6mm (fabricado nos EUA)
11 Espessura máxima para fazer furos e corte de qualidade Baseado na fonte de plasma O padrão e a opção up
12 Velocidade máxima de corte Com base na fonte de plasma (para uma porta elétrica de poste de luz normal, o tempo de corte é de cerca de 30 a 40 segundos)
13 Sistema CNC Si Dafeng(SF-2100S)
14 SOFTWARE de aninhamento SmartNest
15 Tocha de corte plasma CNC 1 conjunto
16 Controlador de altura de tensão de arco SAÚDE HP105
17 altura DISPOSITIVO Dispositivo móvel de altura da tocha de plasma, 1 conjunto
18 Velocidade de produção para um pólo 10~15 minutos Incluindo carga e descarga Com base no tamanho do poste
Perguntas frequentes
Para que é usada uma máquina de soldagem de poste de luz de aço e corte CNC?
É usado para produção automatizada de postes de luz de aço, integrando soldagem de placa de base, soldagem de reforço e corte de porta plasma CNC em um processo contínuo.
Que tipos de postes de luz esta máquina pode processar?
A máquina é adequada para postes de luz de aço cônicos, redondos e octogonais com tamanhos diferentes, dependendo dos requisitos de produção e configuração das ferramentas.
Qual sistema de corte é usado para processamento de abertura de porta?
O sistema utiliza uma fonte de corte a plasma da Hypertherm, que permite o corte preciso e rápido de aberturas de portas elétricas e outros formatos personalizados projetados por meio de software CNC.
