Name: Máquina de dobra do enlace dobro do CNC para rua octogonal afilada pólo claro de 14m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Tonelagem de flexão de unidade única: 400 toneladas, total em tandem 800 toneladas

Comprimento de processamento de mesa de trabalho única: 7.000 mm, comprimento total vinculado 14.000 mm

Modelo de controlador CNC equipado: Delem DA53T (Holanda)

Configuração de alimentação do motor de acionamento principal: Motor de bomba dupla 2×30kW

Peça de processamento aplicável: Poste de iluminação pública cônico / octogonal e poste de mastro alto

Tipo de molde de formação de suporte: 7 vezes formando molde cônico duplo cônico

Cor da superfície: Personalizável

Direção: Personalizável

Informação básica

Lugar de origem: Wuxi, China

Marca: CMC

Número do modelo: 2-WE67K-400/7000

Condições de Pagamento e Envio

Detalhes da embalagem: Apropriado para o transporte do recipiente

Tempo de entrega: 90 dias

Termos de pagamento: T/T,L/C

Habilidade da fonte: De acordo com os requisitos

Galeria

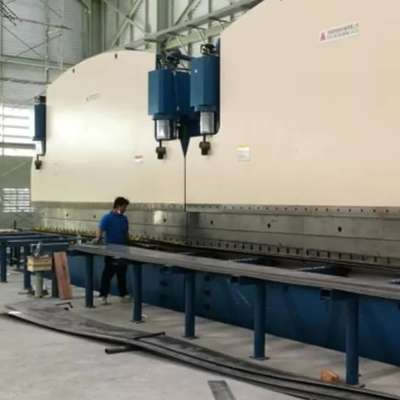

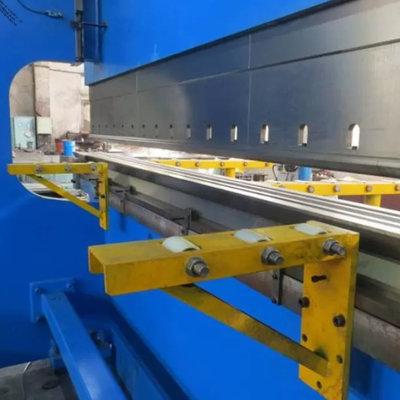

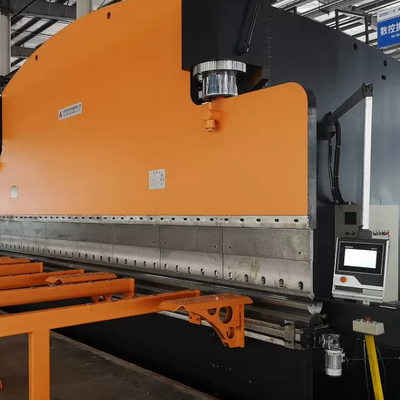

Máquina de dobra do enlace dobro do CNC para rua octogonal afilada pólo claro de 14m

Descrição de produto

1. Quadro de visão geral rápida

Ponto	Detalhes
Nome do produto	Máquina de dobra de postes leves de dupla ligação
Modelo	2-WE67K-400/7000
Aplicação básica	Pólos de luz de rua, postes octogonais, postes cônicos cônicos e postes de mastro alto da rodovia
Origem	Jiangsu, China
MOQ	1 conjunto
Voltagem padrão	380V 50Hz, personalizável
Cliente-alvo	Fábrica de fabricação de postes de luz, linha de produção de monopólios de aço
Configuração principal	Delem DA53T Sistema CNC, Schneider Electric Parts

2Introdução ao produto

2-WE67K-400/7000 dupla ligação CNC freio de pressão hidráulica tándem consiste em duas máquinas de dobra única de 400 toneladas que trabalham sincronicamente, comprimento total de dobra efetiva atinge 14 metros,com um diâmetro superior a 50 mm,, postes octogonais e grandes postes de mastro. Equipado com controlador CNC Delem DA53T Holandês com controlo do eixo Y1/Y2 e sistema de compensação mecânica de coroação da mesa.Principais peças elétricas, todos os acessórios de marcas mundialmente famosas garantem uma operação estável a longo prazo.Linha de dobra automática de alimentação de placas e função de diagnóstico remoto de falhas, solução completa para produção de postes de lâmpadas.

3Tabela completa dos parâmetros técnicos

- Não, não.	Ponto	Unidade	Valor do parâmetro
1	Tipo de máquina	-	Freio de pressão CNC sincronizado
2	Força de trabalho nominal	Toneladas	2×400
3	Comprimento da mesa de trabalho única	mm	7000, comprimento total de ligação 14000
4	Distância entre dois quadros	mm	5600
5	Profundidade da garganta	mm	950
6	Altura máxima de abertura	mm	970
7	Traço de Ram	mm	320
8.1	Velocidade de descida rápida	mm/s	60
8.2	Velocidade de flexão de trabalho	mm/s	7
8.3	Velocidade de retorno	mm/s	60
9	Potência do motor da bomba principal	kW	2×30
10	Controlador CNC	-	Delem DA53T (Países Baixos), eixo Y1/Y2 + sistema de coroação mecânica
11	Compensação de Tabela	-	Sistema de coroação mecânica
12	Marca do selo do cilindro	-	Marca famosa
13	Marca da válvula hidráulica	-	Marca famosa Alemanha
14	Marca da bomba hidráulica	-	Marca dos EUA
15	Marca do codificador linear	-	FAGAR, Espanha
16	Principais componentes elétricos	-	Schneider, França
17	Peso líquido da máquina individual	Quilos	50000, no total 100000 kg
18.1	Dimensão global da máquina única L × W × H	mm	7200 × 2710 × 5696
18.2	Altura do piso acima do solo	mm	4500
18.3	Comprimento total com dispositivo de descarga lateral	mm	17500
18.4	Largura total com suporte de material frontal	mm	4040
19	Forma de embalagem de exportação	-	Embalagens separadas desmontadas para transporte marítimo

4Lista de ferramentas e acessórios padrão e opcionais

Categoria	Detalhes
com	1 conjunto de suportes de ferramentas superiores de espessura de 18 mm para postes de iluminação de rua, comprimento total do molde de 14 m
Opção 1	Molde dedicado de poste de luz octogonal, min OD 60mm molde octogonal cônico, comprimento 14m
Opção 2	Conjunto de matrizes de fundo multi-V para postes octogonais e postes de mastro altos, especificação 150×150, comprimento de 14 m
Opção 3	7 vezes formando molde de pólo cônico de dupla conusidade Proporção de conchas:11/1000 ((Φ60~236) & 13/1000 ((Φ60~268) Espessura da parede do poste aplicável:3~4 mm, estrutura seccional dividida, comprimento total do molde 16 m
Auxiliar padrão	2 conjuntos de suportes de moldes cónicos superiores de 6,5 m para ambos os lados do suporte superior
Opção 5	Sistema de descarga lateral de postes luminosos de tipo empurrão
Opção 6	Diagnóstico remoto de falhas e função de ajuste remoto de parâmetros
Opção 7	Sistema de produção de dobra de postes luminosos totalmente automático Incluindo carrinho de placas, guindaste de carregamento, porta-rolos laterais, sistema de alimentação CNC, dispositivo de posicionamento, porta-descarga estendida e quadro de armazenamento de postes acabados
Opção 8	Conjunto completo de peças sobressalentes para o travão de 400 toneladas

5Tabela das principais vantagens de desempenho

Ponto de desempenho	Descrição detalhada das vantagens
Controle síncrono em duplo eixo Y	Regras de grelha lineares instaladas em ambos os lados da ram para sinal de posição de feedback em tempo real, controle preciso de dois cilindros hidráulicos
Estrutura integrada de alta rigidez	Estrutura soldada composta por reservatório de óleo, mesa de trabalho, caixa lateral e carrinho, forte capacidade de carga e anti-deformação
Sistema de sincronização proporcional eletro-hidráulico	Adotar válvula proporcional alemã, resposta estável, pequeno atrito mecânico, força de saída constante estável
Projeto de instalação independente de grades	Sensores de raster fixados em suporte em forma de C em vez de quadro lateral, os dados de medição não serão afetados pela deflexão do quadro durante a dobra
Controle síncrono de ligação dupla de máquinas	Mudança para o modo tándem no painel da máquina principal, Delem CNC unifica dois sinais da máquina, controle preciso rápido para baixo, mudança de velocidade, curvatura e velocidade de retorno para ligação síncrona
Sistema CNC inteligente Delem	Interface de operação em vários idiomas, cálculo automático da tonelagem de curvatura, ponto morto e posição de mudança de velocidade; suporte à inclinação minúscula da vara para requisitos especiais de curvatura
Sistema auxiliar completo de orientação e equilíbrio	Compare as demandas de processamento de peças de trabalho longas e de dobra excêntrica, garanta precisão de dobra uniforme ao longo de todo o comprimento da placa
Indemnização de coroação mecânica de mesas	Automaticamente compensar a deflexão da mesa de trabalho sob carga pesada, garantir a precisão de formação consistente dos postes acabados
cilindro hidráulico resistente ao desgaste	Tratamento térmico de apagamento da superfície, boa lubrificação, longa vida útil e baixa taxa de falha

6. Tabela de correspondência de aplicações

Tipo de peça de trabalho	Finalidade do tratamento
Lâmpadas elétricas, de forma cônica	Curvatura de placas longas, formação de um passo para postes de 14 m
Lâmpadas octogonais	Formação especial de moldes octogonais, precisão de ângulo uniforme
Pólos de mastro de estrada	Forças de engate de ligação de carga pesada para postes de parede espessa de grande porte
Monopólio cônico / pólo de comunicação 5G	Combinação de moldes de formação de 7 passos de duplo cônico

7Serviço pós-venda

Artigo de serviço	Conteúdo específico
Período de garantia	Garantia de 12 meses para toda a máquina; 24 meses para válvula hidráulica, bomba, motor e sistema CNC
Fornecimento de peças de reposição	Fornecimento a longo prazo de peças de reposição originais vulneráveis a custo de fábrica
Serviço Oversea	Engenheiros disponíveis para instalação, comissionamento e formação de operadores no estrangeiro
Apoio em linha	Suporte de vídeo 24/7 e diagnóstico online remoto (função opcional pré-instalada)
Documentos anexos	Manual de operação completo em inglês, tutorial de parâmetros de dobra e vídeo de operação

8. FAQ

Pergunta	Resposta
1Qual é o comprimento máximo de curvatura que este travão de pressão em tándem pode processar?	Duas máquinas de 7000 mm trabalham sincronicamente, o comprimento de curvatura total efetivo atinge 14 metros, se encaixam perfeitamente em postes de luz de rua longos e postes de mastro altos.
2Quais são as partes principais desta máquina de dobrar?	O sistema CNC principal é a Holanda Delem DA53T, codificador linear Espanha FAGAR, peças elétricas França Schneider, todas marcas de renome mundial.
3Esta máquina pode formar postes de luz cónicos e octogonais?	Sim, fornecemos moldes de divisão seccional combinados para postes octogonais e duplo-taper 7 vezes formando postes cônicos, espessura da parede 3 ̊4 mm para produção de postes de lâmpada.
