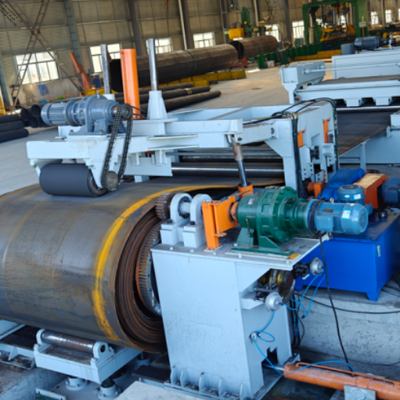

Name: CTL12×1600 Linha Automática de Corte a Comprimento para Bobinas de Aço de 1600mm de Largura com Capacidade de 30 Toneladas
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Número do modelo: Linha de corte no comprimento CTL12×1600

Faixa de espessura de processamento: Bobina de aço carbono de 5 mm ~ 12 mm

Faixa de largura de processamento: 800 mm ~ 1500 mm

Carga máxima de bobina de aço única: 30 toneladas

Escopo de comprimento de corte fixo: 2.000 mm a 6.000 mm

Velocidade máxima de produção: 15m/min

Modo de controle: PLC + Touch Screen Controle Totalmente Automático

Elementos personalizáveis: Tamanho da plataforma de empilhamento, dispositivo de arrumação de placas

Informação básica

Lugar de origem: Wuxi, China

Marca: CMC

Número do modelo: CTL12×1600

Condições de Pagamento e Envio

Tempo de entrega: 90 dias

Termos de pagamento: T/T,L/C

Habilidade da fonte: De acordo com os requisitos

Galeria

CTL12×1600 Linha Automática de Corte a Comprimento para Bobinas de Aço de 1600mm de Largura com Capacidade de 30 Toneladas

Descrição de produto

CTL12×1600 Linha de Corte de Bobina de Aço para Chapas Planas Automática com Desbobinamento e Nivelamento

Visão Geral do Produto

Item	Detalhes
Nome do Produto	Linha de Corte
Modelo	CTL12×1600
Material de Processamento	Aço Q235, Q355, Q460, limite de escoamento ≤460Mpa
Função de Processamento	Desbobinamento de bobina de aço, nivelamento, corte transversal de comprimento fixo CNC, empilhamento
Modo de Operação	Acoplamento totalmente automático / Controle manual de unidade única
Indústria Aplicável	Fabricação de postes de iluminação pública, postes de mastro alto, estruturas de aço
Opções Personalizáveis	Tamanho da plataforma de empilhamento, dispositivo de alinhamento de material

Introdução do Produto

A linha de corte CTL12×1600 é especialmente projetada para processar bobinas de aço em chapas planas retangulares. Ela completa procedimentos contínuos, incluindo desbobinamento, nivelamento e cisalhamento transversal de comprimento fixo. Toda a linha pode parar para rebobinar bobinas de aço residuais convenientemente para alternar a produção de diferentes tamanhos de chapa.

Adota controle CNC totalmente automático. Os operadores só precisam definir o comprimento da chapa e a quantidade de corte na tela sensível ao toque. Possui alta velocidade de produção, economizando significativamente custos de mão de obra. Apenas um operador é necessário, e o contato entre a equipe e as chapas de aço é minimizado para garantir a segurança operacional.

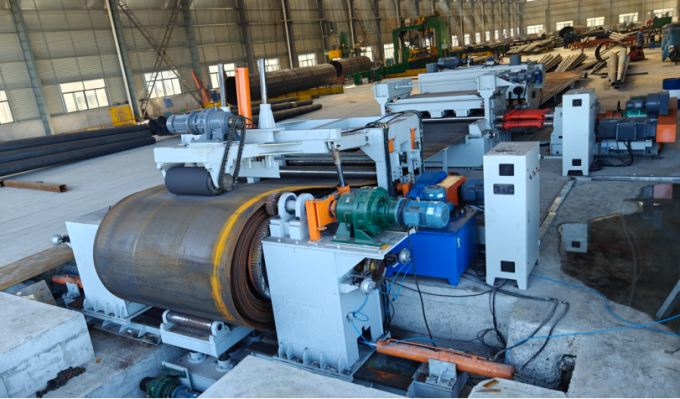

CTL12×1600 Steel Coil Cut To Length Line Overview

Fluxo do Processo de Produção:
Carregamento de Material → Desbobinamento → Prensagem e Guiagem → Alimentação por Pinça → Nivelamento Bruto → Posicionamento de Guiagem → Nivelamento de Precisão → Medição de Comprimento por Encoder → Corte Transversal → Transporte por Pinça → Empilhamento

Principais Parâmetros Técnicos

Nº.	Item	Especificação
1	Material Processado	Q235, Q355, Q460, σs ≤ 460Mpa
2	Faixa de Espessura do Material	5 ~ 12 mm
3	Faixa de Largura do Material	800 ~ 1500 mm
4	Diâmetro Externo da Bobina de Aço	Φ800 ~ Φ2000 mm
5	Diâmetro Interno da Bobina de Aço	Φ500 ~ Φ760 mm
6	Peso Máximo da Bobina	30 Toneladas
7	Comprimento Fixo de Corte	2000 ~ 6000 mm
8	Velocidade Máxima de Nivelamento	15 m/min
9	Diâmetro / Passo dos Rolos de Nivelamento	Φ180 mm / 215 mm
10	Material dos Rolos de Nivelamento	40Cr
11	Fonte de Alimentação de Entrada	415V / 50Hz, 3 Fases
12	Espaço Ocupado no Piso	Aprox. 19m (C) × 7.7m (L)

Composição Completa da Linha

Carrinho de Carregamento de Bobina de Aço
Desbobinador Hidráulico de Braço Único
Dispositivo de Prensagem, Cabeça de Pá e Pinça Hidráulica (com nivelamento bruto de 3 rolos)
Dispositivo de Posicionamento de Guiagem
Unidade de Nivelamento de Precisão
Unidade de Medição de Comprimento por Encoder
Máquina de Cisalhamento de Corte Transversal
Dispositivo de Transporte e Empilhamento por Pinça
Sistema Hidráulico
Sistema Pneumático
Sistema de Controle Elétrico PLC

Especificações do Equipamento Principal

Carrinho de Carregamento de Bobina de Aço
- Capacidade máxima de carga: 30 toneladas
- Equipado com rolos duplos na parte superior. Suporta a função de rebobinamento da bobina para evitar que bobinas soltas e emaranhadas durante o rebobinamento.
- Usado para transportar bobinas de aço e levantar bobinas para o desbobinador.

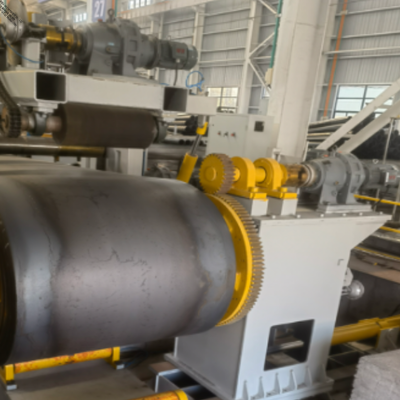

Desbobinador Hidráulico de Braço Único
Expansão hidráulica do eixo para prender bobinas de aço para desbobinamento passivo. Equipado com freio de tensão manual. Dois conjuntos de desbobinadores realizam ajuste de centralização durante o carregamento da bobina. O defletor lateral redondo evita interferência com bobinas estreitas.

Dispositivo de Prensagem e Pinça Hidráulica com Nivelador Bruto de 3 Rolos
Adota estrutura de nivelamento bruto com 2 rolos inferiores + 1 rolo superior. Previne efetivamente o arqueamento da chapa de aço, garante a produção contínua suave. Equipado com cabeça de pá hidráulica para alimentação suave da cabeça da bobina.

Unidade de Nivelamento de Precisão
Estrutura de nivelamento de 9 rolos (4 rolos superiores + 5 rolos inferiores). Os rolos superiores e inferiores são todos rolos de acionamento ativo com velocidade linear consistente para melhorar a qualidade do nivelamento. Os rolos adotam tratamento de têmpera de média frequência. Os rolos de suporte ajustáveis aumentam a rigidez dos rolos para liberar o estresse interno das chapas de aço e alcançar excelente planicidade.

Unidade de Medição de Comprimento por Encoder
Instalada integralmente com a máquina de nivelamento em base compartilhada. Detecção de comprimento em tempo real via rolo de medição e encoder para garantir corte preciso de comprimento fixo.

Máquina de Corte Transversal
Espessura máxima de corte: 12 mm, largura efetiva máxima: 1600 mm. Estrutura de cisalhamento hidráulica. Folga da lâmina ajustável sincronicamente. O pé de pressão de poliuretano protege a superfície da chapa sem arranhões.

Dispositivo de Transporte e Empilhamento por Pinça
Consiste em mesa transportadora de rolos, mecanismo de arremesso de chapas, bancada de empilhamento e dispositivo de alinhamento de material (opcional). O comprimento da plataforma de empilhamento pode ser personalizado de acordo com o tamanho máximo da chapa de poste de luz do cliente.

Sistema Hidráulico e Pneumático
- Estação hidráulica, cilindros de óleo, válvulas e tubulações. (Óleo hidráulico a ser fornecido pelo comprador)
- Pressão de trabalho do sistema pneumático ≤0.8Mpa, consumo de ar: 1.5m³/min. (Fonte de ar a ser fornecida pelo comprador)

Sistema de Controle Elétrico
Interface homem-máquina PLC + tela sensível ao toque. Suporta operação de acoplamento automático e controle manual independente de cada máquina. Os operadores podem definir o comprimento de corte e a quantidade de chapas livremente. A função de parada de emergência de toda a linha está equipada para proteger a segurança do equipamento e do pessoal.

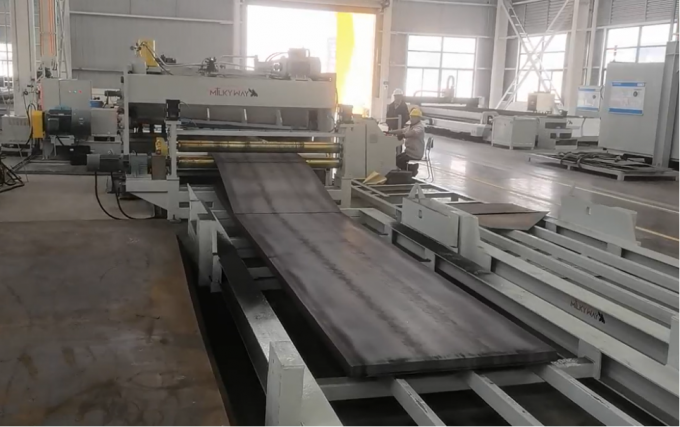

CTL12×1600 Electrical Control System and Operation Interface

Vantagens Principais

Item de Vantagem	Descrição
Função Integrada	Realiza desbobinamento, nivelamento, corte de comprimento fixo e empilhamento em uma linha; suporta rebobinamento de bobina para alternar diferentes especificações de chapa
Controle CNC de Alta Precisão	Medição de comprimento fixo por encoder, configuração arbitrária de comprimento e quantidade de corte via tela sensível ao toque
Excelente Desempenho de Nivelamento	9 rolos de nivelamento ativos, liberam totalmente o estresse interno da chapa, planicidade estável
Alta Eficiência de Produção	Produção automática contínua, alta velocidade de operação, reduz o custo de produção abrangente
Operação Simples	Apenas um operador é necessário; minimiza o contato direto com chapas de aço para maior segurança
Configuração Flexível	A plataforma de empilhamento e o dispositivo de alinhamento podem ser personalizados de acordo com os requisitos de produção de postes de luz
Proteção de Segurança Confiável	Botão de parada de emergência de toda a linha, proteção de intertravamento para cada seção de processamento

Faixa de Aplicação

Vão de chapas brutas para postes de iluminação pública cônicos, postes poligonais, postes de mastro alto
Estrutura de aço, processamento de chapas planas para equipamentos mecânicos
Corte de matéria-prima de chapas metálicas para fábrica de fabricação de metal

Suporte de Serviço Pós-Venda

Item de Serviço	Detalhes do Serviço
Cobertura de Garantia	12 meses de garantia completa da linha; garantia de longo prazo para motores principais e redutores de velocidade
Fornecimento de Peças de Reposição	Fornecimento a longo prazo de peças de desgaste ao custo de fábrica
Serviço no Exterior	Engenheiros disponíveis para instalação, comissionamento e treinamento de operadores no exterior
Suporte Remoto	Depuração remota online e orientação técnica
Documentos	Manual de operação completo em inglês e materiais de treinamento de operação

Perguntas Frequentes

Pergunta	Resposta
Qual espessura e largura de chapa de aço esta linha de corte CTL12×1600 pode processar?	É adequada para bobinas de aço de 5 a 12 mm de espessura, 800 a 1500 mm de largura, peso máximo da bobina de até 30 toneladas, faixa de comprimento de corte de 2000 a 6000 mm.
Podemos parar a linha e rebobinar a bobina de aço restante?	Sim. O carrinho de carregamento é projetado com estrutura de rolo anti-soltura, toda a linha pode parar e rebobinar a bobina residual para alternar outras especificações de produção.
Esta linha de corte é adequada para a fabricação de postes de iluminação pública?	Definitivamente. O comprimento máximo de empilhamento pode ser personalizado para corresponder à sua chapa de poste de luz mais longa. É amplamente utilizada para o corte de chapas brutas de postes de luz cônicos e poligonais.
