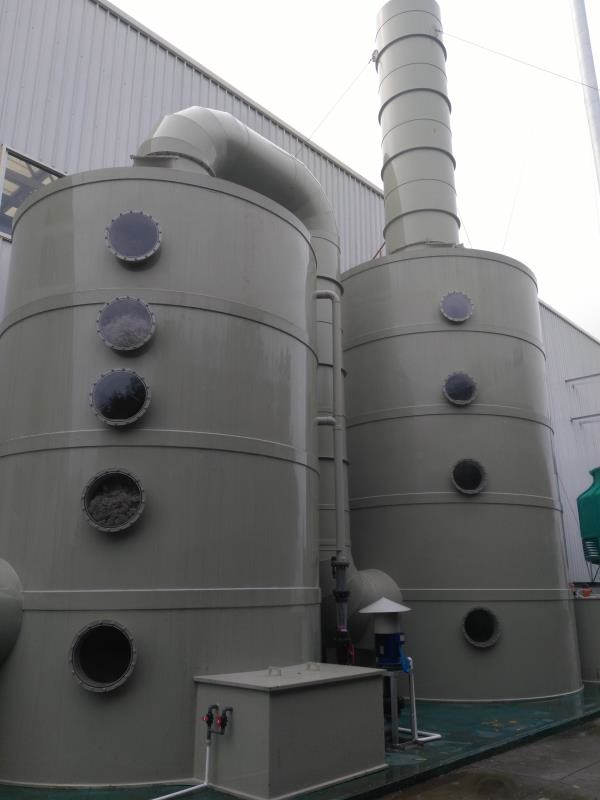

Proteção ambiental automática completa do equipamento da galvanização do mergulho quente

descrição
OEM:: Sim Carcaça:: de aço/alu/outro
Circunstância:: Novo Nome do produto: A linha de produção do fio da galvanização, linha de produção da galvanização do mergulho quente, us
Realçar:

equipamento da galvanização do mergulho quente

,

linha da galvanização do mergulho quente



Equipamento totalmente automático da galvanização do mergulho quente da galvanização







Esta planta de galvanização é projetada de modo que as tubulações possam ser mergulhadas na chaleira e então ser retiradas à estação desopro automaticamente.



O tipo da roda estrelada que mergulha o dispositivo é usado para o mergulho da tubulação. Pode ajudar a ajustar flexivelmente o tempo de mergulho usando o programa de corrida diferente.



A tecnologia de sopro interna da tomada longa do lanceiro usando o ar comprimido quente é usada para a tubulação acima de 1" (incluindo 1"). O uso de resultados desta tecnologia na melhoria na qualidade do consumo de sopro, de salvamento interno do vapor e de reduzir uma quantidade da geração de pó do zinco.



O sistema de coleta com cuidado projetado da poeira do zinco pode reduzir o consumo e a ajuda do zinco para melhorar a segurança da operação do filtro da poeira.

  • Especificação técnica principal
  •
  • Tamanho aplicável da tubulação
  •

Furo nominal: Máximo 6" de 1/2 mínimo” –



Espessura de parede: 1.5mm mínimo – máximo 4,5 milímetros



Comprimento de tubulação: 5-6m (1/2”, 3/4") 4-6m (1" - 6")



Alguns tipos do latifundiário e das tubulações retangulares podem ser tratados por esta linha. Mas a linha deve ser restringida dentro de 2 tubulações, a relação do lado longo e curto deve ser restringida dentro de 1,5 e a dimensão furada mínima da tubulação deve ser maior de 25mm.



tubulação quadrada 20*20mm; 25*25mm; 30*30mm; 40*40mm, 50*50mm; 60*60mm; 75*75mm; 80*80mm; 90*90mm; 100*100mm; 120*120mm; 127*127mm

tubulação retangular



13*26mm; 20*40mm; 25*50mm; 30*60mm; 40*80mm; 50*100mm; 60*120mm; 70*140mm; 80*160mm; 50.8*101.6mm

  • Método da galvanização
  •

Tipo seco sistema da galvanização;

Tubulação OD abaixo 1-1/2” (incluindo 1-1/2") são processados com linha quádrupla maneira;



Tubulação OD 2" - 4" (incluindo 4") são processados com linha dobro maneira.



A tubulação OD 5" e 6" é processada com única linha maneira.

  • Limpeza do zinco adicional
  •

Parte externa da tubulação: Por ar comprimido com sopro exterior

Para dentro da tubulação: Tubulação OD 1/2” e 3/4" pelo bocal de sopro interno do vapor Over-heated.

Para o OD da tubulação acima de 1" (incluindo 1") a técnica de sopro interna da tomada do lanceiro é adotado melhorando a qualidade de revestimento interna, o consumo de salvamento do vapor e a diminuição da geração de pó do zinco.

  • Uso do produto
  •
  • Para o serviço do gás e da água
  •
  • Para a finalidade geral da estrutura
  •
  • Padrão
  •

B.S série de 1387, RUÍDO claros e médios 2441 etc.

  • Unidade

O sistema de medida métrico será aplicado.

  • Sistema elétrico
  •

Fonte de alimentação: Pela fonte da cidade





Fonte primária: 380V±5%, 50HZ, 3 fase, fonte do circuito de controle: 220V, 50HZ, fase monofásica, 24V D, C,



O transformador para a bobina do circuito e do solenoide de controle será preparado pelo vendedor.



Capacidade geral: abt. 260KW (planta inteira; incluindo o equipamento auxiliar)



  • Ar comprimido
  •

Pressão: 0.6Mpa (0.5Mpa mínimo no ponto de serviço público)



Consumo: 30Nm3/h


  • Combustível: gás natural
  •

Consumo: na capacidade total: aproximadamente 1.900.000 Kcal/hr



Gás natural 230Nm3/hr (valor da combustão do gás natural: 8500Kcal/litre)



Na operação inativa: aproximadamente 200.000 Kcal/hr



Gás natural: 24nm3/hr



A pressão do gás antes dos queimadores: 0.4Mpa máximo



  • Vapor (superaquecido ou seco) do vapor
  •

Pressão: 1.25Mpa (1.0Mpa mínimo no ponto de serviço público)



Temperatura: 275°C

  • Revestimento de zinco: aproximadamente 500 g/m2. No tempo de mergulho de encurtamento o revestimento de zinco pode ser reduzido em torno de 300 g/m2
  • Temperatura ambiental: Não menos do que 10°C
  • Processo de produção:

As tubulações de aço são revestimento conservado, dobro sucessivamente ácido do fluxo e secada. E as tubulações então secadas são imergidas no banho do zinco mergulhando a roda estrelada.





O fluxograma da produção da tubulação de aço preta à tubulação galvanizada é como segue: (Tubulação de aço preta)



  • Capacidade de produção (exemplo)
  •

A seguinte tabela mostra exemplos das taxas de produção para cada tamanho das tubulações de B.S. Medium, sob as circunstâncias favoráveis.




Tamanho nominal

Peso da tubulação

Capacidade de produção

Em kg/m Kg/6.0m PCes. /hr.approx. quilogramas/hr.approx.
″ de 1/2 1,22 7,32 1776 13000
3/4 de ″ 1,58 9,48 1688 16000
1 ″ 2,44 4,64 1092 16000
1-1/4 ″ 3,14 18,84 850 16000
1-1/2 ″ 3,61 21,65 522 16000
2 ″ 5,1 30,6 260 16000
3 ″ 6,51 39,06 410 16000
4 ″ 12,1 72,6 220 16000
5" 15,03 90,2 178 16000
6" 17,82 106,9 150 16000





Nota:



(1) a capacidade é limitada dentro de 16000 kg/hr que é baseada na capacidade de aquecimento da chaleira.

(2) o comprimento do tubo é 6m.



(3) acima das figuras são baseados na eficiência 100% de trabalho.



(4) mergulhar o tempo é um fator muito grande da taxa de produção quando o revestimento pesado é exigido. Mergulhar a hora de obter o peso de revestimento necessário varia principalmente de acordo com a composição quimica das tubulações quando as condições operacionais são as mesmas. A taxa de produção daquelas tubulações que precisam um tempo de mergulho mais longo tornar-se-á mais baixo.

a retidão (de 5) a dobra das tubulações será pequena tanto quanto possível. As tubulações com dobra grande não podem ser processadas lisamente nesta planta.



Recomenda-se que a dobra das tubulações deve ser menos de 5mm/6m.

  • Espaço da fonte
  •
  • Equipamento do pré-tratamento (sistema da limpeza do grupo)
  •

Um pacote de tubulações que tornam mais pesadas geralmente aproximadamente 3 toneladas é limpado sucessivamente

nos tanques de derretedura de derretedura e òs de conservação em vinagre, primeiros ácidos usando o guindaste aéreo do curso.



Nenhuma água que enxágua a tecnologia é adotada para o consumo de água de salvamento e a facilitação da poluição do ambiente.





Após ter conservado as tubulações são mergulhados no primeiro tanque de derretedura (sujo) e mergulhou então no ò tanque de derretedura (limpo). A solução de derretedura de primeiro e ò tanque de derretedura é junto transformar-se conectado um sistema de tratamento de circulação. O caudal de circular o sistema é 3 índicede m3 /h.The FeCl2 no primeiro tanque de derretedura será controlado em torno de 10g pela maca e o índicede FeCl2 da solução após ter regenerado o tratamento será controlado abaixo de 0.5g pela maca. Esta solução limpa será bombeada no ò tanque de derretedura (limpo) e o índicede FeCl2 no ò tanque de derretedura será controlado com o 1g pela maca. A solução será bombeada continuamente no primeiro tanque de derretedura (sujo) e bombeada então à estação da regeneração. De modo que após a ?a fluir a solução que cola à superfície da tubulação esteja muito limpa. Os resíduos do zinco que geram no consumo da chaleira e do zinco serão reduzidos.



Recomendou não usa o procedimento desengraxando neste sistema não usando nenhuma linha do ERW de tubulação de óleo. O outro sábio você tem que adotar a medida para tratar a solução desengraxando do desperdício e enxaguar a água.



O equipamento do pré-tratamento consiste em artigos de seguimento

  • Seis grupos de tanque de conservação em vinagre ácida (fonte de tiragem)

Dimensões: 8000 (L)×1600 (D)×1500 (W) milímetro

Material: Fibra de vidro com construção de aço suave.



  • Grupo dois de tanque de derretedura (fonte de tiragem)
  • O vagão-plataforma para as tubulações levando empacota em/para fora área de cerco do pré-tratamento da sala incluida. 2 grupos
  • Área de cerco do pré-tratamento da sala incluida. 30mX12mX7m
  • Secando a fornalha
  •

Após a derretedura, as tubulações são transportadas e secadas na fornalha de secagem que é aquecida pelo gás de exaustão da fornalha da galvanização. Consiste nos seguintes artigos:

  • Um grupo da tabela de alimentação.
  •

Material: construção de aço


  • Um grupo de dispositivo transmissor da corrente
  •
  • Três correntes transmissoras
  •

(2) um grupo de unidade de movimentação com engrenagem-motor 4KW, que corre ponto por ponto.

  • Secando a fornalha
  •

(1) dimensões da fornalha (com as placas da irradiação térmica do ferro fundido): 8500 (L)×9124 (W) milímetro



(2) um grupo de permutador de calor da tubulação de aço para o ar quente que funde o sistema seco.



(3) um grupo de permutador de calor de aço inoxidável para o ar comprimido quente usado pelo sopro interno.



(4) um grupo da placa de coberta da lareira (construção de aço com material da calor-isolação)



(5) um grupo de sistema de circulação e de sopro do ar quente



Capacidade de circulação do fã do ar quente: 6660 NANÔMETRO3 /hr





Temperatura: abt. 150°C

Nota: a fundação concreta, os tijolos vermelhos e a força laboral são da fonte do buyer. 1 coordenador e 3 trabalhadores da habilidade trabalharão para a construção da fornalha no local.

  • Equipamento da galvanização
  •

As tubulações pre-tratadas e secadas rolam para baixo de secar a fornalha dois por dois (ou por quatro) e obtêm no espaço do bolso da roda estrelada de mergulho.



Como a roda estrelada de mergulho gire passo a passo, as tubulações são submersos no banho do zinco (a temperatura do banho do zinco será 445°C- 455°C) e girará finalmente à posição da tomada. As tubulações são retrocedidas então fora por um dispositivo pneumático e caem para baixo nas cremalheiras de recepção que são instaladas na chaleira. Então o gancho de levantamento da tubulação ativa e uma placa de imprensa montada no gancho comprime ao mesmo tempo. Com esta função quatro as tubulações serão em ordem distribuídas em receber a borda do gancho e em evitar as tubulações a ser contratadas junto. Então as tubulações serão levantadas pelos ganchos de levantamento e para atravessar corretamente a placa de separação e unidas aos sulcos dos rolos magnéticos, que são ajustados acima do banho do zinco.



Enquanto os rolos magnéticos são conduzidos por um motor da conversão de frequência, a tubulação está retirada acima por rolos da chaleira. Na maneira da unidade de retirada, o zinco adicional da parte externa da tubulação é limpado fora pelo dispositivo desopro com o de ar comprimido, para obter melhor limpando o efeito, tamanho diferente de bocais de sopro é usado para combinar o tamanho diferente das tubulações e a pressão do ar de sopro da compressa pode ser ajustada por uma pressão ajusta a válvula.



Quando a tubulação alcança a parte superior dos rolos de retirada está deslocada à estação desopro pelo feixe da etapa-caminhada. O zinco adicional do interior da tubulação é limpado fora Explosão-fundindo com o vapor superaquecido (1/2” e 3/4") ou tomada longa do lanceiro com ar comprimido quente. O método de sopro interno da tomada longa do lanceiro é melhor do que o método do bocal que pode salvar o consumo do vapor, melhorando a qualidade do sopro interno e se reduzir gerar a quantidade de pó do zinco. Mas para as tubulações pequenas (1//2 ou 3/4") se o furo interno da tubulação sem obter o tratamento deburring ou o departamento da solda não é controlado bem. O sopro interno da tomada longa da lança tornar-se-á muito difícil. E o cliente pode a escolha uma de acordo com sua condição.

Após o sopro interno, a tubulação é transferida a um feixe do berço e transferida então no tanque extinguindo.



O sistema consiste em artigos de seguimento:


  • Fornalha da galvanização
  •

(1) fornalha da galvanização



(2) dispositivos auxiliares para galvanizar a fornalha.



Nota: A fundação concreta, os tijolos vermelhos e a força laboral são da fonte do comprador, 1 coordenador e 3 trabalhadores da habilidade trabalharão para a construção da fornalha no local.



  • Uma chaleira da galvanização
  •

Dimensão: 1800(W)×2910 (D)×8000 (L)×60 (T) milímetro (dentro dos dimens eficazes.)



Peso: 37 toneladas.



Material do corpo: aço do silicone do baixo carbono baixo (aço chinês especial para galvanizar).



Parte superior com armação de aço lisa soldada. Cantos redondos



Testado ultrassônica, livre da inclusão, das impurezas, da bolha etc.

  • Sistema automático da combustão
  •

(1) 6 queimadores do pulso e dispositivos auxiliares para a combustão automática



(2) dois grupos de fãs quentes da recirculação da chama



Capacidade: 27648 NANÔMETRO3 /hr



Motor: 7.5KW



Pressão: 96 milímetros (H20), 20°C



Temperatura de trabalho: 500~800°C

(o material para a hélice é liga da olá!-temperatura)



Se a temperatura da chama é mais baixa do que 500°C que os fãs devem trabalhar em de baixa velocidade para evitar o motor da carga excedente.



(3) dois grupos de quadro baixo da instalação para queimadores da fixação e fã da recirculação.



Material: Construção de aço



fã do ar de combustão (de 4)



Capacidade: 4500 NANÔMETRO3 /hour



Motor: 18,5 KW/2p



Pressão: 9000 milímetros (H20), 20°C

(5) sistema de vigilância automático da inflamação e do flameout.



(6) dois pares termoelétricos instalados na chaleira para monitorar a temperatura do derretimento do zinco na chaleira e em duas outro instalado na fornalha para monitorar a temperatura da chama na lareira de fornalha.



  • Mergulhando o dispositivo
  •

(1) 1 grupo de mergulhar a unidade da roda estrelada consistiu nas rodas de 4 estrelas, no 1 eixo, nos 4 suportes e no sistema de condução com motor de C.A.N=5.5Kw, modo de corrida da etapa.



(2) quatro cremalheiras.



quadro da máquina (de 3)





(4) um grupo de dispositivo de levantamento consiste em um gancho e em uma placa de pressão rotatable, movimentação pneumática



(5) um grupo de dispositivo immerging da imprensa da entrada, condução pneumática.



(6) um grupo de dispositivo do pontapé-para fora da tomada, condução pneumática.



(7) cinco grupos de rolo magnético permanente com dispositivo de condução

Motor N= do conversor da C.A. 5,5 quilowatts.

V=24-72m/min



Dispositivo de posicionamento de rolos magnéticos (o up-n-down ajusta),



Todas as peças submersos no banho do zinco são do material de aço do baixo silicone especial do carbono baixo



(8) dispositivo de sopro exterior



26 grupos de anéis de sopro exteriores para todos os tamanhos (de 1/2” ~ 6")



(9) 10 grupos de tubulação que separam a placa.



(10) um trabalho ajustado do quadro para montar rolos magnéticos e seu dispositivo de condução.

  • Retirando a unidade e a estação de sopro interna.
  •

(1) um grupo de trabalho do quadro



(2) um grupo de ângulo da tração-para fora do banco do rolo: 13°



(3) 5 grupos de rolo magnético permanente e 5 grupos de rolo não-magnético

(4) um grupo de unidade de condução para 10 rolos



Velocidade da tração-para fora: 20~60 m/min (velocidade infinito-variável).

Motor de movimentação: Quilowatt do motor N=5.5 do conversor da C.A.



(5) um grupo de estação desopro, movimentação pneumática.



Para as tubulações OD abaixo 1" o sopro interno é realizado por bocais com vapor do superaquecimento.

Para as tubulações OD acima de 1" (incluir 1") o sopro interno é levado pela tomada do lanceiro com ar comprimido quente.



8 bocais desopro (de 1/2” ~ 3/4")



16 ventiladores da tomada do lanceiro (de 1" de ~6")



Todos os ventiladores para a tubulação quadrada e a tubulação retangular



Como a tubulação (1/2”, 3/4") comprimento deve cobrir 5m a 6m, o curso do bocal de sopro interno deve ampliar a 800mm.



(6) portador e trilho para o sistema de sopro interno do lanceiro e de condução



(7) um grupo de feixe da etapa-caminhada com placa magnética, unidade de movimentação pneumática. Motor: 2 cilindro Φ160×400 para para cima e para baixo o movimento e o movimento 3 cylidersΦ100×800 transversal.



(8) três grupos de elevador conduzidos pelos motores para abaixar as tubulações da posição do declive para o sopro interno à posição horizontal. A cremalheira e o pinhão, guia linear da bola, ACmotor N=1.1Kw completamente 3 grupos são usados.



(9) uma caixa de coleta da poeira do zinco com a porta encerrando pneumática para diminuir o escape do pó do ruído e do zinco.

  • equipamento do Cargo-tratamento
  •

Após ser refrigerado para baixo no ar livre por algum tempo, as tubulações galvanizadas são mergulhadas na água de 70℃~ 80℃ pelo feixe do berço. E as tubulações extintas são tomadas então fora do tanque extinguindo pelo dispositivo de levantamento na tabela da inspeção.

  • Extinguindo o grupo do tanque um
  •

Dimensões: 8500 (L)×2450 (W)×1500 (H) milímetro





Tipo: Transporte de corrente, motor da engrenagem da movimentação da etapa com freio: 7,5 QUILOWATTS

  • A água recicla o sistema
  •

(1) bomba (100m3/h) 3 grupos



(2) torre refrigerando (450.000 Kcal/h) 1 grupo (poços da água e fonte da condução por meio de canos pelo comprador)



  • Tabela da inspeção do transporte de corrente (inclua o dispositivo desopro)



Dimensões: 8500 (L)×5000 (W) milímetro



Motor de C.A.: 4Kw



3 grupos de deslocar a máquina para pôr as tubulações aos primeiros quatro transportes de rolo do sulco.

  • Primeira tabela de rolo
  •

Após ser extinguido, as tubulações são levantadas na tabela da inspeção e transferidas então na tabela de rolo para o passivation.

  • grupos 1 de rolo de 4 sulcos
  •
  • Unidade de condução.
  •

Condução individual, motor: 11×0.35KW



Velocidade: 72 m/min


  • Estação do Passivation (material de aço inoxidável)
  •
  • Patim de secagem da corrente com o permutador de calor da tubulação de vapor e os dois grupos de deslocar a máquina, uma para inletting do transporte de rolo 1# a secar o patim, outro para outletting para o patim aos transportes de rolo 2#. (o cambista de calor e a construção de aço são feitos pelo comprador que concorda o desenho fornecido pela maquinaria da fortuna) (os transportes de corrente e a máquina do deslocamento são fornecidos pela maquinaria da fortuna)
  • Segunda tabela de rolo para a tinta-impressão
  •

(1) 11 grupos de rolo de 4 sulcos, 4 grupos deles dentro da área de impressão são magnéticos para as tubulações de estabilização durante a impressão.



(2) unidade de condução.



Condução individual, motor: 11×0.35KW



Velocidade: 72 m/min


  • Grupos automatizados da máquina de impressão 4 da matriz de ponto.
  •
  • Estação de embalagem totalmente automático
  • Poeira do zinco que recolhe o dispositivo
  •

A poeira do zinco formada interno-fundindo é recolhida por um filtro da poeira do zinco.



Consiste nos seguintes artigos:


  • Saco de filtro

Tipo: Filtro de saco



Área de filtro: 200 M2



Controle: P.L.C.

Material: Aço suave



Saco de encaixotamento: A agulha de Tetron sentiu



Diferença da temperatura e da pressão que monitora sensores.


  • Fã da sução
  •

Capacidade: 18000 NANÔMETRO3



Pressão: 307 milímetros (H2 O)


  • Fã de ventilação para aquecer o filtro
  •

Capacidade: 2634 NANÔMETRO3



Pressão: Pa 247


  • Permutador de calor

Área: Um meio de 1 M2: Temperatura do vapor do ar morno: 80℃

  • Sistema do canal
  •

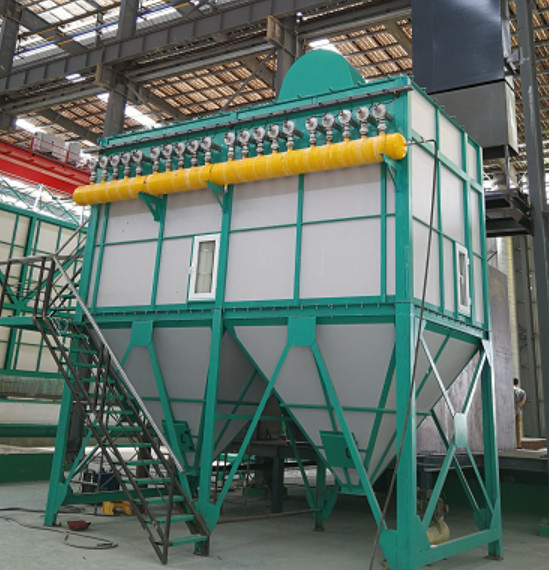

  • Filtro de saco para emanações do zinco acima da chaleira.
  •
  • Filtro
  •



Contacto
Wuxi CMC Machinery Co.,Ltd

Pessoa de Contato: Mr. Wu

Telefone: 0086 136 6511 7920

Fax: +86-510-68930088

Envie sua pergunta diretamente para nós (0 / 3000)
