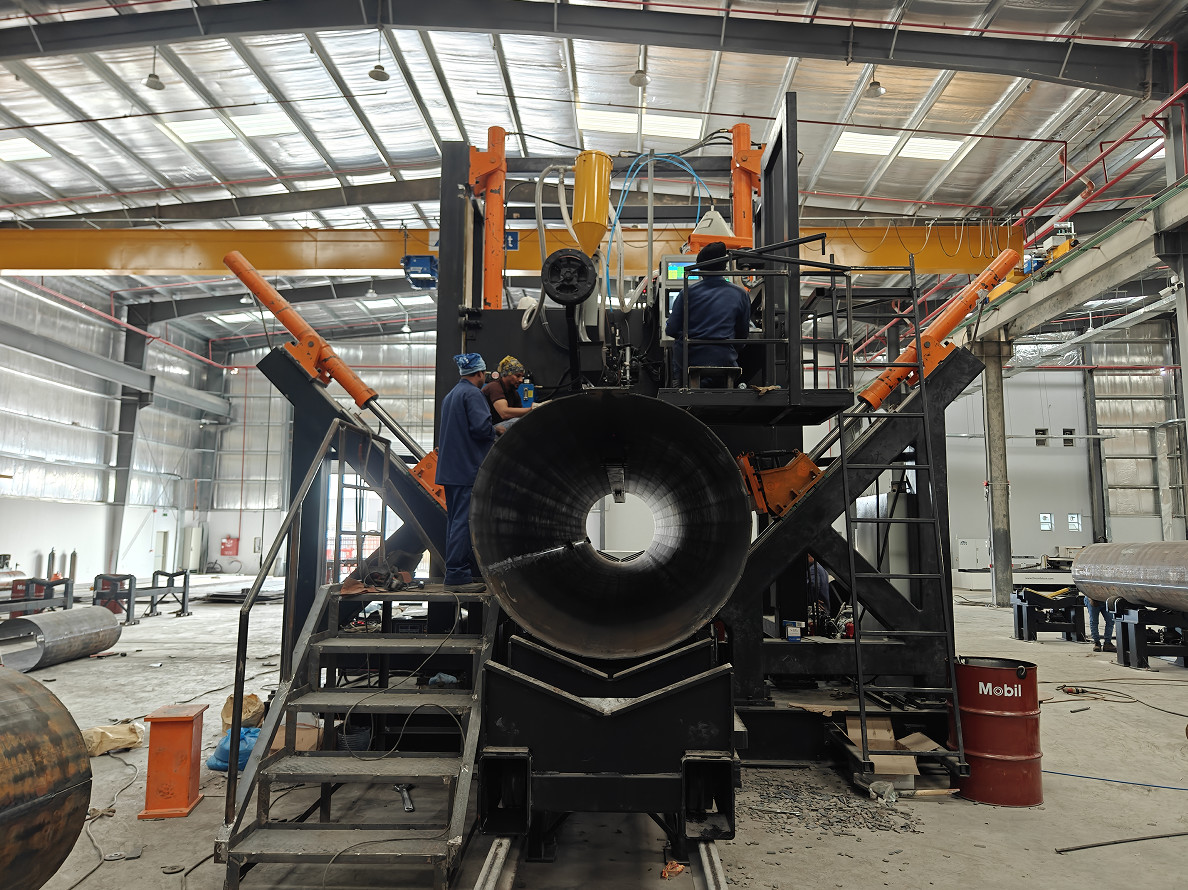

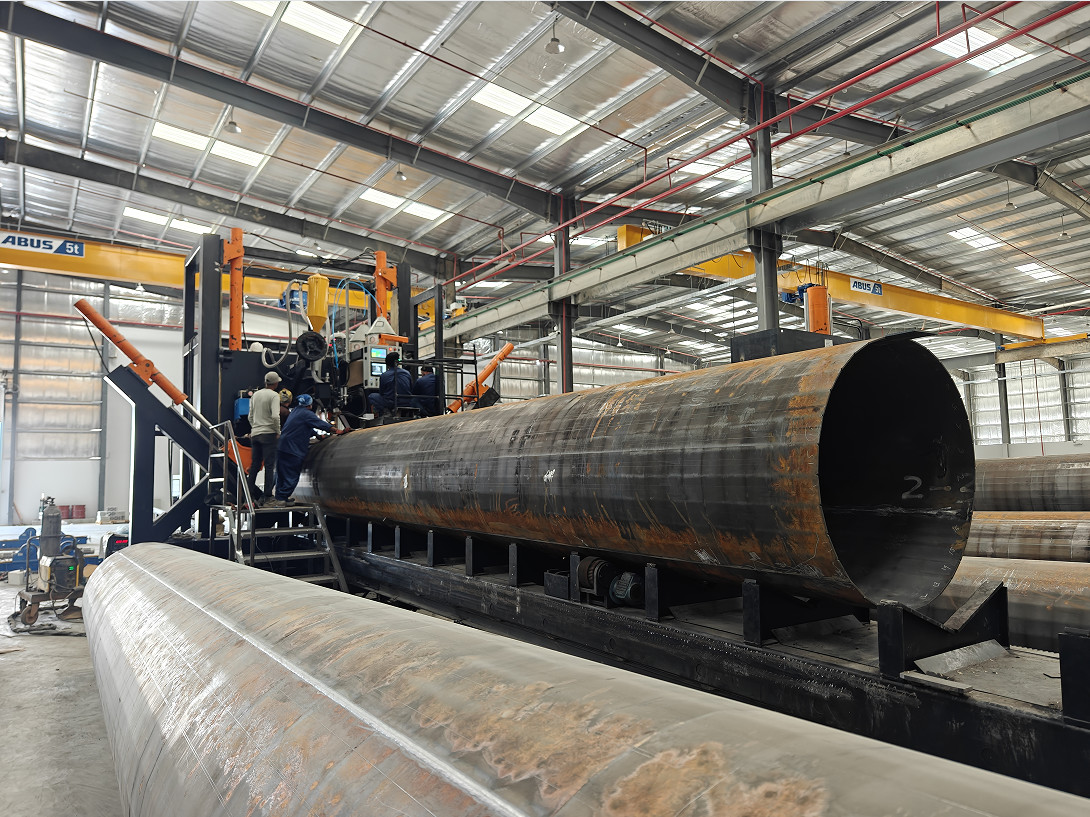

HM1200/12000 Máquina de soldadura de costura de mastro e monopólio

HM1200 / 12000

Máquina de soldar de costura de mastro alto e monopólio

A máquina inclui os seguintes elementos:

1. Longa mesa de trabalho para transporte de carrinhos e postes.

2. Unidade principal do pórtico

3. Sistema de condução para o trolley-pole em movimento

4. Outros aparelhos de fixação (exceto os aparelhos de fixação de rodas)

5. Sistema de soldadura por arco submerso, incluindo sistema de alimentação do fio de soldadura.

6. Sistema de recuperação de fluxo

7. Barra interna de cobre com sistema de refrigeração por água

8. Rolante de tipo ascendente, 2 unidades

9. sistema hidráulico

10. Sistema de controlo

    Características técnicas
    1	Diâmetro operável	300-1200 mm
    2	Comprimento operacional	12000 mm
    3	Espessura do pólo	4.5~12 mm
    4	Quantidade de patas de fixação	3 unidades
    5	Potência do motor da bomba	5.5 KW
    6	Motor de deslocamento para carrinhos	7KW, servo AC
    7	Corrente de deslocamento vertical	1000 mm
    8	Força de trabalho de deslocamento vertical	39 toneladas ((2 peças de cilindro x19,5 toneladas))
    9	Força de trabalho de viagem lateral	32 toneladas x 2 peças
    10	Máquina de soldar	Soldadura por arco submerso, 630A~1000A, baseada nos requisitos do lado do cliente. 630A~1000A
    11	Diâmetro do fio de solda	2.5~4mm fio de soldagem, de acordo com a espessura do poste para fazer a seleção
    12	Velocidade de trabalho	0.3~2m/min (Nota: a velocidade de diferentes espessuras será diferente
    13	Direção de solda	A soldagem começa a partir da extremidade grande da base até a extremidade pequena superior do eixo.
    14	Capacidade de penetração	90 %
    15	Elementos elétricos principais	Schneider (marca francesa)
    16	PLC	Siemens
    17	Marca do motor principal (para bomba hidráulica)	Siemens
    18	Servo motor	Siemens
    19	Potência de solda Marca e modelo	Soldadura por arco submerso Kaiyuan (fábrica Panasonic Janpan na China)
    20	Peso	26 toneladas
    21	Tamanhos globais (mm)	31000x5500x5100 mm (LXWXH)

Aplicação:

Para a SÓMICA automática de SEDAS(para mastro alto,Monopólio, etc.).

Máquina de soldadura de fecho de pó de alta massa, é adequado para uma concha ou dois tipos de concha tipo polígono e círculo poste cônico. é linha de soldadura automática,a estrutura do tipo de pórtico é fixa e com sistema de soldaO cilindro hidráulico empurra a roda de fixação para fechar o poste e fazer a solda ao mesmo tempo.

Para dois postes de costura, quando a primeira soldadura de costura estiver concluída, o rolo inferior se elevará e girará o poste para outra posição de costura para iniciar a segunda soldadura de costura.
