Máquina de corte de bobinas de 760 mm 3m/min 6x2000

6x2000 508 mm-760 mm Linha de corte de bobina de aço

Descrição:A produção em série é utilizada para oDescolagem de chapas metálicas,cortareEnrolamentoPara a produção de aço carbono laminado a frio e laminado a quente, aço de silício, chapa de estanho, chapa de aço carbono laminado a frio e chapa de aço carbono laminado a quente.de aço inoxidável e da superfície de todos os tipos de chapas metálicas após revestimentoO controlo PLC da linha de corte, interface homem-máquina, de acordo com um elevado grau de automação, operação simples e fiável.

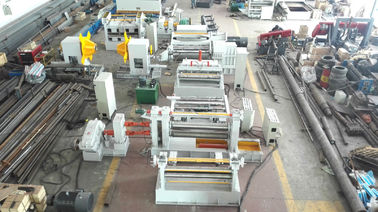

Detalhes de todo o dispositivo:

1- Carrinha de carregamento hidráulica

Este carrinho pode carregar uma bobina de aço e fazê-lo mover-se para cima e para baixo. Quatro rodas de guia trilha andar, para cima e para baixo é terminado por cilindro hidráulico,O funcionamento do carrinho é terminado por motor e redução da caixa de velocidades.

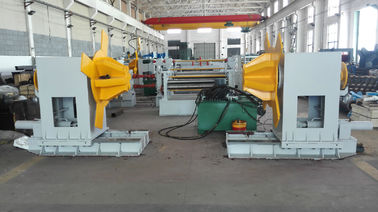

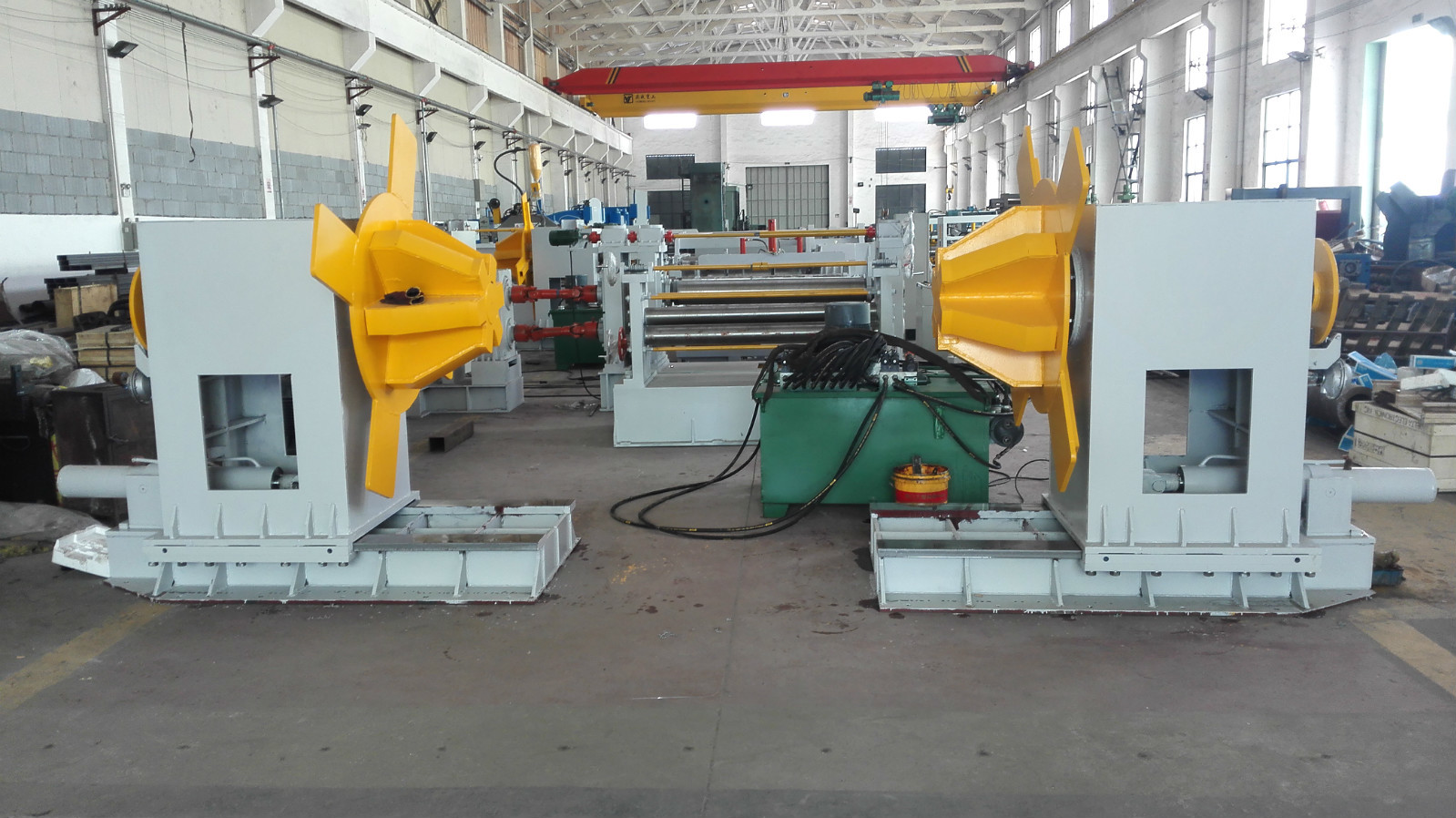

2Descolador hidráulico

Tipo de guarda-chuva de cabeça dupla, incluindo:unidade esquerda e direita,

Abrir e fechar: hidráulico

É constituído por uma base de estilo guia, um suporte, um mecanismo de arresto, um eixo de descolagem e uma cabeça dupla de tipo guarda-chuva.

O descoiler pode mover-se de esquerda para direita e centralizar-se simultaneamente.

3. Tipo leve Guia hidráulica da prensa, cabeça da pá, abrador, mecanismo de pinçagem:

É constituído por uma base em forma de quadro, um braço hidráulico de pressão-guia, um mecanismo hidráulico de cabeça de pá, um mecanismo hidráulico de abertura, um mecanismo hidráulico de compressão, etc.

3.1 Mecanismo hidráulico de pressão-guia: É constituído por um braço hidráulico de pressão-guia, uma roda de aço de pressão-guia, uma roda dentada e um mecanismo de transmissão de cadeia, equipados com 5.Motor cicloide de redução de velocidade de 5 kW, etc..

3.2 Mecanismo hidráulico de cabeça de pá: É constituído por uma casca de cabeça de pá, uma cabeça de pá hidráulica, um mecanismo hidráulico de elevação e equilíbrio de cabeça de pá, etc.

3.3 Mecanismo de abertura hidráulica: Consiste num pilar de guia e numa mangueira de guia, num mecanismo de abertura hidráulica de pressão para baixo e de elevação, etc.

3.4 Mecanismo de aperto hidráulico: É constituído por um suporte, uma base de blocos deslizantes, 2 rolos de aperto, um mecanismo de elevação e de pressão hidráulico de rolagem superior, peças de potência, caixa de velocidades, etc.

4.Mesa de trabalho de tensão, comprimento: 3 m

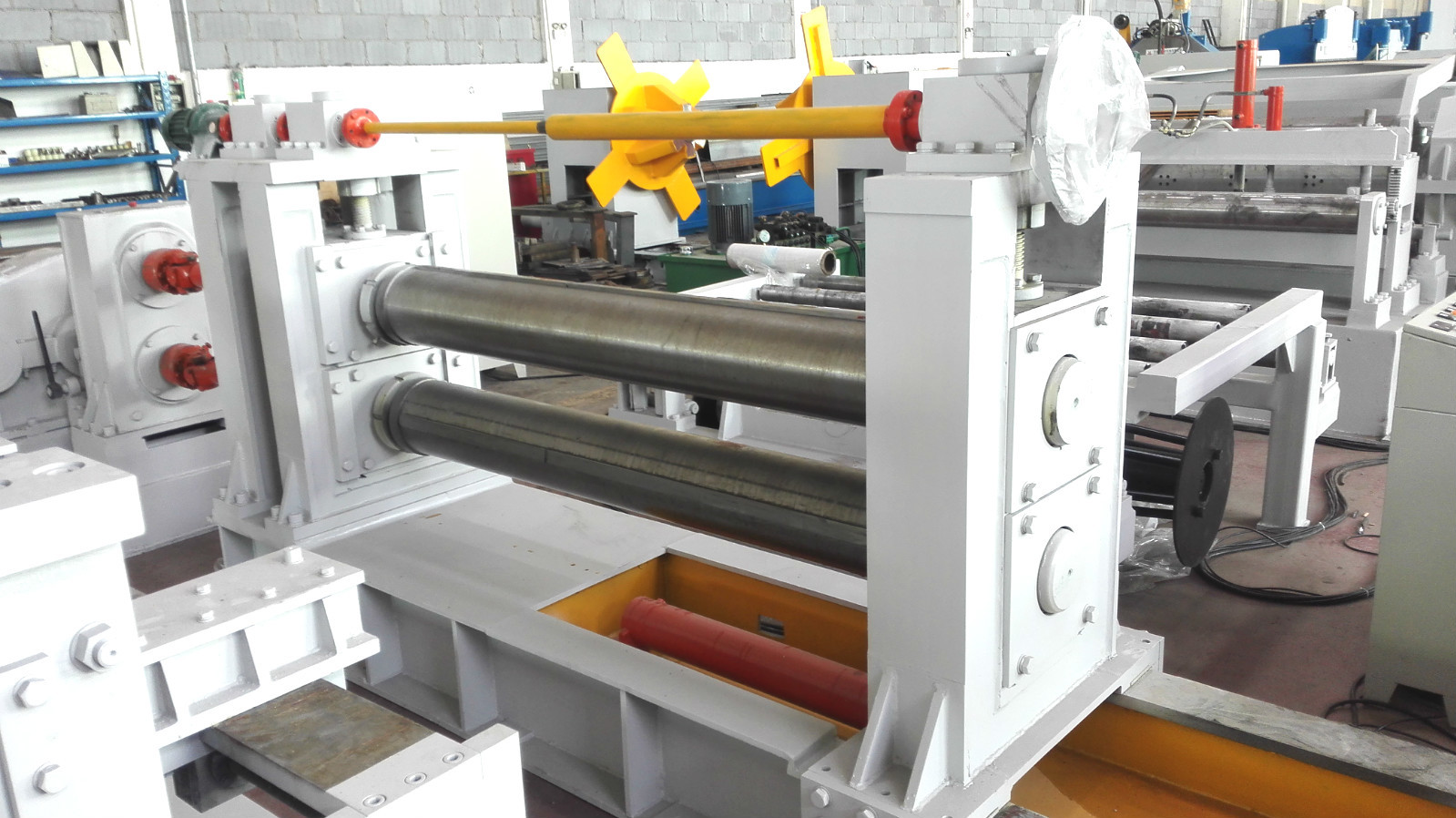

5. Unidade de nivelamento bruto

6Dispositivo de orientação antes de cortar

O dispositivo de orientação consiste num suporte de trabalho, um trilho de orientação, um mecanismo de regulação e centralização do mandril de parafuso, um estágio de base do guia ativo e um mecanismo de rolamento vertical.

Todo o dispositivo antes da unidade de corte.

7- Unidade de corte:

É constituído por uma parte do computador central e uma parte de alimentação.

Parte de potência: É constituída por base de potência, desacelerador, motor com regulação de velocidade AC, caixa de distribuição de engrenagens, engate, embreagem, peças de ligação, transmissão transversal universal, etc.

Parte do computador central: É constituído por um estágio de base, um suporte de estilo fixo, um grande bloco deslizante de eixo de lâmina, um eixo de lâmina em duas peças, um suporte ativo, um bloco deslizante de eixo de ferramenta,Mecanismo de regulação de entrada e saída hidráulica de suportes ativos com mudança de lâmina, elevação elétrica do eixo superior da ferramenta e ajuste mecânico de pressão para baixo, etc.

8Mecanismo de rebobinagem de sucata:

É constituído por um suporte, um eixo de rebobinagem, uma base de rolamento, 2 discos de rebobinagem de cone, um mecanismo de transmissão de rodas de engrenagem, um redutor, um acoplamento, um motor, etc.

A unidade de nivelamento bruto tem três rolos para a função de nivelamento.

9. Mesa de trabalho de ciclo e transição:

É constituído por um suporte, uma base de rolamentos, um trilho, uma placa de suporte,

Furo de circuito comprimento × largura × profundidade: como parâmetro técnico

Mesa de trabalho de transição, com cilindro hidráulico para elevação.

Inclui duas partes, esquerda e direita.

10- Mecanismo de separação prévia, mecanismo de tensão, pressão hidráulica - Mecanismo de separação, mecanismo de suporte da placa:

É constituído por uma base, uma base de rolamento, um rolamento de pré-separação, um suporte de amortecimento, uma placa de amortecimento, um mecanismo de elevação e pressão hidráulica da placa de amortecimento, um suporte de reversão de tensão, 2 rolos de reflectores de tensão,suporte de separação de pressão, eixo de separação de prensas, separação de prensas, mecanismo hidráulico de pressão para baixo e de elevação, mecanismo hidráulico de suporte de chapas, mecanismo hidráulico de suporte de chapas, mecanismo de elevação e de equilíbrio,equipados com folhas de separação, arbustos de espaçador de nylon, etc.

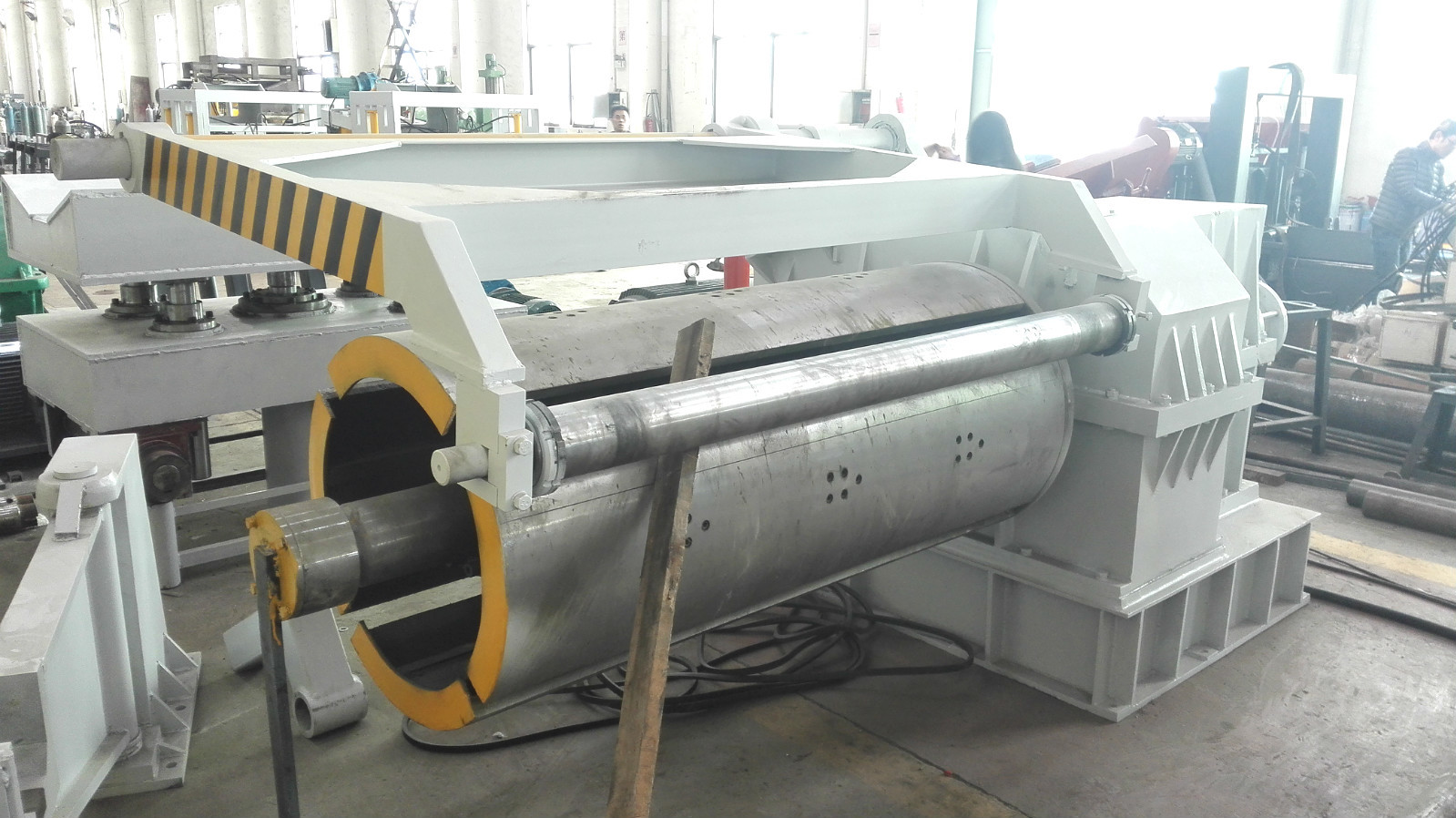

11. Unidade de enrolamento:

É constituído por uma base, uma caixa de engrenagem de redução de recuo, um eixo de recuo, uma placa de arco, um disco de manutenção de expansão, um mecanismo de expansão e retração de blocos deslizantes diagonais,Mecanismo de corte hidráulico da boca das pinçasMecanismo de cilindro de óleo de expansão e rotação, mecanismo de arresto, acoplamento, braço de suporte hidráulico ativo, base de suporte, equipado com motor com regulação de velocidade AC, etc.

12. Carrinho de descarga hidráulico:

Este carrinho pode transportar bobina separada, movimento hidráulico e elevação, a corrida do carrinho é impulsionada por um motor de quatro rodas de pista de guia para sair da linha e sair.

13Sistema elétrico:

Mesa de controlo central.

É constituído por um gabinete, um gabinete de comando elétrico principal, um gabinete de comando assistente e outros componentes elétricos.

O equipamento dispõe de proteção de segurança, botão de parada de emergência e corte de energia, lâmpada de dispaly de parada da máquina, etc.

14 Sistema hidráulico:

Potência hidráulica 25L/min

Incluindo: estação hidráulica, válvulas, tanque de óleo, juntas, tubos macios, tubos duros, etc.

Lâmina de corte, espaçador, placa de espaço, barril de espaçador, lista de anel de borracha ((não com máquina, precisa de custo adicional)

Aplicação:

Esta linha é para descolagem de bobinas de aço, corte de chapas e processo de corte de bobinas de aço

Parâmetro técnico:

1. Materiais-primas de espessura máxima de 6 mm, espessura mínima de 2,5 mm, aço leve laminado a quente.

2. Largura do material: 800-1550 mm

3. Peso da bobina de aço:Max 25 toneladas

4. Diâmetro interno da bobina de aço:508 mm-760 mm

5. Diâmetro externo da bobina de aço:Max.2000mm

6. Diâmetro do rolo de compressão: 190 mm

7. Potência do motor do rolo de compressão: 2,2 kW, modelo da caixa de velocidades: BWD13, velocidade:187

8. Velocidade de trabalho do rolo de pinçagem: 3 m/min

9. Quantidade de rolos de nivelamento: 3, para cima um, para baixo dois.

10. Diâmetro do rolo de nivelamento bruto: 125 mm

11. Para produtos acabados de corte, tolerância de largura de corte: ±0,20 mm

12. Para o corte de produtos acabados, peso máximo da bobina: 15 toneladas

13. Para o corte de produtos acabados, o diâmetro interno da bobina de aço: 760 mm

14. Espessura da unidade de corte: 2,5 a 4,5 mm, C245

15. Especificações do poço em espiral: 5500×2200mm×2500mm Comprimento×largura×profundidade

16. Diâmetro do eixo de corte: 220 mm

17. Material do eixo de corte: 40Cr

18. Potência do motor principal da unidade de corte: 37kw (960RPM), GEAR BOX650

19. Detalhes da lâmina, espaçador, anel de borracha, ver lista anexo.

20. Material da lâmina de corte: H13K, Dureza HRC55-58

21. Mecanismo de rebobinagem de sucata Potência do motor principal: YLJ6.3KG/M

22. Velocidade de enrolamento, espessura 4,5 mm, máximo 20 m/min espessura 2,5 mm, máximo 25 m/min velocidade de frequência AC ajustável

23. Força do motor principal da unidade de enrolamento: 90 kW ((960 rpm), caixa de velocidades: 850

24. Detalhes das dimensões, ver desenho anexo
