| Nome da marca: | CMC |
| MOQ: | 1 conjunto |
| preço: | According to requirements |
| Capacidade de abastecimento: | Negocie |

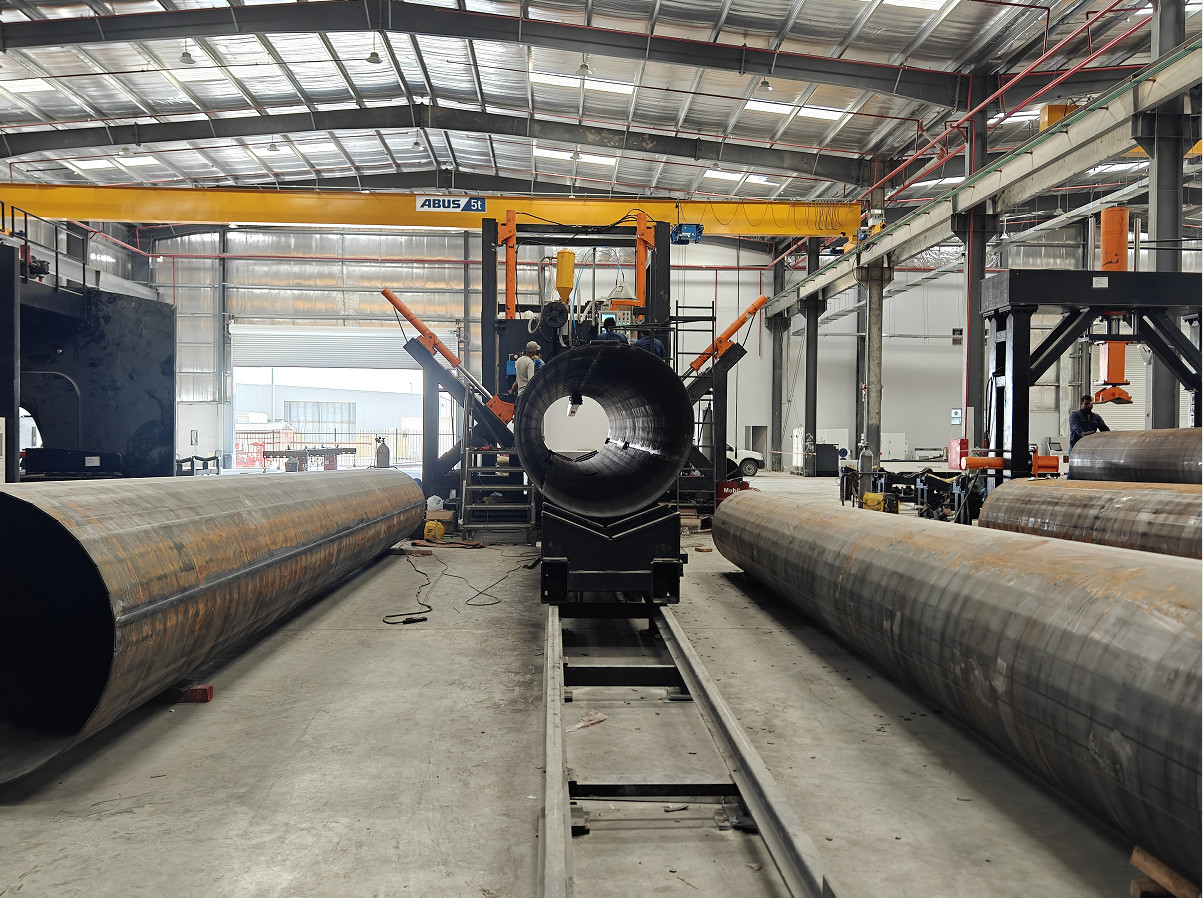

Máquina de soldadura de costura de mastro alto e monopolo, diâmetro máximo 2200 mm
Máquina de soldadura de fecho de pólo e monopólio, é adequado para uma concha ou duas conchas tipo pólo poligonal e circular cônico. é linha de soldadura automática,a estrutura do tipo de pórtico é fixa e com sistema de soldaO cilindro hidráulico empurra a roda de fixação para fechar o poste e fazer a solda ao mesmo tempo.
Para dois postes de costura, quando a primeira soldadura de costura estiver terminada, o rolo inferior se elevará e girará o poste para outra posição de costura para iniciar a segunda soldadura de costura.
A máquina inclui os seguintes elementos:
Longa mesa de trabalho para transporte de carrinhos e postes.
Unidade principal do pórtico
Sistema de condução para o trolley-pole em movimento
Outros aparelhos de fixação (exceto os aparelhos de fixação de rodas)
Sistema de soldadura por arco submerso, incluindo sistema de alimentação do fio de soldadura.
Sistema de recuperação de fluxo

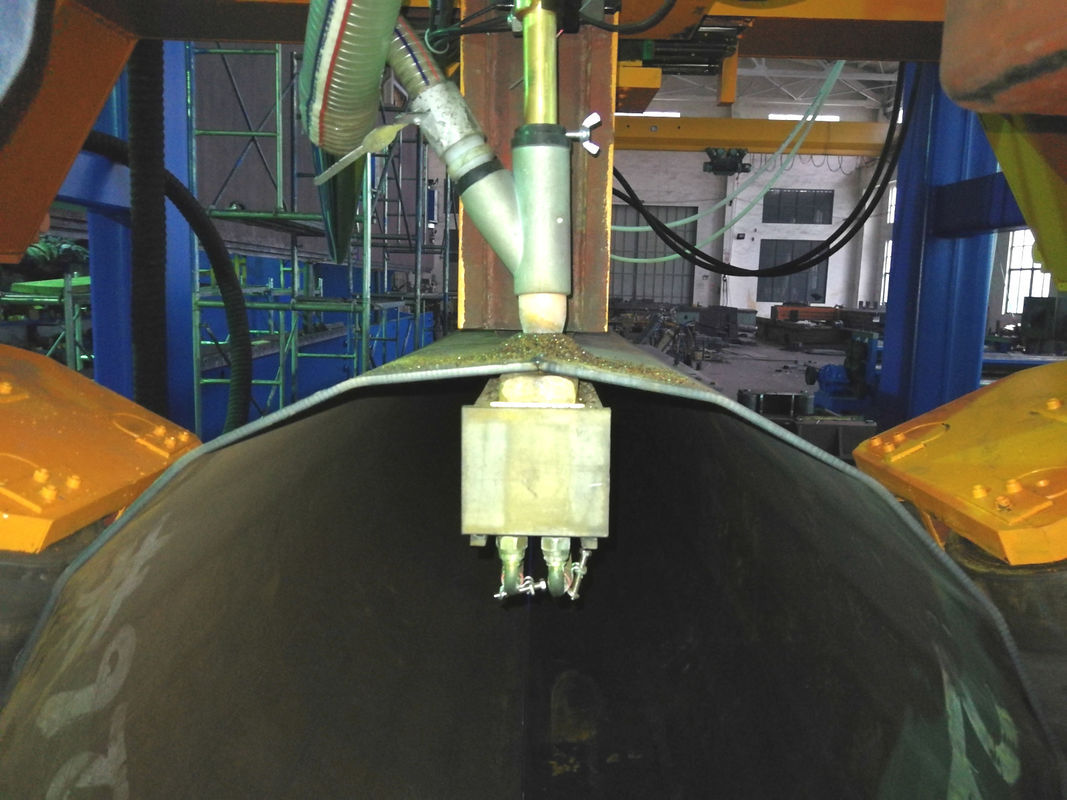

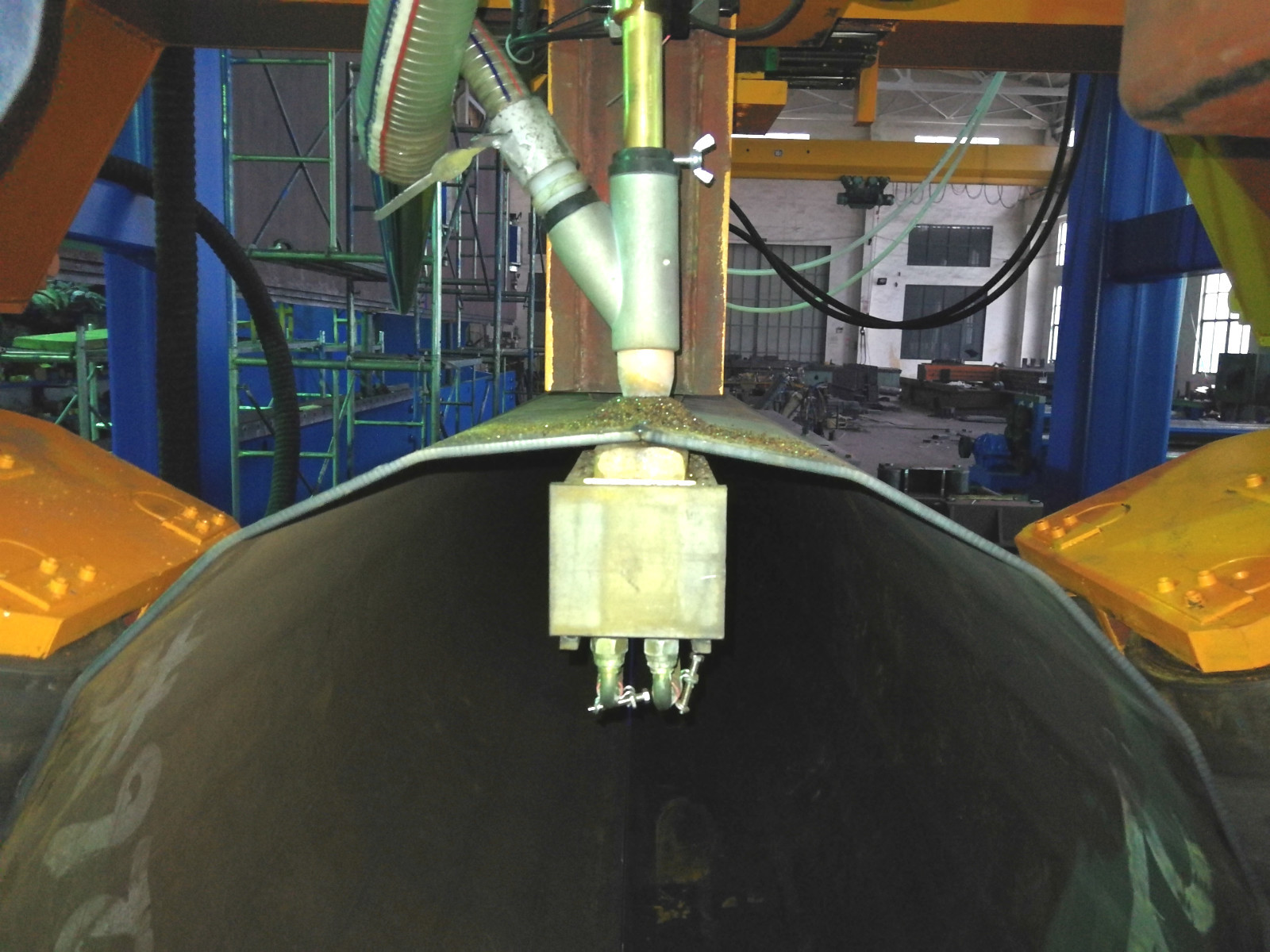

Barra interna de cobre com sistema de refrigeração por água
Rolante de tipo ascendente, 2 unidades
sistema hidráulico
Sistema de controlo
| Características técnicas | ||
| 1 | Diâmetro operável | 300-2200 mm |
| 2 | Comprimento operacional | 18000 mm |
| 3 | Espessura do pólo | 5 ~ 25 mm |
| 4 | Quantidade de patas de fixação | 3 unidades |
| 5 | Potência do motor da bomba | 5.5 KW |
| 6 | Motor de deslocamento para carrinhos | 7KW, servo AC |
| 7 | Corrente de deslocamento vertical | 2000 mm |
| 8 | Força de trabalho de deslocamento vertical | 39 toneladas ((2 peças de cilindro x19,5 toneladas)) |
| 9 | Força de trabalho de viagem lateral | 32 toneladas x 2 peças |
| 10 | Máquina de soldar |
Configuração normal: Soldadura por arco duplo de arco duplo de arame submerso Fornecedora de alimentação para solda por arco submerso em CC modelo ZD5-1250B: Potência de entrada AC380V, trifásico, 50 Hz Capacidade nominal de entrada 88KVA Corrente de saída DC250A ∆ DC1250A Duração da carga nominal 100% Fornecedora de alimentação de soldagem por arco submerso de corrente alterna modelo BXL5-1250: Potência de entrada AC380V, bifásico, 50 Hz Capacidade nominal de entrada 110KVA Corrente de saída DC250A ∆ DC1250A Duração da carga nominal 60% Marca da máquina de solda: Tangshan Kaiyuan |
|
Máquina de soldar Opção: Lincoln, EUA |
Soldadura por arco duplo de arco duplo de arame submerso Modelo de fonte de alimentação para soldagem por arco submerso DC DC-1000 Alimentação de fios: NA3 Controlador: NA3 Modelo AC-1200 de fonte de alimentação de soldagem por arco submerso de corrente alternada Alimentação de fios: NA3 Controlador: NA4 |
|
| 11 | Diâmetro do fio de solda | 3~5mm fio de soldagem, de acordo com a espessura do poste para fazer a seleção |
| 12 | Velocidade de trabalho | 0.2~1m/min (Nota: a velocidade de diferentes espessuras será diferente) |
| 13 | Direção de solda | A soldagem começa a partir da extremidade grande da base até a extremidade pequena superior do eixo. |
| 14 | Capacidade de penetração | 90 % |
| 15 | Elementos elétricos principais | Schneider (marca francesa) |
| 16 | PLC | Siemens |
| 17 | Marca do motor principal (para bomba hidráulica) | Siemens |
| 18 | Servo motor | Siemens |
| 19 | Potência de solda Marca e modelo |
Soldadura por arco submerso Kaiyuan (fábrica Panasonic Janpan na China) Opção: Lincoln, EUA |
| 20 | Peso | 30 toneladas |
| 21 | Tamanhos globais (mm) | 43000x6500x5500 mm (LXWXH) |
