| Nome da marca: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| preço: | According detail requirement |
| Condições de pagamento: | Sinal 30% T/T, 70% T/T antes de enviar |
| Capacidade de abastecimento: | Concordando a exigência |

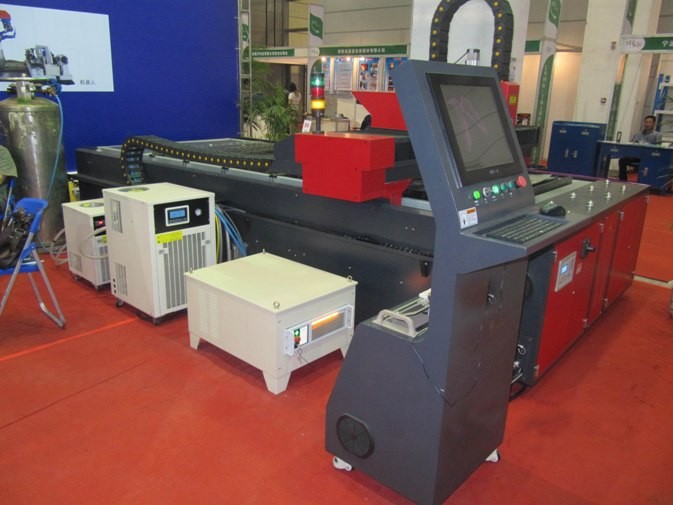

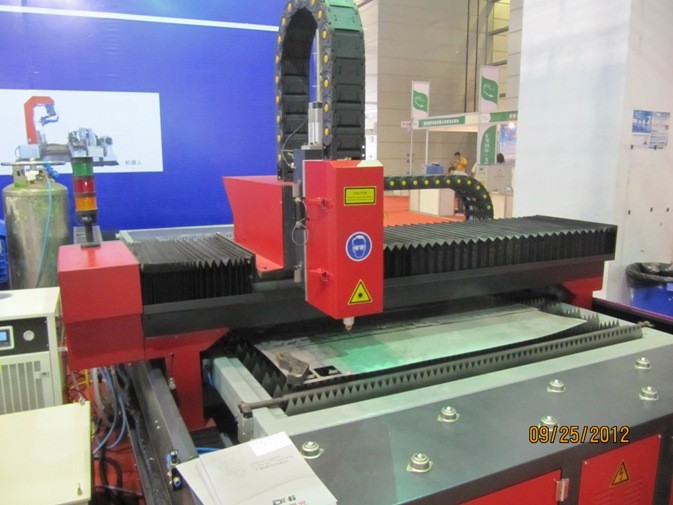

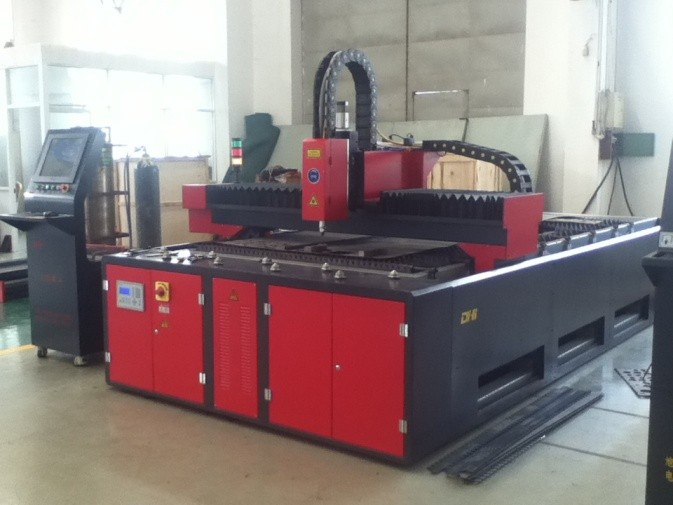

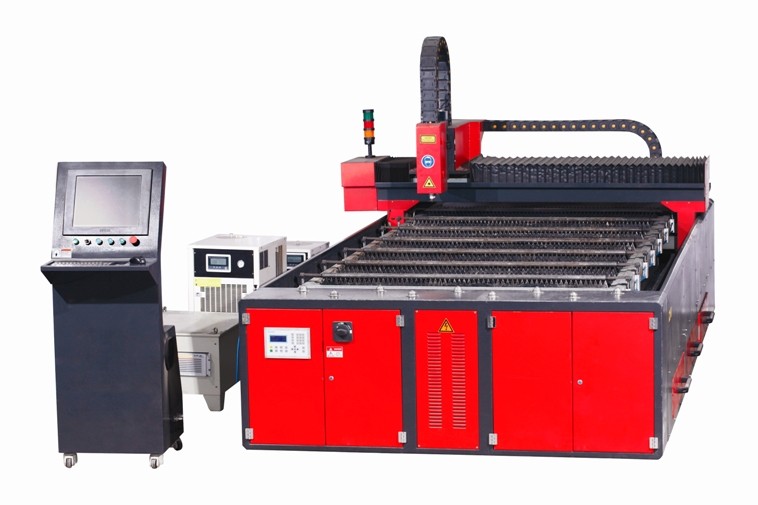

500W 1500 x máquina de corte do laser da fibra do CNC 3000 para a placa da folha
1. Carta do efeito do processamento da amostra do corte
A propaganda exprime o corte da parte do trabalho de processamento da chapa metálica
2. Introdução básica do ☆
A propaganda exprime o corte da parte do trabalho de processamento da chapa metálica
2. Introdução básica
A máquina de corte do laser da fibra FL-3015 é conseguida pelo laser poderoso centrado sobre o objeto para causar o derretimento e a evaporação imediatos, com o laser original da fibra importado do grupo do laser de IPG em Alemanha. O corte automático é controlado pelo sistema digitalized do mecânico. Esta máquina condensou as tecnologias de mecânicos do laser, os digitais, e os precisos.
2.1. Tabela projetada e independente do tipo rachado de operação. Pode ser movida de acordo com a circunstância. Operação confortável e fácil.
2.2. Tabela de funcionamento importada do servo motor, área de viagem 1500mm*3000mm.
2.3. A cabeça do laser pode ser ajustada com a linha central de Z, área de viagem 0-100mm
3. Características principais
3.1. Pode ser amplamente utilizada cortar placas como: de aço inoxidável, aço carbono, alumínio, etc.
3.2. Capacidade forte do corte: o tipo 500W pode corte inoxidável até 8mm.
3.3. Baixo corte custado: Pode cortar com ar, e seu custo é USD 0,5 - 1. O custo exato inclui a eletricidade 3-6 graus pela hora, proteção USD 0,08 - 0,16 da lente pela hora, e não todos os outros custos. Se você usa o O2 ou o N2, o custo deve ser aumentado por USD 2,4 - 4,8. (Como a forma e a espessura são diferentes, o consumo do gás será diferente.)
3.4. Velocidade do corte rápido, eficiência elevada, operação segura, e desempenho estável.
3.5. Boa qualidade, olhar liso e fino da distorção pequena fora.
3.6. Sistema importado de servo motor e de engrenagem para garantir o corte preciso. Precisão alta do corte.
3.7. O software dedicado permite o gráfico ou o texto imediatamente a ser projetados ou processado. Operação flexível e fácil.
4. Material aplicado
Aplicável ao corte na placa ou no tubo em de aço inoxidável, no aço carbono, no aço de liga, no aço da mola, no alumínio, no cobre, no titânio, etc. Tem o efeito de processamento excelente em tipos do aço de liga frágil duro.
5. Campos da aplicação
Amplamente utilizado no processamento da chapa metálica, nos mercadorias do metal, no dispositivo de cozinha, no dispositivo alto-resoluto, na caixa de controle elétrica, nas peças de automóvel, nos vidros, nos cartazes, nos ofícios, na iluminação, e nas peças precisas.
6. Especificação principal da estrutura
a máquina de corte do laser da fibra 500W-FL-3015 é compo do corpo de máquina, do laser da fibra, da caixa de controle, do sistema da purificação do ar e do sistema de controlo do CNC.
Especificação técnica
| Parâmetros ópticos | Unidade | 500W |
| Modo running | CW, QCW | |
| Comprimento de onda Center da radiação | nanômetro | 1070-1080 |
| Potência de saída padrão | W | 500 |
| Qualidade do feixe | mm*mrad | 4 |
| Ajustando a velocidade | quilohertz | 5 |
| Diâmetro da fibra da transmissão | μm | ≥50 |
| Estabilidade potência de saída (a longo prazo) | % | ±2 |
| Poder | VAC | 400-460 |
| Consumo de potência | quilowatt | 2 |
Estrutura de sistema
| Série não. | Nome |
Quantidade (parte) |
Observações |
| 1 | Laser da fibra | 1 | Original importado |
| 2 |
Sistema óptico Lente da expansão da velocidade Espectroscópio Lente de focalização |
1 | Adota a tecnologia alemão e o special projetados. A lente óptica afeta diretamente a qualidade de facular, a influência a qualidade da emenda e da flange do corte, a velocidade do corte e a espessura. |
| 3 | Servo motor de Panasonic | 1 |
Servo motor de Panasonic e motorista de Panasonic. Parafuso e trilhos importados de Taiwan |
| 4 | Sistema de controlo | 1 | PC |
| 5 | Sistema da indicação do laser | 1 | Semicondutor (luz vermelha) |
O equipamento principal conduz às boas características: Gerador do laser e lente óptica. Nós usamos componentes elétricos de Schneider.
| Tabela de operação do CNC | Adota a soldadura da construção de aço, a falha do esforço que processam, a estrutura de cremalheira resistente, o parafuso de rolamento importado TBI, o trilho HIWIN do forro, e o servo motor de Panasonic. | Tem o equipamento assistente do descarregamento, firmemente da pressão e de anular. |
7. Parâmetros técnicos principais
| Especificação | parâmetro |
| Comprimento do laser | 1064nm |
| Poder máximo do laser | 1000W |
| Posicionamento | Indicação da luz vermelha |
| Área de processamento eficaz | 1500mm*3000mm |
| Repetição da linha central de X/Y que posiciona a precisão | ±0.03mm |
| Espessura máxima do corte do aço carbono | ≤8mm |
| Velocidade máxima do corte do aço carbono |
espessura de aço inoxidável, 12-14m/min de 0.8mm, espessura de aço inoxidável, 10-12m/min de 1.0mm |
| Originais do apoio | DXF etc. (software do CAD do apoio auto, software de CorelDraw) |
| Poder total consumido | ≤ 20KW |
| Fonte de alimentação |
C.A. de 3 fios das fases 4 380V, 50Hz/60Hz/60A |
8. Parâmetros do corte
| Espessura (milímetros) | Material | Velocidade máxima do corte (m/min) | Gás assistente |
| 1 | M.S. | 8 | Oxigênio |
| 2 | 4,5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1,5 | ||
| 6 | 0,8 | ||
| 1 | S.S | 6 | Nitrogênio |
| 2 | 3 | ||
| 3 | 1,5 | ||
| 1 | Liga de alumínio | 3 | |
| 2 | 1,5 |
9. Parâmetros técnicos
| Modelo | FL-3015 |
| Comprimento de onda do laser | 1070nm |
| Poder máximo do laser | 500W (CW) |
| Área de funcionamento | 3000mmX1500mm |
| Curso da linha central X | 3000m |
| Curso da linha central de Y | 1500m |
| X, linha central de Y que posiciona a precisão | ±0.05mm |
| X, Y, repetição da linha central de Z que posiciona a precisão | ±0.03mm |
| X, velocidade máxima do nenhum-dever da única linha central de Y | 20min |
| Velocidade máxima da interação da linha central de X/Y | 40min |
| Aceleração axial máxima de X/Y | 1.0G |
| Sistema do CNC | LASERCUT |
| Peso de carga máximo | 500KG |
| Fase | 3 |
| Tensão avaliado | 380V |
| Freqüência | 50Hz |
| Nível da proteção de poder principal | IP54 |
| Peso inteiro | 2250KG |
10. Componentes do equipamento
| Artigo | Nome | Especificação | Qty |
| 1 | FL-3015 | 3000mm*1500mm | 1 grupo |
| 2 | Laser da fibra | 500W | 1 |
| 3 | Sistema do CNC | LASERCUT | 1 |
| 4 | Cabeça de corte do laser | Lasermech dos EUA | 1 |
| 5 | Refrigerador de água | 1 grupo |
11. Originais técnicos fornecidos
| Artigo | Originais técnicos | Unidade | Quantidade |
| 1 | Instruções da operação | Grupo | 1 |
| 2 | Software usando instruções | Grupo | 1 |
| 3 | Software especial do corte do laser | Grupo | 1 |
| 4 | Certificação de produto | Grupo | 1 |
| 5 | Lista de embalagem da máquina | Parte | 1 |
12. A INSTALAÇÃO & COMISSÃO
Os pessoais do VENDEDOR supervisionarão a instalação e a comissão da máquina
O serviço compreende de:
1. Fonte de técnicos qualificados.
2. Supervisão dos pessoais do cliente para:
a) Posicionamento da máquina
b) Corredor de cabos e de mangueiras do ponto de entrada do serviço
c) Conexão de cabos elétricos e de mangueiras do gás à máquina
3. A responsabilidade do cliente
a) Um compressor de ar (usado principalmente em movimentos pneumáticos)
b) Uma garrafa do oxigênio líquido (preferível com um liquefactor)
c) Poder: 380V 50HZ 3 fases (com um regulador 30KW)
d) Os gás, o ar e as fontes elétricas estão disponíveis para a conexão à máquina nos pontos nomeados.
e) O cliente deve assegurar-se de que o local seja claro antes do começo da instalação, ajustando e treinando.
f) Fonte de trabalhos, de massacres e de seguro para descarregar a máquina e ajudá-la com trabalho da instalação sob a direcção do supervisor de instalação de DADE
g) Fonte de ajustadores mecânicos e de um ajustador elétrico para a duração da instalação.
h) Fonte da placa e dos materiais de consumo para o teste de comissão, o alinhamento da máquina e a formação.
i) A construção à prova de intempéries, como a garantia será vaga se a máquina é sujeita aos elementos
j) Assoalho concreto apropriado
13. Formação
1. Na conclusão da comissão, o técnico do VENDEDOR começará o treinamento.
O cliente fornecerá o suficientes material e materiais de consumo para assegurar a conclusão satisfatória ao treinamento.
2. O treinamento compreenderá de:
a) Vista geral da máquina
b) Controle características e operação
c) Faça à máquina a manutenção e o ajuste
d) Corredor supervisionado da máquina
O treinamento do operador de máquina é simultâneo com a instalação, conseqüentemente os pessoais devem estar disponíveis de todo
épocas.
