Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade

Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade

Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade
Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade

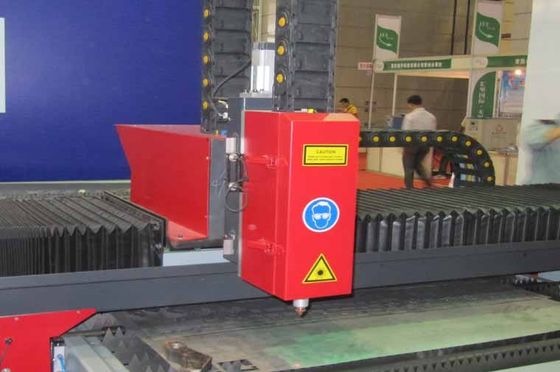

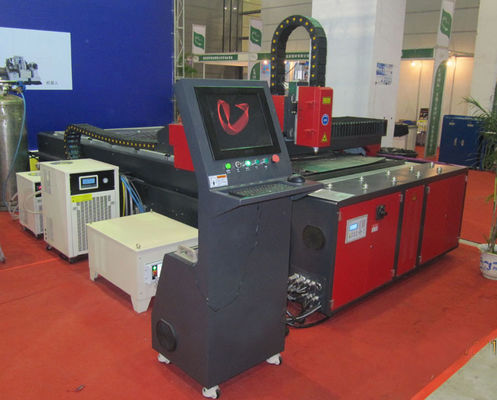

Imagem Grande :  Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade

Detalhes do produto:
Lugar de origem: Wuxi, China
Marca: CMC
Certificação: ISO9001
Número do modelo: FL-3015
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: According detail requirement
Detalhes da embalagem: Apropriado para o transporte do recipiente
Tempo de entrega: Concordando a exigência
Termos de pagamento: Sinal 30% T/T, 70% T/T antes de enviar
Habilidade da fonte: Concordando a exigência

Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade

descrição
Realçar:

máquina de corte do laser da fibra do cnc

1. Especificação principal da estrutura



a máquina de corte do laser da fibra 500W-FL-3015 é compo do souce do poder do laser da fibra, do corpo de máquina, da caixa de controle, do sistema da purificação do ar e do sistema de controlo do CNC.



Especificação técnica

Parâmetros ópticos Unidade 500W
Modo running CW, QCW
Comprimento de onda Center da radiação nanômetro 1070-1080
Potência de saída padrão W 500
Qualidade do feixe mm*mrad 4
Ajustando a velocidade quilohertz 5
Diâmetro da fibra da transmissão μm ≥50
Estabilidade potência de saída (a longo prazo) % ±2
Poder VAC 400-460
Consumo de potência quilowatt 2



Estrutura de sistema

Série não. Nome

Quantidade

(parte)

Observações
1 Laser da fibra 1 Original importado
2



Sistema óptico

Lente da expansão da velocidade

Espectroscópio

Lente de focalização

1 Adota a tecnologia alemão e o special projetados. A lente óptica afeta diretamente a qualidade de facular, a influência a qualidade da emenda e da flange do corte, a velocidade do corte e a espessura.
3 Servo motor de Panasonic 1

Servo motor de Panasonic e motorista de Panasonic.

Parafuso e trilhos importados de Taiwan

4 Sistema de controlo 1 PC
5 Sistema da indicação do laser 1 Semicondutor (luz vermelha)



O equipamento principal conduz às boas características: Gerador do laser e lente óptica. Nós usamos componentes elétricos de Schneider.

Tabela de operação do CNC Adota a soldadura da construção de aço, a falha do esforço que processam, a estrutura de cremalheira resistente, o parafuso de rolamento importado TBI, o trilho HIWIN do forro, e o servo motor de Panasonic. Tem o equipamento assistente do descarregamento, firmemente da pressão e de anular.





Parâmetros técnicos principais



Especificação parâmetro
Comprimento do laser 1064nm
Poder máximo do laser 1000W
Posicionamento Indicação da luz vermelha
Área de processamento eficaz 1500mm*3000mm
Repetição da linha central de X/Y que posiciona a precisão ±0.03mm
Espessura máxima do corte do aço carbono ≤8mm
Velocidade máxima do corte do aço carbono

espessura de aço inoxidável, 12-14m/min de 0.8mm,

espessura de aço inoxidável, 10-12m/min de 1.0mm

Originais do apoio DXF etc. (software do CAD do apoio auto, software de CorelDraw)
Poder total consumido ≤ 20KW
Fonte de alimentação

C.A. de 3 fios das fases 4

380V, 50Hz/60Hz/60A





Parâmetros do corte



Espessura (milímetros) Material Velocidade máxima do corte (m/min) Gás assistente
1 M.S. 8 Oxigênio
2 4,5
3 3
4 2
5 1,5
6 0,8
1 S.S 6 Nitrogênio
2 3
3 1,5
1 Liga de alumínio 3
2 1,5



Parâmetros técnicos

Modelo FL-3015
Comprimento de onda do laser 1070nm
Poder máximo do laser 500W (CW)
Área de funcionamento 3000mmX1500mm
Curso da linha central X 3000m
Curso da linha central de Y 1500m
X, linha central de Y que posiciona a precisão ±0.05mm
X, Y, repetição da linha central de Z que posiciona a precisão ±0.03mm
X, velocidade máxima do nenhum-dever da única linha central de Y 20min
Velocidade máxima da interação da linha central de X/Y 40min
Aceleração axial máxima de X/Y 1.0G
Sistema do CNC LASERCUT
Peso de carga máximo 500KG
Fase 3
Tensão avaliado 380V
Freqüência 50Hz
Nível da proteção de poder principal IP54
Peso inteiro 2250KG



Artigos Parâmetro
Comprimento do laser 1064nm
Poder máximo do laser 1000W
Posicionamento Indicação da luz vermelha
Área de processamento eficaz 1500mm*3000mm
Repetição da linha central de X/Y que posiciona a precisão ±0.03mm
Espessura máxima do corte do aço carbono ≤8mm
Velocidade máxima do corte do aço carbono

espessura de aço inoxidável, 12-14m/min de 0.8mm,

espessura de aço inoxidável, 10-12m/min de 1.0mm

Originais do apoio DXF etc. (software do CAD do apoio auto, software de CorelDraw)
Poder total consumido ≤ 20KW
Fonte de alimentação

C.A. de 3 fios das fases 4

380V, 50Hz/60Hz/60A





  1. Introdução básica



A máquina de corte do laser da fibra FL-3015 é conseguida pelo laser poderoso centrado sobre o objeto para causar o derretimento e a evaporação imediatos, com o laser original da fibra importado do grupo do laser de IPG em Alemanha. O corte automático é controlado pelo sistema digitalized do mecânico. Esta máquina condensou as tecnologias de mecânicos do laser, os digitais, e os precisos.

2.1. Tabela projetada e independente do tipo rachado de operação. Pode ser movida de acordo com a circunstância. Operação confortável e fácil.

2.2. Tabela de funcionamento importada do servo motor, área de viagem 1500mm*3000mm.

2.3. A cabeça do laser pode ser ajustada com a linha central de Z, área de viagem 0-100mm





3. Características principais



3.1. Pode ser amplamente utilizada cortar placas como: de aço inoxidável, aço carbono, alumínio, etc.

3.2. Capacidade forte do corte: o tipo 500W pode corte inoxidável até 8mm.

3.3. Baixo corte custado: Pode cortar com ar, e seu custo é USD 0,5 - 1. O custo exato inclui a eletricidade 3-6 graus pela hora, proteção USD 0,08 - 0,16 da lente pela hora, e não todos os outros custos. Se você usa o O2 ou o N2, o custo deve ser aumentado por USD 2,4 - 4,8. (Como a forma e a espessura são diferentes, o consumo do gás será diferente.)

3.4. Velocidade do corte rápido, eficiência elevada, operação segura, e desempenho estável.

3.5. Boa qualidade, olhar liso e fino da distorção pequena fora.

3.6. Sistema importado de servo motor e de engrenagem para garantir o corte preciso. Precisão alta do corte.

3.7. O software dedicado permite o gráfico ou o texto imediatamente a ser projetados ou processado. Operação flexível e fácil.





4. Material aplicado



Aplicável ao corte na placa ou no tubo em de aço inoxidável, no aço carbono, no aço de liga, no aço da mola, no alumínio, no cobre, no titânio, etc. Tem o efeito de processamento excelente em tipos do aço de liga frágil duro.





5. Campos da aplicação



Amplamente utilizado no processamento da chapa metálica, nos mercadorias do metal, no dispositivo de cozinha, no dispositivo alto-resoluto, na caixa de controle elétrica, nas peças de automóvel, nos vidros, nos cartazes, nos ofícios, na iluminação, e nas peças precisas.

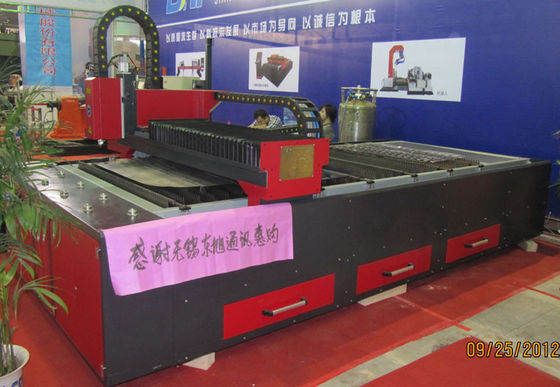

Máquina de corte do laser da fibra do CNC da chapa metálica/equipamento de alta velocidade 0









6. Componentes do equipamento

Artigo Nome Especificação Qty
1 FL-3015 3000mm*1500mm 1 grupo
2 Laser da fibra 500W 1
3 Sistema do CNC LASERCUT 1
4 Cabeça de corte do laser Lasermech dos EUA 1
5 Refrigerador de água   1 grupo



7. Originais técnicos fornecidos

Artigo Originais técnicos Unidade Quantidade
1 Instruções da operação Grupo 1
2 Software usando instruções Grupo 1
3 Software especial do corte do laser Grupo 1
4 Certificação de produto Grupo 1
5 Lista de embalagem da máquina Parte 1
