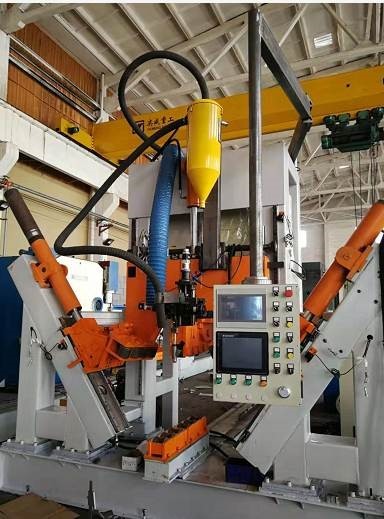

Máquina de solda Monopole automática de HM500/14000mm

Máquina de soldadura por fecho de pólo CNC 5G

Modelo: HM500/14000

Design para o monopólio, mastro superior, poste 5G

Tipo de rolos

Especialmente concebido para um poste monopólio, um poste de mastro alto, um poste de comunicação 5G e um poste de luz de rua normal

Padrão: Intervalo de diâmetro:200~500mm, espessura:4~12mm, comprimento:14m

Opção:Diâmetro:60~500mm, espessura:3~12mm, comprimento:14m

Máquina padrão de soldagem de arco único de arco único submerso

Área de aplicação:

Área de aplicação: adequado para solda de fechamento automático longitudinal de poste de comprimento médio, como poste 5G, monopole, poste de mastro alto e poste de luz de rua normal

Esta máquina é geralmente adequada para a soldagem de poste poligonal e cônico de tamanho médio, especialmente adequada para o poste que só tem uma costura.O carrinho está equipado com um motor de velocidade ajustávelO cilindro hidráulico faz a roda de pressão apertar o poste e soldar ao mesmo tempo.

Características de propriedade:

1.CNC ajuste automático, sistema CNC, com a mudança do diâmetro do poste, ajustar automaticamente a pressão, ajustar automaticamente a posição do pé de pressionador,automaticamente combinar a velocidade de alimentação e posição, manter a costura de solda sempre no estado fechado, para assegurar a soldadura suave.

2.Com base na qualificação do processo anterior, após a soldagem, não há torção da soldadura do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.

3.O poste motriz é controlado por conversão de frequência, com função de travagem elétrica para garantir a estabilidade da soldagem da cabeça e da cauda,Este sistema pode soldar o poste de pequena extremidade para o fundo da extremidade área completa e quase nenhum comprimento esquerdo fora da soldagemDeste modo, é reduzido o trabalho manual do próximo processo.

4.O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do poste, e reduzir o arranhão na superfície.,pode ser igual de diâmetro ou cónico.

5.O carrinho do tipo empurrando com motorizado função de retorno rápido, não precisa operador para empurrar manualmente e reduz a intensidade de trabalho dos operadores.

6O carrinho traseiro com dispositivo de fixação pneumática, é simples e rápido em comparação com a fixação manual.

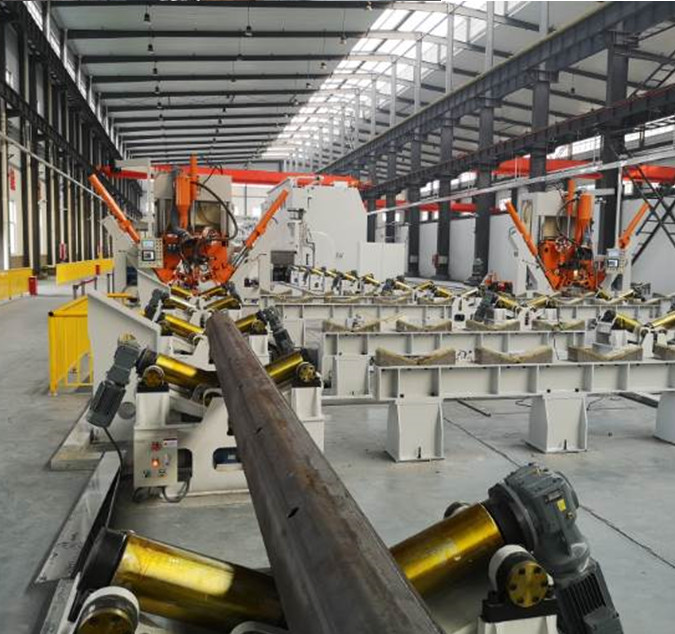

7O lado de descarregamento é de tipo rolante, que é conveniente para carregamento e descarregamento, e é propício para realizar a automação de materiais a montante e a jusante.O carregamento e descarregamento pode ser no mesmo lado para fazer o operador evitar o movimento de longa distânciaO operador só precisa de trabalhar na posição da máquina anfitriã, o que reduz muito a intensidade de trabalho.

8O sistema de sincronização da pressão do óleo e do controlo, desenvolvido por ele próprio, reduz os requisitos para o poste, tornando o poste mais redondo e menos deformado após a soldagem.

9- Operador: 1 pessoa.

10.Relógio de descarregamento, 5 conjuntos (apto para um poste de 12,14 m)

11De acordo com a disposição da oficina do comprador, podem ser fornecidas máquinas com diferentes direcções de trabalho.

12Para as exigências especiais dos clientes, a máquina pode ser especialmente concebida e fabricada para atender diferentes polos em todo o mundo

13Através da câmara instalada na cabeça da máquina, a linha de solda é refletida no ecrã do painel de comando principal, tornando o rastreamento da linha de solda simples e fácil.e reduzindo a intensidade de trabalho do operador para monitoramento da solda.

14.Opção:Diâmetro:60~500mm, espessura:3~12mm, comprimento:12mm

A máquina é constituída pelas seguintes partes:

1. Mesa de trabalho longa para transporte de carrinhos

2Quadro principal do pórtico.

3Sistema de tração do carrinho

4. Relógio de descarregamento, 5 conjuntos (apto para um poste de 12,14 m)

5. Parte de fixação hidráulica ((Incluindo rolos de fixação, adequados para postes de tamanho médio)

6Sistema de soldadura por arco submerso, com sistema de alimentação de fios

7Sistema de recuperação de fluxo

8Sistema hidráulico

9.Sistema de controlo

10- Câmara, sistema de monitorização da costura de soldadura

11- rolos de fixação, de acordo com as exigências do cliente.

Com 1 conjunto adequado para monopólio de mastro alto, molde de poste 5G.

Opcional: 1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postes redondos e postes cônicos)

Opcional: 1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postos octogonais)

Opcional: Conjunto de dispositivos de fixação traseira adequados para postes normais de iluminação de rua (inclui uma pequena ferramenta, adequada para postes de comprimento muito curto, como braço de 1 ~ 2 metros de comprimento)
