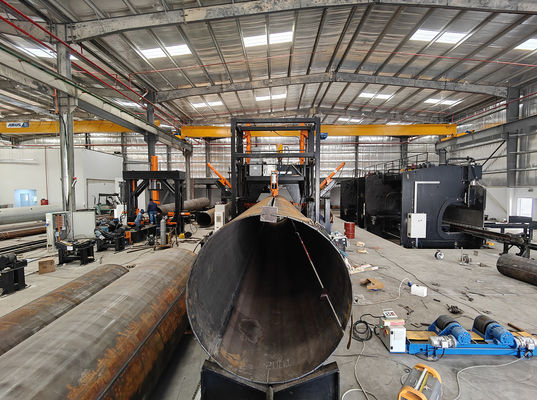

Intervalo de diâmetro 500~2500mm, máquina de soldadura de pólo 5G, pólo monopólio, pólo de mastro alto fechado

Máquina de soldar de pólo CNC,

Modelo: HM2500/13000

Projetado para Monopólio, mastro alto, mastro de comunicação 5G

Intervalo de diâmetro: 500~2500mm, Especificações:normalmente, 6~20mm, comprimento:13000mm

Nota: a máquina também pode fazer mais espessura, se espessura 18~25mm, processo de sugestão: fazer primeiro soldagem fechada, em seguida, fazer soldagem de superfície.

Máquina de soldadura de arco duplo com três fios

Área de aplicação: adequado para soldagem de fechamento automático longitudinal de poste de comprimento médio, como poste 5G, monopole, poste de mastro alto

Máquina de soldadura por fecho de pólo CNC, é adequado para uma concha ou duas conchas tipo pólo cónico poligonal e círculo ((pólo cónico). é linha de soldadura automática,a estrutura do tipo de pórtico é fixa e com sistema de solda, em forma de V todo o pólo comprimento dolly ((tabela de trabalho) com servomotor para a velocidade ajustada movendo, O cilindro hidráulico empurrar a roda de fixação para fechar o pólo e fazer a soldagem ao mesmo tempo.

Para dois postes de costura, quando a primeira soldadura de costura estiver terminada, o rolo inferior se elevará e girará o poste para outra posição de costura para iniciar a segunda soldadura de costura.

Características de propriedade:

1.CNC ajuste automático, sistema CNC, com a mudança do diâmetro do poste, ajustar automaticamente a pressão, ajustar automaticamente a posição do pé de pressionador,automaticamente combinar a velocidade de alimentação e posição, manter a costura de solda sempre no estado fechado, para assegurar a soldadura suave.

2.Special sistema de controle CNC faz o lado esquerdo e direito do pé desempenho de sincronização é muito bom

3.Com base na qualificação do processo anterior, após a soldagem, não há torção da soldadura do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.

4O poste está sobre a mesa de trabalho em forma de V, e o seu movimento é controlado por servo para assegurar a estabilidade da cabeça e da cauda de solda.A soldagem de cabeça a cauda reduz muito o comprimento da cauda que não é soldada.

5.O número de rolos de fixação é de 3 conjuntos, a vantagem é reduzir a pressão do rolo para a superfície do poste, e reduzir o arranhão na superfície.,pode ser igual de diâmetro ou cónico.

6.A mesa de trabalho em forma de V (dolly) com função motorizada de retorno rápido, e reduz a intensidade de trabalho dos operadores.

7Função de soldadura por arco submerso

8.Com o dispositivo de orientação do poste traseiro, pode ser ajustado de forma adaptativa.Na operação prática, a posição da costura de soldagem raramente é ajustada, o que reduz a intensidade de trabalho dos operadores.

9Através da câmara instalada na cabeça da máquina, a linha de solda é refletida no ecrã do painel de comando principal, tornando o rastreamento da linha de solda simples e fácil.e reduzindo a intensidade de trabalho do operador para monitoramento da solda- Não.

10O sistema de pressão de óleo e CNC desenvolvido por si próprio, fazendo o poste soldado redondo e com pequena deformação.

11.Para dois postes de costura, quando a primeira costura de soldagem terminado, o rolo inferior vai subir e girar o poste para outra posição de costura para começar a segunda costura de soldagem

12.carregamento e descarregamento na posição da frente

13O bloco de cobre interno, que melhora muito a taxa de penetração da soldagem.

14- Operador: 1 pessoa.

15.Pontos opcionais:

15.1 para placas de espessura superior a 10 mm, adotar soldagem por arco duplo e por fio duplo (ou por arco eléctrico duplo e por três fios), soldagem por arco submerso, DC + AC, soldagem por corrente contínua adota alta corrente e baixa tensão,Arco de corrente contínua obtém grande penetraçãoO AC adota uma corrente relativamente pequena e uma tensão de arco elevada, aumenta a largura da fusão e obtém uma bela formação de soldadura.melhorar o desempenho da soldagem e reduzir o consumo de energia- Não.

15.2sistema em rede

Função: atualizar oportunamente o software para obter os melhores e mais recentes dados de software e experiência, que podem ajudar os clientes no diagnóstico remoto de falhas e no ajuste remoto de parâmetros.É conveniente para os clientes retomar rapidamente a produção.15.3 Peças sobressalentes com máquina.

A máquina é constituída pelas seguintes partes:

• Tabela de trabalho de tipo V a servo (Dolly)
• Ferrovias dianteiras e traseiras para mesa em V
• Quadro principal do pórtico
• Sistema de accionamento de uma mesa de trabalho do tipo V
• Unidade de fixação hidráulica (incluindo rolos de fixação)
• Sistema de soldadura por arco submerso, com sistema de alimentação de fios
• Sistema de recuperação de fluxo
• Barra interna de cobre com sistema de refrigeração por água
• plataforma de operação
• Roller de rotação de poste, 2 pares, em carrinho
• Sistema hidráulico
• Sistema de controlo
