Máquina da Fechar-soldadura de polo claro para o comprimento do círculo e do polo/tubo 14000mm do polígono

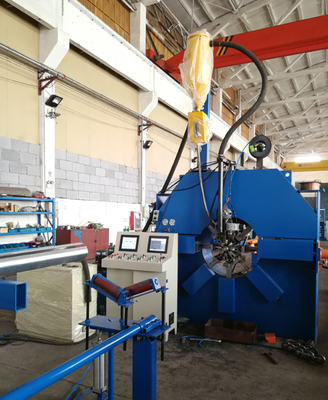

Máquina de soldadura por fecho de pólo leve modelo 340/14000

Visão geral do produto

A Máquina de Soldadura de Fecho de Pólo de Luz Modelo 340/14000 é uma linha de soldadura automática especialmente concebida para postes de luz poligonais e circulares cónicos (cónicos) de uma peça.Ele soldar o poste continuamente a partir da extremidade pequena para a extremidade grande com quase nenhum resto de comprimento não soldado, produzindo costuras retas e estáveis, reduzindo consideravelmente o trabalho manual no processo seguinte.abrange diâmetros de postes de 60 mm a 340 mm e comprimentos de postes até 14,000 mm.

Principais características e vantagens

1. Soldadura automática de comprimento total- Soldar o poste da extremidade pequena para a extremidade inferior em toda a área, deixando quase nenhum comprimento não-soldado, o que minimiza o trabalho manual no próximo processo.
2. 8-Conjunto de rolos de fixação de todas as direcções- Distribui uniformemente a pressão sobre a superfície do poste, reduzindo a pressão do rolo e os arranhões da superfície; especialmente adequado para a soldagem de postes octogonais.
3. cilindros de empuxo de dois ladosFornecer uma forte força de fechamento para fechar o poste, ideal para postes de grande espessura e pequeno diâmetro.
4. Carrinho motorizado de retorno rápidoRegressa automaticamente a alta velocidade após a soldagem, por isso não é necessário empurrar manualmente, reduzindo muito a intensidade de trabalho do operador.
5. Dispositivo de fixação pneumático¢ Rápido e simples em comparação com a fixação manual; o desenho do tipo de puxa significa que não é necessário ligar um fio de soldagem a cada poste antes da soldagem; a velocidade de soldagem é mais estável,com menos deformação de soldagem após soldagem, e operação mais fácil.
6. Processos de solda duplaSuporta a Soldadura de Arco Submerso e a Soldadura de Gás CO2 em uma máquina.
7. Suporte de rolamento silencioso traseiro (padrão)¢ Não há carrinho de apoio e não é necessário empurrar manualmente; facilita o carregamento dos postes na máquina e reduz a mão-de-obra.
8. Dispositivo de orientação do poste traseiro¢ Assegura um posicionamento preciso durante todo o processo de solda.

Aplicação

A máquina é concebida para a solda automática de costuras de postes de luz poligonais e circulares cónicos (cónicos) de uma peça.puxa o poste de luz da extremidade pequena para a extremidade grande, enquanto o cilindro hidráulico, através de uma cadeia mecânica e roda de verme, empurra as rodas de fixação para fechar o poste e realizar a soldagem ao mesmo tempo.

Componentes normalizados da máquina

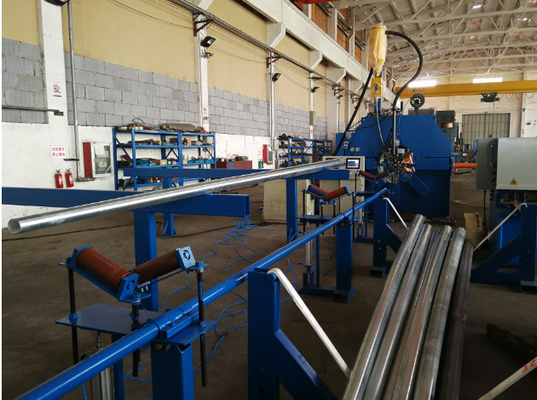

• Mesa de trabalho longa com engrenagem e sistema de condução do carrinho de tração
• Carrinho de tração: motor de frequência regulado de velocidade, sistema de accionamento, dispositivo de orientação e sistema de fixação pneumática

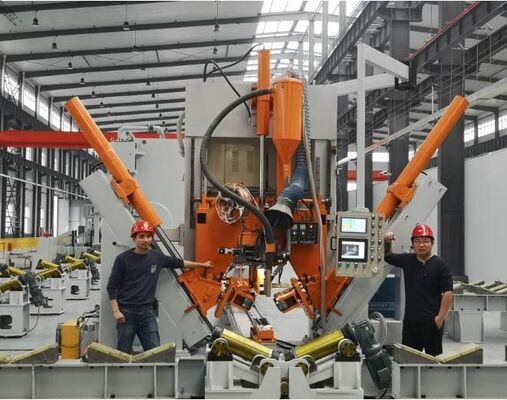

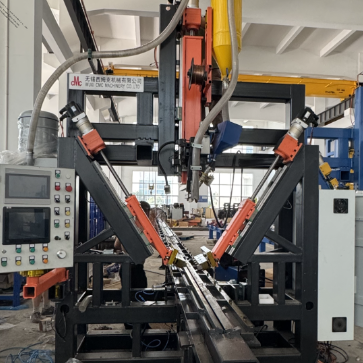

• Unidade de fixação e soldadura hidráulica: 8 conjuntos de rodas de fixação para postes poligonais e cônicos, mais um sistema de fixação hidráulica lateral adicional para postes de grande espessura
• Sistema de soldadura: Soldadura por arco submerso e Soldadura blindada por gás CO2, incluindo fonte de alimentação, sistema de alimentação de fios, sistema de recuperação de fluxo e fio de soldagem de solo
• Suporte de rolamento silencioso traseiro (padrão)
• Sistema hidráulico: bomba dupla, motor duplo, sistema de controlo duplo
• Sistema pneumático de fixação de postes

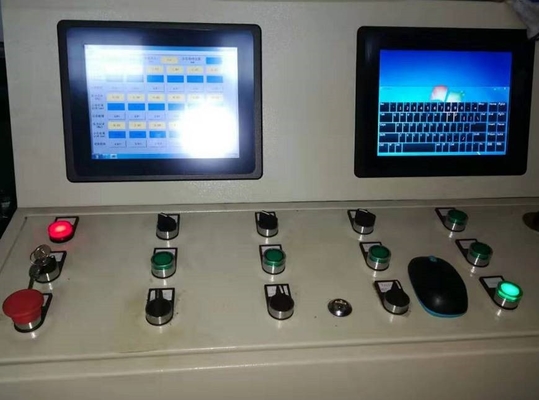

• Sistema de controlo elétrico: inversor de frequência, painel de comando, cabos, etc.

Especificações técnicas

Funções opcionais e padrão

• cilindros hidráulicos adicionais de ambos os ladosAdequado para postes de luz de pequeno diâmetro e grande espessura ou postes feitos de chapa de aço de alta resistência à tração; fornece uma forte força de fechamento ao realizar a soldagem de costura ao mesmo tempo.
• Dispositivo de retorno rápido DollyApós a solda, aperte o botão e o carrinho retorna à cabeça de solda principal a alta velocidade e para automaticamente (as máquinas de tipo manual devem ser empurradas para trás pelos operadores,que é trabalhoso e demorado).
• Unidade de fixação pneumática É mais fácil e muito mais rápido do que a fixação manual. Nota: as máquinas de soldadura de postes de tipo push não têm unidade de aperto e requerem a ligação de um fio de terra a cada poste antes da soldadura; em comparação,a máquina de tipo pull oferece uma velocidade de soldagem mais estável, menos curva de soldagem após a soldagem, e sem necessidade de ligar um fio de terra para cada poste.
