Detalhes do produto:
|
nome: | Polo endireita a máquina | APLICAÇÃO: | Para o mastro alto Polo |
---|---|---|---|
característica: | automático | Conition: | Novo |
Diamater: | 800mm | Espessura: | 12mm |
Realçar: | máquina de perfuração da chapa metálica,máquina de perfuração da placa do cnc |

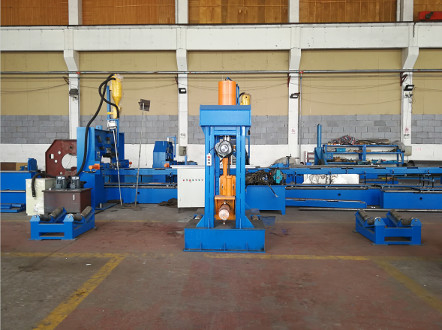

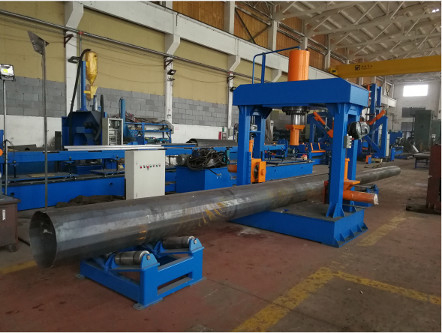

Máquina alta de Assembly&Straightening do mastro, modelo: HJZ-800
(para o mastro alto, Monopole, o polo 5G)
Escala da aplicação:
1. Principalmente apropriado para polos espertos, polos 5G, polos de poder, polo do highmast e Monopole com diâmetro relativamente grande e espessura mais grossa
2. Função 1: Endireite o polo após a soldadura longitudinal.
3. Função 2: Após a dobra, as duas partes são juntadas pelos cilindros superiores e laterais, e a soldadura de ponto é executada então manualmente, que é conveniente para o processo de solda seguinte.
4. Função 3: É um círculo completo para o polo soldado, que é conveniente para montar a flange.
CARACTERÍSTICAS TÉCNICAS PRINCIPAIS do 主要技术参数
号 nenhum. | artigo do 项目 | unidade do 单位 | valor do 规格 |
1 | modelo do 型号 | HJZ-800 | |
2 |
适合高杆灯杆, 电力杆的最大直径 Máximo, diâmetro do polo |
milímetro | 800 |
3 |
适合高杆灯杆, 电力杆的最大厚度 Máximo, espessura do polo |
milímetro | 12milímetros |
4 | força de funcionamento do 顶部油缸工作力 | KN | 800 |
5 | curso máximo do 顶部油缸最大行程 | Milímetro | 550 |
6 | distância máxima do 顶部油缸活塞杆与下台面最大距离 da haste ao worktable | Milímetro | 950 |
7 | força bilateral da saída do cilindro do 两侧缸顶出力 | KN | 200x2 |
8 | curso lateral do cilindro do 侧缸行程 | milímetro | 400 |
9 | distância do movimento do 两侧缸上下移动距离 de superior a abaixar para o cilindro bilateral | milímetro | 400 |
10 | pressão de trabalho máxima do 液压最大工作压力 | MPa | 21 |
11 | altura do 工作台距底面高 acima da terra do worktable | milímetro | 305 |
12 | distância interna da coluna do 立柱内宽 | milímetro | 1250 |
13 | poder total do motor do 电机总功率 (双泵) | quilowatt | 7.5+5.5 |
14 | peso principal da peça do 机器重量 | quilograma | 4000 |
15 | tamanho total da peça principal do 主机外形尺寸 | milímetro | 1300*1900*2200 |
技术说明: Técnico explique:
1. Esta máquina tem uma estrutura da bancada do três-feixe, e o cilindro do óleo é instalado no centro do feixe superior e corre para cima e para baixo.
2. Os cilindros em ambos os lados são instalados em ambos os lados do motor principal, e os cilindros laterais podem ser operados para cima e para baixo através da estrutura da haste do parafuso do motor.
3. Todas as ações são se movimentar, isto é, pressionar o botão correspondente terá a ação correspondente, e parará após ter liberado a. Os cilindros em ambos os lados podem atuar simultaneamente ou separadamente.

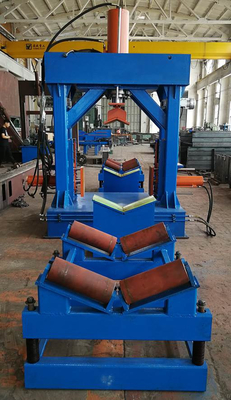

4. Instale dois grupos de dispositivos do rolo de apoio nas posições dianteiras e traseiras do worktable da máquina para facilitar para a frente e para trás o movimento do workpiece.
5. As rodas de apoio são equipadas dianteiro e traseiro com os dispositivos da mola. Quando a haste se move axialmente, a mola apoia a haste e pode mover-se livremente. Quando o cilindro é comprimido, os atos da pressão na mola, a mola estão comprimidos, e a cara da haste é próxima ao bloco V-dado forma. Polo reto.
6. O cilindro principal do óleo e os cilindros laterais do óleo têm os circuitos separados do óleo, que não interferem um com o otro e não perderão a pressão.
7. Com o punho de controle remoto sem fio da operação,
8. Poliuretano que cobre para impedir o recorte
