Área de aplicação:
1. Principalmente adequado para Monopole, smart poles, 5G poles, power poles, highmast pole, com diâmetro relativamente grande e espessura maior
2Função 1: endireitar oalgunsPolar após solda longitudinal.
3Função 2: Após a dobra, as duas peças são unidas pelos cilindros superior e lateral, e, em seguida, a soldagem pontual é realizada manualmente, o que é conveniente para o próximo processo de soldagem.
4Função 3: É um círculo completo para o poste soldado, que é conveniente para montar a flange.
Principais características técnicas
| - Não, não. |
Ponto |
Unidade |
Valor |
| 1 |
Modelo |
|
HJZ-2200 |
| 2 |
Max, diâmetro do poste
|
mm |
2200 |
| 3 |
Força de trabalho do cilindro hidráulico superior |
CN |
1200 |
| 4 |
Corrente máxima do cilindro hidráulico superior |
- Não. |
850 |
| 5 |
Distância máxima entre a barra de pintão e a mesa de trabalho |
- Não. |
2200 |
| 6 |
Potência do cilindro de dois ladosForça |
CN |
300X2 |
| 7 |
Tracção lateral do cilindro |
mm |
600 |
| 8 |
Distância de movimento da parte superior para a inferior para cilindros de dois lados |
mm |
1000 |
| 9 |
Pressão de trabalho máxima |
MPa |
21 |
| 10 |
Altura da mesa de trabalho acima do solo |
mm |
350 |
| 11 |
Distância interna da coluna |
mm |
2400 |
| 12 |
Potência total do motor |
kW |
7.5+3 |
| 13 |
Peso |
Quilos |
10000 |
| 14 |
PrincipalParteTamanho global |
mm |
1600*3500*2800 |
| |
|
|
|
Explicação técnica:

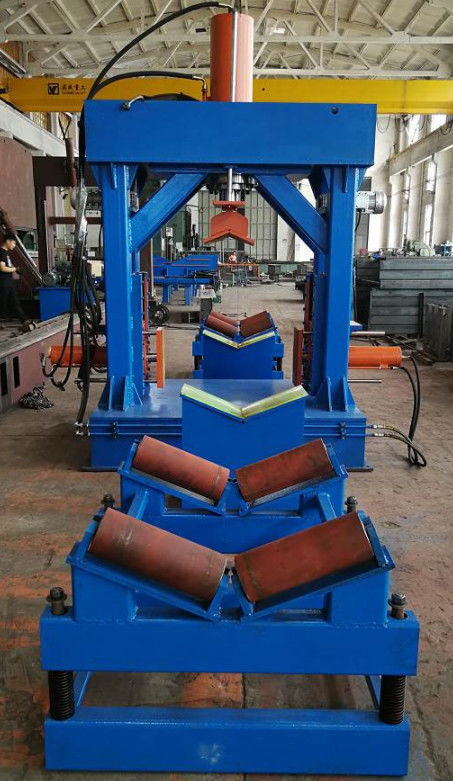

1Esta máquina tem uma estrutura de banco de trabalho de três feixes, e o cilindro de óleo é instalado no centro do feixe superior e corre para cima e para baixo.
2Os cilindros de ambos os lados são instalados em ambos os lados do motor principal, e os cilindros laterais podem ser operados para cima e para baixo através da estrutura da haste de parafuso do motor.
3. Todas as ações estão correndo, isto é, pressionando o botão correspondente terá a ação correspondente, e ele vai parar depois de soltá-lo.Os cilindros de ambos os lados podem agir simultaneamente ou separadamente. .
4Instalar dois conjuntos de dispositivos de suporte de rolos nas posições dianteira e traseira da mesa de trabalho da máquina para facilitar o movimento da peça de trabalho para frente e para trás.
5As rodas de apoio dianteiras e traseiras estão equipadas com dispositivos de mola. Quando a vara se move axialmente, a mola suporta a vara e pode se mover livremente.a pressão atua sobre a mola, a mola é comprimida, e a face da haste está perto do bloco em forma de V. Pólo reto.
6O cilindro de óleo principal e os cilindros de óleo laterais têm circuitos de óleo separados, que não interferem entre si e não perderão pressão.
7. com manobra de comando remoto sem fios,
8- revestimento de poliuretano para evitar indentamentos
