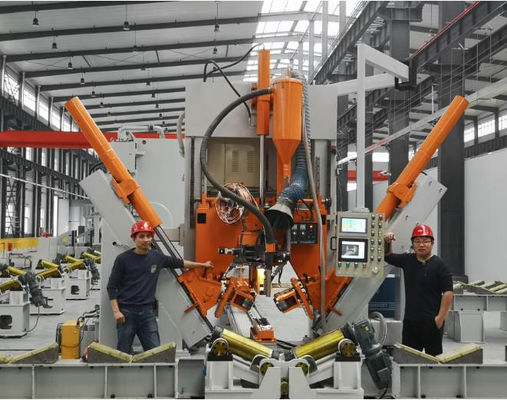

Máquina de soldadura por fecho de pólo leve modelo HM11000 para mastro alto e pólo mono

Máquina de controlo numérico de entrada de lâmpadas, modelo:HM1100/16000

Máquina de soldadura por fecho de pólo CNC, MODELO: HM1100/16000

Com sistema de soldadura por pulso MIG e sistema de soldadura por arco submerso

滚轮型Tipos de rolos

设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆

Especialmente concebido para postes normais de iluminação de rua, postes mono, postes de mastro alto e postes de comunicação 5G.

Diâmetro: 60 a 1100 mm, espessura: 3 a 12 mm

Intervalo de diâmetro 60~1100mm, intervalo de espessura 3~12mm

Capacidade de utilização: Aplica-se a um poste central vertical de grande comprimento, a um poste 5G, a um poste elétrico, a um poste de luz de alto nível, ou a um poste de luz de estrada comum.

Área de aplicação: adequado para soldagem de fechamento automático longitudinal de poste de comprimento médio, como poste 5G, poste mono, poste de mastro alto e poste de luz de rua normal.

Esta máquina é geralmente aplicada a estacas de aço de forma circular e circular, comparativamente adequadas para uma ou duas estacas de aço. Esta máquina é uma ligação automática, com um motor elétrico ajustável, pode mover estacas de aço.

Esta máquina é geralmente adequada para soldar um pólo polígono e cônico de tamanho médio, especialmente adequado para o pólo que tem apenas uma ou duas costuras.O carrinho está equipado com um motor de velocidade ajustávelO cilindro hidráulico faz a roda de pressão apertar o poste e soldar ao mesmo tempo.

专有特点: Características próprias

• Ajuste automático de controlo numérico, sistema de controlo numérico, com a variação do comprimento do bastão, ajuste automático da pressão, ajuste automático da posição do pressão, velocidade e posição automática do material de transporte do bastão, manter sempre em estado de ligação, para garantir que o corte seja bem feito. Ajuste automático CNC, sistema CNC, com a alteração do diâmetro do poste, ajustar automaticamente a pressão,Ajustar automaticamente a posição do pé de pressão, automaticamente combinar a velocidade de alimentação e posição, manter a costura de soldagem sempre no estado fechado, para garantir a soldagem suave.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.Com base na qualificação do processo anterior, após a solda, não há torção da solda do poste,e não há necessidade de pessoal para furar e torcer a haste na parte de trás da máquina para centrar a solda.
• 推动杆子为变频控制,带有电器 车停止功能,以保证头尾?? 接的稳定性. desde o cabeça até o rabo, o rabo quase não deixou de ser ligado, não precisa de um complemento artificial no rabo.com função de travagem elétrica para garantir a estabilidade da solda da cabeça e da caudaEste sistema permite soldar o poste de uma extremidade pequena para a extremidade inferior com uma área total e quase nenhum comprimento deixado fora da soldadura.
• 压脚数量为3套,优点是减少压脚对路灯杆表面压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. Pode ser de tamanho igual ou pode ser redondo.É adequado para a produção de pólo octogonal, pólo poligonal e pólo cônico. Pode ser de igual diâmetro ou cônico.
• O carrinho de tipo de empurrão com função motorizada de retorno rápido, não precisa do operador para empurrar manualmente e reduz a intensidade de trabalho dos operadores.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速.O carrinho traseiro com dispositivo de aperto pneumático, é simples e rápido em comparação com o aperto manual.
• 埋弧+脉冲 双机双功能 Com sistema de soldadura MIG de pulso e com sistema de soldadura de arco submerso, fonte de energia de soldadura dupla.
• O lado de descarga é o tipo de rolo, que é conveniente para carregamento e descarregamento. O lado de descarga é o tipo de rolo, que é conveniente para carregamento e descarregamento.e favorece a realização da automação dos materiais a montante e a jusante. O carregamento e descarregamento podem ser no mesmo lado para fazer o operador evitar o movimento de longa distância.que reduz muito a intensidade do trabalho.
• 带杆子后导板,自适应调节,实际操作中很少调节位置,降低操作人员的劳动强度.Com o dispositivo de orientação do poste traseiro, ele pode ser ajustado de forma adaptativa. Na operação prática, a posição da costura de soldagem raramente é ajustada,que reduz a intensidade de trabalho dos operadores.
• 通过安装在机头上的摄像头,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单容易,降低操作人员的劳动强度.Through a câmera instalada na cabeça da máquina, a costura de soldagem é refletida na tela do painel de controle principal,tornando o rastreamento da costura de solda simples e fácil, e reduzindo a intensidade de trabalho do operador para monitorizar a solda..
• O auto-desenvolvido sistema de pressão de óleo e controle de sincronização, reduziu os requisitos dos postes, tornando os postes circulares e pequenos.
• 操作人员: 1 pessoa. Operador: 1 pessoa.
• Produtos de roda, 5 conjuntos (aptos para 12m / 14m / 16m杆子)
• De acordo com o layout da oficina do comprador, máquinas com diferentes direcções de trabalho podem ser fornecidas.
• Para as exigências especiais do cliente, pode ser especialmente concebido e fabricado, para satisfazer todo o mundo em todo o mundo diferentes pole.For as exigências especiais dos clientes, máquina pode ser especialmente concebido e fabricado para atender diferentes polos em todo o mundo.

• Pontos de opção

1, Sistema de carga e descarga de postes de iluminação pública:

No lado esquerdo da máquina, há um rack de armazenamento, que pode armazenar 20 ~ 30 postes (o número varia de acordo com o tamanho dos postes).e o poste de luz da rua será descarregado para descarregar no rack de armazenamento que está no lado direito da máquina, pode armazenar 20 postes (o número varia de acordo com o tamanho dos postes).

2, sistema de rastreamento automático laser, laser para costura, câmera para obter as fotos laser, software de cálculo para encontrar a posição da costura da foto, mensagem ser enviada para PLC,PLC irá controlar servo motor para mover a tocha de soldagem para a posição de costura.

3, Função de diagnóstico remoto. O fornecedor da máquina pode ajudar o cliente no diagnóstico remoto de falhas e no ajuste remoto de parâmetros. Conveniente para os clientes retomarem rapidamente a produção.

4 Indução para minimizar o efeito banana causado pela soldagem do dispositivo que reduzirá o efeito banana para máquina de soldagem Máquina de aquecimento por indução de alta frequênciaincluindo o corpo da máquina de aquecimento e a bobina de aquecimento por indução.

机器包含以下部分 (A máquina contém as seguintes partes):

A máquina é constituída pelas seguintes partes:

• Uso para trolley movendo mesa de trabalho
• 主龙门架 Estrutura principal do pórtico
• 小车驱动Sistema de tração do carrinho
• 后出料滚轮, 5 conjuntos De descarregamento de rolos, 5 conjuntos
• 液压??紧部分Parte de fixação hidráulica (incluindo roda de fixação, destinada a postes médios, incluindo rolos de fixação, adequados para postes de tamanho médio)
• Sistema de solda por arco submerso, com sistema de alimentação de arame
• Sistema de recuperação de fluxo
• 液压系统Sistema hidráulico
• Sistema de controlo Sistema de controlo
• √ √ √ √ √ √ √ √ √ √ √ √ √ √

包含:适合高杆灯杆,智慧杆,5G杆模具一套

:适合普通路灯杆,最小直径60mm,等径圆杆,圆??杆模具一套

: 适合普通路灯杆,最小直径60mm, 八角杆模具一套

: Além disso, configuração adequada para o uso de postes de luz de estrada comum.

Rolante de fixação, de acordo com os requisitos dos postes do cliente.

Incluindo:

1 conjunto adequado para pólo mono, mastro alto, molde de pólo 5G.

1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postes redondos e postes cônicos)

1 conjunto adequado para postes normais de iluminação de rua, com um diâmetro mínimo de 60 mm (postos octogonais)

1 conjunto de dispositivos de fixação traseira adequados para postes normais de iluminação de rua (inclui uma pequena ferramenta, adequada para postes de comprimento muito curto, como braço de 1 a 2 metros de comprimento).
