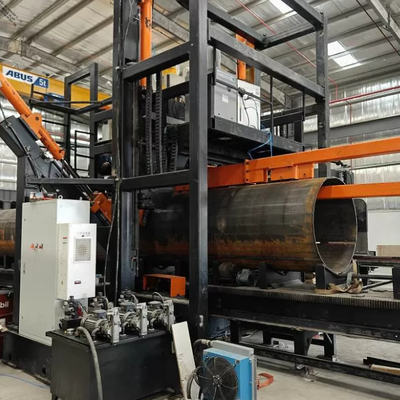

Name: Máquina de Soldagem CNC de Arco Submerso Multi-Fio de Arco Duplo para Poste de Aço de 14m de Diâmetro e 1.9m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Modelo de Equipamento: Máquina de solda fechada de pólo CNC HM1900/14000

Faixa de diâmetro: 400 mm ~ 1900 mm

Comprimento máximo do pólo de processamento: 14000mm

Espessura aplicável da placa de aço: 5 ~ 20 mm, espessura máxima do rolamento de fixação 25 mm

tecnologia de solda: Soldagem por arco submerso de três fios de arco duplo

Estrutura de fixação: 3 conjuntos de rolos de fixação síncronos hidráulicos

Tipo de pólo aplicável: Poste de aço poligonal cônico / octogonal / multifacetado

Cor de tinta: Personalizável

Informação básica

Lugar de origem: Wuxi, China

Marca: CMC

Número do modelo: HM1900

Condições de Pagamento e Envio

Tempo de entrega: 90 dias

Termos de pagamento: T/T,L/C

Habilidade da fonte: De acordo com os requisitos

Galeria

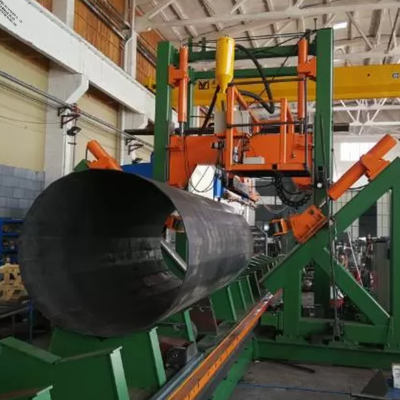

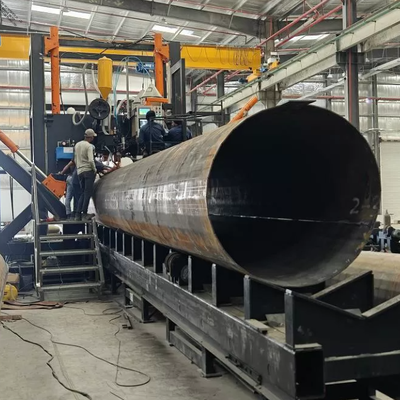

Máquina de Soldagem CNC de Arco Submerso Multi-Fio de Arco Duplo para Poste de Aço de 14m de Diâmetro e 1.9m

Descrição de produto

Máquina de soldadura de pó de aço de 14 m de diâmetro 1,9 m

Visão geral do produto

HM1900/14000 CNC Pole Shut-Welding Machine é uma soldadora automática de arco submersa de costura longitudinal projetada especificamente para postes de comunicação 5G cónicos octogonais e postes de mastro altos.

Ponto	Detalhes
Nome do produto	Máquina de soldadura por fecho de pólo CNC
Modelo	HM1900/14000
Aplicação	Pólo de comunicação 5G, monopólio de potência, poste de luz de mastro alto
Forma de pólo processada	Pólo cônico redondo, pólo poligonal octogonal e multi-lado (1/2/3 estrutura de casca)
Tecnologia de solda	Solução de arco duplo-multi-fios submersa
Comprimento máximo do poste	14000 mm
Opções personalizáveis	Sistema de diagnóstico remoto em linha, gabinete elétrico isolado e climatizado, pacote de peças sobressalentes

Introdução ao produto

HM1900/14000 máquina de soldagem por fechamento de postes CNC é especialmente desenvolvida para soldagem automática de costura de fechamento longitudinal de postes longos cônicos, incluindo postes de comunicação 5G,Monopólios de potência e postes de mastro altosÉ aplicável a postes circulares cônicos e poligonais de uma, duas ou três peças.

O equipamento adota uma estrutura fixa de pórtico combinada com um sistema de soldagem, um carrinho em forma de V com velocidade ajustável a servo para transporte de postes.Os rolos de fixação hidráulicos fecham a costura do poste enquanto a soldagem ocorre simultaneamentePara os postes de dois segmentos de duas costuras, após a conclusão da primeira costura de soldagem, os rolos de elevação levantam e giram automaticamente o poste para a posição para a soldagem de costura secundária.

Parâmetros técnicos principais

- Não, não.	Ponto	Especificações
1	Diâmetro externo do pólo aplicável	400 ~ 1900 mm
2	Comprimento máximo do poste de processamento	14000 mm
3	Espessura da chapa aplicável	5 ~ 20 mm, material Q235, Q355, Gr65 (Eixosidade máxima do rolamento 25 mm, ver nota acima)
4	Quantidade de conjuntos de rolos de fixação	3 conjuntos
5	Potência do motor da bomba hidráulica	2.2+2.2+3 KW
6	Potência do servomotor para carrinho do tipo V	7 kW, velocidade regulavel sem passos
7	Força de pressão vertical	1600 mm
8	Altura de trabalho (pole inferior ao solo)	800 mm
9	Sistema de solda	Unidade de potência de soldadura por arco duplo de três fios submersa Potência CC: 250~1250A; potência AC: 250~1250A
10	Especificação do fio de soldadura	Fios simples Φ4,0 mm / fios duplos 2*Φ1,6 mm
11	Velocidade de deslocamento da solda	0.3 ~ 1,5 m/min, ajustável sem passos
12	Direção de solda	Soldar do extremo de grande diâmetro para o extremo de pequeno diâmetro
13	Padrão de solda	Alcançar soldagem unilateral formação de lado duplo sob processo padrão
14	Peso total da máquina	23 toneladas
15	Dimensão global (LWH)	31000 * 6600 * 6100 mm

Composição completa da máquina

Tabela de trabalho de tipo V a servo (carrinho de transporte)
Trilhas dianteiras e traseiras para carrinhos do tipo V
Quadro principal de pórtico pesado
Sistema de accionamento de uma mesa de trabalho em forma de V
Unidade de fixação hidráulica com 3 conjuntos de rolos de fixação
Sistema de soldadura por arco submerso e dispositivo automático de alimentação de fios
Sistema de reciclagem de recuperação de fluxo
Sistema de blocos de apoio de cobre interior refrigerados a água
Plataforma de operação
2 conjuntos de suportes de rolos de rotação de postes
Sistema hidráulico completo
Sistema de controlo CNC e PLC integrado

Principais vantagens

Artigo de vantagem	Descrição detalhada
Ajuste automático CNC inteligente	O sistema CNC ajusta automaticamente a pressão de fixação, posição do rolo e velocidade do carrinho após mudança de diâmetro do poste, mantém continuamente a costura fechada durante a soldagem
Excelente controlo hidráulico síncrono	Otimizado sistema hidráulico e de controlo garante alta sincronização para rolos de fixação esquerda, direita e do meio
Deformação de pólo baixo após solda	Nenhuma torção na costura de soldadura finalizada. Nenhum aperto manual e alinhamento da costura necessários na saída da máquina se o processo de formação a montante atender às especificações
Soldadura de cabeça a cauda estável	Trolley em forma de V servo-controlado realiza soldagem contínua da cabeça do poste para a cauda, reduz o comprimento do segmento de cauda não-soldado
Projeto de fixação de tripla rolha	Três grupos de rolos de prensagem dispersam a pressão superficial, reduzem a indentidade e os arranhões na superfície dos postes; adequados para postes redondos, octogonais e cónicos
Retorno automático rápido do carrinho	Função de retorno rápido motorizada para carrinho tipo V, reduzindo a intensidade de trabalho do operador
Dispositivo adaptativo de orientação da costura traseira	Estrutura de orientação autoajustável, raramente necessária calibração manual durante a produção contínua
Monitorização visual da solda	A câmara instalada na cabeça de solda transmite a imagem da costura para a tela de controle principal para fácil rastreamento e observação da costura
Bloco de apoio de cobre interior refrigerado a água	Melhorar significativamente a penetração da soldagem e garantir uma formação de soldagem consistente
Rotação automática para postes de dupla costura	Mecanismo de rolamento de elevação incorporado para girar automaticamente o poste de duas costuras para solda secundária
Operação simples	Apenas um operador necessário para todo o ciclo de produção
Configurações de atualização opcionais	Sistema de rede de diagnóstico de falhas e ajuste de parâmetros remoto; gabinete elétrico de ar condicionado isolado; pacote de peças sobressalentes

Área de aplicação

5G soldagem por costura longitudinal com monopólio de comunicação cónica
Fabricação de monopólios de aço para rodovias e transmissões de energia
Fabricação de postes de iluminação de mastro alto, postes de lâmpadas octogonais de vários lados
Soldadura por costura de fecho de componentes tubulares cônicos de estrutura de aço

Apoio ao serviço pós-venda

Artigo de serviço	Detalhes do serviço
Período de garantia	12 meses de garantia da máquina completa; garantia a longo prazo para os servomotores principais, fonte de energia de soldagem e controlador CNC
Fornecimento de peças de reposição	Fornecimento a longo prazo de peças sobressalentes a custo de fábrica
Serviço Técnico Estrangeiro	Engenheiros profissionais disponíveis para instalação, comissionamento e formação de operadores no exterior
Apoio técnico remoto	Debug online remoto, otimização de parâmetros e solução de problemas de falha
Documentação técnica	Manual de operação completo em inglês, guia do processo de soldagem e vídeos de formação

Perguntas Frequentes

Pergunta	Resposta padrão
Que tipos de postes podem ser processados pela máquina de soldagem HM1900/14000?	Ele é adequado para 14m de comprimento rodada pólo cônico, pólo octogonal e polígono de vários lados (1/2/3 estrutura de concha).
Esta máquina suporta solda automática para dois postes octogonais de costura?	Depois de concluído o primeiro processo de soldagem, o suportador de rolos de elevação vai levantar e girar o poste automaticamente para realizar a segunda soldagem sem recarregar.
É necessária uma soldagem de superfície adicional para placas com espessura superior a 20 mm?	A força de aperto da máquina suporta material de até 25 mm. Mas para peças de trabalho que requerem alta penetração dentro de 20 ~ 25 mm, o preenchimento de aço fundido pode ser insuficiente.Sugerimos adicionar soldagem de superfície de arco submerso após a soldagem primária.
